Introducción

El propósito de este artículo es presentar el caso de paciente femenina de 13 años de edad quien presentó una maloclusión con tendencia a Clase II esqueletal, crecimiento vertical, biprotrusión dental, biproinclinación dental, apiñamiento severo y los caninos superiores en supraoclusión quien acudió al Servicio de Ortodoncia de la DEPeI de la UNAM. Los objetivos que se plantearon fueron: control vertical para no permitir la autorrotación de la mandíbula a favor de las manecillas del reloj; dentalmente corregir la maloclusión, conservarla Clase I molar, conseguir Clase I canina, eliminar la protrusión y proinclinación dental, eliminar el apiñamiento y estéticamente mejorar su perfil, eliminando la incompetencia labial. En el tratamiento se indica el uso del arco extraoral de tracción alta para el control vertical. La fuerza extraoral es usada principalmente para dos propósitos: 1) como tratamiento ortopédico y 2) como anclaje para soportar el diente que puede ser desplazado con movimientos en sentido anteroposterior, vertical y transversal.^1,2 La tracción extraoral alta tiene el punto de apoyo en el cráneo, se recomienda en pacientes con tendencia vertical para tener efecto de intrusión y distalización sobre los molares, a su vez el maxilar responde restringiéndose en su vector de crecimiento hacia abajo y adelante.^1-4

Presentación del caso

Paciente femenina de 13 años de edad quien acudió a la Clínica de Ortodoncia de la DEPeI de la UNAM, el motivo de su consulta fue que «sus colmillos estaban encimados». Los estudios de rutina le fueron solicita dos. En la historia clínica SDP. A la inspección clínica se observó paciente mesofacial, forma facial ovalada, simétrica, perfil convexo, línea media facial y dental inferior no coincidían, tercio inferior aumentado, labios medianos e incompetencia labial ( Figura 1).

Figura 1: Fotografías faciales de inicio.

El examen clínico intraoral reveló una Clase I molar, Clase II canina lado derecho y Clase III izquierda, supraoclusión de los caninos superiores, presencia de apiñamiento severo, rotaciones en premolares superiores e inferiores, línea media inferior desviada hacia el lado derecho 3.5 mm, falta de coordinación de las arcadas, el arco inferior con forma cuadrada y el superior forma ovoide, el overjet de 2 mm y el overbite de 2 mm ( Figura 2 y Figura 3).

Figura 2: Fotografías intraorales iniciales, aquí se ve el apiñamiento severo.

Figura 3: En esta foto se observa falta de coordinación de las arcadas.

En la radiografía panorámica se observaron 28 dientes permanentes erupcionadosylosgérmenesdei los terceros molares, la longitud radicular es de 2:1; los senos, cóndilos y ramas mandibulares son simétricas, no presenta patologías ( Figura 4).

Figura 4: Radiografía panorámica inicial.

Diagnóstico

El análisis cefalométrico reveló una maloclusión tendencia a Clase II esqueletal y crecimiento vertical.

El plano mandibular, el eje facial y la altura facial inferior mostraron valores altos ( Figura 5).

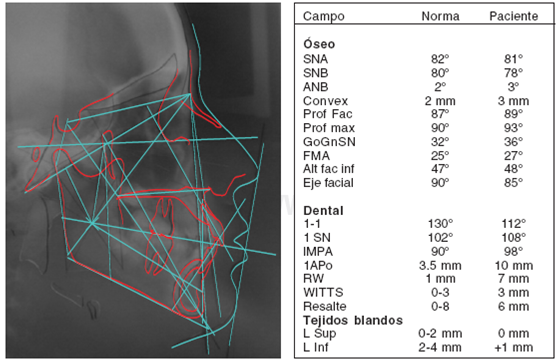

Figura 5: Lateral de cráneo inicial.

Tratamiento

Tomando en cuenta un adecuado diagnóstico por las características estéticas, edad y tipo de maloclusión se realizaron extracciones de los cuatro primeros premolares; fueron puestas bandas en los primeros molares, anclaje máximo (arco transpalatal, arco lingual y la utilización de un arco extraoral de tracción alta para el control vertical) y brackets MBT slot .022.

La paciente inició el tratamiento en marzo del 2003 y empezó con el uso del arco extraoral durante la tarde y la noche con una fuerza de 500 g por lado. La alineación y nivelación fue iniciada con arcos nitinol .016, no se ligaron al arco los laterales superiores y el lateral inferior derecho porque no había suficiente espacio ( Figura 6 y Figura 7).

Figura 6: Alineación con arcos nitinol 0.016.

Figura 7: Se observa el transpalatal y arco lingual.

En la cita siguiente le fueron puestas retroligaduras en estos mismos arcos para tener control sobre la corona de los caninos superiores.

A los 3 meses para continuar con la mecánica de apertura de espacios fueron colocados arcos 19 x 25 nitinol, el uso de lace back pasivos en combinación con los resortes abiertos fueron útiles para desapiñar el segmento anterior y distalizar los caninos. Con el fin de conseguir el espacio necesario para los laterales antes de intentar llevarlos al arco ( Figura 8).

Figura 8: Open-coils y lace back pasivos en mecánica de apertura de espacios.

A los 7 meses fue necesario desplazar los incisivos hacia el lado izquierdo con hilo elástico para lograr llevar el lateral inferior derecho al arco. A los 10 meses de tratamiento empezó la formación del segmento anterior superior y se mantuvo con ligadura en ocho, mientras en los segmentos posteriores permanecían los lace backs pasivos en ambas arcadas ( Figura 9).

Figura 9: Formación del segmento superior.

A los 12 meses inició la mecánica de retracción con arcos 19 x 25 acero con ganchos crimpables y el uso de lace backs activos, la activación se llevó a cabo de forma asimétrica para corregir la línea media.

En esta fase la paciente empezó a usar ligas clase II ( Figura 10).

Figura 10: Lace back activos para retracción.

Una vez terminada la retracción al año 6 meses, fue necesario tomar una radiografía panorámica y modelos de control para evaluar el paralelismo radicular. Después de recolocar los brackets se reniveló con arcos 19 x 25 nitinol. Posteriormente fueron puestos arcos acero 19 x 25 con torque adicional anterior y se terminó asentando la mordida con el arco 19 x 25 acero seccionado de lateral a lateral superior, arco 19 x 25 nitinol en inferior con ligas de asentamiento en caja y triangulares posteriores ( Figura 11).

Figura 11: Fotografías de asentamiento.

La paciente concluyó su tratamiento en enero del 2005, el tratamiento activo duró 1 año 10 meses. La retención elegida fue un circunferencial en superior e inferior un fijo de premolar a premolar ( Figura 12 a Figura 16 ).

Figura 12: Fotografías intraorales finales.

Figura 13: Se observa retenedor fijo inferior.

Figura 14: Fotografías extraorales finales.

Figura 15: Radiografía panorámica final.

Figura 16: Cefalometría postratamiento. Tabla comparativa de datos iniciales y finales.

Resultados

Analizar un caso clínico implica hacer un estudio comparativo entre las condiciones que presenta la paciente con los parámetros considerados normales. Un apoyo para la evaluación del caso fue The American Board of Orthodontics ABO reconocida por la ADA como el cuerpo de certificación oficial de especialistas en ortodoncia. Fue fundada en 1929, iniciada por el Dr. Albert Ketcham y varios colegas. La misión es establecer y mantener altos estándares de la excelencia clínica en ortodoncia. El ABO centra la evaluación en los modelos de yeso por medio del índice de discrepancia y sigue los siguientes criterios:

Por cada error encontrado se fueron restando puntos, teniendo un total de puntuación de -29 (máximo son -30 puntos en la escala del ABO, dependiendo del grado de dificultad). Se obtuvo 3 puntos en alineación y rotaciones, 3 puntos en crestas marginales, 2 puntos en inclinación bucolingual, 6 puntos en overjet posterior, 2 puntos en relaciones intermaxilares y en angulaciones de las raíces 13 puntos.

La sobreimposición de Björk fue elegida porque las estructuras que se sobreimponen son estables y no presentan cambios como la base de cráneo, el arco cigomático y el canal dentario entre otros más. Dentalmente mostró extrusión mínima de molares y pérdida de anclaje, la retrusión de los incisivos fue notoria a pesar del apiñamiento que existía y facialmente fue observada una retrusión labial. Esqueletalmente no se observó un aumento en el plano mandibular pero sí un crecimiento de 3 mm en la parte posterior de la rama al sobreimponerse sobre la cortical interna, misma distancia que la proyección mandibular tuvo hacia adelante ( Figura 17).

Figura 17: Sobreimposición de Björk.

Discusión

Una de las mayores dificultades al tratar pacientes hiperdivergentes es evitar aumentar el plano mandibular.

Han sido utilizados diferentes métodos para el tratamiento en pacientes con estas características, pero la mayoría de ellos como el arco extraoral, ligas de clase II, dependen en gran parte de la cooperación del paciente.

Nanda reporta que el tipo de aplicación de fuerza tiene un efecto significativo sobre los cambios en la altura facial anterior y la altura facial posterior.⁵ Kuhn consideró el control de la erupción del diente posterior como un factor para modificar o mantener la altura facial inferior.⁶

La sobreimposición mostró extrusión del molar, sin embargo no se incrementaron los valores verticales de la paciente como el FMA inició con 27° y al final 26°, el GoGnSn inició con 36° y al final 36°, la altura del tercio inferior inició con 48° y al final 48°, el eje facial inició con 85° y al final 86°; la razón por la que el plano mandibular no se expresa a pesar de la extrusión del molar es por el patrón de crecimiento rotacional que presentó la paciente como lo menciona Björk,⁷ hubo un crecimiento mayor en la rama, remodelación en la superficie externa del borde inferior y la mandíbula se expresó hacia adelante, la misma distancia que tuvo de crecimiento, por consiguiente el plano oclusal rotó en contra de las manecillas del reloj para compensar la rotación mandibular. También fue notoria una pérdida de anclaje en ambos molares, lo que nos sugiere que el arco extraoral no fue usado de forma adecuada por parte del paciente. Las extracciones permitieron la corrección de los ejes axiales de los dientes, corregir las líneas medias, eliminar el apiñamiento y la incompetencia labial.

En el trabajo titulado «Seis llaves para la oclusión normal», Andrews⁸ describe los seis factores que consideró como una oclusión normal, la segunda menciona que la inclinación coronaria adecuada requiere un espacio mesiodistal mayor que cuando está inclinado y la cuarta dice que no deben existir rotaciones dentarias, los molares y premolares rotados ocupan más espacio de lo normal en la arcada. Esta es la razón que no permitió que los caninos ocluyeran en Clase I, porque los premolares superiores presentaron rotaciones y la corona del canino por falta de ese espacio quedó inclinada. En el análisis del ABO donde encontramos más puntos en contra, fue en los segundos molares, cuyo error consistió en no bandearlos, ya que esto pudo haber mejorado la alineación de las arcadas.

Conclusiones

La experiencia demostró muy pronto que aunque se podrían lograr mayores efectos esqueléticos aplicando fuerzas superiores a las recomendadas por Kloehn, este método obligaba a dirigir la tracción hacia arriba para evitar un descenso excesivo del maxilar superior y la consiguiente rotación posteroinferior de la mandíbula.⁷

Estudios cefalométricos efectuados en pacientes tratados con el casquete de tipo Kloehn, a base de un collarín y una fuerza relativamente leve (300-400 g), demostraron que se producían cambios esqueléticos en forma de reorientación de las relaciones maxilares.⁶

La maloclusión fue corregida, aunque no se logró un control vertical adecuado debido a que la paciente no usó de forma correcta el arco extraoral, más sin embargo el remanente de crecimiento rotacional mandibular contribuyó para que los resultados estéticos fueran aceptables. La evaluación del caso por medio de radiografías y los requisitos del ABO después de retirar los aparatos son útiles para evaluar el éxito o fracaso del tratamiento y mejorar los casos a futuro; pero resulta útil comprobar la evaluación en los modelos de progreso tomados en las fases finales y antes de retirar los aparatos, ya que si son detectados algunos defectos se está a tiempo de corregirlos. El ortodoncista capacitado y la cooperación del paciente son factores que determinan el éxito de un tratamiento; aun así no siempre se pueden lograr los objetivos, ya que existen procesos biológicos ajenos al control del ortodoncista, como es el crecimiento que pueden perjudicar los resultados.
