Cómo se experimenta



Propiedades adsortivas de un carbón activado y determinación de la ecuación de Langmuir empleando materiales de bajo costo



Adsorption properties of an activated carbon and determination of Langmuir's equation using low cost materials



Jose G. Carriazo,¹ Martha J. Saavedra,² Manuel F. Molina¹



¹ Departamento de Química, Universidad Nacional de Colombia, Bogotá, Colombia. Correos electrónicos: jcarriazog@unal.edu.co; mfmolinac@unal.edu.co

² Departamento de Química, Facultad de Ciencia y Tecnología, Universidad Pedagógica Nacional, Bogotá, Colombia. Correo electrónico: msaavedra@pedagogica.edu.co



Fecha de recepción: 26 de julio de 2009.
Fecha de aceptación: 27 de octubre de 2009.



Resumen

En muchos países de Latinoamérica una de las limitaciones más importantes de llevar a cabo prácticas de laboratorio de química en las escuelas de primaria y secundaria es la escasez de materiales de laboratorio, reactivos químicos y equipo apropiado para desarrollar las mediciones requeridas. Este trabajo muestra una alternativa exitosa a este problema mediante el empleo de materiales de bajo costo para observar el fenómeno de la adsorción de moléculas coloridas sobre la superficie de un sólido. A partir de cáscara de coco se preparó un carbón activado con alta capacidad de adsorción y se determinó la ecuación de Langmuir del fenómeno adsortivo se determinó empleando refrescos comerciales como adsorbatos.



Abstract

Among the most important limitation to carry out chemistry laboratory practices at many primary and secondary schools from some Latin American countries is the scarce availability of lab materials, chemical reagents, and appropriate equipments to make the required measurements. This work shows the use of low cost materials as a successful alternative to observe the adsorption phenomenon of colouring molecules on a solid. For it, an activated carbon with high adsorption capacity, from coconut shell, was prepared, and then the Langmuir equation for physical adsorption phenomena was determined using commercial refreshments as adsorbate.

Keywords: adsorption, activated carbon, Langmuir's equation, chemistry teaching.



Introducción

Los fenómenos de adsorción presentan enorme importancia en el desarrollo de operaciones y procesos en la industria química, en laboratorios y en el campo académico e investigativo. Múltiples aplicaciones de fenómenos de adsorción se hacen evidentes durante procesos de catálisis heterogénea (por ejemplo en reacciones de craqueo de petróleo, de eliminación de contaminantes, como en el caso de los convertidores catalíticos de automóviles —catálisis ambiental— y reacciones de química fina, entre otros), procesos de separación de mezclas (con variadas aplicaciones en cromatografía), tratamiento de residuos en solución acuosa, y procesos de purificación de gases y líquidos (por ejemplo, en procedimientos de purificación de agua y aceites) (Carriazo et al., 2008; Centi y Perathoner, 2008; Fernandes et al., 2005; Tubert y Talanquer, 1997; Rouquerol et al., 1999; Duff et al., 1988). Para muchas de estas aplicaciones se recurre al uso de carbón activado como material adsorbente, debido a sus reconocidas propiedades: área superficial muy grande, microporosidad elevada y económicamente de bajo costo, entre otras (Podkoscielny Nieszporek, 2007; Figuereido et al., 1999).

El término "carbón activado" se refiere a carbones muy porosos producidos a partir de materiales ricos en carbono, mediante diversas formas de activación química o física (Rouque rol et al., 1999). La obtención de carbones activados a partir de material lignocelulósico es ampliamente usada en la industria química debido al bajo costo y a la abundancia de este tipo de materiales en la naturaleza. Además, este tipo de precursores es muy importante porque permite la obtención de carbones activados con porosidad variada dependiendo de las condiciones de preparación, como temperatura y tiempo de activación (Vargas et al., 2008). Para la preparación de carbones activados el material es calcinado (carbonización) y luego sometido al proceso de activación, lo cual conduce a aumentar la porosidad y la capacidad de adsorción del material carbonizado mediante tratamientos de oxidación de los grupos funcionales de la superficie del sólido. Diversos procedimientos de oxidación son empleados para introducir grupos oxigenados en la superficie del carbón, por vía gaseosa (O₂, CO₂, N₂O), o mediante el uso de soluciones acuosas (H₂O₂, (NH₄)₂S₂O₈, HClO₄ o HNO₃) (Cortés et al., 2008; Rouquerol et al., 1999; Figuereido et al., 1999).

Por otra parte, diversos modelos fenomenológicos han sido desarrollados para interpretar el proceso de adsorción de moléculas (adsorbato) en fase gaseosa o en fase líquida sobre la superficie de un sólido (adsorbente) (Aguilar y Salmones, 2003; Tubert y Talanquer, 1997; Rouquerol et al, 1999; Masel, 1996). Uno de los modelos más sencillos para el estudio de la adsorción de moléculas sobre un sólido microporoso es el de Langmuir, propuesto entre 1915 y 1918 (Masel, 1996). Langmuir desarrolló un modelo simple para predecir la cantidad adsorbida de un gas sobre una superficie en función de la presión del fluido, suponiendo que: el adsorbato forma una monocapa sobre la superficie (se adsorbe una molécula por sitio de adsorción), todos los sitios de adsorción de la superficie son energéticamente equivalentes, las moléculas adsorbidas no tienen movimiento sobre la superficie, y no existen interacciones entre moléculas adsorbidas en sitios vecinos (Tubert y Talanquer, 1997; Masel, 1996).

En el modelo de Langmuir se asume que el sistema establece un equilibrio dinámico entre los procesos de adsorción y desorción del adsorbato (A) (gas, líquido o especies en solución) sobre la superficie sólida (S), formando un complejo adsorbato adsorbente (AS) con constantes de velocidad K_a y K_d para los procesos de adsorción y desorción, respectivamente:

Bajo estos supuestos, es posible llegar a concluir que la cantidad adsorbida (9) de un gas, de un líquido (Ø) de moléculas en solución, sobre un sólido a temperatura constante, es función de la presión o concentración, y del número de sitios disponibles en la superficie, y establecer la siguiente expresión general para la isoterma (Tubert y Talanquer, 1997; Masel, 1996):

, donde k es la constante de equilibrio del proceso y P es la presión del gas, o concentración del adsorbato en el caso de especies en solución.

Sin embargo, aunque los procesos de adsorción son de extrema importancia y el carbón activado constituye un material adsorbente de enorme interés industrial y académico, es poco frecuente encontrar, en el nivel de educación secundaria, actividades experimentales encaminadas a demostrar las propiedades de adsorción de este material y aún menos frecuente encontrar prácticas de laboratorio referentes a la determinación de las ecuaciones clásicas de los modelos de adsorción. Aun a nivel superior, las prácticas de laboratorio desarrolladas en esta temática son dirigidas hacia la ilustración o aplicación de los diferentes modelos, generalmente con el objeto de determinar el área de un sólido mediante la adsorción de un gas o de un soluto en solución acuosa (determinando la isoterma particular del sistema por ajuste o extensión de la relación general de variables), una visión instrumental de los modelos de adsorción, pero no encaminadas a la demostración experimental (Fernandes et al., 2005; Tubert y Talanquer, 1997; Duff et al., 1988). El objetivo del presente artículo es interpretar el proceso de adsorción sólido líquido, mediante un modelo fenomenológico, en este caso el modelo de Langmuir, en forma didáctica mediante el empleo de materiales de uso cotidiano y de bajo costo.

Finalmente, dentro de las causas para desconocer los aspectos relacionados con el estudio de los fenómenos de adsorción en el desarrollo de currículos de secundaria, se encuentra el aparentemente "complicado" razonamiento para explicar los fenómenos de adsorción a este nivel y la marcada carencia de recursos logísticos en los colegios o escuelas de muchos países latinoamericanos. Rutinariamente, para el desarrollo de prácticas de adsorción se requieren equipos técnicos especializados, como sortómetros (para la adsorción de gases) y espectrofotómetros (para determinar la concentración de especies químicas en solución acuosa), o en casos sencillos realizar una serie de titulaciones engorrosas. Sin embargo, el uso de recursos domésticos o de bajo costo, permitiría superar grandes obstáculos en la implementación de actividades sobre fenómenos de adsorción en escuelas, colegios y en cursos básicos de química en la universidad. Por ello, y teniendo en cuenta la importancia de las prácticas de laboratorio en los procesos de aprendizaje en química (Hofstein y Mamlok-Naaman, 2007), el presente trabajo busca ilustrar las propiedades que posee un carbón activado preparado a partir de cáscara de coco (un residuo doméstico) en la adsorción de los colorantes contenidos en refrescos de uso común en el hogar. Adicionalmente, y aún más importante, se pretende llegar a la ecuación clásica de Langmuir para adsorción física, mediante los resultados de adsorción-desorción obtenidos empleando columnas de carbón activado de fácil preparación y la elaboración de una escala colorimétrica.



Desarrollo experimental

Preparación del carbón activado

Se colocaron 260 g de cáscara de coco (figura 1-a) en una mufla, a una de temperatura 280 °C, durante 4 horas. Al cabo de este tiempo se recuperaron 114 g, proporcionando un rendimiento de 44 % para el proceso de calcinación en estas condiciones (figura 1-b). Luego, el producto carbonizado fue triturado en mortero (también se puede utilizar un molino casero), tamizado en malla N° 60-ASTM (reemplazable por un colador doméstico de huecos muy pequeños) y posteriormente sometido al proceso de activación. Para la activación del carbón se colocaron 50 g del producto tamizado en 400 mL de solución de ácido nítrico (HNO₃) aproximadamente 3,5 M, durante 4 horas, a temperatura ambiente, en cabina de extracción y con agitación constante (basado en los procedimientos de Cortés J. et al., 2008 y Figueiredo et al., 1999). Si no se cuenta con una cabina de extracción, el ensayo debe realizarse en un lugar abierto, teniendo cuidado de que las pequeñas cantidades de gases producidas no sean inhaladas por ninguna persona. Luego, el carbón fue retirado de la solución y lavado cinco veces con agua destilada empleando centrífuga (a 5000 revoluciones por minuto, durante tres minutos). Si no se cuenta con centrífuga, se puede utilizar un proceso de filtración o una simple decantación. En este último caso, las operaciones tardarán más tiempo. Finalmente, el carbón fue secado en estufa durante 10 horas a 50 °C y luego tres horas a 160 °C. El producto final se muestra en las figuras 1c y 1d.



Elaboración de las columnas y ensayos de adsorción

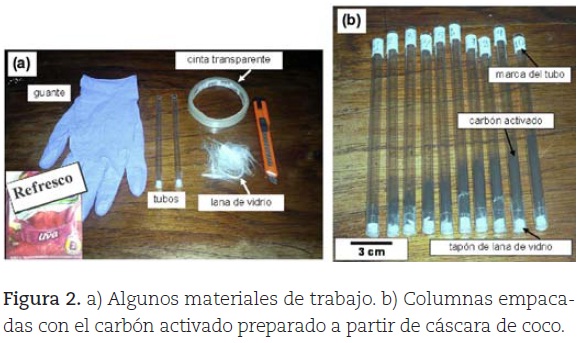

Se elaboraron 10 columnas de vidrio, de 15 cm de altura y 6 mm de diámetro interno (las columnas también pueden construirse con mangueras plásticas transparentes, todas con igual diámetro). Cada columna se selló en la parte inferior con un tapón filtro de 0,5 cm de altura, elaborado en lana de vidrio (reemplazable por algodón). El trabajo con lana de vidrio debe realizarse empleando guantes. En la parte inferior externa de cada tubo se colocó cinta transparente para sostener el sello interno de lana de vidrio, teniendo el cuidado de perforar la cinta colocada sobre el sello (entre 6 y 8 huecos con aguja de jeringa) para permitir la salida de líquido en los ensayos de adsorción. Cada tubo se empaca con carbón activado, variando la altura de carbón (0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5 y 5,0 cm) para el primer ensayo, y con una altura constante (1 cm) para el segundo ensayo de adsorción, teniendo cuidado de hacer un empacado uniforme para todos los tubos: "si se dan seis golpecitos al primero,... seis al segundo,... seis al tercero,... etc." (figura 2).

Ensayos de adsorción

Para los ensayos de adsorción, primero se desarrolla una fase inicial con el objeto de observar la decoloración de cuatro soluciones de refresco comercial (figura 2a) de colores diferentes, correspondiente a cuatro sabores distintos (uva, fresa, naranja y limón). Se colocan 20 mL de solución de concentración 5 g/L en recipientes transparentes, se agregan 3 g de carbón activado a cada solución, se agita durante 30 minutos, y finalmente, se filtra el contenido de cada recipiente (figura 3). Las soluciones fueron preparadas con agua destilada, pero si no se cuenta con ésta puede emplearse agua purificada para consumo humano. Para efectos de una simple demostración del fenómeno de adsorción en escuelas y colegios, el experimento podría concluirse en esta fase, complementándose con una etapa de discusión sobre la explicación del fenómeno, orientada por el docente.

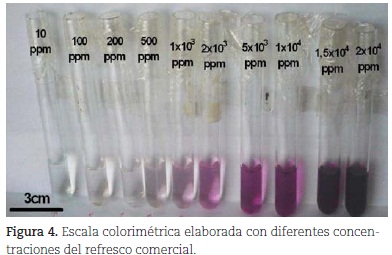

Por otra parte, se desarrolló una fase complementaria (un poco más avanzada) para llegar a la ecuación de Langmuir. Para esta etapa se preparó previamente una escala colorimétrica a partir de diferentes concentraciones de solución del refresco seleccionado (uva), con el fin de lograr una determinación aproximada (por comparación del color) de la concentración de las soluciones de este refresco después de estar en contacto con el adsorbente (carbón activado). La escala se construyó mediante dilución de una solución inicial de 2 x 10⁴ ppm (equivalente a 2 % p/V) de refresco en agua destilada (reemplazable por agua purificada para consumo humano), para obtener las concentraciones siguientes (en ppm): 2 x 10⁴, 1,5 x 10⁴, 1 x 10⁴, 5 x 10³, 2 x 10³, 1 x 10³, 500, 200, 100, 10 y 0 (figura 4). La concentración 0 ppm corresponde a agua sola.

Para verificar la ecuación de Langmuir se efectuaron dos ensayos de adsorción y uno de desorción: el primero, variando la altura de la columna de carbón activado, lo cual corresponde a una variación en la cantidad del adsorbente (y, por tanto, del área superficial disponible para la adsorción), manteniendo constante la concentración del adsorbato (colorante). Para este ensayo, se hicieron pasar (por efecto de gravedad) 1,5 mL de solución 2 x 10⁴ ppm de refresco por el interior de cada columna colocada dentro de un tubo de ensayo de aproximadamente 8 cm de largo (la adición —con jeringa de 2 mL— se hace casi de manera simultánea —rápidamente— en todas las columnas, para que el tiempo de contacto del carbón con la solución, al final del ensayo, sea aproximadamente el mismo. Se esperó que bajara todo el volumen de solución en cada columna y se dejó ésta en contacto con la solución durante 45 minutos, con el objeto de esperar que el sistema alcanzara el equilibrio (figura 5). Después se retiró cada columna y se comparó el color de la solución de cada tubo de ensayo con la escala de colores previamente elaborada, determinando de manera aproximada la concentración remanente.

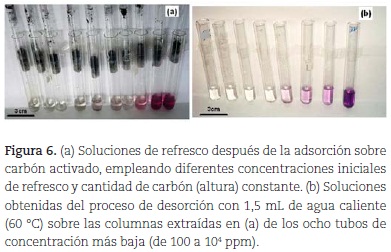

El segundo ensayo de adsorción se desarrolló variando la concentración de la solución del mismo refresco (es decir variando la cantidad de adsorbato), pero manteniendo constante la altura (o sea la cantidad y, por tanto, el área superficial disponible) de carbón activado. Para ello, se pasaron 10 soluciones (1,5 mL en cada caso) de concentración (ppm) diferente (2 x 10⁴, 1,5 x 10⁴, 1 x 10⁴, 5 x 10³, 3 x 10³, 2 x 10³, 1 x 10³, 500, 200, 100) por columnas empacadas con 1 cm carbón activado cada una. El procedimiento de adición fue igual que en el ensayo anterior, y después de 45 minutos se retiraron las columnas de los tubos de ensayo, y se compararon las concentraciones remanentes con la escala colorimétrica para aproximar la concentración en cada caso (figura 6 a). Es de anotar que los ensayos de adsorción se realizaron a temperatura ambiente y en tiempos iguales. El ensayo de desorción se realizó empleando las columnas extraídas de los primeros ocho tubos (100 a 10⁴ ppm) del segundo ensayo de adsorción. Para ello, luego del equilibrio, las columnas separadas de cada solución se dejaron secar al aire (verticalmente, 10 minutos); se introdujo cada una en un tubo de ensayo limpio y seco, se adicionan rápidamente, a cada columna, 1,5 mL de agua destilada a 60 °C (para aumentar la desorción del adsorbato), y se dejan durante 45 minutos para que el agua desorba el colorante adsorbido y alcance el equilibrio a temperatura ambiente (figura 6b).



Discusión de los resultados

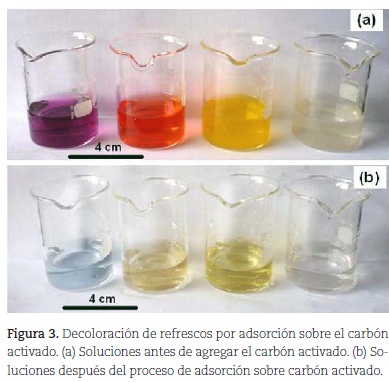

La figura 3 muestra la decoloración de las soluciones de refresco como consecuencia de la adsorción de las moléculas colorantes sobre el carbón activado. Esto revela la potente adsortividad del material preparado a partir de cáscara de coco y los excelentes resultados con respecto al proceso de preparación. Además, explica el porqué este material es utilizado exitosamente en procesos de purificación de aguas, entre otros. Alrededor de este resultado, el docente debe dirigir la discusión de sus estudiantes sobre dos aspectos: los procesos químicos involucrados en la preparación del carbón activado (calcinación controlada y activación con ácido nítrico: reacciones de óxido-reducción y estequiometría), y el fenómeno "fisicoquímico" de la adsorción de los colorantes sobre la superficie del carbón activado.

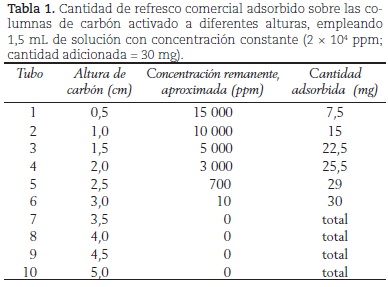

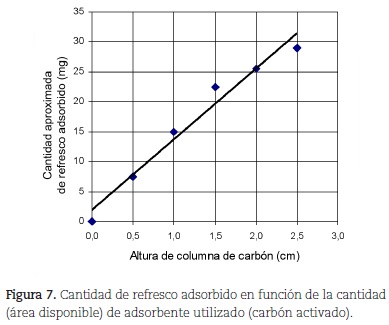

Por otro lado, la tabla 1 y la figura 7 muestran los resultados de la dependencia de la adsorción del refresco (uva) con respecto al área del adsorbente (altura o cantidad de carbón activado), empleando una concentración (C) constante. La figura 7, obtenida a partir de la correlación de los primeros cinco puntos de la tabla 1, revela de manera aproximada una dependencia lineal que pasa por el origen (con un coeficiente de correlación de r = 0,9843), típica de una relación directamente proporcional entre dos variables.

Para el análisis siguiente debe tenerse en cuenta que todos los ensayos de adsorción se desarrollaron en tiempos iguales, lo que hace que la velocidad de adsorción (cantidad adsorbida sobre unidad de tiempo:) quede definida sólo por la cantidad adsorbida (). Por tanto, la figura 7 es una representación de la velocidad de adsorción en función del área de carbón activado, y de esta manera puede establecerse que la velocidad de adsorción es proporcional al área disponible del adsorbente.

Si asumimos que el total (100 %) de área es la unidad (1), y que la fracción de área cubierta por moléculas de adsorbato es Ø, entonces la fracción de área descubierta (o área disponible) será (1 — Ø). De este modo, podemos decir que:

k₁ es una constante de proporcionalidad bajo las condiciones del ensayo.

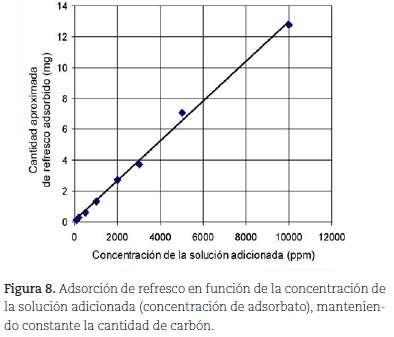

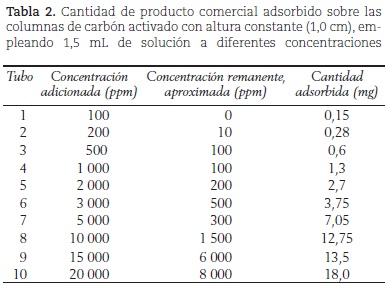

Por otra parte, la tabla 2 y la figura 8 muestran los resultados de adsorción del refresco frutiño con respecto a la variación en la concentración de la solución adicionada (C), conservando constante la altura de la columna de carbón activado (1 cm). En la figura 8 se eliminaron los últimos dos puntos de la tabla 2 (a las más altas concentraciones), con el objeto de mejorar la linealidad. Esta figura, revela claramente una dependencia lineal que pasa por el origen (r = 0,9985), típica de una relación directamente proporcional entre dos variables. Por tanto, a partir de la figura 8, y teniendo en cuenta que los ensayos se realizaron en tiempos iguales (de esta manera la velocidad de adsorción queda definida por la cantidad adsorbida,), se puede establecer que la velocidad de adsorción es proporcional a la concentración de solución (C):

De las ecuaciones 1 y 2 se deduce que:

donde k₃ es una constante de proporcionalidad que involucra las constantes k₁ y k₂.

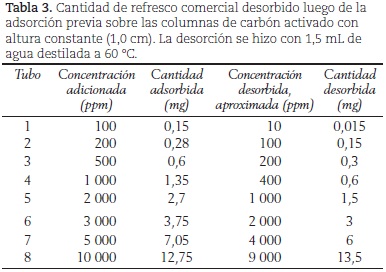

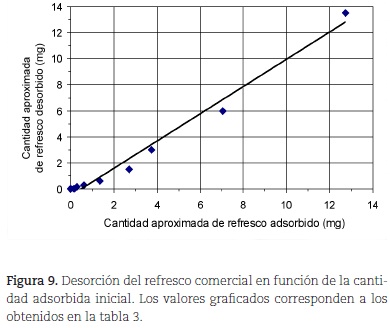

De otro lado, los resultados del ensayo de desorción (cantidades de colorante desorbido) se presentan en la tabla 3 y la figura 9 (r = 0,9916), y muestran una proporcionalidad entre las cantidades desorbidas y adsorbidas (la cantidad adsorbida también es un indicativo de la fracción de área cubierta: Ø). Como el tiempo es constante en los experimentos, entonces puede deducirse que la velocidad de desorción queda definida simplemente por las cantidades desorbidas, y por tanto se puede deducir que:

donde k₄ es una constante de proporcionalidad.

Finalmente, para un proceso de adsorción en condiciones de equilibrio dinámico, las velocidades de adsorción y de desorción se igualan y, por tanto, igualando las ecuaciones 3 y 4, y llamando , se llega a la siguiente expresión:

(5)

La ecuación 5 es la ecuación clásica de Langmuir para fenómenos de adsorción física (Aguilar y Salmones, 2003; Tubert y Talanquer, 1997; Masel, 1996).



Conclusiones

El presente trabajo muestra que la utilización de materiales caseros constituye una estrategia excelente para llevar a cabo el desarrollo de actividades prácticas sobre fenómenos de adsorción, acercando al estudiante a situaciones reales, superando obstáculos logísticos y de instrumentación en las escuelas, y evitando el uso de reactivos muchas veces costosos y generadores de contaminación a través de las aguas de vertimiento producidas en las instituciones educativas. Por otra parte, se logró observar el proceso de adsorción de moléculas colorantes y verificar experimentalmente la ecuación clásica de Langmuir, mediante la preparación de carbón activado de cáscara de coco (desecho casero), el empleo de refrescos comerciales y sin recurrir a equipos costosos para realizar las mediciones.



Referencias

Aguilar, G., Salmones, J., Fundamentos de Catálisis. México: Alfaomega, 2003.         [ Links ]

Carriazo, J. G., Molina, R., Moreno, S., Fractal dimension and energetic heterogeneity of gold-modified Al-Fe-Ce Pilc's, Applied Surface Science, 255 3354-3360, 2008.         [ Links ]

Centi, G., Perathoner, S., Catalysis by layered materials: A review, Mi-croporous and Mesoporous Materials, 107, 3-15, 2008.         [ Links ]

Cortés, J., Giraldo, L., García, A., García C., Moreno J., Oxidación de un carbón activado comercial y caracterización del contenido de grupos ácidos superficiales, Revista Colombiana de Química, 37, 55-65, 2008.         [ Links ]

Duff, D., Ross, S., Vaughan, D., Adsorption from solution. An experiment to illustrate the Langmuir adsorption isotherm, Journal of Chemical Education, 65, 815-816, 1988.         [ Links ]

Fernandes, D. A., Xavier, A., Portugal, I., Da Silva, F., Silva, C. M., Dynamic and Equilibrium Adsorption Experiments, Journal of Chemical Education, 82, 919-923, 2005.         [ Links ]

Figueiredo, J. L., Pereira, M. F. R., Freitas, M. M. A., Órfao, J. J. M., Modification of the surface chemistry of activated carbons, Carbon, 37, 1379-1389, 1999.         [ Links ]

Hofstein, A., Mamlok-Naaman, R., The laboratory in science education: the state of the art, Chemistry Education Research and Practice, 8, 105-107, 2007.         [ Links ]

Masel, R., Principles of adsorption and reaction on solid surfaces. New York: John Wiley and Sons, 1996.         [ Links ]

Podkoscielny, P., Nieszporek, K., Heterogeneity of activated carbons in adsorption of phenols from aqueous solutions — Comparison of experimental isotherm data and simulation predictions, Applied Surface Science, 253, 3563-3570, 2007.         [ Links ]

Rouquerol, F., Rouquerol, J., Sing, K., Adsorption by powders and porous solids. London: Academic Press, 1999.         [ Links ]

Tubert, I., Talanquer, V., Para saber, experimentar y simular sobre adsorción, Educ. quím., 8, 186-190, 1997.         [ Links ]

Vargas, J., Giraldo, L., Moreno, J. C., Obtención y caracterización de carbones activados a partir de semillas de mucuna sp, Revista Colombiana de Química, 37, 67-77, 2008.         [ Links ]
