Introducción
Diversos especialistas han abordado el análisis del comportamiento de la formación de los deltas, su dependencia de las interacciones entre los procesos hidrológicos y marinos, y las respuestas morfológicas deltaicas ante sus variaciones espacio-temporales. Los principales enfoques han considerado las influencias en el suministro de sedimentos (Reimnitz y Gutiérrez, 1970), los cambios batimétricos, las corrientes de marea, los patrones del oleaje, las tendencias del clima (Barnard, Hansen y Erikson, 2012) y otros factores formadores y modeladores de las características dimensionales, geométricas, morfológicas y estructurales de los deltas (Wright y Coleman, 1973; Boak y Turner, 2005; Coleman, Huk y DeWitt, 2008).
La interacción entre los procesos fluviales y marinos en la edificación de los deltas constituye el sistema de fuerzas rectoras cuya resultante determina los efectos ocasionados por los procesos regresión y/o progradación en dichas formaciones transicionales. Además, el comportamiento de estos procesos refleja indirectamente la influencia de múltiples variables, tanto del dominio terrestre como del marino. Estudios realizados por Wright y Coleman (1973) en siete deltas del mundo les permitieron establecer una clasificación sobre la base del papel del factor preponderante en la interacción tierra-mar, reportando los tipos de delta fluvial dominante, de oleaje de baja energía, de oleaje dominante y de muy baja influencia fluvial.
Por otra parte, Fregenal (2009) estudió el delta del río Ebro, uno de los grandes deltas mediterráneos, y lo clasificó como un delta con control mixto fluvial y del oleaje en contexto micromareal, aunque ha transitado a un sistema controlado por el oleaje como resultado de la reducción de su aporte sedimentario. Tomando en consideración estos criterios, el delta del río Balsas, localizado en el límite entre los estados de Guerrero y Michoacán, México, antes del año 1958 y sin la influencia antropogénica de la construcción de las presas “Infiernillo” y “La Villita”, que redujeron significativamente sus aportes sedimentarios, podía catalogarse como un delta del tipo de oleaje dominante, delineado por costas rectas, barreras bien desarrolladas y crestas de playas con notable continuidad lateral de sedimentos arenosos.
Múltiples son los impactos que ha generado la construcción de embalses a nivel mundial, tales como la alteración de los equilibrios geodinámicos del escurrimiento hidrológico y sedimentario; la pérdida de la fertilidad edáfica, y la retención sedimentaria en los embalses, lo que determina la regresión de geoformas costeras, de carácter acumulativo, como los deltas, debido a la acción erosiva y modeladora del oleaje, como se presenta en el delta del río Nilo, a partir de la construcción de la presa de Asuán en el año 1964 (Majed y Arrojo, 2016). De acuerdo con estudios de Ghoneim et al. (2015), el delta ha experimentado una tasa de regresión de -137.4 m/año en el promontorio Roseta, lo que determinó la construcción de un dique de protección de 4.85 km de longitud como medida de estabilidad costera.
Ozturk, Beyazit y Kilic (2015) reportan una regresión de -655.60 m (-47 m/año aproximadamente) en el delta del río Kizilirmak, Turquía, entre los años 1987 y 2011, debido a la construcción de numerosas presas. De igual manera, Zhang, Zhang y Yang (2016) reportan rangos promedios de regresión del orden de -0.8 km/año y pérdida de 3.94 km2, debido directamente a la dramática reducción del escurrimiento y del volumen de sedimentos por actividades humanas en la cuenca del delta del río Amarillo, en China, durante la última mitad del siglo XX. Otro tanto ocurre en el delta del río Yangtzé, donde miles de embalses retienen su flujo sedimentario, lo que ha determinado una reducción del rango de crecimiento de la superficie de sus humedales intermareales del orden de 12 km2/año y, en la década temprana de los años 70, hasta 3.3 km2/año (Yang et al., 2005). Estos autores pronostican una reducción aun mayor de estos ecosistemas después de la construcción del gran embalse de las Tres Gargantas, finalizada en el 2010.
En el caso del río Nilo, en Egipto, Stanley y Wame (1998) reportaron que, en los últimos 150 años, el delta comenzó una fase de destrucción debido a la regulación de su escurrimiento por embalses y estructuras de irrigación, y a un elevado nivel de antropización, lo que determinó la ruptura del balance existente entre el flujo sedimentario, el efecto de los procesos erosivos costeros y la sostenida subsidencia. Por otra parte, la carga de sedimentos en el río Mississippi, en los EE.UU., se ha reducido en un 50% debido a la construcción de numerosas presas, que conjuntamente con los efectos del ascenso del nivel medio del mar y la subsidencia, determinarán una pérdida entre 10 000 y 13 500 km2 de la superficie de su delta para el año 2100 (Blum y Roberts, 2009).
En este sentido, el presente trabajo está enfocado al análisis de las variaciones espacio-temporales de la línea costera en el delta del río Balsas, en el Pacífico mexicano, dado que en ciertas porciones su costa es muy inestable y la dinámica litoral ha modificado constantemente su traza. La identificación y evaluación de este fenómeno se realizó mediante la fotointerpretación de imágenes aéreas de diferentes épocas (años 1943, 1958-1959, 1963, 1974, 1976-1977, 1981-1982, 1985, 1996, 2006 y 2009) y de la cartografía histórica comparativa (años 1964, 1980, 1990, 1998, 2001 y 2003). El objetivo central es conocer cuáles sectores de la costa deltaica presentan regresión o progradación, calculando los desplazamientos de la línea de costa, a través del análisis retrospectivo durante los últimos 66 años (1943-2009).
Área de estudio
Localización geográfica
La cuenca del río Balsas está comprendida entre los 17° y los 20° de latitud norte, y los 97° 30’ y los 103° 15’, de longitud oeste. Ocupa el límite entre los estados de Guerrero y Michoacán, en la costa mexicana del océano Pacífico (Figura 1).
Características físico-geográficas
El río Balsas constituye el eje principal de un complejo y vasto sistema fluvial de carácter alóctono (Ortiz, 2010) que en conjunto forma una unidad geográfica representada por una cuenca hidrográfica de amplia extensión, alcanzando los 117 406 km2 (Toledo, 2003a, 2003b). El escurrimiento medio anual es de 13 863 millones de m3 (Maderey y Carrillo, 2005), en condiciones de un clima semicálido y subhúmedo, con una temperatura media anual de 22° C y precipitaciones de hasta 2 000 mm anuales (García, 2004).
Esta cuenca ocupa grandes extensiones de las provincias fisiográficas Sierra Madre del Sur y Faja Volcánica Transmexicana, por lo que presenta una fuente de origen distante, determinada por características geográficas y geológicas muy diferenciadas. Dicha heterogeneidad es consecuencia de la amplia geodiversidad de las regiones naturales que drena, fundamentalmente sobre topografía montañosa con laderas fuertemente inclinadas.
Este relieve es propicio para aprovechamientos hidroeléctricos, donde sobresalen las presas “Infiernillo” y “José María Morelos” (“La Villita”); la primera localizada a 91.7 km aproximadamente, río arriba de la desembocadura, y con una altura de 176 m sobre el nivel del mar (cota denominada “nivel de aguas máximas extraordinarias”). Esta presa posee un área de 364 km2 (Juárez, 1995). La presa “La Villita” dista solo 18.9 km de la costa, con una altitud mínima de 60 m. Cabe mencionar que el tercio inferior del río Balsas está embalsado en todo su recorrido, al encajonarse entre las montañas de la Sierra Madre del Sur, desde la cortina de la presa “El Infiernillo” hasta la de “La Villita” (Figura 1). Estas hidroeléctricas comenzaron a funcionar en los años 1964 y 1973, respectivamente.
Factores formadores y rasgos morfológicos del delta del Río Balsas
El delta, como expresión de la sedimentación fluvial en el curso bajo del río Balsas, está formado por una extensa llanura, al abandonar la orografía montañosa de la Sierra Madre del Sur. Este curso bajo del río está orientado de norte a sur y se divide en dos brazos distributarios, por los que logra su salida al océano Pacífico (Espinosa y Fuentes, 1990; Ortiz, 1985) (Figuras 1 y 2). A su vez, mar adentro, más lejos de esta zona, donde las pendientes son más suaves, hay una amplia zona en la que existen claras evidencias de estratificación cruzada, rellenos de valle, y otros signos de pendientes progradantes (Shepard y Reimnitz, 1981).

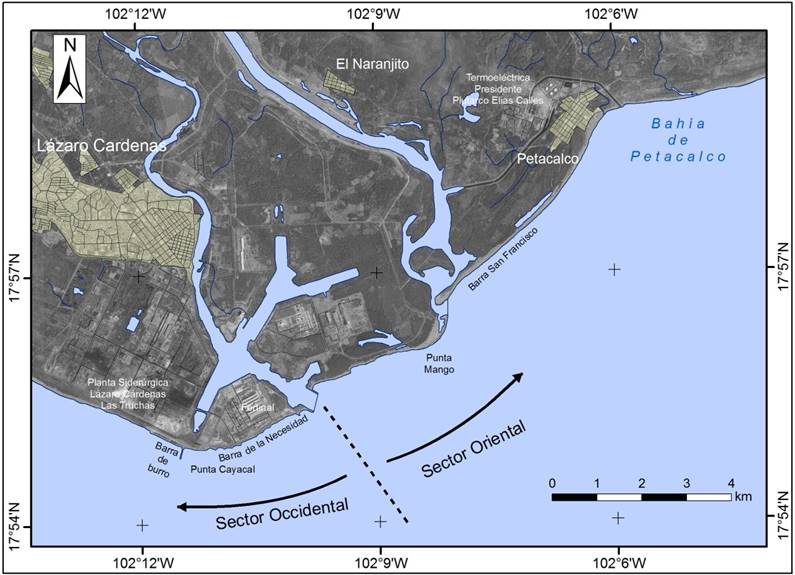

La estructura frontal del delta del río Balsas está conformada por dos sectores, el occidental y el oriental (Figura 2). Las diferencias morfológicas del desarrollo de estos sectores deltaicos descansan fundamentalmente en su localización con respecto a la variabilidad estacional del ángulo de incidencia del oleaje predominante, a la morfología irregular y accidentada del fondo marino circundante, a los cambios estacionales en la corriente de deriva costera y a los patrones de descarga fluvial del río Balsas (Reimnitz y Gutiérrez, 1970).
El sector deltaico occidental presenta un litoral orientado con rumbo generalizado NW-SE, quedando comprendido entre el Estero Erendida, en el extremo poniente, y hasta la boca cegada Las Burras, incluyendo la porción frontal “Isla de En medio”, alcanzando la primera escollera de la entrada al puerto, con una longitud de 6.6 km. El sector deltaico oriental comprende desde la escollera izquierda de la entrada al puerto hasta el estero Barra Vieja, formando el flanco poniente de la bahía abierta de Petacalco. Este último sector posee una longitud de 7.8 km y ambos alcanzan una longitud total de 14.3 km (Figura 2).
La vulnerabilidad de la costa está en función de su exposición y nivel de susceptibilidad a los procesos hidrodinámicos del oleaje. Según Puertos Mexicanos (1991), en el Puerto Lázaro Cárdenas los vientos dominantes provienen principalmente del norte, noreste y noroeste, con velocidades máximas de 4 a 9 m/seg (Figura 3). Este flujo se origina sobre el continente y fluye, de manera confinada, por el abra de El Infiernillo, que corta la barrera orográfica de la Sierra Madre del Sur. Este régimen imposibilita correlacionar los vientos con la dirección del oleaje, aunque los flujos provenientes del noroeste influyen en la dinámica litoral del sector deltaico occidental, orientado en esa misma dirección.
Figura 3 Frecuencia de los vientos dominantes. Dirección y altura del oleaje distante y local (Puertos Mexicanos, 1991).
De acuerdo con los registros estacionales del oleaje (Puertos Mexicanos, 1991), en primavera el oleaje reinante proviene del oeste; en verano, del sur y oeste; y en otoño e invierno, del oeste-suroeste, sur y sureste. Desde luego, la localización abierta del delta frente al océano Pacífico está expuesta a la influencia dominante del oleaje distante, aquel que se genera a 5 000 km o más de distancia, con un régimen anual de procedencia oeste (Figuras 4 y 5). La amplitud media de la marea máxima es de 0.54 m, que equivale a la más baja de la costa del Pacífico mexicano (Puertos Mexicanos, 1991).
Fuente: Puertos Mexicanos (1991).
Figura 4 Plano de oleaje distante del oeste, para 11 y 14 segundos.
Fuente: Puertos Mexicanos (1991).

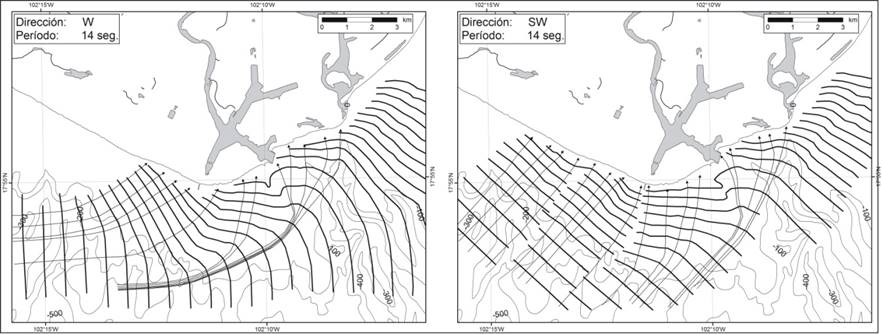

Figura 5 Oleaje distante del oeste y suroeste, en períodos de 14 segundos.
Los tramos de litoral sujetos a una erosión constante son los correspondientes a la Isla de En Medio (Toledo y Bozada, 2002) y la costa de Cayacal, entre los dos distributarios del delta. Incluso, considerando otros rumbos de procedencia del oleaje, los canales de energía se concentran en los mismos sitios, al estar controlados por la configuración batimétrica de la cabecera del Cañón La Necesidad (Figura 6). La cabecera de este cañón forma parte del canal de acceso al puerto, con 18 m de profundidad y un ancho de 200 m (Toledo, 2003a). Esta condición propicia el avance, por erosión remontante, de la incisión del cañón submarino hacia el puerto, la que se favorece, a su vez, por la ocurrencia de deslizamientos en el talud continental del delta submarino (Oliva y García, 1987; Sandoval y Aguayo, 2006).
Fuente: CIFSA (1984), tomado de Espinosa y Fuentes (1990).

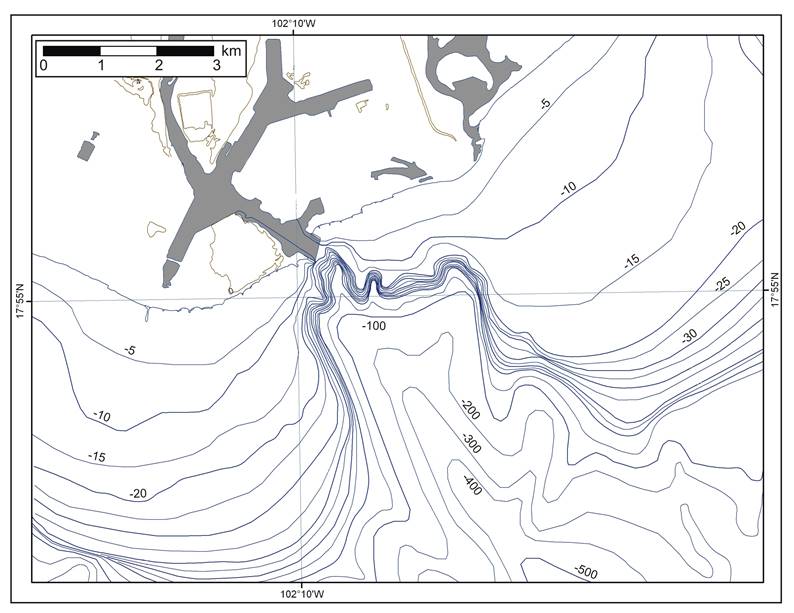

Figura 6 Batimetría de la cabecera del cañón “La Necesidad”.
Por otra parte, el flujo de sedimentos fluviales, que proveía de carga sedimentaria a las partes altas del cañón, a través de las corrientes de turbidez, fue nulificada (Gutiérrez, 1971; Morales, Márquez y Carranza, 1987). En el presente, la cabecera del cañón sólo recoge los sedimentos de la deriva litoral, de rumbo este, según se interpreta por los ángulos de incidencia del oleaje. Sin embargo, tal situación no se presenta en la orilla de la Boca de San Francisco, donde se ha observado una acumulación significativa de sedimentos, debido al cambio estacional de la corriente de deriva, evidenciado por el crecimiento de las barras y los ganchos de las flechas arenosas, producto del oleaje que proviene del sureste. Otro comportamiento sedimentario totalmente diferente se desarrolla a lo largo de las obras ingenieras de protección, en los tramos de costa abiertos al mar, como es el caso la de Isla Cayacal y de la Isla de En Medio, donde visiblemente se ha reducido el transporte de sedimentos de la deriva litoral.
Indiscutiblemente la reducción del flujo sedimentario por la captura en los embalses de “El Infiernillo” y “La Villita”, el alto grado de antropización de la llanura deltaica y la energía del oleaje distante, con alturas de olas entre 1.5 y 2.4 m, y mayores durante eventos hidrometeorológicos extremos, atentan contra la integralidad del delta del río Balsas y de las construcciones portuarias e industriales, las cuales deben garantizar protecciones seguras que impidan la regresión de esta importante geoforma costera.
Materiales y métodos
El material básico de análisis consistió en series de fotografías aéreas que cubrieron la llanura deltaica en diferentes fechas de vuelo. Se contó con las fotografías aéreas más antiguas, de tipo trimetrogón, de 1943, consultadas en el Instituto de Geografía de la UNAM, hasta las imágenes obtenidas de Google Earth del 2009 (Tabla 1). De cualquier forma, antes de extraer datos de estas fuentes es necesario subrayar la importancia de definir la línea de costa a utilizar y evaluar la precisión geométrica de dichas fuentes de información para establecer la escala espacial del análisis (Ojeda, 2000).
Tabla 1 Fotografías aéreas utilizadas en el análisis multitemporal del delta.
| No. | Fecha | Escala | Línea de vuelo | No. de fotos | Fuente o institución |
|---|---|---|---|---|---|
| 1 | 1943 | 1:35 000 | Línea 122 | 147-148-149 | EE.UU. Dpto. de Defensa |
| 2 * | 1958-2/7/1959 | 1:50 000 | Línea 1414 | 32-33-34 | Compañía Mexicana Aerofoto |
| ? | 43-45-46-49-50-51 | ||||
| 3 | 1963 | 1:50 000 | Línea 19 | 361-362 | Aerofoto |
| Línea 20 | 379-380-381 | ||||
| Línea 22 | 402-403-404-405-406-407 | ||||
| 4 | 1974 (enero) | 1:50 000 | Línea 21-A | 8 y 9 | CETENAL |
| 5 | 1976 (enero) | 1:10 000 | Línea 1 | 1 a 10 | CETENAL |
| Línea 2 | 1 a 11 | ||||
| Línea 3 | 1 a 11 | ||||
| 6 | 1977 (febrero) | 1:35 000 | ? | 90-91 | CETENAL |
| 7 | 1981 | 1:20 000 | E13-D19-A | Fotomapas | DETENAL |
| E13-D19-B | |||||
| 8 | 1982 | 1:35 000 | Línea 405 | 108-109-110 | DETENAL |
| 9 | 1985 | 1:35 000 | Línea 3 | 7, 9, 11, 13, 15 | SEDUE |
| 10 | 1996 | 1:20 000 | E13-D19-A | Ortofotos | INEGI |
| E13-D19-B | |||||
| E13-D19-C | |||||
| 11 | 2006 (18-mayo) | 1:40 000 | Línea 272 | 56-57-58-59-60 | INEGI |
| Línea 273 | 62-63-64-65-66 | ||||
| Línea 274 | 80-81-82-83-84-85 | ||||
| 12 | 2009 | 1:10 000 | 10 | Google Earth |
* Inicio de la construcción de la presa “La Villita”.
Fuente: elaboración propia.
Para evaluar las modificaciones de la línea de costa y los cambios en los brazos distributarios del delta se restituyeron todas las fotografías aéreas usando de referencia las ortofotos de INEGI del año 1996, en formato digital, como plano base de comparación con el resto de las imágenes. Este material fue elegido por la utilidad que presenta en términos de escala, de georreferenciación, de resolución del pixel y por tratarse de un formato digital.
A excepción de las ortofotos, el resto del material aerofotográfico, en formato impreso, fue escaneado a una resolución de 600 ppp, contabilizando un total de 77 fotografías. Posteriormente, algunas de ellas fueron mejoradas en brillo y contraste, con el software Adobe Photoshop 7.0, con la única finalidad de obtener un producto legible y facilitar la fotointerpretación. El tamaño del pixel fue siempre menor o igual a 2 m, que corresponde al valor de pixel de las ortofotos; se procuró nunca rebasar este valor para evitar cálculos erróneos en las fotografías. Una vez realizados estos procedimientos, se armaron los respectivos mosaicos con las fechas correspondientes y se digitalizó la línea de costa para cada una de ellas, así como todos los rasgos de la morfología fluvial de los brazos deltaicos.
Entre los indicadores considerados está el datum de marea, siempre confiando en la posición de la línea de costa de la cartografía realizada por las autoridades oficiales y de la cartografía náutica de la Secretaría de Marina de México. En la manipulación de las imágenes se utilizaron algunos indicadores como apoyo, entre los que se pueden mencionar: los escombros de tormenta, el escalón o berma de erosión, la marca instantánea de agua y la estructura del rompeolas, formada por el muro de protección. Tanto la disposición y la longitud de las escolleras y espigones como los rasgos de la infraestructura portuaria y de los accidentes fisiográficos, cercanos a la costa e inalterados, fueron una referencia básica en el control de las mediciones (Koopmans, 1971).
Posteriormente, se trazaron y etiquetaron, mediante el SIG ArcGis v. 9.2 (Modulo Arc Map) (ESRI, 2003), los polígonos de cada una de las áreas de progradación y regresión sedimentaria costera. De acuerdo con la variabilidad de los cambios de la línea de costa, se realizaron todos los cálculos morfométricos correspondientes a la relación entre la regresión y la progradación de la costa, según los diversos levantamientos aéreos y la cartografía existente en el período de referencia (Tabla 2).
Tabla 2 Material cartográfico utilizado.
| No | Fecha | Escala | Tipo de mapa | Fuente o institución | Características de elaboración |
|---|---|---|---|---|---|
| 1 | 1964 | 1:100,000 | Topográfico | Secretaría de la Defensa | Con fotografías aéreas de 1958-1959 |
| 2 | 1980 | 1:50,000 | Topográfico | INEGI | Con fotografías aéreas de 1974 |
| 3 | 2001 | 1:50,000 | Topográfico | INEGI | Con fotografías aéreas de 1996 |
| 4 | 1998 | 1:20,000 | Portulano | Secretaría de Marina | No se especifican los datos |
| 5 | 2001 | 1:20,000 | |||
| 6 * | 2003 | 1:20,000 | |||
| 7 | 2003 | 1:10,000 | |||
| 8 | 1990 | 1:7,500 | Mapa | ? | Folleto informativo |
* Mapa empleado para la cuantificación de la costa.
Fuente: elaboración propia.
La georreferenciación de todos los juegos de fotografías aéreas se emprendió con el mismo SIG, mediante la colocación de una serie de puntos de control, buscando en todo momento que estuviesen repartidos de forma homogénea en la superficie de las imágenes, logrando establecer un promedio de 20 a 30 puntos por foto y, con esto, lograr reducir al máximo posibles errores de distorsión al momento de la rectificación efectuada con el SIG. El rango de error calculado para las mediciones realizadas en las fotografías fue de ± 1 metro.
La restitución se realizó dentro de los límites de precisión del propio SIG, corrigiendo la inclinación de las fotografías, pero no el desplazamiento debido al relieve. Sin embargo, al tratarse de una zona llana dicho error no aplica, y ofrece mayor precisión a las mediciones morfométricas de la línea de costa y de algunos rasgos morfológicos de la llanura deltaica.
Todos los procedimientos de rectificación digital utilizando SIG se encuentran ampliamente documentados en Moore (2000), Ojeda (2000), Fallas (2004), Domínguez, García y Anfuso (2004), Alesheikh y Ghorbanali (2007) y Alonso et al. (2007).
De esta manera, y con los procedimientos anteriormente citados, se muestra la georreferencia digital de la secuencia de las diversas fechas de vuelo, teniendo con ello un producto cartográfico de buena precisión, que constituye una herramienta y, a la vez, una base documental para evaluar los cambios morfodinámicos de la costa en los últimos 66 años.
Resultados y discusión
Cambios morfodinámicos de la línea costera
El análisis del material aerofotográfico multitemporal y el control de la cartografía oficial permitió el registro de nueve etapas comparativas para el estudio morfodinámico de la línea costera. Los resultados se destacan por los sectores occidental y oriental del frente deltaico, resaltando los períodos de influencia antrópica por la construcción y cierre de las hidroeléctricas “El Infiernillo” y “La Villita”.
Sector Occidental
- Fase progradante del delta
En el sector occidental, entre los años 1943 y 1958, se observó una tendencia notable en la progradación de la porción frontal del delta, del orden de +1 103 m (Tabla 3). En el ápice del delta, la línea de costa avanzó hacia el mar a un ritmo anual de +73.53 m/año.
Tabla 3 Progradación y regresión máximas del frente deltaico en el sector occidental.
| Sector Occidental | Máximos (en m) | Superficie (en ha) | |||
|---|---|---|---|---|---|
| No. | Períodos | Progradación | Regresión | Progradación | Regresión |
| 1 | 1943 a 1958 | +1 103.00 | --- | +2 70.23 ha | --- |
| 2 | 1958 1 1963 | --- | -413.60 | --- | -17.28 |
| 3 | 1963 a 1974 | --- | -398.77 | --- | -148.06 |
| 4 | 1974 a 1979 | --- | -152.13 | --- | -60.05 |
| 5 | 1979 a 1985 | --- | -88.58 | --- | -16.02 |
| 6 | 1985 a 1996 | --- | -56.18 | --- | -22.30 |
| 7 | 1996 a 2003 | +87.59 | --- | +18.60 | --- |
| 8 | 2003 a 2006 | --- | -50.85 | --- | -18.14 |
| 9 | 2006 a 2009 | --- | -18.00 | --- | -23.71 |
| +288.84 | -284.24 | ||||
Antes de iniciada la construcción de las hidroeléctricas “El Infiernillo” y “La Villita”, este sector deltaico reportó los procesos más intensos en la acumulación sedimentaria y en los cambios morfológicos de la costa. En ese período existió una significativa progradación del delta, incrementando su superficie a 270 ha (Tabla 3). La distribución de dicha extensión entre la longitud de la costa del sector occidental (6 558.31 m), arrojó una estimación del avance en unos +412.05 m. El cálculo de la tasa anual alcanzó un ritmo promedio de +27.47 m/año.
- Período de transición entre las fases progradante y regresiva: construcción y cierre de embalses
Durante las obras iniciales de construcción de la hidroeléctrica “El Infiernillo”, en 1958, el proceso dominante fue la sedimentación, pero en proporciones inferiores a los años anteriores, debido a la reducción del aporte de sedimentos por influencia de las modificaciones constructivas. La progradación alcanzó una superficie de 35.68 ha, con una tasa promedio anual de +10.88 m en el frente deltaico. A partir del inicio de operaciones de la hidroeléctrica cambiaron los procesos progradantes a erosivos en la porción frontal del delta, por la energía del oleaje oceánico de génesis distante.
- Fase regresiva del delta
En el sector occidental, entre 1963 y 1974, existió un claro predominio de la erosión, registrando valores de 1 48.01 ha de superficie perdida, que, como promedio anual durante esos once años, reporta una tasa regresiva de -20.52 m/año. En los años posteriores (1979-2003) existe una disminución en la tasa de este proceso regresivo (Tabla 4). Posteriormente, con el desmantelamiento de las obras de protección costera, entre 1985 y 1996, nuevamente se incrementan los procesos erosivos en el frente deltaico.
Tabla 4 Tasas medias anuales de progradación y regresión de la costa en el sector occidental.
| Sector Occidental | Tasas m/año | ||
|---|---|---|---|
| No. | Períodos | Progradación | Regresión |
| 1 | 1943 a 1958 | +27.47 | --- |
| 2 | 1958 1 1963 | --- | -5.27 |
| 3 | 1963 a 1974 | --- | -20.52 |
| 4 | 1974 a 1979 | --- | -18.31 |
| 5 | 1979 a 1985 | --- | -4.07 |
| 6 | 1985 a 1996 | --- | -3.09 |
| 7 | 1996 a 2003 | +4.05 | --- |
| 8 | 2003 a 2006 | --- | -9.22 |
| 9 | 2006 a 2009 | --- | -1.21 |
Durante el período 1996-2003 la progradación supera a la regresión en el delta debido, hipotéticamente, al “blindaje” de la costa por la rehabilitación y mantenimiento de las obras de protección costera. Posterior al año 2003 y hasta 2009 se presentan períodos regresivos sucesivos de la costa y pérdidas de la superficie deltaica del orden de 20.51 ha.
Sector Oriental
- Fase regresiva del delta
En el sector oriental del frente deltaico predominó el proceso de regresión en todos los períodos analizados, sobre todo entre los años 1963 y 1974, cuando aún el litoral del delta carecía de una protección eficaz. En esos años la regresión máxima de la costa alcanzó -391.8 3 m (Tabla 5). Posteriormente, en 1979, se inician las obras de espigones y escolleras, lo que redujo el impacto erosivo del oleaje. Estas protecciones costeras marcaron una tendencia sostenida a la reducción de la erosión hasta el año 2009, con una tasa promedio de -1.45 m/año.
Tabla 5 Progradación y regresión máximas del frente deltaico en el sector oriental.
| Sector Oriental | Máximos (en m) | Superficie (en ha) | |||
|---|---|---|---|---|---|
| No. | Períodos | Progradación | Regresión | Progradación | Regresión |
| 1 | 1943 a 1958 | --- | -334.47 | --- | -63.53 |
| 2 | 1958 1 1963 | +158.00 | --- | +12.79 | --- |
| 3 | 1963 a 1974 | --- | -391.83 | --- | ´-86.67 |
| 4 | 1974 a 1979 | --- | -211.71 | --- | -59.47 |
| 5 | 1979 a 1985 | --- | -153.46 | --- | -34.80 |
| 6 | 1985 a 1996 | +210.00 | --- | +9.07 | --- |
| 7 | 1996 a 2003 | --- | -192.87 | --- | -13.06 |
| 8 | 2003 a 2006 | --- | -134.18 | --- | -33.74 |
| 9 | 2006 a 2009 | +34.21 | --- | +6.07 | --- |
| +27.94 | -291.30 | ||||
La fase regresiva en el sector oriental del delta es notoria, si la comparamos con los cambios en el sector occidental. El valor extremo más significativo ocurre en el período comprendido entre 1963 y 1974, con una pérdida superficial de playa de 86.68 ha, lo que indica una tasa promedio de retroceso costero de -10.12 m/año (Tabla 6).
Tabla 6 Tasas progradantes y regresivas en el sector oriental.
| Sector Oriental | Tasas m/año | ||
|---|---|---|---|
| No. | Períodos | Progradación | Regresión |
| 1 | 1943 a 1958 | --- | -5.44 |
| 2 | 1958 1 1963 | +3.29 | --- |
| 3 | 1963 a 1974 | --- | -10.12 |
| 4 | 1974 a 1979 | --- | -15.28 |
| 5 | 1979 a 1985 | --- | -7.45 |
| 6 | 1985 a 1996 | +1.06 | --- |
| 7 | 1996 a 2003 | --- | -2.40 |
| 8 | 2003 a 2006 | --- | -14.45 |
| 9 | 2006 a 2009 | +2.60 | --- |
En realidad, ese es el efecto producido por las diferencias en las inversiones constructivas para las defensas anti-erosivas entre ambos sectores. En el litoral occidental, la porción frontal del delta está cubierta con escolleras rocosas y los espigones están emplazados con equidistancia más cerrada, mientras en el sector oriental se estableció sólo un rompeolas, con una hilera incompleta de bloques rocosos y espigones, con una distribución dispersa que facilita más la erosión.
La tendencia al proceso regresivo de la costa se mantuvo entre los años 1974 al 1979, y 2003 al 2006, con tasas de regresión costera de -15.28 m/año y -14.45 m/año, respectivamente. En la Figura 7 se observan los cambios del frente deltaico en tres momentos: a) año 1943, configuración original del delta; b) año 1958, inicio de las construcciones para la hidroeléctrica “El Infiernillo”, y c) año 1974, impacto de las hidroeléctricas y de los cambios de uso de suelo.

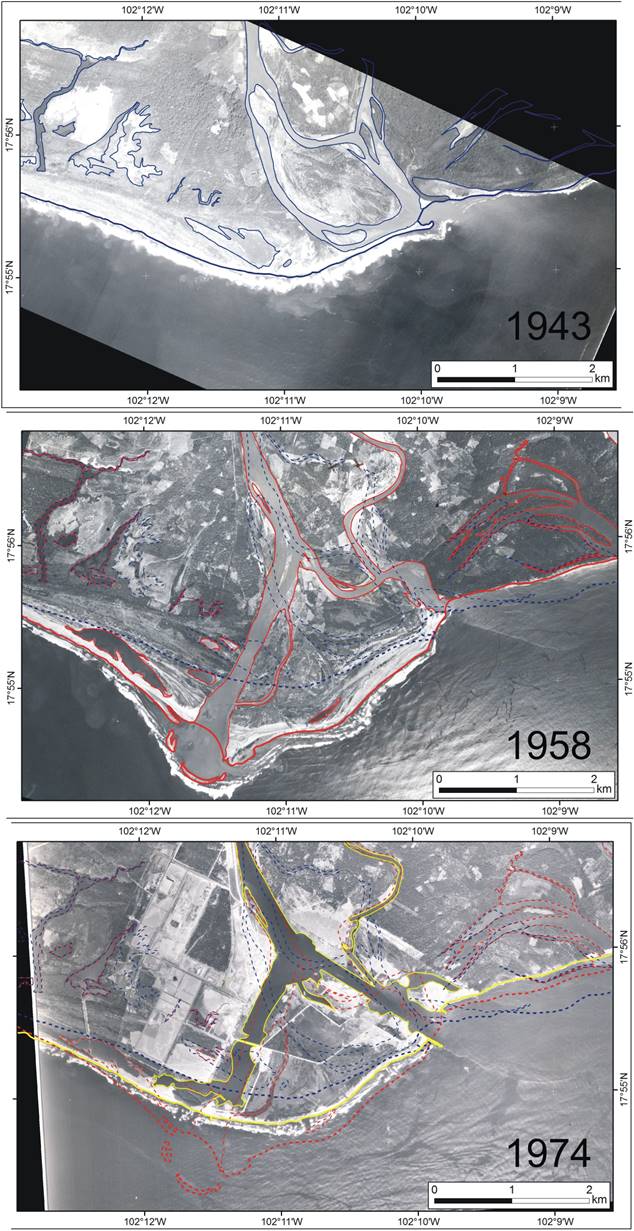

Figura 7 Cambios morfológicos de la línea de costa y de la trayectoria de los brazos distributarios en los años 1943 (color azul), 1958 (color rojo) y 1974 (color amarillo).
En la actualidad, casi todo el frente costero del delta está protegido con escolleras y otras obras civiles interiores en la llanura deltaica. No obstante, deben monitorearse los extremos sureste, hacia el poblado de Petacalco, y suroeste, en el extremo occidental del complejo portuario-industrial, donde existen costas acumulativas sin evidentes medidas protectoras. En este sentido, deberán aplicarse medidas no estructurales, como la estabilización de las playas y sus morfoelementos constitutivos, como la berma y las cadenas de dunas de distintas dimensiones, desde las embrionarias más dinámicas hasta las consolidadas más interiores, con especies vegetales propias de ecosistemas arenosos, para propiciar los procesos de revegetalización o también para la estabilización de las formas acumulativas de la costa, tal como menciona Sierra (2015) en la Isla de Providencia, y Bahamón, Fernández y González (s/f) en el litoral de Cartagena de Indias, ambas en Colombia.
En el sector occidental protegido con las escolleras, se vela por la estabilidad de las mismas con mantenimientos periódicos, según los cambios futuros que se registren. En el caso del sector oriental, donde la distribución de los espigones y escolleras resulta dispersa y con baja densidad, se deben corregir sus diseños ingenieriles para establecer alternativas anti-erosivas más eficientes y duraderas.
Cambios morfológicos de los patrones fluviales en la llanura deltaica
La alteración del sistema deltaico afecta tanto a la playa como a la planicie deltaica y, en forma particular, a sus brazos distributarios. En primer lugar, se alteró el tipo predominante de patrón fluvial meándrico, donde cada meandro compartía un desarrollo erosivo-acumulativo, según fuera la disposición de las riberas en la alternancia de sus curvaturas. Actualmente, el patrón es abandonado al disminuir la sinuosidad generada por la erosión de las riberas en ambas márgenes, lo que se traduce en un acortamiento en la longitud de los cursos fluviales y en un decremento de la sinuosidad del cauce (Figuras 8 y 9). Además, se profundizó el lecho del cauce, por el aumento de la energía erosiva de la corriente y el descenso de la transportación de sedimentos, salvo los sedimentos muy finos en suspensión.

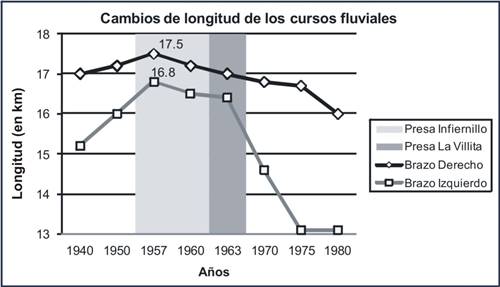

Figura 8 Cambios de longitud de los brazos distributarios, antes y después de la construcción y operación de las presas.

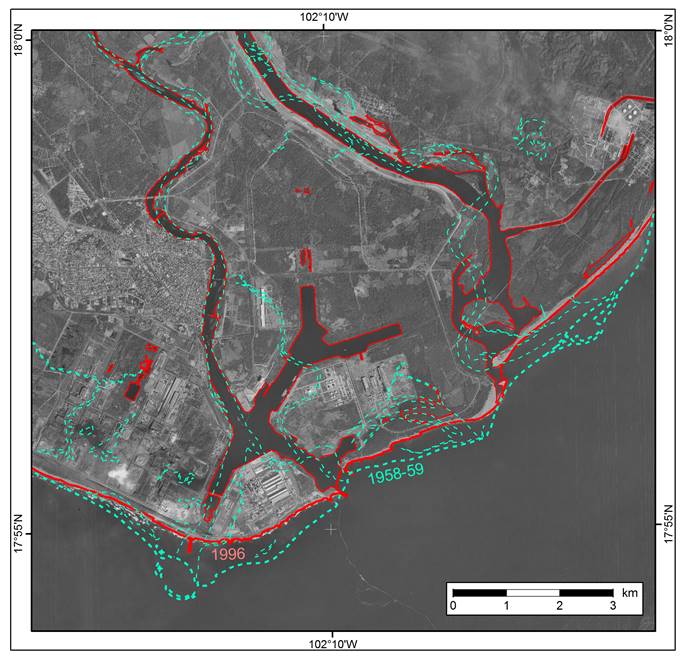

Figura 9 Cambios de los cursos distributarios del delta. Período 1958-59 (color verde) y el año 1996 (color rojo).
El significado geomorfológico de estos cambios se tradujo en la modificación de los patrones de descarga, lo que provocó fluctuaciones en la distribución sedimentaria e interrumpió el ritmo de la secuencia regular de los depósitos en el frente deltaico y, además, nulificó el flujo de sedimentos en las bocas abandonadas. De esta manera, se inicia la erosión de la costa, se detiene localmente la progradación del frente deltaico, se rectifica la trayectoria sinuosa y acorta la longitud del curso fluvial. En esta llanura deltaica, el distributario izquierdo se acortó en más de 3.0 km y el derecho, conocido como río Zacatula, en 1.5 km (Figuras 8 y 9).
Estas modificaciones determinaron que el distributario derecho (río Zacatula) alcanzara mayor estabilidad al recibir menores aportes sedimentarios, y quedará dragado y rectificado, a fin de construir la dársena del Puerto Lázaro Cárdenas. Para el distributario izquierdo, los cambios del sinuoso curso fluvial se revelan claramente en la inestabilidad de su trayectoria (Figuras 9 y 10). Sin embargo, ha sido sometido a obras de rectificación en el curso bajo a fin de evitar la erosión de las márgenes, y la construcción de bordos para permitir un mayor escurrimiento de forma controlada y evitar las inundaciones (Oliva y García, 1987).

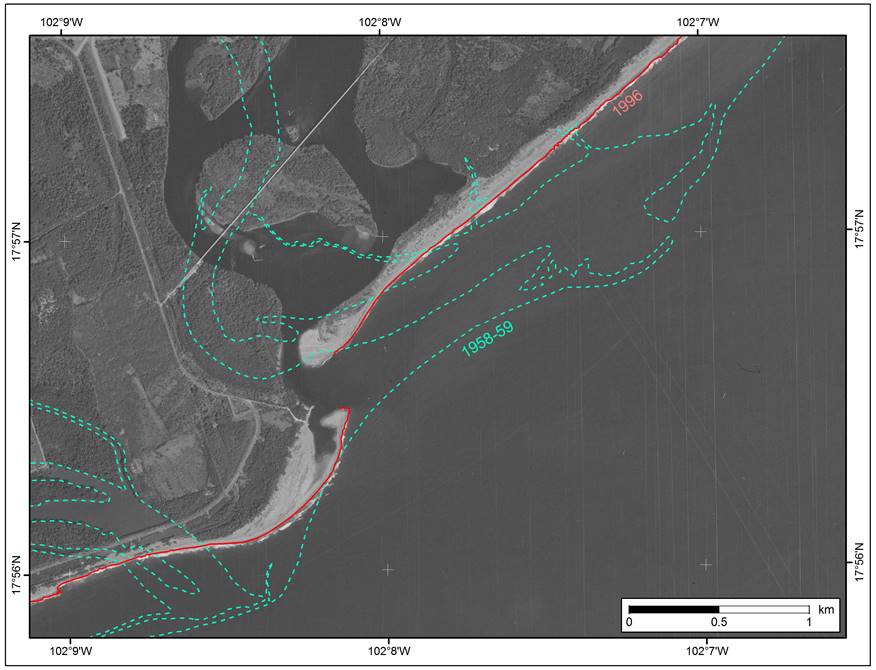

Figura 10 Cambio de trayectoria del distributario izquierdo en la desembocadura (Boca de San Francisco) entre 1958-1959 (color verde) y 1996 (color rojo).
Realmente son muy notables los cambios en las tendencias de los procesos fluviales a partir del impacto provocado por las obras hidráulicas en el tercio inferior del río. Poco antes del inicio de las obras, los brazos de los ríos distributarios registraban un alto valor de longitud de 17.5 y 16.8 km, respectivamente (Figura 8), para disminuir bruscamente, una vez que la carga del escurrimiento sólido es controlada por los embalses, particularmente en el distributario izquierdo, que es el de mayor caudal.
Conclusiones
La interpretación y comparación de los materiales aerofotográficos e imágenes rectificadas permitió identificar las fases de progradación y regresión de la línea costera del delta en los últimos 66 años, así como la tasa promedio anual de su progradación y regresión. A su vez, los resultados validan la precisión del método empleado y lo avalan para futuras investigaciones morfodinámicas en otros sectores frágiles de la geografía nacional.
Los cambios más significativos en la regresión del delta, con tasas regresivas máximas de -20.5 m/año, ocurren en la etapa del escurrimiento hidrológico controlado del río Balsas, entre los años 1963 y 1974, debido al cierre de los embalses de las hidroeléctricas, luego de una larga fase de progradación desde 1943 hasta 1958. El “secuestro sedimentario” por obras hidroenergéticas e hidráulicas constituye uno de los principales problemas, no solo para el desarrollo deltaico si no para la morfodinámica costeras en general.
El desarrollo de la llanura deltaica se puede dividir en tres momentos significativos: el primero, cuando el delta mantenía condiciones naturales de progradación; el segundo, cuando el delta alcanza el umbral máximo de su progradación y comienzan las obras de control, y el tercero, cuando el delta es inactivo por impactos antrópicos y deja de cumplir con las funciones de un sistema deltaico, después de perder los mecanismos de autorregulación y autorregeneración.
La transformación antrópica del régimen hidrológico del tercio inferior del río Balsas, como resultado de la construcción de las hidroeléctricas “El Infiernillo” y “La Villita”, determinó el desequilibrio fluviomarino en la llanura deltaica, con cambios en el escurrimiento superficial y con la disminución del flujo sedimentario, lo que limitó el proceso de progradación del delta. En estas condiciones, la componente energética del oleaje controló el desarrollo regresivo de su frente costero.
La magnitud del cambio morfodinámico en el sector occidental del delta, entre los años 1958 (inicio regresivo del delta) y 2009, alcanza una tasa regresiva promedio de -8,8 m/año, contrastando con la tasa progradativa de +27.47 m, previa a las construcciones ingenieriles. El proceso regresivo se acentuó entre la década de 1960 y el año 1979, en las desembocaduras del distributario derecho y, de manera notable, en la costa de la Isla Cayacal, comprendida entre los dos distributarios del delta.
A futuro, el proceso regresivo de la línea costera del delta mantendrá un ritmo reducido, dependiendo de la eficiencia del mantenimiento a las obras de protección de las instalaciones y a las obras de infraestructura del puerto industrial “Lázaro Cárdenas”.
Las presas benefician generalmente las condiciones ambientales y socioeconómicas en sectores aguas arriba del sistema fluvial, pero hacia la desembocadura ocasionan múltiples desequilibrios e impactos ambientales, tales como la pérdida del territorio emergido, afectaciones a la flora y a la fauna, abatimiento del manto freático, subsidencia en las llanuras aluviales y deltaicas por compactación sedimentaria diferenciada, penetración de la intrusión salina en zonas adyacentes al litoral, fundamentalmente durante la marea alta, con la consiguiente salinización de los suelos y la pérdida de su productividad. Estos impactos se experimentan en la llanura deltaica del río Balsas.
