INTRODUCCIÓN
La contaminación del aire, suelo o agua es un proceso de alteración no deseado que puede ser derivado de la actividad antrópica. Los agroquímicos utilizados en la actividad agropecuaria pueden generar contaminación ambiental, siendo el agua uno de los principales componentes susceptibles de ser contaminado. Se visualizan dos aspectos que ponen en riesgo la calidad de las aguas debido al uso agrícola: 1) el aporte difuso de las fugas de agroquímicos desde agrosistemas por lixiviación, deriva o escurrimiento y 2) el aporte puntual debido a malas prácticas agrícolas, como lavado de equipos pulverizadores en arroyos o disposición de envases. Los sistemas acuáticos son vulnerables a la contaminación al ser los receptores naturales de sustancias y residuos de las actividades agrícolas e industriales (Manahan 2007).
En Argentina, el glifosato es el herbicida de mayor volumen empleado, asociado al uso casi exclusivo de variedades transgénicas de soja (32 millones de ha/año) y a los tratamientos para barbecho en siembra directa. El volumen de ventas de este producto ha registrado un crecimiento continuo en los últimos años, en 2011 se comercializaron más de 160 millones de kg (CASAFE 2012). La provincia de Entre Ríos, Argentina, no escapa a esta tendencia. La agricultura se está tornando cada vez más especializada y homogénea y se le destinan más de 13 millones de litros de productos fitosanitarios cada año. En este volumen, los herbicidas constituyen el 76 %, la mayor proporción aportada por el glifosato, situación derivada del esquema productivo en esta provincia que se caracteriza por la alta presión del cultivo de soja.
El glifosato, al igual que el resto de los fitosanitarios, puede alcanzar los ecosistemas acuáticos por deriva proveniente de aplicaciones cercanas o por escurrimiento durante lluvias intensas (Di Fiori et al. 2012). Estudios de lixiviación y escurrimiento indican que el glifosato puede ser transportado hacia las capas profundas del suelo debido al flujo preferencial por macroporos o hacia cursos de agua superficiales cuando su aplicación se realiza en momentos anteriores a lluvias intensas (Flury 1996, Villholth et al. 2000, Jaynes et al. 2001, Elliot et al. 2002, Petersen et al. 2002, Sasal et al. 2010). En Argentina, la Subsecretaría de Recursos Hídricos de la Nación publicó en el año 2003, los niveles guía nacionales de calidad de agua ambiente correspondientes a glifosato. Para fuentes de provisión de agua para consumo humano se establece un nivel ≤ 300 μg/L, expresado como sal de glifosato con isopropilamina, que corresponde a la protección de la biota acuática un valor crónico final (FCV, por sus siglas en inglés) de 240 μg/L. La guía de calidad de agua para la protección de la vida acuática (CWQG, por sus siglas en inglés) publicada por el Ministerio de Ambiente de Canadá, establece como umbral de largo plazo para el agua dulce un valor de 800 μg/L de glifosato (Canadian Council of Ministers of the Environment 2012).
En cursos de aguas superficiales de la provincia de Entre Ríos se ha detectado la presencia de glifosato (Primost 2013, Sasal et al. 2013). Ayarragaray et al. (2014) también han determinado glifosato en arroyos de la provincia de Santa Fe (Argentina) que reciben el agua de escorrentía de los campos agrícolas aledaños. Estos autores concluyen que, luego de las aplicaciones, este herbicida persiste en el ambiente y se degrada, siendo su principal metabolito el ácido aminometilfosfónico (AMPA) y que una vez que ingresa a los cuerpos de agua se asocia a la fracción particulada y se deposita en los sedimentos.
La persistencia, degradación y movilidad del glifosato en suelos y aguas constituyen temas de considerable interés y debate. Si bien se introdujo en el mercado mundial en 1971, la información referida a su impacto ambiental es limitada (Piccolo et al. 1994) debido a que es una molécula muy difícil de analizar. Para la determinación de su concentración es necesaria la derivación de la molécula para su posterior detección por la técnica de cromatografía líquida de alta eficiencia (HPLC, por sus siglas en inglés; Maitre et al. 2008). Peruzzo et al. (2008) registraron concentraciones de glifosato de 100 a 700 µg/L en cuatro cursos de agua del área agrícola de la Pampa Ondulada (Buenos Aires, Argentina). Los autores encontraron una relación directa entre la dosis de aplicación y la concentración en agua superficial y sedimentos. Investigaciones desarrolladas en cursos de agua superficial de la provincia de Santa Fe (Argentina) asociados a ambientes agrícolas, han informado niveles de glifosato y AMPA en la fracción disuelta, que varían entre 0.5 ≤ 7.8 μg/L y 0.5 ≤ 3.4 μg/L, respectivamente. En los sedimentos, las concentraciones registradas variaron entre 8.0 ≤ 49.1 μg/kg húmedo y 11.2 ≤ 60.7 μg/kg húmedo para glifosato y AMPA, respectivamente (Ayarragaray et al. 2014).
El estudio del impacto ambiental de tecnologías agrícolas es incipiente en Argentina. Trabajos realizados en la provincia de Entre Ríos han arrojado resultados preliminares sobre el contenido de glifosato en suelos (Maitre et al. 2008). Se ha avanzado en la cuantificación de este herbicida en aguas mediante análisis químicos (Díaz et al. 2008, Sasal et al. 2010) y bioensayos (Lallana et al. 2008). Sin embargo, resulta insuficiente la información referida al efecto que genera la aplicación de este agroquímico en los agrosistemas y en aguas de escorrentía. Esto se debe fundamentalmente a los elevados costos de los análisis de laboratorio, que impiden llevar adelante un programa de monitoreo.
El glifosato y el AMPA son compuestos poco volátiles y altamente hidrófilos (Corbera 2007). Para su cuantificación en agua se desarrolla un proceso de extracción, concentración y análisis de la muestra. El ensayo HPLC constituye uno de los métodos analíticos más difundidos para la determinación de glifosato y AMPA en agua, dado el carácter iónico que presentan estas sustancias (Nedelkoska y Low 2004). Sin embargo, la aplicación de esta técnica se ve limitada por sus elevados costos y por la necesidad de disponer de una adecuada infraestructura.
Actualmente, se ha desarrollado una técnica alternativa al HPLC para la determinación del plaguicida en agua, conocida como ensayo por inmunoadsorción ligado a enzimas (ELISA, por sus siglas en inglés) con el equipo Glyphosate Magnetic Particle Kit, Abraxis®. Esta técnica se fundamenta en la interacción del analito con un anticuerpo que es reconocido por su alta afinidad y especificidad. Se trata de un método simple, de bajo costo, rápido, sensible y selectivo. Además, no requiere de instrumentación sofisticada y permite analizar un elevado número de muestras en corto tiempo.
Los objetivos del presente trabajo fueron determinar la concentración de glifosato en agua de escorrentía en sistemas agrícolas mediante las técnicas de ELISA y de cromatografía líquida de ultra alta eficiencia acoplada a espectrometría de masa en tándem (UHPLC-MS/MS, por sus siglas en inglés) y analizar la viabilidad de la primer técnica para su implementación en programas de monitoreo de calidad del agua. La información generada servirá de base para futuros estudios acerca del impacto que tiene el glifosato sobre el agua de escorrentía. Asimismo, aportará datos para esclarecer percepciones de riesgo que se han generalizado tanto en la población rural como en la urbana y periurbana de la provincia de Entre Ríos (Argentina).
MATERIALES Y MÉTODOS
Sitio de estudio
El estudio se desarrolló en la Estación Experimental Agropecuaria del Instituto Nacional de Tecnología Agropecuaria (INTA) de la ciudad de Paraná (31º50'47.44'' sur, 60º31'48.5'' oeste), ubicada en Entre Ríos, Argentina (Fig. 1).
Recolección de muestras

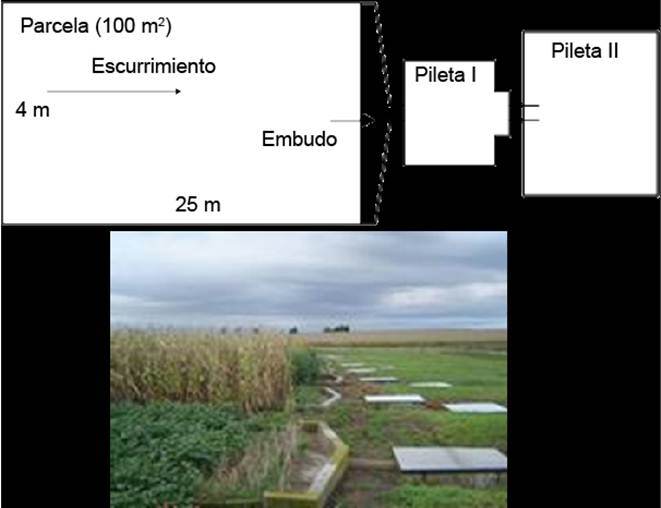

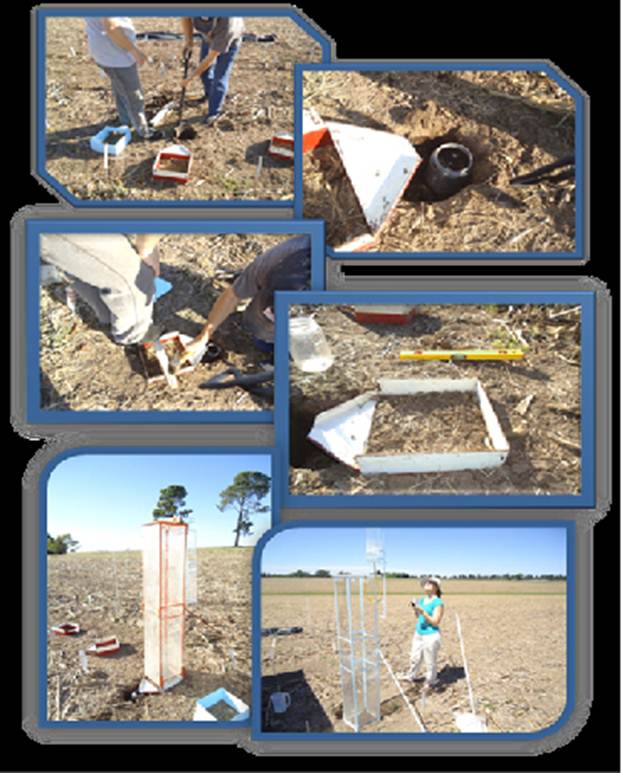

En el periodo julio de 2009 - noviembre de 2012 fueron recolectadas 93 muestras de agua de escorrentía en sistemas agrícolas (Cuadro I): 36 obtenidas mediante la utilización de un simulador de lluvia (Sasal et al. 2015; Fig. 2) y 57 en parcelas de escorrentía (con diferentes secuencias de cultivo) recolectadas a posteriori de eventos de precipitación que generan escurrimientos con lluvia natural (Sasal et al. 2010; Fig. 3).
Cuadro I Fecha de extracción, número y origen de muestras de agua de escorrentía
PE: parcela de escorrentía (lluvia natural), SL: simulación de lluvia
Las muestras se recogieron en recipientes de plástico de policloruro de vinilo (PVC) de 200 mL de color ámbar, previamente lavados con ácido clorhídrico acuoso (pH 2) y repetidamente enjuagados con agua desionizada. Durante el muestreo los recipientes fueron lavados dos veces con el agua a muestrear y posteriormente fueron tomadas las muestras, mismas que se rotularon y almacenaron a -20 ºC en condiciones de oscuridad hasta el momento de su análisis.
Determinación de la concentración de glifosato mediante la técnica de ELISA
El equipo ELISA de la empresa Abraxis® para la determinación de glifosato aplica el principio del inmunoensayo competitivo, con la derivación previa de la muestra (Cailla et al. 1973). Una característica importante del ensayo es que se llevan a cabo de manera simultánea dos pasos clave del proceso: primero, el analito derivado se preincuba con el anticuerpo específico para glifosato y segundo, este último se une a anticuerpos de inmunoglobulina (IgG) inmovilizados sobre la superficie sólida de los tubos donde se lleva a cabo el ensayo. La proporción de anticuerpos específicos a glifosato que permanecen libres en la superficie sólida reaccionan con el glifosato conjugado a la enzima, cuya actividad es medida por su sustrato colorimétrico. La preparación de los reactivos fue llevada a cabo según las instrucciones del proveedor. Para realizar la derivación, a 50 µL de muestra se le agregaron 200 µL de solución de ensayo y 20 µL de reactivo de derivación. Posteriormente se mezcló y se incubó a temperatura ambiente durante 10 min. Luego de la derivación, las partículas paramagnéticas unidas al anticuerpo específicos antiglifosato fueron agregadas. La enzima conjugada a glifosato fue añadida a continuación, instante en el que fue producida una reacción competitiva entre el glifosato que puede estar en la muestra y la enzima conjugada. Al final del periodo de incubación se aplicó un campo magnético para retener en el tubo de ensayo las partículas paramagnéticas. Tras la decantación, las partículas fueron lavadas con solución de lavado dos veces. La presencia de glifosato fue detectada con la adición de la solución de color (azul celeste) que contiene el sustrato enzimático y el reactivo cromógeno incubados 20 min. El marcado con la enzima unida al anticuerpo antiglifosato cataliza la conversión de la mezcla sustrato/cromógeno a un producto coloreado (amarillo). Después de incubar 20 min, la reacción fue detenida con una solución para ese fin. El color desarrollado (450 nm) es inversamente proporcional a la concentración de glifosato en dicha muestra. Para la determinación de las absorbancias se empleó un espectrofotómetro marca Metrolab®, modelo Visible 1600 plus (Buenos Aires, Argentina).
Las curvas de calibración se establecieron con soluciones patrón proporcionadas por Abraxis® en cuatro niveles de concentración, comprendidos entre 0.075 y 4 µg/L (0.075, 0.2, 1 y 4 µg/L), con tres repeticiones cada una. También se utilizó una solución de calidad analítica (0.5 µg/L), empleada como testigo interno de las soluciones patrón.
Se calculó la regresión lineal para determinar la existencia de relación entre los valores de absorbancia y las concentraciones de glifosato en las muestras de agua. Concentraciones de glifosato inferiores al primer patrón (0.075 µg/L) fueron consideradas como no detectadas (ND), mientras que valores mayores al último patrón (4 µg/L) se tomaron como concentraciones no cuantificables (NC) por el ensayo, por lo que tuvieron que diluirse para su posterior cuantificación. Todas las determinaciones de la concentración de glifosato se realizaron por triplicado.
Determinación de la concentración de glifosato por la técnica de UHPLC-MS/MS
La determinación de glifosato por UHPLC-MS/MS fue realizada en el Laboratorio del Programa de Investigación y Análisis de Residuos y Contaminantes Químicos (PRINARC, Santa Fe, Argentina) de acuerdo con Ibañez et al. (2006) y Hanke et al. (2008), con modificaciones. Se trabajó con un volumen de muestra de 3 mL, previamente se efectuó la homogeneización y filtración con un filtro de membrana de celulosa de 0.45 µm. Posteriormente las muestras fueron colocadas en tubos de centrífuga de teflón de 15 mL de capacidad, a las que se les agregó ácido clorhídrico 6 M a pH 1 (para una máxima disociación del complejo analito-catión). Luego, las muestras fueron marcadas con glifosato 2-C13 N15 y AMPA C13 N15 como patrón interno (40 µL de ILS de 1 mg/L) y neutralizadas a pH 7 con hidróxido de potasio 6 M. Los pasos de la derivación fueron iniciados con la adición de 0.5 mL de amortiguador borato (pH 9), 9-fluorenilmetilcloroformato (FMOC-Cl, 6 g/L) y acetonitrilo (MeCN). Después de la reacción durante toda la noche (12 h) a temperatura ambiente (22 ºC), el paso de derivación fue inactivado con ácido fórmico (AF) a pH 3. Posterior a la filtración con un filtro de celulosa de 0.45 µm, el extracto derivado fue colocado en un cartucho Oasis HLB (200 mg, Waters, Milford, MA, EUA). Los cartuchos fueron previamente acondicionados con 5 mL de MeOH (alcohol metílico, calidad óptima, Fisher Scientific, EUA), seguido por 5 mL de AF (99 % pureza, Tedia Company INC, EUA) al 0.1 % (v/v). Los eluídos fueron descartados y el cartucho fue lavado con 3.5 mL de diclorometano (98 % pureza, Ciccarelli, Argentina). El analito fue eluído del cartucho con 9 mL de MeOH. La alícuota alcohólica fue evaporada y reconstituida con la fase móvil H2O/MeCN (98:2 + 0.1 % AF). A continuación se filtró con jeringa de nylon de 0.2 µm y los filtrados se inyectaron para su análisis.
El análisis fue realizado por UHPLC-MS/MS, con un cromatógrafo Acquity UPLC (The Science of What´s Possible®, Waters) acoplado a un espectrómetro de masa de triple cuadrupolo con fuente ESI (TQD, Waters Micromass, Reino Unido). Las separaciones se realizaron a 40 ºC usando una columna Acquity UPLC HSS C18 (tamaño de partícula 1.8 µm, 2.1 × 100 mm) a una velocidad de flujo de 0.35 mL/min. Las alícuotas de 10 µL del patrón y los extractos de las muestras fueron introducidas por medio de un inyector automático (Waters). La fase móvil consistió de H2O/MeCN (98:2 + 0.1 % AF, denominada A1) y MeCN (0.1 % AF, denominada B1), operando con un gradiente de tiempo de ejecución de 10 min. La ionización fue realizada en modo de ion positivo usando nitrógeno como gas de desolvatación y gas de cono a 600 y 15 L/h, respectivamente. Se aplicó un voltaje de capilar de 1 KV y la temperatura de la fuente fue de 140 ºC. La temperatura a la cual se realizó la conversión del aerosol en partículas de sal fue de 500 ºC. El gas argón (1.32 × 10-5 mbar) fue utilizado en la celda de colisión para producir los iones y la adquisición se realizó en modo de monitoreo de reacción múltiple (MRM, por sus siglas en inglés). Para la cromatografía y la gestión de datos de espectrometría de masa fue empleado el programa MassLynx v 4.1 (The Science of What´s Possible®, Waters). Todos los otros suministros utilizados fueron de calidad analítica. Para el análisis cuantitativo se realizaron curvas de calibrado con estándares en los siguientes niveles de concentración: 0.1, 0.5, 1, 10, 100 y 500 µg/L. Los límites de detección y cuantificación se estimaron como 3 y 10 veces la relación señal/ruido a partir de cromatogramas de solución estándar en el punto más bajo de la curva de calibrado, resultando en las muestras de agua de 0.2 µg/L y 0.6 µg/L respectivamente.
RESULTADOS Y DISCUSIÓN
Calibración de la técnica de ELISA
La técnica competitiva de ELISA proporcionó una curva estándar lineal de pendiente negativa con el aumento de la concentración de glifosato (Fig. 4).
Fig. 4 Curva de calibración estándar para el ensayo ELISA competitivo. Absorbancia vs. concentración de glifosato de los estándares internos y el testigo
Los valores extremos de concentración de glifosato presentaron mayores desviaciones estándar (0.800 ± 0.032 µg/L y 0.418 ± 0.013 µg/L) respecto a las concentraciones intermedias. El estudio de linealidad de la técnica permitió detectar una correlación positiva entre las absorbancias y las concentraciones del patrón de glifosato (R2 = 0.9673), además de un muy buen ajuste del patrón interno de 0.5 µg/L, respecto al resto de las concentraciones patrón.
Determinación de la concentración de glifosato en muestras de agua
El 61.3 % de las muestras de agua analizadas mediante la técnica ELISA arrojó concentraciones de glifosato inferiores a 0.075 µg/L, consideradas como ND. De las 36 muestras que resultaron positivas para los parámetros cuantificables por esta técnica, 11 (31 %) presentaron concentraciones superiores a 4 µg/L (NC), las que fueron diluidas para su cuantificacion por la técnica de ELISA y posterior confirmacion por UHPLC-MS/MS.
La aplicación de UHPLC-MS/MS permitió detectar glifosato en las 36 muestras de agua que habían resultado positivas con la técnica de ELISA, sin haberse detectado el herbicida en el resto de las muestras analizadas.
El 100 % de las muestras de agua que resultaron positivas para la técnica de ELISA también fueron positivas para la de UHPLC-MS/MS. Por su parte, todas las muestras en las que no fue detectada la presencia de glifosato por UHPLC-MS/MS, resultaron negativas para la técnica ELISA. Del total de muestras de agua positivas por la técnica de UHPLC-MS/MS, nueve presentaron concentraciones superiores a 4 µg/L, tratándose de las mismas muestras que requirieron dilución previa para su análisis mediante la técnica ELISA.
Considerando los diferentes límites de detección, no fue posible efectuar una correlación entre los valores de concentración de glifosato determinados por ambas técnicas. Corbera (2007) indica que la técnica de ELISA es considerada una técnica exploratoria, no confirmatoria de la concentración de glifosato.
Existen diversos trabajos que evalúan la confiabilidad de los resultados obtenidos con la técnica de ELISA frente a la técnica de UHPLC-MS/MS, empleada como una técnica analítica de referencia. Byer et al. (2008) han obtenido una correlación entre la técnica de ELISA y la cromatografía líquida acoplada a espectrometría de masa en tándem (LC-MS/MS, por sus siglas en inglés) con un R2 = 0.88, mientras que Sanchís et al. (2011) obtuvieron una correlación con un R2 = 0.90. Sin embargo, en este trabajo no fue posible descubrir una correlación entre ambas técnicas por la diferencia en los límites de detección de ambas, fundamentalmente del equipo de UHPLC-MS/MS (Límite de detección = 0.2 µg/L y Límite de cuantificación = 0.6 µg/L) con el que se cuantificaron las muestras positivas por ELISA (Fig. 5).
Fig. 5 Curva de calibración para el equipo de cromatografía líquida de ultra alta eficiencia acoplada a espectrometría de masa en tándem
Las muestras de agua que resultaron positivas arrojaron concentraciones de glifosato entre 18.6 y 1552.9 µg/L (UHPLC-MS/MS). En la figura 6 se exponen las frecuencias porcentuales de los rangos de concentración del herbicida en las muestras que resultaron positivas. La mayor frecuencia (58.3 %) correspondió al rango 0.2 - 100 µg/L. Sólo en el 10.4 % (cuatro muestras) se detectaron valores superiores a los 800 µg/L, límite establecido por el Ministerio de Ambiente de Canadá (2012) para la protección de la vida acuática.
Fig 6 Frecuencia porcentual de rangos de concentración de glifosato por cromatografía líquida de ultra alta eficiencia acoplada a espectrometría de masa en tándem en agua de escorrentía
Las mayores concentraciones de glifosato fueron registradas con simulaciones de lluvia de alta intensidad, inmediatamente posteriores a las aplicaciones del herbicida (Sasal et al. 2015).
CONCLUSIONES
En el presente trabajo se ha logrado reproducir los parámetros estandarizados por los fabricantes del ensayo de ELISA para la determinación de la concentración de glifosato en muestras de agua. Ha sido posible analizar un gran número de muestras y obtener resultados confiables con este método de análisis cualitativo.
El análisis de agua de escorrentía en sistemas agrícolas reveló la presencia de glifosato en bajas concentraciones, inferiores a 250 µg/L en el 75 % de las muestras. Los resultados obtenidos sugieren que es factible la implementación de la técnica de ELISA en programas de monitoreo de la calidad del agua, al ser un método de carácter exploratorio que permite detectar en forma cualitativa la presencia o ausencia de glifosato de forma rápida y apropiada. Sin embargo, cuando esta técnica detecta glifosato, se requiere la aplicación de la técnica de UHPLC-MS/MS para la cuantificación de la concentración del herbicida.
