INTRODUCCIÓN
Una emergencia ambiental se suscitó en la mina Buenavista del Cobre (BVC), en Cananea, Sonora, México, el 6 de agosto de 2014 cuando se derramaron 40 000 m3 de una solución ácida ferro-cuprífera del Represo Tinajas 1 (RT1). Esta solución tenía un pH < 3, alta concentración de sulfatos y conductividad eléctrica (CE) > 5000 µS/cm. Su composición química, que determinó la Comisión Nacional del Agua (CNA) en 2014, está conformada en orden decreciente por hierro (Fe), aluminio (Al), cobre (Cu), manganeso (Mn), zinc (Zn), arsénico (As), níquel (Ni), cadmio (Cd), plomo (Pb) y cromo (Cr) (Gutiérrez y Romero 2015) (Cuadro I), los cuales están presentes de manera natural en la zona. El derrame afectó gran parte de la cuenca del río Sonora, ya que alcanzó la corriente del arroyo Tinajas, mismo que se incorpora al río Bacanuchi, el cual confluye aguas abajo con el río Sonora (Leyva 2007) (Fig. 1 ).
CUADRO I COMPOSICIÓN QUÍMICA DE LA SOLUCIÓN ÁCIDA FERRO-CUPRÍFERA DERRAMADA DEL REPRESO TINAJAS 1
| Elemento | Concentración (mg/L) | Elemento | Concentración (mg/L) |
| Fe | 1080 | Ni | 11 |
| Al | 461 | Cd | 7.8 |
| Cu | 114 | Pb | 2.5 |
| Mn | 98 | Cr | 1.5 |
| Zn | 51 | Ba | No detectado |
| As | 43 | Hg, Sb | No detectado |
Fig. 1 Cuenca del río Sonora afectada por el vertido minero de la solución ácida ferro-cuprífera del represo T1 (modificada de Gutiérrez y Romero 2015)
Dos fuentes de mitigación del impacto ambiental generado fueron las medidas de contingencia aplicadas por la empresa minera, subsidiaria del Grupo México, y las fuertes lluvias generadas por los huracanes Odile y Norberto (Gutiérrez y Romero 2015). Las actividades de limpieza de la empresa incluyeron la construcción de un bordo de contención sobre el cauce del arroyo Tinajas, la aplicación de 250 t de gravilla de cal a lo largo del arroyo Tinajas y del Río Bacanuchi, la adición de 30 000 L de lechada de cal aguas abajo del bordo de contención, la recuperación de 2366 m3 de la solución derramada y captada en el bordo de contención así como la recolección de 7398 m3 de suelos y sedimentos visiblemente afectados que presentaban un color pardo amarillento característico (Ramos 2017).
Los resultados de una evaluación realizada de manera conjunta por diferentes instancias públicas y privadas con el objetivo de determinar la afectación del agua, suelos y sedimentos de la cuenca del río Sonora, generada por el derrame, indicaron que estas matrices no representan riesgo ambiental, considerando: 1) que a los ocho días del suceso el pH del agua superficial de las corrientes afectadas ya se había neutralizado y las concentraciones de los elementos potencialmente tóxicos (EPT) presentes en la solución ácida derramada, con excepción del Al, Fe y Mn (cuyos valores elevados se atribuyen a un origen natural), se encontraban por debajo del límite máximo permisible de la NOM-127; 2) que las concentraciones de Al, Cr, Cu, Ni y Zn en sedimentos están por debajo de los valores de línea base (VLB) de la zona, determinados por el Servicio Geológico Mexicano entre 1999 y 2006 (SGM 1999, 2006); 3) que las elevadas concentraciones de Fe, As, Mn y Pb en suelos y sedimentos de la parte media de la cuenca pueden deberse a su enriquecimiento natural en los flancos este y oeste de la zona o a actividades mineras pasadas (Gutiérrez y Romero 2015).
Por los altos VLB de los EPT presentes en la solución derramada, no es suficiente evaluar su concentración para determinar la contaminación residual (CR) en la cuenca pero la interacción de la solución ácida ferro-cuprífera con los suelos y sedimentos de la cuenca del Río río Sonora y las estrategias de contingencia aplicadas pudieron haber modificado su color, pH y CE. Considerando que la evaluación de parámetros como CE, pH y color son útiles para determinar y delimitar contaminación en suelos ubicados dentro del área de influencia de zonas mineras (Pérez-Martínez y Romero 2015); que el color del suelo es influenciado por la presencia de hierro (USDA 2015) y sulfatos (Sánchez-Marañón et al. 2015), y que estos tres parámetros ayudaron a determinar la CR asociada al derrame de 2014, en la parte media de la cuenca del río Sonora (Fig. 1), donde los carbonatos del suelo neutralizaron la solución derramada y favorecieron los procesos de precipitación y adsorción de los EPT estabilizándolos en el suelo (Rivera et al. 2016), se persiguen los siguientes objetivos: 1) evaluar la eficacia del pH, de la CE y del color como indicadores indirectos de la CR del derrame de 2014, tanto en la superficie y en el eje vertical de los suelos como en los sedimentos de la cuenca del río Sonora, así como en un perfil de suelo realizado en la zona alta de la cuenca, cuyas características morfológicas indican contener minerales arcillosos; 2) determinar de qué manera contribuyeron las arcillas en la retención de los contaminantes, tanto en el eje vertical como en la profundidad del eje horizontal del perfil.
MATERIALES Y MÉTODOS
Área de estudio
La zona de estudio se ubica dentro de la cuenca del río Sonora, en la porción norte y norte-centro del estado de Sonora (Fig. 2). Tiene un clima predominantemente semidesértico templado con lluvias en verano, temperatura media anual de 12 a 18 ºC, verano cálido, precipitación total anual de 400 a 600 mm y un porcentaje de lluvia invernal mayor a 10.2 (CONAGUA 2010).
Fig. 2 Área de estudio. Ubicación de puntos de muestreo de suelos y sedimentos a nivel de cuenca (GM1, GM2 y GM3); ubicación del perfil de suelo TIIZ1B, y ubicación de la secuencia edafosedimentaria (perfil de suelo TIIZ2) (modficada de Ramos 2017)
La cuenca del río Sonora está delimitada al este y al oeste por elevaciones montañosas de rocas sedimentarias, volcánicas y plutónicas que albergan yacimientos minerales (pórfidos cupríferos, vetas, skarns y sistemas epitermales) que se han explotado en diferentes épocas para la obtención de Cu, Mo, W, Pb, Zn, Au y Ag (González-León et al. 2010).
En la parte norte de la cuenca se localiza Cananea, un complejo de pórfidos cupríferos (Bushnell 1988). Comprende el depósito Buenavista del Cobre, que contiene 7140 millones de t de mineral con una ley de Cu de 0.42 % (Singer et al. 2005). La recuperación del Cu en terreros de lixiviación involucra la adición de ácido sulfúrico (H2SO4) para obtener una solución enriquecida con Cu, Fe y otros metales, que es almacenada en el represo Tinajas 1. Esta solución ferro-cuprífera tiene valores bajos de pH y CE elevada, asociados a altas concentraciones de metales disueltos y sulfatos.
Hidrológicamente, la zona corresponde a la cuenca del río Sonora (INEGI 2015). Hacia el río Bacanuchi drena la corriente estacionaria del arroyo Tinajas (Fig. 1) y ambos tienen tributarios de los flancos este y oeste de las partes altas (Ramos 2017). El río Bacanuchi se incorpora a la margen derecha del río Sonora (Leyva 2007), el cual sigue su trayecto varios kilómetros aguas abajo (Vega-Granillo et al. 2011).
Muestreo de suelos y sedimentos a nivel de cuenca
Para la determinación de CR a nivel de cuenca, mediante sus indicadores indirectos, se recolectaron 45 muestras divididas en tres grupos (Cuadro II). El primer grupo (GM1), constituido por materiales con influencia de la solución ácida ferro-cuprífera, consta de una muestra compuesta de los sedimentos del fondo del RT1 (MST) y tres muestras compuestas de suelos y sedimentos remediados, recolectados y depositados en la presa de jales de la mina BVC (MRZ1, MRZ2 y MRZ3). El segundo grupo (GM2) representa los valores de referencia (VR) y consta de 18 muestras superficiales (0-25 cm) de suelos y sedimentos no afectados por el derrame, obtenidas mediante el método tresbolillo descrito en la NMX-AA-132-SCFI-2016 (SCFI 2016) de sedimentos de los márgenes y la parte central de cauces de arroyos tributarios y de suelos de áreas cercanas a los arroyos seleccionados, cerca de la zona de influencia del derrame pero con barreras físicas que impidieron su afectación. El tercer grupo (GM3) consta de 23 muestras compuestas de sedimentos colectados a profundidades de 0-5, 5-25 y 25-50 cm en los márgenes y la parte central de los cauces afectados por la solución ferro-cuprífera y de suelos ubicados a 10 m de los márgenes de dichos cauces. Dentro de este grupo de muestras, T2 y B7 presentaban una coloración parda amarillenta.
CUADRO II MUESTRAS RECOLECTADAS PARA LA DETERMINACIÓN DE CONTAMINACIÓN RESIDUAL A LO LARGO DE LA CUENCA DEL RÍO SONORA
| Grupo de muestras 1 (GM1) | Grupo de muestras 2 (GM2) | Grupo de muestras 3 (GM3) | |||
| Clave de muestra | Tipo de muestra | Clave de muestra | Tipo de muestra | Clave de muestra | Tipo de muestra |
| Fondo del RT1 | Arroyo Tinajas | ||||
| MST | Sedimento sin remediar | VT1 y VT2 | Sedimento | T1-T6 | Sedimento |
| Presa de jales | VT3-VT7 | Suelo | T7-T12 | Suelo | |
| MRZ1 | Material (suelo + sedimento) recolectado y remediado |
Río Bacanuchi | |||
| VB1-VB5 | Suelo | B1-B3 | Sedimento | ||
| MRZ2 | VB6 | Sedimento | B4-B7 | Suelo | |
| Río Sonora | |||||
| MRZ3 | VS1 | Sedimento | S1 y S2 | Sedimento | |
| VS2-VS5 | Suelo | S3 y S4 | Suelo | ||
GM1: con influencia de la solución ácida ferro-cuprífera; GM2: valores de referencia (VR); GM3: zona de influencia del derrame
Selección del sitio para realizar un perfil de suelo y muestreo
El perfil de suelo TIIZ1B, con coordenadas UTM X: 0563987 y Y: 3415429, consta de 130 cm de espesor y está conformado por los horizontes AC, C, 2AC, 2C y 3C. Está aproximadamente 10 km al sur de la mina BVC, sobre la primera terraza del arroyo Tinajas, cuerpo de agua que recibió la descarga de la solución ácida ferro-cuprífera.
La selección del punto para realizar el perfil se basó en el contraste del color del suelo (Cuadro III) ya que, de acuerdo con la tabla Munsell, su coloración natural es café muy oscuro (10YR 2/2 - 7.5YR 2.5/2). Sin embargo, entre los 70 y 124 cm de la cara vertical y hasta una profundidad horizontal de 34 cm, entre los 90 y 100 cm de profundidad vertical, presentaba una tonalidad anómala parda a parda amarillenta (10YR 3/3 - 10YR 3/6) (Fig. 3), similar a la que exhibían los suelos y sedimentos afectados por el vertido minero -recolectados por la empresa minera- y el área de obtención de las muestras T2 y B5, razón por la cual se vinculó con la CR dejada tras el retiro incompleto de suelo afectado en ese punto.
CUADRO III MUESTRAS SIMPLES RECOLECTADAS DEL PERFIL DE SUELO TIIZ1B
| Pared vertical del perfil | Eje horizontal del perfil | |||||||
| Clave de muestra | Horizonte | Color | Profundidad (cm) | Clave de muestra | Horizonte | Color | Profundidad (cm) | |
| 41 | C | 10YR 2/2 | 30-40 | 46 | 2C (90-100 cm) | 10YR 3/4 | 6-10 | |
| 42 | 2AC | 7.5YR 2.5/2 | 50-60 | 47 | 10YR 3/4 | 12-19 | ||
| 43 | 2C | 10YR 3/3 | 80-90 | 48 | 10YR 3/4 | 19-24 | ||
| 45* | 2C | 10YR 3/4 | 90-100 | 49 | 10YR 3/3 | 24-29 | ||
| 44 | 2C-3C | 10YR 3/6 | 100-120 | 50 | 10YR 3/3 | 29-34 | ||
*Muestra tomada de 0 a 6 cm de profundidad en el eje horizontal
Fig. 3 Perfil de suelo realizado en la pared vertical de la terraza del arroyo Tinajas: (a) sección de muestreo a lo largo del eje vertical, (b) sección de muestreo en la profundidad horizontal o eje z. Enmarcadas en líneas punteadas se muestran las zonas con coloración pardo amarillenta
Del perfil se recolectaron 10 muestras simples, cinco a lo largo de la pared vertical y cinco en el eje horizontal (z), hasta una profundidad de 34 cm (Fig. 3 y Cuadro III). Además, se extrajeron los bloques inalterados de suelo 44 (entre los 100-120 cm de profundidad vertical) y 44b (en una profundidad de entre 100 y 120 cm en la vertical y entre 15 y 34 cm en la horizontal) para la elaboración de láminas delgadas y su respectivo análisis micromorfológico.
El muestreo se realizó con espátula de acero inoxidable y las muestras se colocaron dentro de bolsas de polietileno que se aseguraron con cinchos y se etiquetaron debidamente. Asimismo, se registraron en la cadena de custodia que las acompañó hasta el laboratorio en que se analizaron.
Análisis físicos y químicos
Antes de los análisis las muestras se secaron a 60 ºC en una estufa Binder, se homogeneizaron, molturaron y tamizaron en una malla de 2 mm.
Análisis textural
Debido a la participación de las partículas finas del suelo en los procesos de adsorción y a que los compuestos minerales formados debido al contacto del suelo con la solución ferro-cuprífera podrían estar en la porción fina, se determinó realizar una granulometría en las muestras de suelo del perfil TIIZ1B para cuantificar el porcentaje de la fracción arcilla. El análisis se realizó con el método de la pipeta, añadiendo 10 mL del dispersante hexametafosfato de sodio ((NaPO3)6) y 50 mL de agua destilada a 15 g de cada muestra para someterlas a agitación durante 24 h en un vibrador orbital Gallenkamp. Las arenas se separaron mediante lavado y tamizado a malla 63, en tanto que los limos y arcillas se sometieron a sedimentación en agua.
Colorimetría
Los colores pardos, anaranjados, amarillos y rojos en el suelo se relacionan con la presencia de óxidos de hierro (USDA 2015). Debido a la coloración parda amarillenta anómala observada en las muestras T2 y B7, así como en el perfil TIIZ1B, se cuantificaron parámetros del color como luminosidad (L*), vector de la gama rojo al verde (vector a*) y vector de la gama del amarillo al azul (vector b*) en todas las muestras, utilizando un espectrofotómetro modelo sph860/sph900 marca Colorlite, cuyo funcionamiento implementa el método espectral.
Análisis de pH y conductividad eléctrica
Su determinación se realizó en todas las muestras de suelos y sedimentos. Para su medición se preparó una suspensión de cada muestra en una relación sólido-agua de 1:5. Las suspensiones se agitaron durante 1 h a 250 rpm en un agitador orbital MaxQ 2000 marca Thermo Scientific y se dejaron reposar 30 min. El pH se midió con un potenciómetro CON 700 marca Oakton y la CE se midió con un conductímetro Denver Instrument.
Punto de carga cero (PCC)
Mediante este análisis se determinó el pH en el cual la carga de los coloides del suelo es cero. Se calculó en las muestras 41, 43 y 50, preparando suspensiones de 0.05 g de suelo en 50 mL de agua destilada, previamente fijada a pH 2, 4, 6, 8 y 10 mediante la adición de HCl 0.05 M o NaOH 0.22 M, según fuera el caso. Las muestras se sometieron a agitación a 250 rpm en un agitador orbital La-Line. Se midió el pH después de los primeros 15 min de agitación, después a los 45 min y finalmente cada hora hasta que llegó a su estabilización. El PCC se obtuvo calculando el δ pH (pHf - pH0) y graficándolo en función del pH inicial (pH0). El PCC es el valor del pH en el que el δ pH es igual a cero.
Análisis químico
Se determinó la concentración de los elementos Fe, Cu, Mn, Zn, As, Cd, Pb y Cr (presentes en la solución ácida ferro-cuprífera) en cada muestra mediante fluorescencia de rayos X (FRX), utilizando un analizador Niton XL3t marca Thermo Scientific. Para realizar este análisis fue necesario moler las muestras, homogeneizarlas y tamizarlas en malla 60.
El equipo de medición se calibró con una muestra blanco y se determinó por triplicado la concentración de los elementos analizados en los estándares certificados de suelo 2710a Montana Soil y TILL-4PP con concentraciones elementales semejantes a las presentes en las muestras analizadas, mediante los cálculos se determinó una exactitud de la técnica empleada entre 80 y 100 %. En cada una de las muestras analizadas se realizaron tres lecturas y se calculó el coeficiente de variación que resultó de 0.36 a 10.30 %. Estos datos garantizan la confiabilidad de los resultados.
Análisis mineralógicos y micromorfológicos
La determinación de los minerales presentes en las muestras de suelo por medio de difracción de rayos X (DRX) permite establecer diferencias entre zonas no contaminadas y contaminadas mientras que el análisis micromorfológico de las muestras permite observar el arreglo espacial mineral y definir su relación con los contaminantes presentes.
Difracción de rayos X
La mineralogía total se determinó en las muestras 41, 44 y 50 y la mineralogía de arcillas en las muestras orientadas 41, 43, 44 y 50, utilizando un difractómetro Empyrean con filtro de níquel y tubo de cobre de foco fino. Las muestras se analizaron con un portamuestras sin fondo, realizando la medición en un intervalo angular 2ϴ de 4º a 70º en escaneo por pasos de 0.003º y un tiempo de integración de 40 s por paso.
Micromorfología
Elaboración de láminas delgadas
Los bloques inalterados de suelo fueron sometidos a 60 ºC dentro de una estufa Binder durante 24 h para eliminar el exceso de humedad. Se colocaron dentro de bolsas plásticas, se impregnaron con una mezcla preparada con resina poliéster (índice de refracción = 1.65), monómero de estireno, peróxido de metiletilcetona y catalizador K-2000. Después se introdujeron en una cámara de vacío a una presión de aproximadamente 60 cm Hg durante 30 min, y luego se expusieron a la luz solar para su total endurecimiento. Los bloques fueron cortados en una cortadora MK Pro Series con disco de diamante. Una de las caras se pulió con lijas de agua de los números 120, 220, 360 y 400 para después pegarse en un portaobjetos de 7.6 x 5.2 cm con resina ultravioleta y adelgazarse en una cortadora petrográfica Buehler. El adelgazamiento de la lámina se concluyó con lijas de agua de los números mencionados y con abrasivo de carburo de tungsteno en polvo hasta dejarla con un grueso de ~30 µm. Una vez finalizada, se colocó un cubreobjetos sobre cada lámina.
Análisis micromorfológico
Este método consiste en la observación y descripción de edaforrasgos de interés en una lámina delgada de suelo. Para ello se utilizó un microscopio petrográfico Olympus América BX51 con objetivos 2, 4, 10 y 40x, equipado con una cámara fotográfica CoolSnap-Pro Color de Media Cybernetics. La observación se enfocó a la presencia y formas de hierro, minerales de neoformación y rasgos de ataque de minerales primarios del suelo. Para discriminar entre los minerales de hierro y los de manganeso, se utilizó una lámpara de luz transmitida CL 1500 Eco marca Zeiss.
RESULTADOS
Físicos y químicos
Determinación de contaminación residual a nivel de cuenca
Los valores mínimo, máximo y promedio de colorimetría, pH, CE y concentración de EPT en las muestras tomadas a lo largo de la cuenca del río Sonora, se indican en el cuadro IV.
CUADRO IV VALORES MÍNIMO, MÁXIMO Y PROMEDIO DE pH, CE, PARÁMETROS DE COLOR Y CONCENTRACIÓN TOTAL DE EPT EN MUESTRAS TOMADAS PARA LA IDENTIFICACIÓN DE CONTAMINACIÓN RESIDUAL A LO LARGO DE LA CUENCA DEL RÍO SONORA
| pH | CE µS/cm |
L* | a* | b* | As | Cr | Cu | Mn | Pb | Zn | Fe % | |
| mg/kg | ||||||||||||
| Grupo de muestras 1 (GM1) | ||||||||||||
| Mínimo | 2.9 | 1555.7 | 53.9 | 5.6 | 10.3 | 58 | 45 | 461 | 1000 | 61 | 233 | 5.09 |
| Máximo | 7.5 | 5911.3 | 61.1 | 7.6 | 16.1 | 165 | 70 | 1292 | 1300 | 140 | 551 | 9.30 |
| Media | 6.2 | 2828.9 | 57.8 | 6.7 | 13.9 | 103 | 54 | 597 | 1148 | 85 | 336 | 6.30 |
| DSR | 35.7 | 73 | 5.1 | 13.0 | 18.9 | 45 | 20 | 737 | 11 | 44 | 44 | 3.2 × 10-3 |
| Grupo de muestras 2 (GM2) | ||||||||||||
| Mínimo | 5.1 | 24.4 | 47.6 | 3.6 | 2.8 | 20 | 31 | 32 | 452 | 20 | 49 | 1.95 |
| Máximo | 8.8 | 145 | 57.9 | 8.8 | 8 | 222 | 76 | 383 | 2475 | 201 | 464 | 5.62 |
| Media | 7.6 | 69.2 | 51.9 | 5.6 | 5.8 | 48 | 49 | 142 | 1030 | 65 | 157 | 3.69 |
| DSR | 14.1 | 47.8 | 5.9 | 22.1 | 20.2 | 115 | 29 | 70 | 47 | 65 | 62 | 2.7 × 10-3 |
| Grupo de muestras 3 (GM3) | ||||||||||||
| Mínimo | 4.7 | 23.4 | 47.0 | 4.0 | 3.1 | 15 | 35 | 46 | 280 | 21 | 46 | 1.79 |
| Máximo | 9.1 | 1257.0 | 62.0 | 7.3 | 11.8 | 75 | 67 | 530 | 2000 | 252 | 324 | 5.77 |
| Media | 7.4 | 181.3 | 53.0 | 5.1 | 5.6 | 31 | 48 | 160 | 893 | 83 | 156 | 3.15 |
| DSR | 23 | 153.8 | 6.7 | 15.4 | 43.7 | 44 | 17 | 72 | 45 | 81 | 54 | 2.5 × 10-3 |
Colorimetría
Los valores de los parámetros L* y a* en las muestras del GM1 (L* = 53.9-61.1; a* = 5.6-7.6) y del GM3 (L* = 47-62; a* = 4-7.3) son muy cercanos o caen dentro del rango de los VR (GM2) (L* = 47.6-57.9; a* = 3.6-8.8). Por el contrario, los valores del vector b* del color de las muestras del GM1 (de 10.3 a 16.1) y GM3 (de 3.1 a 11.8) llegan a superar los VR (GM2) (de 2.8 a 8).
pH y conductividad eléctrica
Los valores de pH tanto del GM1 (2.9 a 7.5) como del GM3 (4.7 a 9.1) están muy cercanos o dentro del rango de los VR (GM2) (5.1 a 8.8), los cuales van desde moderadamente ácidos hasta fuertemente alcalinos. Sólo la muestra MST presentó un valor de pH extremadamente ácido (2.9).
En cuanto a la CE, los valores del GM1 (1555.7 a 5911.3 µS/cm) y del GM3 (23.4 a 1257 µS/cm) claramente rebasan los VR (GM2) (24.4-145 µS/cm), con excepción de la muestra T10 (23.4 µS/cm).
Fluorescencia de rayos X
En cuanto a las concentraciones de los EPT, las de As, Cr y Mn son mayores en los VR (GM2) respecto a las muestras de los GM1 y GM3. La concentración de Cu de las muestras del GM3 (excepto B7) está dentro de los VR (GM2), que son rebasados por la concentración en las muestras del GM1. La concentración de Pb de las muestras del GM1 está dentro de los VR (GM2) y sólo tres muestras del GM3 (T1, T2 y T7) los rebasan. La concentración del Zn en las muestras del GM3 está dentro de los VR (GM2) y sólo una muestra del GM1 (MST) los rebasa. La concentración de Fe de las muestras del GM1 (excepto MST) y del GM3 (excepto B7) está dentro de los VR (GM2). Finalmente, la concentración del Cd en todas las muestras se encuentra por debajo del límite de detección del equipo.
Perfil TIIZ1B
Textura
El perfil de suelo TIIZ1B se clasificó como skeletic orthofluvic fluvisol (loamic) (WRB 2015). Por su porcentaje de las fracciones arena (57 a 68.5 %), limo (21.4 a 28 %) y arcilla (9 a 16.5 %) (Fig. 4), corresponde a una clase textural franco arenosa (CA) (Siebe et al. 2006|).
Colorimetría
Los resultados de colorimetría para la pared vertical (Fig. 4) del suelo indican que los valores de los parámetros L*, a* y b* son menores en las muestras 41 y 42 y aumentan en las muestras 43, 44 y 45, presentándose colores más oscuros en la porción del suelo visiblemente no afectada por el vertido minero y más claros en la parte afectada, además de que la porción afectada tiene una tendencia mayor hacia la gama cromática del amarillo. En el eje horizontal (Fig. 5), los valores L* (56.7 a 54.6), a* (5 a 4.2) y b* (9.8 a 6) tienden al descenso, indicando colores más claros hacia el interior y disminución en su tendencia hacia las gamas cromáticas del amarillo y rojo.
pH y conductividad eléctrica
A lo largo de la pared vertical, en las muestras cuyo color no evidencia afectación por contacto con el vertido minero, el pH es ≥ 8.17 y la CE ≤ 60.1 µS/cm, mientras que en las muestras que presentan coloración parda amarillenta el pH es ≤ 4.85 y la CE rebasa los 930 µS/cm (Fig. 6).
A lo largo de los 34 cm muestreados en el eje horizontal (eje z), el pH se incrementa desde 3.28 hasta 4.55 y la CE tiende al decremento, yendo de 1373 µS/cm hasta 707 µS/cm (Fig. 7).
Punto de carga cero

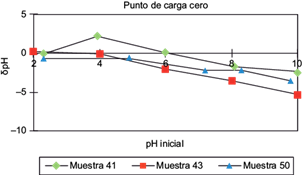

La muestra 41 tiene un PCC a pH 2.3 y otro a pH 6.1. El de la muestra 43 es a pH 3.7 y en la muestra 50 no se pudo determinar, aun cuando el pH en equilibrio de la suspensión alcanzó un valor cercano a 2 (Fig. 8).
Fluorescencia de rayos X
La concentración de los EPT en el perfil de suelo TIIZ1B se comparó con la media de la concentración de estos elementos en una secuencia edafosedimentaria (perfil TIIZ2), localizada sobre la margen del arroyo Tinajas (aproximadamente 7 km al sur del perfil TIIZ1B [Fig. 2]) y que no presentó impacto asociado con el vertido minero (Romero 2017) ni con la media de los VLB obtenidos de sedimentos de corrientes tributarias del arroyo Tinajas (SGM 1999, 2006).
De los EPT analizados, el As, el Cu y el Fe muestran concentraciones cercanas o por debajo de la media (Fig. 9) de las concentraciones de comparación (Cuadro V) entre los 30 y 60 cm de la pared vertical, pero presentan un incremento considerable hacia la base del perfil y en algunas profundidades del eje horizontal. Cabe señalar que la concentración del Cd en todas las muestras se encuentra por debajo del límite de detección del equipo.
Fig. 9 Concentración total de los EPT analizados en los ejes vertical y horizontal del perfil de suelo TIIZ1B, comparada con su concentración media en el perfil TIIZ2 y en los Valores de Línea Base (VLB) obtenidos a partir de sedimentos de corrientes tributarias del Arroyo Tinajas por el Servicio Geológico Mexicano (1999 y 2006)
CUADRO V CONCENTRACIÓN MEDIA EN EL PERFIL TIIZ2 Y EN LOS VALORES DE LÍNEA BASE DEL SGM (1999, 2006) DE LOS EPT ANALIZADOS
| Referencia | As | Cr | Cu | Mn | Pb | Zn | Fe % |
| mg/kg | |||||||
| Perfil TIIZ2 | 31.80 | 113.61 | 85.04 | 1079.44 | 76.69 | 179.55 | 3.43 |
| Valores de línea base | 29 | 58 | 156 | 1445 | 100 | 217 | 3.85 |
En el caso del As, a lo largo del eje vertical, su concentración en los horizontes C y 2AC (de 30 a 60 cm) es menor a 22 mg/kg, se incrementa a 76.91 mg/kg en el horizonte 2C (entre 80 y 90 cm) y desciende a 50.31 mg/kg en los horizontes 2C y 3C (entre 100 y 120 cm); en cuanto al eje horizontal, su concentración tiende a disminuir con la profundidad, siendo de 70.62 mg/kg en los primeros 6 cm y de 21.47 mg/kg entre los 29 y 34 cm.
El comportamiento del Cu es similar al del As a lo largo del eje vertical. Dentro de los horizontes C y 2AC su concentración es ≤ 103.65 mg/kg y se incrementa por arriba de 242.35 mg/kg en los horizontes 2C y 3C (entre 80 y 120 cm). A profundidad, en el eje horizontal, su concentración tiende a incrementarse, yendo de 242.35 mg/kg en los primeros 6 cm a 487.08 mg/kg entre los 29 y 34 cm.
En cuanto al Fe, su tendencia difiere del Cu y el As, aunque su concentración se incrementa de 3.33-3.60 %, en los horizontes C y 2AC (entre 30 y 60 cm), hasta ≤ 4.97 % en los horizontes 2C y 3C (entre 80 y 120 cm). A profundidad, en el eje horizontal, disminuye de 4.97 % en los primeros 6 cm hasta 3.70 % entre los 29 y 34 cm.
Difracción de rayos X
La mineralogía de las muestras analizadas se conforma por cuarzo (SiO2), plagioclasa de composición intermedia ((Na,Ca)(Si,Al)3O8)), feldespato potásico ((K,Na,Ca,Ba,NH4)(Si,Al)4O8) y/o anfíbol tipo actinolita (trazas), así como por arcillas, predominantemente esmectita, seguida de illita y caolinita (Fig. 10). Particularmente, la muestra 44 contiene yeso (CaSO4·2H2O) y coquimbita (Fe2+3(SO4)3·9H2O).
Fig. 10 Difractogramas de arcillas orientadas. Tanto en la muestra no contaminada (41) como en la contaminada (44) predomina la esmectita, seguida de la illita y la caolinita
Análisis micromorfológico
Mediante la observación de las láminas delgadas 44 y 44(b) (Fig. 11) se detectó abundante precipitación de hierro alrededor de los cristales minerales y como recubrimiento de éstos, así como yeso en hábito acicular y de neoformación dentro de los poros.
Fig. 11 Evidencias de afectación del suelo por el vertido minero. (a) Precipitados de compuestos de hierro sobre un fragmento de roca del suelo. (b) Yeso acicular con crecimiento intraporos asociado a precipitados de hierro y material de grano fino. (c) Crecimiento de finos cristales de yeso en la periferia de un fragmento de roca
DISCUSIÓN
Relación del pH, la CE y los parámetros de color con la concentración total de los EPT a nivel de cuenca
En el cuadro VI se muestra la correlación existente entre los indicadores indirectos (pH, CE y parámetros de color determinados) y la concentración de los EPT analizados en las muestras a lo largo de la cuenca del río Sonora.
CUADRO VI MATRIZ DE CORRELACIÓN ENTRE LOS PARÁMETROS INDIRECTOS (pH, CE Y COLOR) Y LA CONCENTRACIÓN DE LOS EPT DE LAS MUESTRAS PARA DETERMINAR CR A NIVEL DE CUENCA
| pH | CE | L* | a* | b* | As | Cr | Cu | Fe | Mn | Pb | Zn | |
| pH | 1 | |||||||||||
| CE | -0.43 | 1 | ||||||||||
| L* | -0.23 | 0.45 | 1 | |||||||||
| a* | -0.47 | 0.46 | 0.19 | 1 | ||||||||
| b* | -0.56 | 0.75 | 0.66 | 0.67 | 1 | |||||||
| As | -0.33 | 0.52 | 0.26 | 0.29 | 0.55 | 1 | ||||||
| Cr | -0.36 | 0.27 | -0.18 | 0.35 | 0.20 | -0.06 | 1 | |||||
| Cu | -0.61 | 0.91 | 0.42 | 0.46 | 0.80 | 0.62 | 0.35 | 1 | ||||
| Fe | -0.48 | 0.77 | 0.10 | 0.50 | 0.64 | 0.62 | 0.35 | 0.79 | 1 | |||
| Mn | -0.59 | 0.13 | -0.22 | 0.33 | 0.25 | 0.11 | 0.48 | 0.30 | 0.49 | 1 | ||
| Pb | -0.77 | 0.14 | 0.18 | 0.17 | 0.31 | 0.15 | 0.33 | 0.33 | 0.25 | 0.67 | 1 | |
| Zn | -0.77 | 0.60 | 0.22 | 0.30 | 0.58 | 0.43 | 0.46 | 0.78 | 0.67 | 0.70 | 0.74 | 1 |
Los valores de correlación lineal (de 0.62 a 0.79) indican una asociación del Fe con el Cu y el As, elementos que habrían enriquecido los suelos y sedimentos afectados por la solución ferro-cuprífera, mientras que la correlación lineal entre Pb y Mn (0.67) estaría relacionada con su alta concentración natural en la zona (SGM 1999, 2006). La buena correlación lineal del Zn (de 0.67 a 0.78) con prácticamente todos los EPT impide utilizarlo como guía para determinar CR.
En cuanto al pH, existe una moderada correlación lineal negativa con Cu, Pb y Zn (entre -0.61 y - 0.77), pero la similitud en los valores de pH de las muestras con afectación por la solución ferro-cuprífera respecto a los VR (GM2), no permite usarlo como indicador de CR.
La correlación lineal entre la CE y el vector b* del color (r = 0.75), se refleja en la correlación lineal de la CE con As, Cu y Fe (entre 0.50 y 0.91) y en la del vector b* del color con estos mismos EPT (0.55-0.80). Esto sugiere que la afectación de suelos y sedimentos con la solución ácida ferro-cuprífera propició la precipitación de sulfatos y la coprecipitación de compuestos amorfos de Fe y As, así como formación de carbonatos e hidróxidos de Cu (Ramos 2017).
Lo anterior denota que en un estudio generalizado de la cuenca, la alta concentración natural (VR del GM2) de los EPT en la zona enmascara la CR pero la CE y el vector b* del color son indicadores indirectos de la misma y con ellos se determinó la CR de manera certera en las muestras B7 y T2.
Uso de CE, pH y color para determinar contaminación residual en el perfil TIIZ1B
En este apartado se discute la utilidad de la CE, el pH y el color para delimitar la CR en un perfil de suelo localizado sobre el arroyo Tinajas, aproximadamente a 4.5 km al sur del punto T2.
En el análisis de campo, el color fue el parámetro morfológico guía para detectar la CR del derrame de la solución ácida ferro-cuprífera en el perfil de suelo estudiado. De acuerdo con los resultados físico-químicos y mineralógicos, las variaciones en algunas propiedades del suelo tienen correlación con los cambios de color, mientras que otras muestran un comportamiento opuesto.
La parte superior del perfil (entre 30 y 80 cm) tiene los valores más bajos en los parámetros del color L*, a* y b*, pH alcalino y CE ≤ 60 µS/cm, que se consideran como los valores naturales del suelo. A partir de los 80 cm de la pared vertical, el aumento en los valores de L*, a* y b*, la disminución del pH (hasta 3.44) y el incremento en la CE (hasta 1131 µS/cm) evidencian la afectación del suelo con la solución ferro-cuprífera. A medida que aumenta la profundidad en el eje horizontal, los valores de L*, a* y b* disminuyen, el pH se incrementa y la CE se recupera después de un notable incremento, lo cual indica disminución más no ausencia de CR.
En cuanto al pH, su comportamiento es inverso al de la tonalidad amarilla (b*) y similar al de la tonalidad roja (a*), lo que indica relación con la afectación del suelo por la solución ácida ferro-cuprífera que propició la disminución del pH del suelo y tonalidades amarillas en el mismo por la precipitación de compuestos amorfos de hierro (USDA 2015), cuya poca cristalinidad no permitió detectarlos mediante DRX.
Por otro lado, la correlación de la CE con el parámetro L* podría deberse a la precipitación de sulfatos, que con su color blanco aumentaron la luminosidad. El yeso fue detectado por DRX entre los 90 y 100 cm de profundidad en el eje vertical, mientras que en la parte superior del perfil y entre los 29 y 34 cm de profundidad en el eje horizontal, está ausente. Adicionalmente, la micromorfología señala que la precipitación intraporos de cristales aciculares de yeso y alrededor de granos minerales forma cristales que son más pequeños conforme aumenta la profundidad.
Punto de carga cero y retención de metales pesados
Pese al enriquecimiento natural en la zona de los EPT presentes en la solución ácida ferro-cuprífera (SGM 1999, 2006), de acuerdo con los resultados obtenidos, la media de la concentración de As, Cu y Fe en los VLB y en el perfil TIIZ2 es rebasada en el perfil de suelo TIIZ1B a partir de los 80 cm de profundidad en el eje vertical y en ciertas profundidades del eje horizontal.
El PCC y el pH favorecieron mecanismos de retención que explican el comportamiento de la variación en la concentración de dichos EPT. En el caso del As y el Fe, la concentración disminuye con la profundidad en el eje horizontal mientras que en el caso del Cu ocurre lo contrario.
El PCC de las muestras analizadas está influenciado por las arcillas detectadas, específicamente por las esmectitas (PCC: 2.5) (Domènech y Peral 2006) y las caolinitas (PCC: 4.7) (Moore y Reynolds 1997). Las arcillas esmectíticas predominan en el suelo estudiado y no sufrieron destrucción pese al pH ácido del suelo adquirido al contacto con la solución ferro-cuprífera vertida.
El aumento en la concentración del As a partir de los 80 cm de profundidad en el eje vertical y la similitud en sus valores hasta los 19 cm de profundidad en el eje horizontal puede deberse a dos mecanismos de retención: 1) coprecipitación del As con compuestos de Fe (cuya concentración tiene una correlación positiva con la del As, tanto en el eje vertical como en el eje horizontal del perfil de suelo aquí estudiado) que, en caso de ser hidróxidos, atraparían al As (Romero et al. 2007), y 2) sustitución del sulfato (SO4 2-) por As (en forma de arseniato (AsO4 3-)) en la estructura de minerales del grupo de la jarosita, como la coquimbita (Fe2+ 3(SO4)3·9H2O), detectada entre los 100 y 120 cm de profundidad vertical del perfil de suelo, donde también es evidente un incremento en la concentración del Fe y en los valores de la conductividad eléctrica. La habilidad de los minerales del grupo de la jarosita para incorporar As (en forma de arseniato (AsO4 3-)) en su estructura se ha corroborado en varios estudios, tal como lo reportan Paktunc y Dutrizac (2003).
Tomando en cuenta que uno de los factores para la precipitación del Fe a partir de una solución iónica es el incremento del pH, se considera que su precipitación se vio favorecida por el cambio del mismo entre la corriente tributaria del arroyo Tinajas (cuyo pH se acidificó al recibir la solución ferro-cuprífera derramada) en la parte alta de la cuenca del río Sonora y el suelo donde quedó retenido. Para este último se considera un pH natural básico, ya que su valor en los horizontes sin evidencia de CR (C y 2AC) es > 8 y la media del pH en los VR (GM2) y en el perfil TIIZ2 es de 7.6 y 8.1, respectivamente.
Finalmente, el incremento en la concentración del Cu con la profundidad a lo largo del eje horizontal del perfil, pudo deberse al aumento del pH o a la carga adquirida por el suelo, que promovieron procesos de adsorción influenciados por el PCC de los coloides. Esto se debe a que el pH del suelo tiende a incrementarse con la profundidad horizontal del perfil, y entre los 29 y 34 cm es mayor que el PCC (influenciado por la presencia de esmectita) de esa misma muestra, lo cual favorece que los coloides adquieran carga predominantemente negativa, aumentando la capacidad de retención del Cu.
Asimismo, hay cambios en la concentración de los elementos contaminantes en distancias cortas dentro del perfil estudiado, por lo que si se atribuye el color pardo amarillento a la presencia de Fe, se estaría detectando solamente la contaminación generada por éste y por el As, no así la del Cu, cuya alta concentración a mayor profundidad en el eje horizontal coincide con valores anómalos de pH y CE.
Considerando que a nivel de cuenca el amplio rango del pH en los VR (GM2) impide a este parámetro actuar como indicador de la CR y que el estudio localizado de esta última en el perfil TIIZ1B muestra que algunas propiedades del suelo tienen correlación con el cambio de color en tanto que otras exhiben un comportamiento opuesto, se puede establecer que el uso individual de indicadores indirectos (color, pH y CE) podría resultar inútil para determinar la CR; sin embargo, su uso conjunto incrementa la eficacia para determinarla en suelos y sedimentos con fines de remoción, sin encarecer significativamente los costos de los trabajos realizados para tal fin.
Aunque la empresa minera llevó a cabo el retiro y disposición de 6093 m3 de suelos y sedimentos perceptiblemente afectados (Gutiérrez y Romero 2015), los EPT asociados a la CR generada por el vertido de la solución ácida ferro-cuprífera en los suelos y sedimentos se encuentran en formas estables (ya sea retenidos en minerales preexistentes o dentro de formas minerales de neoformación) y continuarán así mientras las condiciones de pH y/o redox no sean alteradas por un derrame similar (Ramos 2017).
CONCLUSIONES
A nivel de cuenca, el incremento del valor de la CE y la magnitud del vector de color b* permitió determinar CR asociada al derrame de la solución ácida ferro-cuprífera en los puntos de muestreo T2 (arroyo Tinajas) y B7 (río Bacanuchi).
En el perfil de suelo, el pH ácido, el incremento de la CE y el aumento de la coloración amarilla y la luminosidad, permitieron identificar la porción del suelo afectada con contaminación residual derivada del vertido de 2014.
El cambio en las propiedades físicas del suelo del perfil TIIZ1B (pH, CE y color) está correlacionado tanto con la neoformación de sulfatos como con la variación en la concentración de EPT, en este caso, As, Cu y Fe. La retención de estos últimos se vio favorecida por procesos de coprecipitación (compuestos de Fe que atraparon al As) e incorporación de elementos a algunas estructuras minerales (sustitución de sulfatos por arseniatos en la estructura de minerales del grupo de la jarosita), así como por procesos de adsorción influenciados por el PCC de coloides (como las arcillas esmectíticas [caso del Cu]).
Los parámetros color, pH y CE actuaron como indicadores indirectos de la contaminación residual en suelos y sedimentos de la cuenca del río Sonora, por lo que su evaluación aumenta la eficacia de su determinación y delimitación.
