INTRODUCCIÓN

La generación de residuos sólidos urbanos (RSU) en México en 2015 fue de 53 100 000 t con una producción per cápita promedio diaria de 1.2 kg (^{SEMARNAT 2016a}). En 2012, la región centro del país concentró el 51 % de la generación de RSU, seguida por la región frontera norte con 16.4 % y la Ciudad de México con el 11.8 % (^{SEMARNAT 2016a}). De 1997 a 2012, el patrón de generación de RSU se ha incrementado en las diferentes regiones, si bien con diferencias debidas al grado de desarrollo económico, medido como la contribución relativa de las entidades al producto interno bruto nacional. De esta manera, en el mismo periodo, el mayor aumento se presentó en la región frontera norte con un 214 %, pasando de una producción anual de 3 153 670 t a 6 748 850 t, seguido de la zona centro con un incremento del 53 %, la sur con 49 % y la Ciudad de México con 20 %. El mayor aumento en la región frontera norte se debe a que los centros urbanos fronterizos han crecido de manera importante en las últimas décadas, principalmente por la instalación de plantas de ensamble y manufactureras. Sin embargo, la tasa de crecimiento de la infraestructura ambiental regional ha sido inferior a la económica, lo cual ha impactado negativamente en los recursos naturales, afectando el medio ambiente y la salud pública. Otro aspecto significativo es que la vecindad con EUA ha propiciado el intercambio de patrones culturales, afectando el modo de vida y el consumo de bienes, lo que también ha contribuido al incremento en la generación de residuos.

Aunque existe una extensa literatura sobre sistemas de manejo y caracterización de los residuos sólidos urbanos en México, ésta se ha concentrado principalmente en los residuos de origen domiciliario y un poco menos en los sectores comercial, de servicios y de instalaciones educativas (^{Durán-Moreno et al. 2013}, ^{Araiza-Aguilar et al. 2017}). En cuanto a la caracterización y manejo de residuos sólidos no peligrosos generados por la industria, las entidades federativas se encargan prácticamente de los registros. De los generadores de residuos de manejo especial, el sector industrial tiene mayor área de oportunidad para cumplir una de las premisas fundamentales de la Ley General para la Prevención y Gestión Integral de los Residuos (^{SEMARNAT 2003}), que es la valorización debida al volumen de residuos generados. Al determinar la generación anual promedio de residuos de manejo especial en nuestro país durante el periodo 2006-2012 (^{INECC 2012}), se observó que la mayor cantidad correspondió a las excretas de ganado porcino y bovino lechero (66 710 000 t), seguidas por papel y cartón (6 820 000 t), y en tercer lugar los residuos de construcción y demolición (6 110 000 t). Las dos primeras corrientes residuales pueden insertarse en sistemas de generación de energía a partir de residuos.

A diferencia de la recolección en el sector domiciliario, los residuos de manejo especial generados por la industria no se mezclan en su mayoría con compuestos orgánicos de alto contenido de humedad, lo cual representa una ventaja para asociarles un valor en la cadena económica (^{Rahman et al. 2015}). La valorización de los residuos generados por el sector industrial se lleva a cabo mediante reciclado mecánico o químico para aquellas corrientes de materiales correctamente segregados (^{Ragaert et al. 2017}), o bien mediante sistemas térmicos para las mezclas de materiales no susceptibles de reciclaje que aprovechan el valor energético de estos desechos (^{Lombardi et al. 2015}). En la gestión de residuos sólidos, la valorización energética es una de las vías con mayor potencial real desde un punto de vista técnico, ecológico y económico (^{Ferreira et al. 2017}). La valorización energética de residuos sólidos en un horno cementero se destaca por el impacto positivo al medio ambiente, como se ha reportado para la industria cementera en México (^{Güereca et al. 2015}).

Por lo anterior, este estudio se enfocó al análisis del potencial de residuos sólidos industriales no reciclables generados en Ciudad Juárez, Chihuahua, México, como combustibles alternos en un horno cementero. Esto, a través de la determinación de la generación y caracterización de parámetros críticos recomendados por la industria cementera y criterios de la Asociación Europea Responsable de la Incineración y el Tratamiento de Residuos Especiales (EURITS, por sus siglas en inglés), para residuos con uso como combustibles alternos en un horno cementero (^{EC 2003}, ^{Madlool et al. 2011}). Los residuos sólidos evaluados fueron principalmente de la industria manufacturera, nogalera y maderera, que comprenden los residuos de biomasa, neumáticos y los residuos categorizados como fracción residual orgánica de eficiencia energética (FROEE). Este último agrupa mezclas de residuos compuestas por madera, papel y cartón, plástico, así como textiles (naturales y sintéticos).

La generación de FROEE reportada en 2015 para la Ciudad de México fue de 89 600 t (^{SEDEMA 2015}), en tanto que el promedio anual de Ciudad Juárez reportado al gobierno estatal de Chihuahua en 2015 fue de 117 100 t. La composición porcentual de las cuatro categorías de residuos FROEE fue muy similar en ambas ciudades: 72.40 % para cartón y papel en la Ciudad de México frente a 73.56 % en Ciudad Juárez; para madera fue de 12.68 % en la Ciudad de México contra un 13.59 % en Ciudad Juárez. En el caso de plásticos se tuvo un 13.24 % en la Ciudad de México y en Ciudad Juárez un 12.22 %. El aporte más bajo fue en textiles, con 1.68 % en la Ciudad de México y 0.64 % en Ciudad Juárez (fuente: base de datos inédita generada con el apoyo de la Secretaría de Desarrollo Urbano del estado de Chihuahua). Por lo tanto, Ciudad Juárez tiene un alto potencial para recuperación de corrientes residuales de alto valor energético, las cuales al presentarse mezcladas o como materiales compuestos no son susceptibles de reciclaje por el alto costo de separación.

El objetivo del presente estudio fue identificar corrientes de residuos generados por las empresas representativas de la manufactura automotriz y electrónica, así como de las industrias nogalera y maderera en Ciudad Juárez, Chihuahua, no aprovechables para reciclaje pero que pueden ser valorizados como combustibles alternos en horno cementero tubular giratorio. Esto, de conformidad con los criterios internacionales de la industria cementera con valores máximos para poder calorífico inferior y contenido de contaminantes como cloro y azufre expresados como porcentaje de masa.

MATERIALES Y MÉTODOS

RESULTADOS Y DISCUSIÓN

La caracterización de los componentes químicos en residuos sólidos es necesaria cuando se valoran como combustibles alternos. Los parámetros que se recomienda caracterizar en residuos con uso como combustibles alternos en horno cementero, de acuerdo a los criterios tanto de la Asociación Europea Responsable de la Incineración y el Tratamiento de Residuos Especiales (EURITS, por sus siglas en inglés) como de la industria cementera, son principalmente poder calorífico (> 3343 kcal/kg), contenido de cloro (< 0.2 y < 0.6 % por planta cementera), azufre (< 2.5 %), humedad (< 20 %) y metales (en mg/kg) (totales < 2500; Hg < 10; Cd + Tl + Hg < 100 (^{EC 2003}, ^{Madlool et al. 2011}, ^{Mokrzycki y Uliasz-Bochenczyk 2003}).

Se llevó a cabo la caracterización de residuos industriales no reciclables generados por empresas representativas de los principales sectores de manufactura y transformación en Ciudad Juárez, clasificados como biomasa, neumáticos y FROEE. El primero se compone de biomasa de cáscara de nuez y aserrín de madera, mientras que el último se compone de varios tipos de plásticos, vestiduras de autos y cartón (Fig. 1). Estos residuos provienen de diferentes industrias de Ciudad Juárez con distintos giros, principalmente manufactura automotriz y electrónica, e industrias papelera, nogalera, maderera, etc. En el cuadro I se muestran los datos de caracterización de residuos industriales no reciclables generados por las empresas representativas de los principales sectores de manufactura y transformación en Ciudad Juárez. Puede observarse que los residuos de biomasa son los que se generan en mayor proporción, seguidos por los de tipo FROEE y neumáticos. La tendencia en la generación de distintos residuos industriales coincide con la actividad económica del estado de Chihuahua, que es el productor número uno de nuez (^{Reyes-Vázquez y Urrea-López 2016}) y segundo en la producción de madera en México (^{SEMARNAT 2016b}). Ambos procesos aportan gran cantidad de residuos de cáscara de nuez y aserrín de madera. Se estima que en 2015 se generaron entre 12 700 y 17 400 t de residuos de cáscara de nuez en Chihuahua, tomando en cuenta que en ese año se produjeron 79 000 t de nuez, de las cuales el 40 % se vendió descascarada, y 40-50 % del fruto corresponde a cáscara. En otro estudio se reportó que en Chihuahua se generan aproximadamente 201 396 t de residuos de biomasa forestal (^{Moreno-López et al. 2017}). Las manufacturas automotriz y aeroespacial también son relevantes en Ciudad Juárez, y por tanto generan parte importante de los residuos no reciclables tipo FROEE. De acuerdo con una base de datos de la Secretaría de Desarrollo Urbano y Ecología (SEDUE) del gobierno de Chihuahua, que concentra los datos reportados por las industrias generadoras de residuos, el promedio anual de residuos en Ciudad Juárez para el periodo 2009-2015 fue de 204 600 t. Entre estos residuos, la categoría FROEE tiene la siguiente composición porcentual en masa: cartón y papel (73.56 %), madera (13.59 %) y plásticos (12.22 %) (fuente: base de datos inédita generada con el apoyo de la SEDUE de Chihuahua).

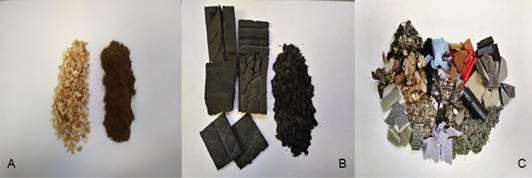

Fig. 1 Tipos de residuos industriales no reciclables generados en Ciudad Juárez, Chihuahua, que se caracterizaron para su valorización como combustibles alternos en horno cementero. (a) biomasa de aserrín y cáscara de nuez, (b) neumáticos y (c) mezcla de varios residuos plásticos, vestiduras de autos y cartón, clasificada como fracción residual orgánica de eficiencia energética (FROEE)

La disposición de los residuos genera costos e impactos ambientales, así como reducción del tiempo de vida útil de los rellenos sanitarios o sitios de disposición; por ello su valoración como combustibles alternos en horno cementero es una estrategia de interés tanto para los generadores como para las plantas cementeras, ya que se facilitaría la disposición y gestión de los residuos y a la vez se aprovecharía su poder calorífico de forma directa. De acuerdo con los resultados de caracterización (cuadro I), se observa que el poder calorífico de los tres tipos de residuos es superior al recomendado para combustibles alternos, correspondiendo el valor más alto a neumáticos seguidos por los residuos FROEE y la biomasa.

Los neumáticos se caracterizan por tener un alto poder calorífico. ^{Kaantee et al. (2004)} y ^{Lamas et al. (2013)} lo estimaron en 7500 a 8908 kcal/kg, con un valor promedio de 8479 kcal/kg (^{Aranda-Usón et al. 2013}), lo cual corresponde a lo establecido en el presente trabajo. Con relación a los residuos FROEE, gran aporte de su poder calorífico proviene de los componentes plásticos, ya que éstos en su mayoría aportan hasta 10 748 kcal/kg, que incluso se comparan con o sobrepasan el correspondiente a combustibles fósiles (^{Zhou et al. 2014}). Aunque presentó el menor poder calorífico, la biomasa es adecuada para su uso como combustible alterno. El valor medido en biomasa es comparable con los reportados para biomasa de madera (3350 a 4300 kcal/kg) y biomasa agrícola (4290 kcal/kg) (^{Raj et al. 2015}).

Otro parámetro crítico en la valoración de residuos como combustibles alternos es el contenido de cloro. Los residuos de neumáticos y de biomasa cumplen con el valor recomendado para su uso como combustibles alternos; sin embargo, la mezcla de residuos FROEE sobrepasa ese valor, lo cual se atribuyó a alguno de sus componentes plásticos (poliuretanos) o vestiduras automotrices sintéticas que comúnmente contienen plásticos como vinilos policlorados. En reportes previos se indica que los plásticos con mayor contenido de cloro son los cloruros de polivinilo (PVC), los cuales contienen del 52 al 58 % en peso de cloro (^{Zhou et al. 2014}). En la literatura se establece que cuando se usan residuos con alto contenido de cloro como combustibles alternos en el horno cementero, el cloro se libera y debido a las condiciones del proceso reacciona con compuestos alcalinos como el Ca, Na y K, lo que provoca fenómenos de volatilización y condensación que desestabilizan el proceso (^{Enders y Haeseli 2011}). En la planta cementera de interés, solamente se pueden utilizar residuos o mezclas de residuos como combustibles alternos con contenido de cloro < 0.6 % para mantener la estabilidad del proceso y las emisiones, por lo que fue importante identificar los compuestos que aportan cloro en la mezcla inicial de residuos FROEE, con el fin de descartarlos y obtener una mezcla adecuada.

Con relación al contenido de azufre, humedad y cenizas, están dentro de los valores recomendados para combustibles alternos en los tres tipos de residuos caracterizados. Solamente se destaca mayor contenido de S en neumáticos y mayor humedad en biomasa, cuyos valores son comparables con lo reportado en promedio para azufre en llantas (1.54 %) y humedad en biomasa agrícola (7.6 %) (^{Kaantee et al. 2004}). El azufre implica problemas de emisión de contaminantes como SO_x (^{Li et al. 2009}), en tanto que el aumento de humedad disminuye el poder calorífico liberado.

Del análisis elemental, el contenido de carbono es mayor en neumáticos, seguido de FROEE y biomasa, lo cual corresponde a la tendencia de poder calorífico en los residuos, ya que a mayor contenido de carbono mayor poder calorífico. El contenido de metales pesados también es un parámetro importante en los combustibles alternos, debido a que podrían incorporarse en el producto final o liberarse al medio ambiente a través de las emisiones de partículas. El contenido de metales totales fue de 85.1, 255.1 y 1342.28 mg/kg para los residuos de biomasa, neumáticos y mezcla de residuos FROEE, respectivamente. Con relación al contenido de mercurio se obtuvieron 0.01, 1.51 y 0.4 mg/kg en residuos de biomasa, neumáticos y mezcla de residuos FROEE, respectivamente. Los metales cadmio y talio no se detectaron en ninguna de las muestras de residuos, por lo que la sumatoria de Cd, Tl y Hg sería igual al contenido de Hg. Cabe notar que los valores de metales pesados detectados en los residuos son menores a los recomendados para residuos como combustibles alternos por los criterios internacionales EURITS (en mg/kg, metales totales < 2500; Hg < 10; Cd + Tl + Hg < 100), por lo que no representarían un problema en el coprocesamiento de los residuos en el horno cementero.

En un estudio previo se evaluaron diferentes tipos de residuos como combustibles alternos en la producción de cemento, los cuales presentaron variaciones importantes en el contenido de metales. Entre éstos se incluyeron plásticos y una mezcla con 12 corrientes diferentes de residuos. En ambos casos, el contenido de metales estuvo dentro de lo recomendado y se observó que no aportó efectos negativos, tanto en emisiones de partículas como en calidad del producto durante su coprocesamiento en tasas de sustitución del combustible convencional del 20.6 y 9.6 %, respectvamente (^{Parlikar et al. 2016}).

Después de este análisis, se estableció que la mayoría de los residuos evaluados cumplen con todos los parámetros críticos para combustibles alternos en horno cementero. Solamente en la mezcla inicial de residuos FROEE se observó que el cloro estaba por arriba de lo recomendado, lo cual se atribuyó a alguno de sus componentes plásticos, así como a vestiduras automotrices. Por ello fue importante clasificar e identificar los componentes plásticos que conforman este tipo de residuos, así como caracterizar los parámetros críticos de cada componente plástico, particularmente su contenido de cloro, al igual que en residuos de vestiduras automotrices y cartón. Esto con el fin de descartar los residuos con alto contenido de cloro y obtener una mezcla FROEE adecuada para uso como combustibles alternos en el horno cementero.

Primero, se separaron y clasificaron los componentes de la mezcla de residuos FROEE y los componentes plásticos se caracterizaron mediante espectroscopia de infrarrojo. En la figura 2 se muestran los principales plásticos identificados con este método, así como el contenido de cloro y poder calorífico de los diferentes plásticos, vestiduras automotrices y cartón. Como referencia, también se incluyen los datos correspondientes de un combustible convencional, el carbón mineral. En la mezcla de residuos FROEE se identificaron cuatro tipos de plásticos: polietilentereftalato (PET), polipropileno (PP), polietileno (PE) y poliuretano (PU), de los cuales los primeros tres están dentro de los cinco más utilizados en la industria (^{Zhou et al. 2014}). En dicha figura también se observa claramente que el residuo plástico identificado como PU, tiene gran aporte de cloro equivalente en promedio a 2.8 % en peso. El PU no contiene cloro en su estructura química, por lo que la presencia de cloro en este residuo se puede atribuir a algún aditivo clorado o bien al posible contacto de estos residuos con compuestos clorados. Cabe aclarar que los valores de cloro representan el promedio de diferentes poliuretanos presentes en la mezcla de residuos FROEE y la desviación estándar alta indica una gran variación del contenido de cloro entre un tipo de poliuretano y otro. Algunas vestiduras automotrices también presentaron alto contenido de cloro (4.2 ± 3.8 %), lo cual se debe a la presencia polivinilos clorados, como el cloruro de polivinilo identificado por espectroscopia de infrarrojo. De lo anterior se concluye que los residuos descartables en la mezcla de FROEE son el PU y vestiduras automotrices con alto contenido de cloro.

Fig. 2 Contenido de cloro y poder calorífico de los componentes de la mezcla inicial de residuos FROEE: cartón, diferentes tipos de plásticos y vestiduras automotrices. Como referencia se incluyen los datos del combustible fósil convencional, carbón mineral

En cuanto al poder calorífico, los plásticos identificados en los residuos FROEE presentaron excelente poder calorífico e incluso el PP, PU y PE tienen un poder calorífico mayor al del carbón mineral, que es alrededor de 6600 kcal/kg (^{Kaantee et al. 2004}). Los valores de poder calorífico obtenidos concuerdan con lo reportado previamente para ese tipo de plásticos (^{Zhou et al. 2014}). Por su parte los residuos de cartón caracterizados tienen buen poder calorífico y muy bajo contenido de cloro, lo que coincide con lo reportado en un trabajo previo (^{Zhou et al. 2014}). Respecto al contenido de metales totales y mercurio, estos son muy inferiores a lo recomendado en cada uno de los residuos que conforman la FROEE (Fig. 3), lo que es consistente con el contenido de metales pesados totales determinado en la mezcla de residuos FROEE. No se detectaron trazas de cadmio y talio en ninguna de las muestras de residuos, por lo que la sumatoria de Cd, Tl y Hg sería igual al contenido de Hg.

Fig. 3 Contenido de metales totales y mercurio en los componentes de la mezcla de residuos FROEE: vestiduras automotrices, cartón y diferentes tipos identificados de plásticos. Los valores de metales recomendados para residuos como combustibles alternos por criterios de la Asociación Europea Responsable de la Incineración y el Tratamiento de Residuos Especiales (EURITS), son (en mg/kg): metales totales < 2500, Hg < 10, Cd + Tl + Hg < 100

De acuerdo con la caracterización de cada uno de los componentes de la mezcla inicial de residuos FROEE, se obtuvo que éstos tienen excelente poder calorífico y que se deben descartar los componentes plásticos identificados con alto contenido de cloro, como el PU y las vestiduras automotrices con alto contenido de cloro para obtener una mezcla adecuada para uso como combustible alterno, en este caso con un contenido de cloro < 0.6 %. Por lo anterior se obtuvo una mezcla de residuos FROEE final que se caracterizó física y químicamente para corroborar que cumpliera con los parámetros críticos. En el cuadro II se muestran los valores del análisis físico y químico de la mezcla final de residuos FROEE. En ellos se observa que el contenido de cloro es inferior al valor recomendado por los criterios internacionales EURITS (< 0.2 %), lo cual corrobora que los residuos descartados (PU y vestiduras con alto contenido de cloro) aportaban el cloro en la mezcla FROEE inicial. Asimismo, el poder calorífico de la mezcla final de residuos FROEE se incrementó ligeramente, lo cual era esperado, ya que el PU y las vestiduras tienen menor poder calorífico en comparación con los otros componentes plásticos en la mezcla. El contenido de metales totales y Hg también disminuyó en la mezcla FROEE final, ya que se eliminaron vestiduras automotrices, las cuales son uno de los residuos con mayor aporte de metales.

Como resultado de la clasificación, identificación y caracterización de los componentes de la mezcla inicial de residuos FROEE, se obtuvo una mezcla de residuos que cumple con los parámetros críticos recomendados por los criterios EURITS y de la industria cementera, para su uso como combustibles alternos en horno cementero. La mezcla obtenida de residuos FROEE se compone de corrientes de residuos de cartón, plásticos e incluso vestiduras automotrices con contenido de cloro menor al valor límite establecido. En estudios y desarrollos previos se han reportado procesos de clasificación y eliminación de residuos como estrategias para controlar parámetros críticos en residuos con potencial como combustibles alternos, particularmente en aquellos con alto contenido de cloro como los plásticos (^{Yuliang et al. 2015}). También se han desarrollado mezclas de diferentes corrientes de residuos para que cumplan con los parámetros críticos; en particular se han reportado mezclas de residuos plásticos con diferentes tipos de biomasa (^{Nafid et al. 2008}, ^{Richards y Agranovski 2015}, ^{Parlikar et al. 2016}). El uso frecuente de biomasa como combustible alterno en los hornos cementeros se debe a que este tipo de residuos normalmente se generan en abundancia en sitios aledaños; sólo varía el tipo de biomasa por región, y por tanto sus características físicas y químicas (^{Aranda-Usón et al. 2013}). Los residuos de biomasa fueron los que tuvieron mayor disponibilidad en Ciudad Juárez, por lo que se cuenta con cantidades suficientes para utilizarlos en una fracción considerable como combustibles alternos en el horno cementero. Sólo hay que tomar en cuenta que el valor recomendado de sustitución de combustible convencional por biomasa es de aproximadamente el 20 % como máximo, para mantener estables las condiciones del proceso (^{Murray y Price 2008}). Por consiguiente, los residuos de biomasa (cáscara de nuez y aserrín) se pueden utilizar en fracciones adecuadas combinadas con los residuos de neumáticos y la mezcla final de residuos FROEE, como combustibles alternos en horno cementero. De esta manera se pueden alcanzar niveles de sustitución de combustible convencional, de hasta un 45 %, con contenidos de cloro, azufre, humedad y cenizas por debajo de los límites establecidos por la industria cementera.

CONCLUSIONES

Los residuos industriales no reciclables generados en Ciudad Juárez, Chihuahua, disponibles para su uso como combustibles alternos, constan de una fracción mayor de biomasa de cáscara de nuez y aserrín, seguida por los residuos clasificados como FROEE y los neumáticos. Los residuos FROEE se componen de cuatro tipos de plásticos diferentes, vestiduras automotrices y cartón. Como resultado de la clasificación, identificación y caracterización de todos los residuos se estableció que tanto los residuos de biomasa como los de neumáticos cumplen con los parámetros críticos recomendados por los criterios internacionales EURITS y la industria cementera, para su uso como combustibles alternos en el horno cementero. Asimismo, se obtuvo una mezcla de residuos FROEE que cumple con determinados parámetros. De las corrientes de residuos se identificó que el poliuretano y algunas vestiduras automotrices contienen alto contenido de cloro, por lo que se descartaron para su uso como combustibles alternos. En general, se concluye que los residuos sólidos industriales no reciclables generados en Ciudad Juárez por las empresas representativas de los principales sectores de manufactura y transformación, son apropiados para aprovechar su poder energético como combustibles alternos en horno cementero en condiciones estables del proceso. En un siguiente estudio se establecerá la correlación entre el porcentaje de mezcla residual quemada como combustible alterno en horno cementero tubular rotatorio y el nivel de emisiones de contaminantes a la atmósfera.
