Reactivos

Se utilizaron reactivos de naftaleno y fenantreno de la marca Sigma-Aldrich. Las sales para simular la composición del agua residual (cloruro de amonio, NH₄Cl y fosfato monoácido de potasio [K₂HPO₄]), así como metanol y Na₂SO₄, fueron de grado analítico de la marca J.T. Baker. Los disolventes para la extracción en fase sólida y la cuantificación de los compuestos en estudio por cromatografía de gases-espectrometría de masas (CG-EM) fueron de la marca Burdick and Jackson.

Agua residual sintética

Las concentraciones iniciales de naftaleno y fenantreno en el agua residual sintética fueron de 4977 ± 744 y 241 ± 77 μg/L, respectivamente. Debido a la baja solubilidad en agua de dichos compuestos, se utilizó metanol como cosolvente a una concentración de 560 mg/L, el cual también constituyó la fracción orgánica del agua residual en estudio. Para simular la composición de un agua residual, se adicionaron NH₄Cl y K₂HPO₄ a una relación C:N:P de 100:5:1. Asimismo, se adicionaron micronutrientes con base en las relaciones reportadas por ^{Eckenfelder y Musterman (1995)}. Además, fue necesario agregar Na₂SO₄ como electrolito soporte a una concentración de 2 g/L para aumentar la conductividad eléctrica del agua. El agua residual sintética presentó las siguientes características físicas y químicas: demanda química de oxígeno (DQO), 865 mg/L; N-NH₄ ⁺, 29 mg/L; Cl^-, 75 mg/L; sólidos disueltos totales, 1724 mg/L; conductividad eléctrica, 3355 µS/cm, y temperatura promedio, 25 ºC.

Instalación experimental

Se utilizó un reactor electroquímico rectangular elaborado de acrílico, con un volumen efectivo de 2.3 L. El ánodo de Ti/IrO₂ (Sistemas Automatizados e Industriales División Electroquímica, México) se colocó verticalmente frente una placa de acero inoxidable (316 L) utilizada como cátodo con una separación interelectrodos de 1.3 cm. Ambos electrodos tenían un área superficial de 110 cm² (10 × 11 cm). Para suministrar la energía eléctrica, el sistema contaba con una fuente de energía de corriente directa modelo DLM40-15 (40 V-15 A) de la marca Sorensen. Como promotor de turbulencia se utilizó un ciclo de recirculación utilizando una bomba peristáltica de la marca Masterflex modelo l/P digital. En la figura 1 se presenta un esquema del sistema experimental a nivel laboratorio.

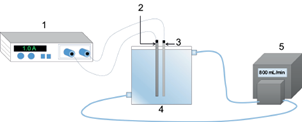

Fig. 1 Esquema del sistema experimental. (1) Fuente de energía, (2) ánodo, (3) cátodo, (4) reactor electroquímico, (5) bomba peristáltica

Métodos analíticos

El pH, la temperatura, la conductividad eléctrica y los sólidos disueltos totales de las muestras se midieron con un multiparámetros marca Hach modelo SensION 156. La DQO se determinó por el método espectrofotométrico/reflujo cerrado Hach (método 10212). El N-NH₄ ⁺ se determinó por el método de Nessler Hach (método 8038). Los Cl^- se determinaron por el método de nitrato mercúrico Hach (método 8206). La determinación de naftaleno y fenantreno se llevó a cabo mediante CG modelo Varian CP-3800, con una columna HP-5ms (0.25 mm de diámetro, 30 m de largo y 0.25 µm de espesor), acoplado a un EM Saturno 2200, con base al estándar 8270 de la EPA. La temperatura inicial de la columna fue de 90 ºC por 2 min, la cual aumentó hasta 140 ºC con una rampa de calentamiento de 10 ºC/min y posteriormente hasta 250 ºC a 20 ºC/min, para finalmente alcanzar 300 ºC a 20 ºC/min. La temperatura de inyección se mantuvo a 260 ºC. El gas de arrastre era helio y el flujo de inyección fue de 1 mL/min.

Procedimiento experimental

En el método de experimentación tradicional se investiga el efecto de cierta variable de manera independiente, manteniendo a las demás en un valor constante. Sin embargo, esta metodología no es recomendable si se quieren evaluar las interacciones entre las variables y obtener las condiciones óptimas (^{Wu et al. 2012}). Para solucionar estos problemas, se pueden utilizar los diseños factoriales (DF). Se recomienda el uso de DF en experimentos que involucran varios factores y es necesario conocer su efecto en la variable de respuesta. Del DF es posible determinar la contribución de cada factor y de sus interacciones. Dado que en los DF 2^k solo se investigan dos niveles, la respuesta experimental es lineal en el intervalo de estudio (^{Montgomery 2004}). Las variables k se establecen en dos niveles: mínimo y máximo, denominados (-1) y (+1), respectivamente. La respuesta experimental para un DF 2⁴ se representa por un modelo lineal polinomial con interacciones conforme a la ecuación 5:

donde Y representa la respuesta experimental, b ₀ el valor promedio de las respuestas después de los 16 experimentos, X _i y X _j son las variables codificadas (-1 o +1) y b _ij representa el efecto de la interacción entre el factor i y el factor j.

Se determinó el efecto de cuatro variables continuas: densidad de corriente (J), tiempo de electrólisis (t _{electrólisis} ), el pH de la disolución y el caudal de recirculación (Q _r ). La primera parte experimental se realizó con el fin de ponderar la influencia de las variables elegidas en la degradación de materia orgánica medida como DQO, mediante un DF 2⁴ con dos puntos al centro (18 experimentos realizados de manera aleatoria). Posteriormente, se descartó el factor con menor efecto en la degradación de la DQO para el estudio de la degradación simultánea del naftaleno y fenantreno aplicando un DF 2³ con 1 repetición (16 experimentos de manera aleatoria). El análisis estadístico se realizó por medio del software estadístico Statgraphics Centurion XV.II. Los niveles de tratamiento y valores codificados de las variables independientes evaluadas en la oxidación de materia orgánica se muestran en el cuadro II.

Efecto de las variables y sus interacciones en la degradación de la DQO

Los resultados de degradación de materia orgánica medida como DQO de los 18 experimentos se presentan en el cuadro III.

La relación empírica entre la respuesta y las variables se expresa en la siguiente ecuación polinomial:

donde el coeficiente independiente indica la degradación promedio de la DQO después de los 18 experimentos (5.71 %). La ecuación 6 se obtuvo de los resultados obtenidos de manera empírica y a partir de ella se puede obtener una respuesta teórica para cada condición experimental (cuadro III). El bajo rendimiento en la degradación de la DQO (hasta 17.03 %) se debe a la limitada eficiencia de la electrooxidación en compuestos orgánicos formados por un solo carbono (C ₁ ), como metanol y ácido fórmico, entre otros (^{Comninellis y Chen 2010}). Resultados similares de la baja eficiencia del proceso electroquímico en cuanto a la disminución de la DQO fueron obtenidos por ^{García-Espinoza et al. (2016)}, quienes trataron una disolución sintética del fármaco carbamazepina con metanol usando un electrodo de Ti/PbO₂. Estos autores lograron una eficiencia del 32.07 % en la disminución de la DQO después de 40 min de electrólisis a 3.0 A. Por otro lado, ^{Daghrir et al . (2014)} removieron hasta el 78 % de la DQO de agua residual doméstica usando un ánodo de Ti/DDB durante 2 h a 26.53 mA/cm², y ^{Guitaya et al . (2015)} lograron un 70 % en 90 min a 3.0 A utilizando agua residual municipal. En otra investigación, evaluando un proceso de coagulación química acoplada a reacción Fenton y sonólisis (ultrasonido/UV/H₂O₂/Fe⁺²), ^{Gilpavas et al. 2018} reportaron una degradación de hasta el 95 % de la DQO al tratar un efluente de la industria textil. Por lo tanto, la disminución de la DQO está relacionada con el tipo de compuesto orgánico y las condiciones de operación, además de la afinidad e interacción de los contaminantes con las especies oxidantes.

Con el fin de representar de manera más clara las contribuciones de cada factor y de las interacciones para la degradación de la DQO, se calcularon los porcentajes de contribución por medio de la ecuación (7):

Donde bi representa la estimación del efecto del factor i. La contribución de los factores independientes en la degradación de la DQO fueron 41.17, 13.28, 4.95 y 0.04 % para tiempo de reacción, j, pH y Qr, respectivamente. La contribución de las interacciones fue de 22.02 % para tiempo-j, 9.28 para j-Qr, 3.66 % para pH-tiempo, 3.22 % para tiempo-Qr, 1.21 % para pH-j y 1.13 para pH-Qr (figura 2a). En la figura 2b se muestra el diagrama de Pareto, que también se obtuvo con el software estadístico. El diagrama de Pareto compara el valor absoluto de los efectos estandarizados contra el valor crítico de tablas de distribución T de Student (t_{α/2, G.l.}) con G.l. (grados de libertad) asociados al error. En la figura se puede observar la influencia (positiva o negativa) de cada factor y sus interacciones, por lo cual un incremento en las variables con efecto positivo (barras de color gris) aumentaría el porcentaje de degradación de DQO. Además, en la figura 2c se presenta el gráfico que ilustra los efectos principales. Se puede observar que el nivel menor de pH (2) tuvo mayor efecto en la degradación de DQO, para el tiempo de electrólisis el nivel mayor (60 min), para la densidad de corriente el nivel mayor (50 mA/cm²) y para el caudal de recirculación también el nivel mayor (4 L/min). Sin embargo, se puede notar que no hubo un efecto importante por el caudal de recirculación en ambos niveles. Los mecanismos de transporte de masa en los sistemas electroquímicos pueden ser por migración, convección y difusión (^{Comninellis y Chen 2010}). Ya que el caudal de recirculación mostró un efecto despreciable en la degradación de DQO (0.04 %), se puede afirmar que la convección es el mecanismo que rige el transporte de masa incluso a un flujo de 2 L/min. Por lo dicho anteriormente, se puede concluir que estadísticamente, los factores más significativos en la degradación de materia orgánica medida como DQO fueron el tiempo de electrólisis y la densidad de corriente.

Fig. 2 (a) Contribución de los factores (A = pH, B = tiempo, C = densidad de corriente, D = caudal de recirculación), (b) diagrama de Pareto estandarizado, (c) efectos principales para la remoción de la demanda química de oxígeno

El análisis de varianza del diseño factorial 2⁴ se muestra en el cuadro IV, donde se puede comparar el valor-p de cada factor y de sus interacciones con el valor del nivel de significancia prefijado para el análisis (α = 0.05). Si el valor-p es menor a 0.05, se concluye que el efecto correspondiente es estadísticamente diferente de cero, es decir, tal efecto influye de manera significativa sobre la respuesta (porcentaje de degradación de DQO). Además, mientras más pequeño sea el valor-p de un efecto, este último es más importante. Los valores de R² y R² _aj permiten comparar la variabilidad explicada por el modelo frente a la variación total y cuantifican el porcentaje de variabilidad presente en los datos, y que es explicado por el modelo; por ello, son deseables valores próximos a 100. En general, para fines de predicción se recomienda que el coeficiente de correlación ajustado (R² _aj) sea de al menos 70 % (^{Gutiérrez y de la Vara 2012}). Para el DF desarrollado, los valores de R² y R² _aj fueron de 0.932 y 0.836, respectivamente.

Efecto de las variables y sus interacciones en la degradación de naftaleno y fenantreno

Con base en los resultados del diseño 2⁴, se realizó un diseño factorial 2³ con una repetición (16 experimentos) para determinar el efecto del pH, tiempo de electrólisis y densidad de corriente en la degradación del naftaleno y fenantreno, manteniendo un caudal de recirculación constante de 4 L/min. Los resultados de los experimentos se presentan en el cuadro V.

La relación empírica entre la respuesta y las variables para cada uno de los HAP se expresa en las ecuaciones polinomiales 8 y 9:

Estas ecuaciones se obtuvieron de los resultados alcanzados de manera empírica al realizar por duplicado cada una de las ocho condiciones experimentales, de las cuales se puede obtener una respuesta teórica predicha para cada condición experimental (Cuadro IV). Los coeficientes independientes de las ecuaciones anteriores indican la degradación promedio de cada uno de los HAP (77.75 y 82.25 % para naftaleno y fenantreno, respectivamente). Con base en la ecuación 7 se obtuvo la contribución de cada uno de los factores en la degradación de los contaminantes (Fig. 3). Para ambos compuestos, el pH fue la variable con mayor efecto (46.5 y 43.8 % para naftaleno y fenantreno, respectivamente), seguido del tiempo de reacción (26.96 y 19.89 % para naftaleno y fenantreno, respectivamente) y de la densidad de corriente (11.24 y 13. 99 % para naftaleno y fenantreno, respectivamente). La contribución de las interacciones de los factores fue: 1.41, 10.53 y 3.38 % para pH-tiempo, pH-j y tiempo-j para el naftaleno y de 9.12, 4.05 y 9.12 % para el fenantreno.

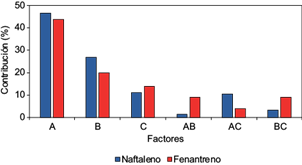

Fig. 3 Contribución de los factores (A = pH, B = tiempo, C = densidad de corriente) en la degradación simultánea del naftaleno y del fenantreno

La mayor eficiencia de degradación de los compuestos a pH 2, en comparación con el pH básico se puede atribuir a la generación de cloro (Cl₂) debido a la oxidación anódica de los iones cloruro (Cl^-) presentes en el agua sintética (ecuación 10). Además, este desempeño se puede relacionar con el H₂SO₄ que se agregó para disminuir el pH y que puede actuar como electrolito soporte. Cuando los iones sulfatos se encuentran disueltos en la disolución electrolítica, pueden ser oxidados en la superficie del ánodo y generar ácido peroxodisulfúrico (H₂S₂O₈), un oxidante (S₂O₈ ^2-/SO₄ ^2-, E^o = 2.08 V) capaz de modificar las estructuras de las moléculas orgánicas. Los iones S₂O₈ ^2- se generan a partir de la oxidación del SO₄ ^2- de acuerdo con la siguiente reacción (^{Panizza 2010}):

Por lo tanto, la participación de todos los oxidantes (•OH, oxidación directa en el ánodo, Cl₂, S₂O₈ ^2-) crea un sinergismo y por ello un aumento en la eficiencia de degradación de los HAP. ^{Goel et al . (2003)} reportaron una eficiencia de degradación de naftaleno del 98 % utilizando un ánodo de titanio recubierto con una mezcla de óxidos (Tipo EC-600) a pH de 4 y concentración de cloruros de 35 mg/L. Respecto de la densidad de corriente, la degradación de fenantreno se vio favorecida a una densidad de corriente de 50 mA/cm². No obstante, la degradación de naftaleno fue menor a este valor, ya que posiblemente se estaba induciendo la formación de reacciones indeseables como la generación de oxígeno (ecuación 12), lo cual disminuye la eficiencia del proceso electroquímico.

Un comportamiento parecido fue reportado por ^{Tran et al. (2009)} en la oxidación de HAP de una agua residual sintética de la industria de la madera, donde operaron a densidades de corriente de cuatro hasta 23 mA/cm², determinando que no hubo una diferencia notable en el porcentaje de degradación de HAP a valores mayores a 15 mA/cm². A pesar de que la intensidad de corriente y el tiempo de reacción son factores relacionados con la cantidad de electrones que entran al sistema, lo cual determina el número de eventos de oxidación, el pH fue el factor preponderante en este caso, por lo cual la degradación de los HAP se puede atribuir al mecanismo de oxidación indirecta. El cuadro VI muestra el análisis de varianza de los parámetros; en él se puede observar que el pH y el tiempo de electrólisis fueron los factores más significativos en la degradación de naftaleno y fenantreno. Para el caso del naftaleno, la densidad de corriente y la interacción densidad de corriente-pH también fueron significativas.

Adicionalmente, los valores de los coeficientes de determinación (R² _Naft. = 0.949 y R² _Fenant. = 0.808) indican que el modelo empírico no puede explicar únicamente el 5.1 y el 19.13 % de la variación total en la degradación de cada compuesto. Asimismo, en la figura 4a, b se muestra el ajuste prácticamente lineal entre los valores experimentales y los predichos por los modelos. Por lo tanto, se puede afirmar que el modelo describe de manera satisfactoria al proceso en el intervalo estudiado de las variables. Las condiciones óptimas con base en el modelo de primer orden, se obtuvieron con el fin de conseguir el mayor porcentaje de degradación simultánea de los HAP en todo el intervalo experimental estudiado; dichas condiciones fueron: pH 2, j = 50 mA/cm² y 60 min de electrólisis. La figura 4c, d muestra las gráficas de superficie de respuesta; ahí puede observarse que manteniendo una intensidad de corriente de 50 mA/cm², la eficiencia de degradación de los HAP aumenta al incrementar el tiempo de reacción y al disminuir el pH a través del intervalo estudiado (Fig. 4c, d).

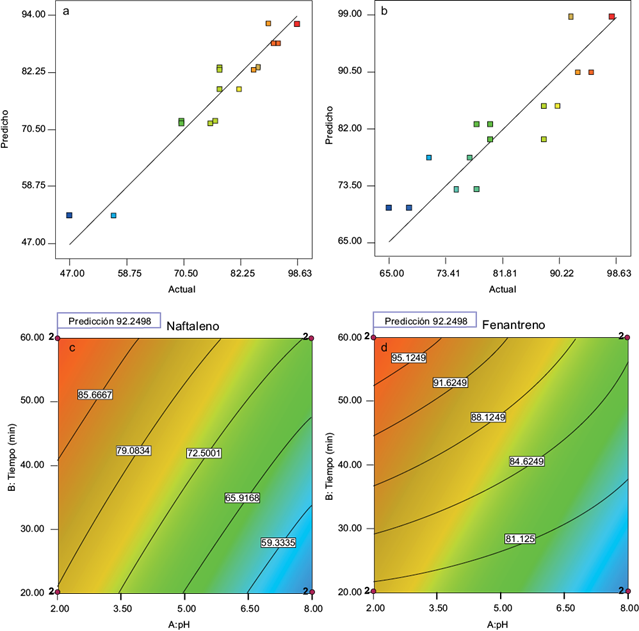

Fig. 4 Comparación de los resultados experimentalmente obtenidos con la respuesta predicha del modelo: (a) naftaleno, (b) fenantreno. Gráficas bidimensionales de superficie de respuesta obtenidas del diseño factorial de la degradación del (c) naftaleno y (d) fenantreno
