INTRODUCCIÓN
En el borde oriental de la península de Baja California existe una serie de cuencas sedimentarias formadas a partir del Mioceno tardío durante la apertura del golfo de California. Una de éstas es la cuenca San José del Cabo (Figura 1), ubicada en el extremo sur de la misma península; es un medio graben limitado en su margen occidental por la falla del mismo nombre (Martínez-Gutiérrez y Sethi, 1997). El área al noroeste de Los Barriles (Figura 1), igualmente, es un medio graben aunque de menor dimensión que la cuenca San José del Cabo. Está limitada en el oeste por una falla maestra, la cual ha sido considerada parte de la falla San José del Cabo (Bravo-Pérez, 2002) o interpretada como una estructura independiente (Geoffroy y Pronost, 2010; Bot et al., 2016). El presente estudio confirma que este sistema de fallas marginales es independiente de la falla San José del Cabo, lo que concuerda con la interpretación de Bot et al. (2016). Geoffroy y Pronost (2010) y Bot et al. (2016) llamaron a esta cuenca Los Barriles. Además, reconocieron que este medio graben comparte algunas unidades estratigráficas con la cuenca San José de Cabo (Figuras 1 y 2). Cabe mencionar que algunos autores recientes han utilizado el nombre El Cardonal para la cuenca Los Barriles (Pérez-Venzor et al., 2014; Santisteban-Mendívil, 2015).

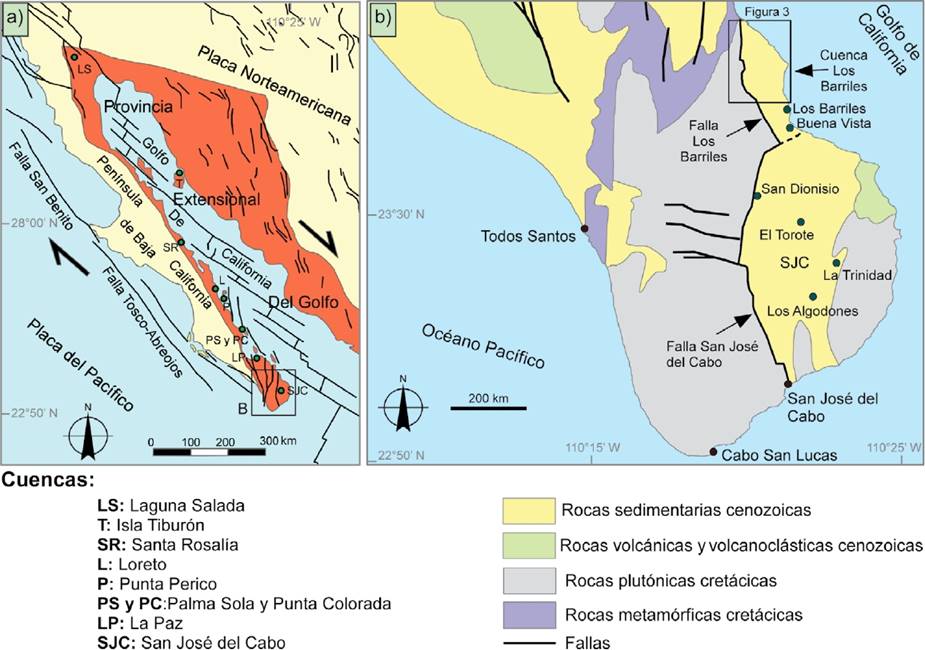

Figura 1 a) El noroeste de México con la localización de cuencas importantes en la porción peninsular de la Provincia Extensional del Golfo (en marrón) (Modificado de Stock y Hodges, 1989). b) Porción sur de la península con la cuenca San José del Cabo (SJC). Modificado de Pérez-Venzor (2013). El recuadro corresponde al área de estudio.

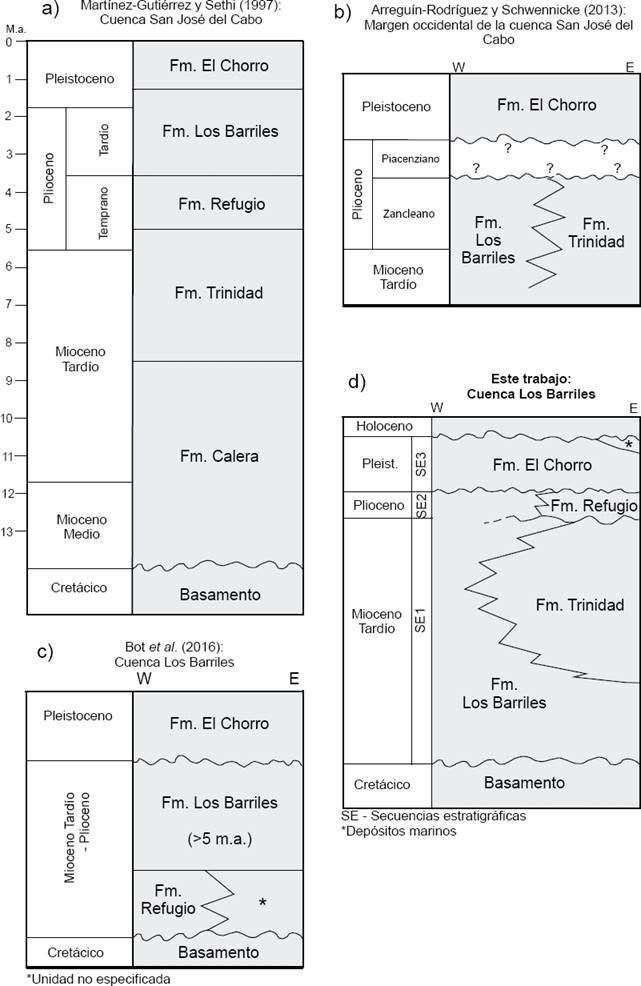

Figura 2 Propuestas estratigráficas por diferentes autores: a) Estratigrafía en la cuenca San José del Cabo (Martínez-Gutiérrez y Sethi, 1997). b) Estratigrafía en el margen occidental de la cuenca San José del Cabo (Arreguín-Rodríguez y Schwennicke, 2013). c) Estratigrafía en la cuenca Los Barriles (basado en la fig. 4 de Bot et al., 2016). d) Estratigrafía en la cuenca Los Barriles propuesta en el presente estudio.
Las primeras investigaciones (Geoffroy y Pronost, 2010; Masini et al., 2010) se enfocaron en aspectos estructurales de la cuenca Los Barriles y solamente mencionaron la presencia de algunas unidades estratigráficas ya establecidas en la cuenca San José del Cabo. Por lo tanto, su interpretación del desarrollo geológico de la cuenca no tomó en cuenta la estratigrafía. El objetivo de la presente investigación es la descripción de la evolución geológica, con base en el estudio detallado de su relleno. La interpretación de la evolución geológica de la cuenca Los Bariles aporta nuevo conocimiento sobre el inicio de la extensión en la parte sur del golfo de California.
GOLFO DE CALIFORNIA
El golfo de California (Figura 1) forma parte del límite oblicuo-divergente entre las placas Norteamérica y Pacífico (Atwater, 1970; Stock y Hodges, 1989). La mayor parte del movimiento de las placas tiene lugar en el sistema central con núcleos de dispersión cortos conectados por fallas transformantes (DeMets, 1995; Plattner et al., 2007). El fallamiento extensional en la región inició en el Mioceno medio, aproximadamente entre 15 y 14 Ma (Contreras-Pérez et al., 2012; Sutherland et al., 2012) y, posiblemente, incluso antes de que terminara el vulcanismo relacionado con la subducción (Duque-Trujillo et al., 2015). Para el lapso entre 15 y 6 Ma la configuración del límite de placas está en debate. El modelo tradicional contempla que desde el Mioceno medio se dio una extensión ortogonal (este-oeste) en la Provincia Extensional del Golfo (Stock y Hodges, 1989; Zanchi, 1994; Umhoefer et al., 2002); posteriormente, desde el Plioceno, el fallamiento es de carácter transtensional. Más recientemente, algunos autores han propuesto que el fallamiento derecho oblicuo ha ocurrido desde 14 - 12 Ma, sin una etapa de extensión ortogonal (Gans, 1997; Fletcher et al., 2007; Sutherland et al., 2012; Weber, 2012; Bennett y Oskin, 2014). Desde aproximadamente 6 Ma el desplazamiento entre las placas de Norte América y del Pacífico se ha concentrado en la parte central del golfo con la formación de los diferentes núcleos de dispersión (DeMets, 1995; Umhoefer, 2011).
En la Provincia Extensional del Golfo se originaron múltiples cuencas con estructura de graben y medios graben desde finales del Mioceno medio (Martín-Barajas, 2000; Contreras-Pérez et al., 2012; Sutherland et al., 2012). En la porción peninsular de esta provincia existe una serie de cuencas marginales levantadas, las cuales se formaron desde el Mioceno tardío, incluyendo las cuencas de Laguna Salada (Martín-Barajas et al., 2001), Santa Rosalía (Wilson y Rocha, 1955; Holt et al., 2000), Loreto (Zanchi, 1994; Dorsey y Umhoefer, 2000; Umhoefer et al., 2002), Punta Colorada (Umhoefer et al., 2007) y San José del Cabo (Martínez-Gutiérrez y Sethi, 1997; Fletcher et al., 2000; Busch et al., 2011; Arreguín-Rodríguez y Schwennicke, 2013) (Figura 1). Cada una de estas cuencas presenta su propio desarrollo lo que limita la correlación de eventos geológicos. Los primeros depósitos, generalmente, son de carácter aluvial (Martínez-Gutiérrez y Sethi, 1997; Dorsey y Umhoefer, 2000; Dorsey et al., 2001; Miranda-Avilés et al., 2005; McTeague, 2006; Umhoefer et al., 2007) y localmente ocurren evaporitas (Wilson y Rocha, 1955; Miller y Lizarralde, 2013). En una siguiente etapa, entre el Mioceno tardío y Plioceno, se establecieron condiciones marinas costeras hasta batiales (Martínez-Gutiérrez y Sethi, 1997; Dorsey y Umhoefer, 2000; Dorsey et al., 2001; Carreño y Smith, 2007; Umhoefer et al., 2007). En el Plioceno ocurrió un levantamiento tectónico de varias de estas cuencas, probablemente debido a la reconfiguración tectónica de los segmentos del rift (Dorsey et al., 2001; Umhoefer et al., 2007).
CUENCAS SAN JOSÉ DEL CABO Y LOS BARRILES
La cuenca San José del Cabo (Figura 1) consiste en un medio graben. Su formación inició aproximadamente entre 12 y 10 Ma (Martínez-Gutiérrez y Sethi, 1997; Fletcher et al., 2000). Las fallas más antiguas están sepultadas en la parte central de la cuenca y desde el Plioceno la estructura marginal es la falla lístrica San José del Cabo (Busch et al., 2011; Arreguín-Rodríguez y Schwennicke, 2013). Recientemente Bot el al. (2016) propusieron que la falla San José del Cabo es una falla de despegue formada desde el Mioceno medio, interpretación que contrasta con la de los autores anteriores. Las principales unidades estratigráficas de la cuenca fueron formalmente establecidas por Martínez-Gutiérrez y Sethi (1997, Figura 2a). A lo largo de su margen oriental existen relaciones estratigráficas complejas donde se interdigitan diversas facies, interpretadas como abanicos deltaicos (Schwennicke y Umhoefer, 2008; Schwennicke et al., 2015). Por otra parte, Arreguín-Rodríguez y Schwennicke (2013) aclararon las relaciones estratigráficas en el margen occidental en donde reconocieron dos secuencias estratigráficas separadas por una discordancia angular: la inferior está compuesta por las formaciones Los Barriles (fluvial) y Trinidad (marino), interdigitadas entre sí y por lo tanto contemporáneas, con una edad pliocénica; la secuencia superior corresponde a la Formación El Chorro (fluvial) con una edad probable de Plioceno tardío o Pleistoceno temprano a Pleistoceno (Figura 2b). La rotación de la Formación El Chorro y el aumento de su espesor hacia la falla evidencia que la falla San José del Cabo estuvo activa hasta el Pleistoceno (Arreguín-Rodríguez y Schwennicke, 2013). Sin embargo, a pesar de que en la cuenca San José del Cabo ya existe bastante información cartográfica y estratigráfica (Pantoja-Alor y Carrillo-Bravo, 1966; McCloy, 1984; Martínez-Gutiérrez y Sethi, 1997; McTeague, 2006; Busch et al., 2011; Arreguín-Rodríguez y Schwennicke, 2013), poco conocimiento se tiene del área al norte de la misma (Figura 1).
La cartografía de la región de Los Barriles fue levantada como una carta geológico-minera a escala 1:250000 por el Servicio Geológico Mexicano (Maraver-Romero et al., 2002), donde se muestran los rasgos geológicos de manera general. Bravo-Pérez (2002) estudió la falla San José del Cabo e interpretó la estructura marginal en la cuenca Los Barriles como su extensión norte. Geoffroy y Pronost (2010) reconocieron el carácter de medio graben del área al noroeste de Los Barriles e interpretaron que la falla marginal es lístrica y de despegue, independiente de la falla San José del Cabo y generada en el Plioceno tardío a Pleistoceno temprano, durante la apertura del golfo de California. Más recientemente, Bot et al. (2016) argumentaron que la falla marginal de la cuenca Los Barriles fue originada posteriormente a la falla San José del Cabo y, por lo tanto, consideraron la región al noroeste de Los Barriles como una cuenca independiente. Sin embargo, Geoffroy y Pronost (2010) y Bot et al. (2016) no incluyeron una descripción estratigráfica del relleno sedimentario de esta cuenca, aunque relacionaron las unidades expuestas con las formaciones Los Barriles, Refugio y El Chorro, descritas anteriormente en la cuenca San José del Cabo (Martínez-Gutiérrez y Sethi, 1997). Según Bot et al. (2016; figura 4), en el bloque de techo, el basamento está cubierto por la Formación Refugio y, a su vez, ésta subyace a la Formación Los Barriles. Ambas formaciones son clasificadas por estos autores como unidades “sin-rift”, cubiertas discordantemente por la Formación El Chorro (post-rift). Por su parte, Masini et al. (2010) propusieron una unidad estratigráfica nueva sin proporcionar descripciones de la misma. Lo anterior revela discrepancias en la interpretación tectónica de la cuenca Los Barriles y su relación con la cuenca San José del Cabo; además, las investigaciones previas no ofrecen descripciones estratigráficas detalladas de ésta.

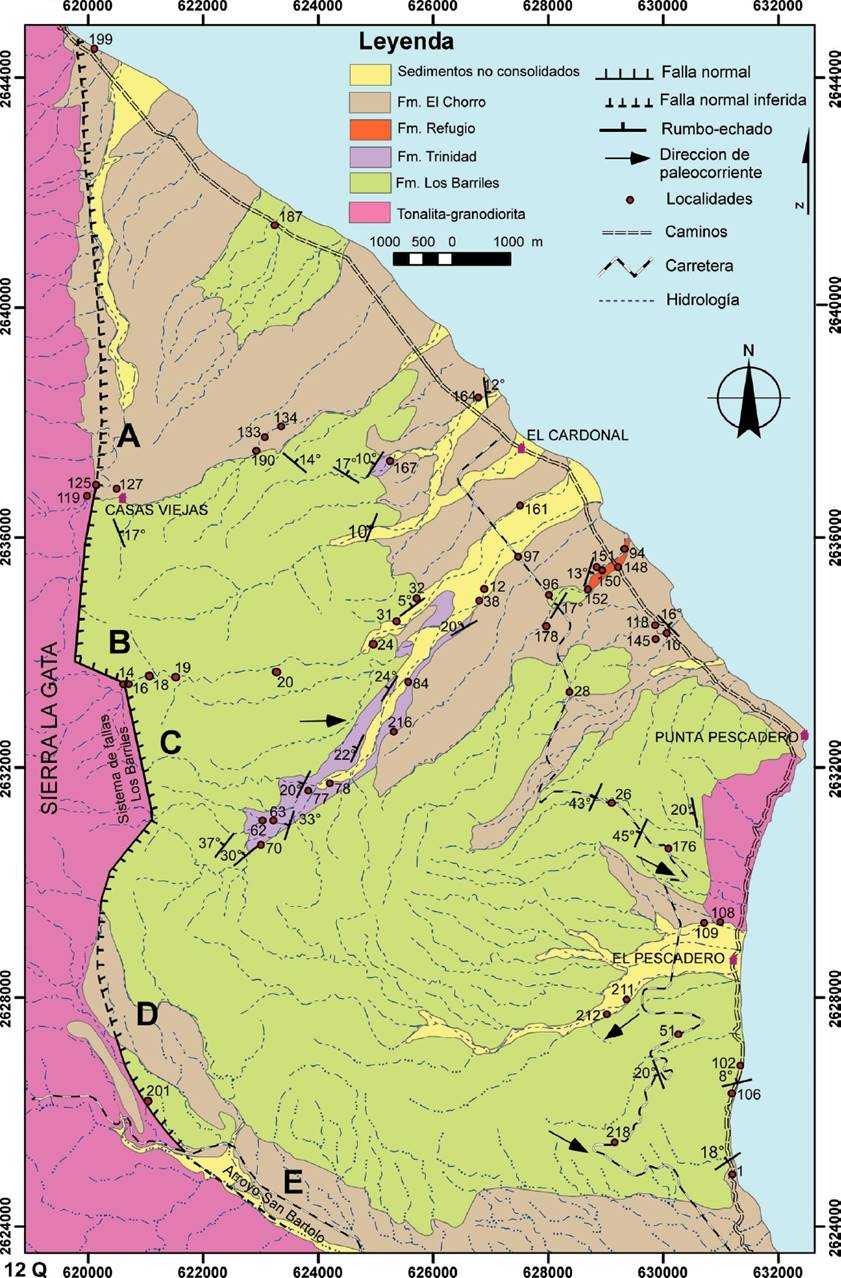

Figura 3 Mapa geológico de la parte centro y norte de la cuenca Los Barriles (Figura 1). Los números (1, 2, 3, etc.) refieren a localidades citadas en el texto; las letras A - E señalan los segmentos del sistema de fallas Los Barriles.

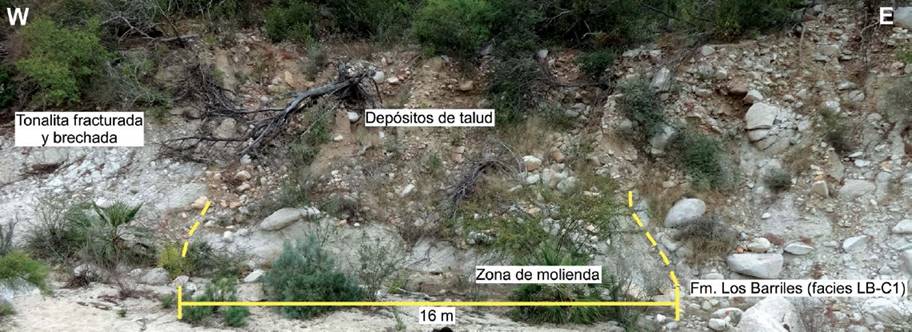

Figura 4 Sistema de fallas Los Barriles, segmento C (Figura 3: localidad 14). En esta localidad la zona de molienda mide 16 m de ancho.
METODOLOGÍA
Elaboramos una cartografía geológica detallada del área mostrada en la Figura 3, que corresponde a la parte central y norte de la cuenca Los Barriles (Figura 1). Adicionalmente, en la región sur se hizo un reconocimiento geológico general (Figura 1). En el área de estudio se levantaron 12 columnas estratigráficas (Figura 3: localidades 16, 18, 19, 20, 24, 31, 32, 63, 38, 94, 106 y 118) para documentar cambios de litofacies y relaciones estratigráficas entre las unidades litoestratigráficas reconocidas (Santisteban-Mendívil, 2015). En la Formación Los Barriles se midieron clastos imbricados, cuya posición original fue restaurada utilizando el programa Stereonet. Se obtuvieron muestras petrográficas representativas y ~100 muestras para análisis micropaleontológico. En laboratorio las láminas micropaleontológicas fueron elaboradas mediante la técnica simple smear slide (Bown y Young, 1999; Andruleit et al., 2000), con el fin de identificar nanofósiles calcáreos y fechar bioestratigráficamente las rocas de la Formación Trinidad. En seis muestras (Figura 3: localidades 28, 32, 62, 63, 70 y 151) se encontraron nanofósiles calcáreos que permitieron la determinación de una edad bioestratigráfica.
ESTRUCTURA DE LA CUENCA LOS BARRILES
La cuenca Los Barriles estructuralmente es un medio graben, limitado en su lado oeste por el sistema de fallas Los Barriles (Figuras 1 y 3). El bloque de piso está conformado por el basamento cristalino de la sierra La Gata, formando un relieve elevado. La cartografía levantada confirma que el sistema de fallas marginales Los Barriles, no es la continuación de la falla San José del Cabo, como lo interpretaron algunos autores (Fletcher y Munguía, 2000; Fletcher et al., 2000; Busch et al., 2011), sino un sistema independiente. Lo anterior concuerda con Maraver-Romero et al. (2002) y Bot et al. (2016).
A lo largo del sistema de fallas Los Barriles existen varios segmentos de falla, los cuales presentan rumbos distintos (Figura 3: segmentos A - E). En el sur (Figura 3: localidad 201) las capas del bloque de techo (Formación Los Barriles) están rotadas y por lo tanto la falla (128/60 NE) ha sido interpretada por Geoffroy y Pronost (2010) como de despegue. En la parte central de la cuenca, a lo largo de la falla maestra expuesta (localidad 119: 185/50 NE, localidad 125: 158/40 NE), el bloque de techo (formaciones Los Barriles y El Chorro) no presenta rotación (Figura 4). En la parte norte de la cuenca, la falla maestra está cubierta por la Formación El Chorro. Interpretamos estas variaciones como diferentes niveles de erosión a lo largo de un sistema básicamente lístrico (Geoffroy y Pronost, 2010): en el sur aflora un nivel más profundo y, por lo tanto, la falla es de menor ángulo, con capas del bloque de techo más antiguas y rotadas; hacia el norte, el nivel de erosión es superficial, las capas del bloque de techo son más jóvenes y mantienen su disposición original. En tanto que en el lado opuesto de la cuenca, alrededor de Punta Pescadero (Figura 3) existe solamente un pequeño remanente del basamento, cubierto discordantemente por sedimentos del relleno de la cuenca.
En el interior del medio graben se observan abundantes fallas normales que cortan el relleno sedimentario, especialmente en las formaciones Los Barriles y Trinidad. Tienen rumbos paralelos y oblicuos al sistema de fallas marginales y su dirección de inclinación es variable (Figura 5). Algunas de estas fallas evidentemente fueron activas solamente en la etapa temprana de la cuenca, ya que se puede observar que no cortan todos los depósitos (Figura 5d). Como consecuencia del fallamiento, en el sur y centro del área de estudio (Figura 3), las capas de las formaciones Los Barriles y Trinidad se inclinan hacia el noroeste, con un eje de rotación oblicuo a la orientación general del sistema de fallas Los Barriles. Solamente en la parte norte de la cuenca se registra un buzamiento hacia el este y noreste, debido posiblemente a la presencia de una falla en el golfo.
Figura 5 Fallas en la cuenca Los Barriles: a) Falla normal sinsedimentaria en la Formación Los Barriles. La falla se pierde en la parte superior. b) Dos fallas normales en la Formación Trinidad (Figura 3: localidad 84). c) Contacto entre las formaciones Trinidad y Los Barriles con presencia de pequeñas fallas sinsedi-mentarias (localidad 1). d) Formación Los Barriles con una falla sinsedimentaria la cual se pierde hacia arriba.
La Formación El Chorro, la cual sobreyace discordantemente las unidades anteriores, no exhibe un fallamiento relevante y por lo tanto preserva su disposición original.
ESTRATIGRAFÍA
El bloque de piso de la cuenca Los Barriles está compuesto por rocas intrusivas y metamórficas cretácicas de la sierra La Gata (Schaaf et al., 2000; Pérez-Venzor, 2013; Figura 3). En el presente estudio se reconocen cuatro formaciones preestablecidas en la cuenca San José del Cabo (Pantoja-Alor y Carrillo-Bravo, 1966; Martínez-Gutiérrez y Sethi, 1997), además de los depósitos holocénicos. Las formaciones Los Barriles, Refugio y El Chorro fueron reportadas en el área de estudio por Geoffroy y Pronost (2010) y Masini et al. (2010); no obstante, ellos omiten a la Formación Trinidad, la cual aparentemente fue confundida con la Formación Refugio. Masini et al. (2010) propusieron además una nueva formación (formación Pescadero), pero ésta no fue identificada en el presente estudio y probablemente se refieran a depósitos pertenecientes a la Formación Los Barriles.
Formación Los Barriles
La Formación Los Barriles, ampliamente expuesta en el centro y sur de la cuenca Los Barriles (Figura 3), se compone de conglomerado y arenisca. Sobreyace discordantemente a un remanente del basamento alrededor de Punta Pescadero; en el lado oeste está en contacto con el basamento mediante el sistema de fallas Los Barriles. La unidad aflora, con su mayor extensión, en la parte sur de la cuenca donde alcanza un espesor de aproximadamente 700 m. Además, también existen algunos afloramientos en la zona norte de la cuenca. Lateralmente, hacia el centro de la cuenca, se interdigita con la Formación Trinidad.
La Formación Los Barriles se caracteriza por presentar un color gris claro a café (Figura 6). El material clástico que la compone es predominantemente de origen plutónico; sin embargo, una proporción menor está compuesta de clastos de rocas metamórficas que son abundantes en secuencias locales de hasta 30 m de espesor (Figura 3: localidad 26). Se distinguen varias litofacies en esta formación (Tabla 1). Cerca de la falla marginal predomina brecha y conglomerado grueso con clastos subangulosos y poca organización interna (subfacies LB-B, LB-C1, LB-C-2 y LB-C3). En el área del basamento de Punta Pescadero, los primeros depósitos de la Formación Los Barriles igualmente están caracterizados por clastos subangulosos; mientras que hacia el centro de la cuenca, aumenta el grado de redondez de clastos, la proporción de arenisca conglomerádica así como de arenisca con estratificación paralela y cruzada (subfacies LB-A1 a LB-A4). No obstante, la litofacies de conglomerado (LB-C1 a LB-C4) suele presentarse hasta en los depósitos más distantes donde se intercala con la litofacies de arenisca. Las subfacies LB-A2, LB-A4 y LB-C4 son especialmente comunes en la zona de interdigitación con la Formación Trinidad. La litología de la Formación Los Barriles sugiere que fue depositada en un ambiente de abanico aluvial de gradiente alto, lo cual coincide con la interpretación de Martínez-Gutiérrez y Sethi (1997). Los depósitos se formaron en un abanico dominado por flujos de escombro y corrientes fluviales trenzadas, según la clasificación de Stanistreet y McCarthy (1993). Los datos de paleocorrientes se obtuvieron de clastos imbricados los cuales indican que la mayor parte del aporte se dio del lado oeste de la cuenca y una proporción menor del lado este (Figuras 3 y 7). Bot et al. (2016) concluyeron que esta unidad es más antigua que 5 Ma con base en un análisis de nucleidos cosmogénicos en muestras de varias localidades en la Formación Los Barriles (dos de estas en el sureste del área de estudio y una en el arroyo San Bartolo).

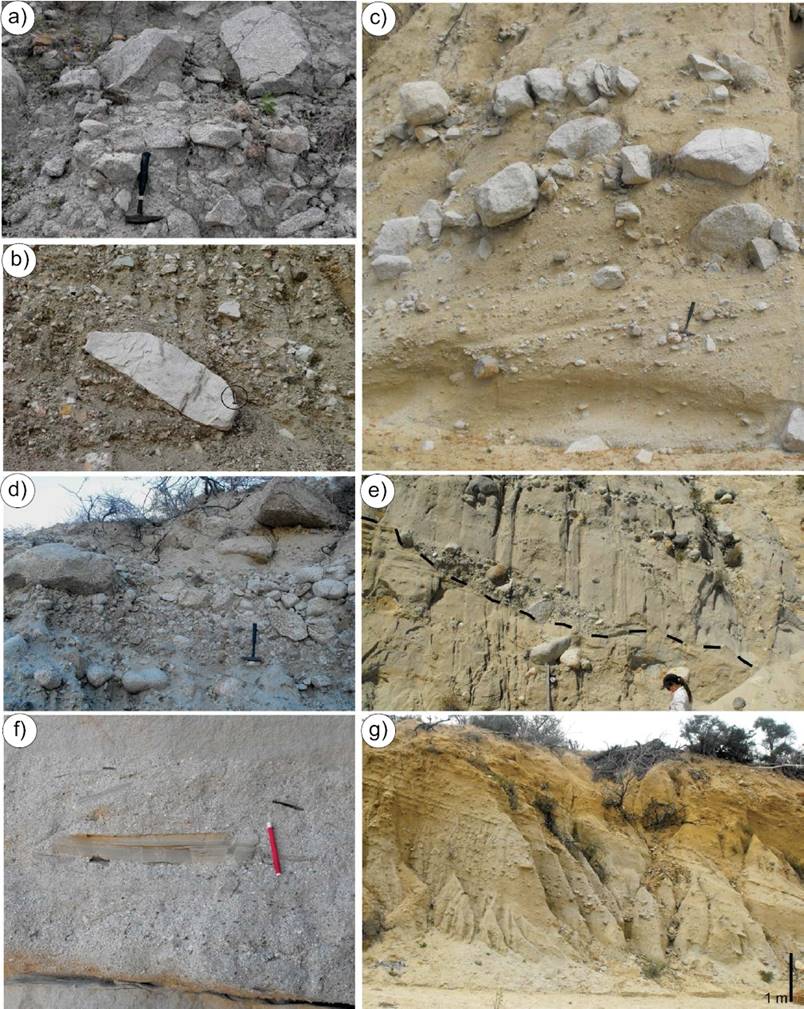

Figura 6 Litofacies en la Formación Los Barriles (Tabla 1): a) Brecha de la facies LB-B (Figura 3: localidad 16). b) Conglomerado de la subfacies LB-C1 (loca-lidad 176). Martillo de geólogo como escala (circulo). c) Arenisca conglomerádica de la subfacies LB-A3 con estratificación difusa y lentes de conglomerado de la subfacies LB-C3 (localidad 127). d) Conglomerado de la facies LB-C2 (localidad 32). e) Arenisca y conglomerado de las subfacies LB-C3 y LB-A1 (localidad 106). f) Capa gradada de la subfacies LB-C4 con un intraclasto de lodolita originario de la Formación Trinidad. La escala mide 13 cm (localidad 31). g) Arenisca conglomerádica estratificada de la subfacies LB-C1 (localidad 187).
Tabla 1 Litofacies en la Formación Los Barriles (LB): LB-B, brecha; LB-C, conglomerado; LB-A, arenisca. Espesores: capas delgadas, centímetros; capas medianas, decímetros; capas gruesas, mayores de 1 m.
| Litofacies/subfacies | Descripción | Interpretación | |
|---|---|---|---|
| LB-B | Brecha oligomíctica, generalmente soportada por clastos; clastos angulosos hasta > 1m. El arreglo interno es caótico. Ocurre solamente muy cerca de la falla marginal. Lateralmente se da la transición a conglomerado. | Material muy poco retrabajado en la parte cercana del abanico aluvial o son depósitos de talud producto de caída o avalanchas de roca (Blair y McPherson, 2008; Sanders, 2010). | |
| LB-C | LB-C1 | Capas gruesas de conglomerado fino a grueso soportado por matriz que varían de caóticas a estratificación paralela y cruzada. Además presentan gravas residuales de arrastre (lags). | Depósitos de flujos de avenida. La estratificación cruzada sugiere acreción en barras (Blair y McPherson, 1994; Blair, 1999 y 2000). Las gravas residuales (lags) son producto de tamizado (winnowing) (Blair y McPherson, 1992). |
| LB-C2 | Capas gruesas de conglomerado grueso soportadas por clastos con arreglo interno caótico, puede presentar gradación inversa. | Depósitos de flujos de escombro no cohesivos y flujos hiperconcentrados (Blair y McPherson, 2008). | |
| LB-C3 | Lentes medianos de conglomerado soportado por clastos y parcialmente por matriz. | Depósitos de flujos de escombro en el abanico aluvial y/o barras (Blair y McPherson, 1994 y 2008). | |
| LB-C4 | Capas gruesas gradadas que inician con conglomerado y terminan con arenisca conglomerádica. | Depósitos de flujos de avenida/flujos gravitacionales. La fracción gruesa se depositó como carga de fondo y la fina, en suspensión (Blair y McPherson, 1994). | |
| LB-A | LB-A1 | Capas medianas de arenisca conglomerádica homogénea, típicamente caótica y localmente, con estratificación difusa. | Depósitos de flujos de avenida o flujos de grano, especialmente en partes distantes del abanico aluvial (Blair y McPherson, 1994; Blair, 2000). |
| LB-A2 | Capas medianas gradadas, comienzan en la base con conglomerado o arenisca conglomerádica y finalizan en la cima con arenisca mal seleccionada. | Durante el depósito se debilita la fuerza de la corriente (Miall, 1996) o son depósitos de flujos de avenida en abanicos aluviales. La fracción gruesa es transportada como carga de fondo y la fina en suspensión. | |
| LB-A3 | Capas medianas a gruesas de arenisca mal seleccionada a conglomerádica con estratificación paralela, cruzada y cruzada de bajo ángulo. | Cuando presenta estratificación paralela es producto de un régimen de flujo superior en flujos de avenida y cuando es estratificación cruzada por desplazamiento de barras (Blair, 2000). | |
| LB-A4 | Capas gruesas de arenisca mal seleccionada a arenisca conglomerádica con estratificación difusa y con bioturbación. | Depósito por flujos de avenida en la parte distante del abanico aluvial. Posteriormente colonización por organismos. | |
| LB-A5 | Capas medianas y lentes de conglomerado intraformacional. Los intraclastos se componen de lodolita laminada. La subfacies ocurre solamente cerca de contactos con la Fm. Trinidad. | Los clastos son producto del retrabajamiento fluvial de lodolita semiconsolidada marina de la Fm. Trinidad, debido a fluctuaciones relativas del nivel del mar. | |

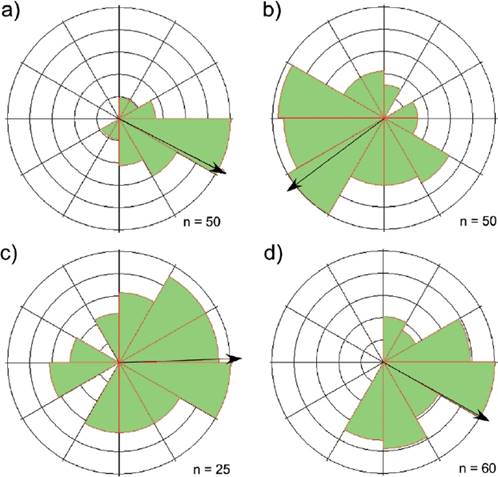

Figura 7 Indicadores de paleocorrientes en la Formación Los Barriles: a) localidad 176, b) localidad 212 , c) localidad 216, d) localidad 218 (Figura 3).
La interdigitación con la Formación Trinidad se presenta en afloramientos como cambios transicionales, graduales o abruptos de una unidad a otra (Figura 8); también se observa localmente la Formación Los Barriles en contacto con la Formación Trinidad de manera erosiva. En ambas formaciones las capas tienen la misma disposición.
Figura 8 Dos columnas estratigráficas mostrando la interdigitación entre las formaciones Los Barriles y Trinidad (Figura 3: localidades 31 y 32). Se indica la posición de la muestra 51 (ver el texto).
Formación Trinidad
La Formación Trinidad aflora en el centro del área de estudio, así como en algunos afloramientos pequeños en el lado este y norte (Figura 3: localidades 118, 145, 133, 134, 161 y 190, entre otras). En el campo se caracteriza por lodolita, limolita y arenisca interestratificadas con colores variables incluyendo beige, grisáceo hasta verdoso (Figura 9). La unidad está interdigitada con la Formación Los Barriles y las secuencias aflorantes de la Formación Trinidad llegan a tener espesores de 150 m (Figura 3: localidad 77). En general, existen varias litofacies y subfacies (Tabla 2). En partes cercanas a la Formación Los Barriles, la Formación Trinidad está compuesta primordialmente de arenisca fina a gruesa, de composición cuarzo-feldespática con poca continuidad lateral de capas. Se observa estratificación paralela a cruzada y son comunes capas gradadas, producto de flujos gravitacionales. Hacia el centro de la cuenca predomina arenisca fina, lodosa y lodolita arenosa, laminada con abundantes lentes e intercalaciones delgadas de arenisca fina. Además, afloran capas de arenisca fina a gruesa, frecuentemente con base erosiva, gradación e intraclastos lodosos, las cuales fueron formadas por flujos gravitacionales (Figura 10). Así mismo, es posible observar desplome de sedimentos (slumps) y niveles con estratificación convoluta (Figura 10). Es notable la escasa bioturbación en la unidad y la ausencia de fósiles de moluscos.

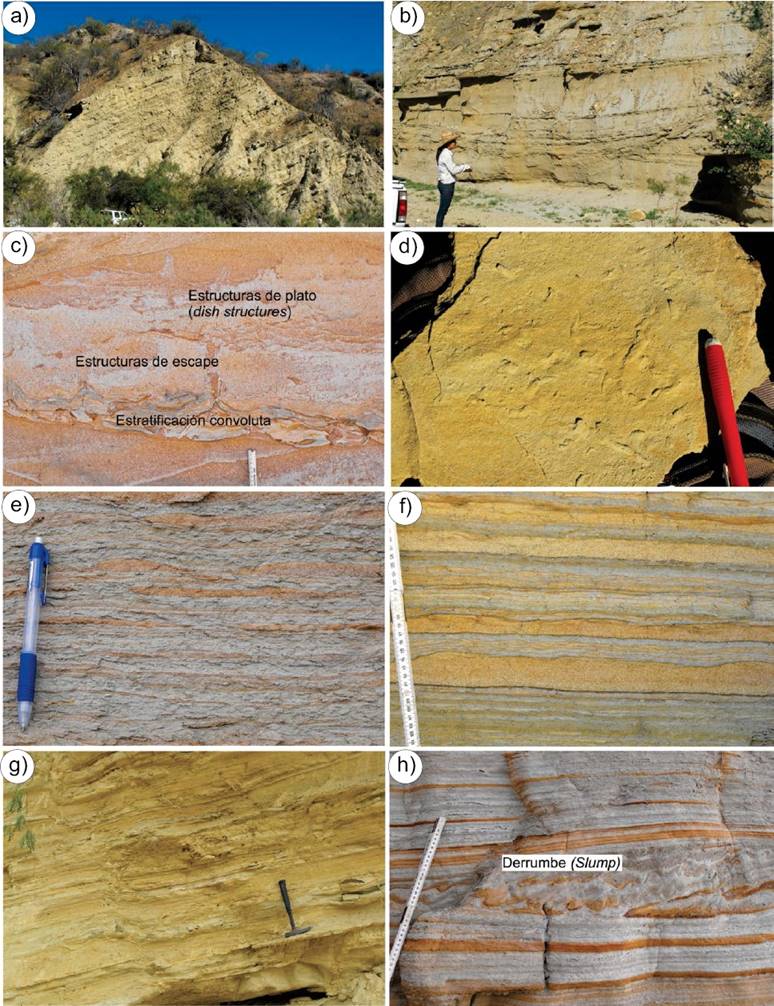

Figura 9 Litofacies en la Formación Trinidad (Tabla 2): a) Vista general en la localidad 63 (Figura 3). b) Arenisca con estratificación paralela y la traza de un paleocanal (localidad 145). c) Arenisca de la subfacies T-A4 (localidad 12). d) Madrigueras mal preservadas en un plano de estratificación (localidad 38). e) Alternancia de arenisca fina, limolita y lodolita de la facies T-LA (localidad 38). f) Alternancia de arenisca, limolita y lodolita de la facies T-LA (localidad 32). g) Alternancia de arenisca, limolita y lodolita de la facies T-LA (localidad 145). h) Derrumbe (slump) en sedimentos distantes de la facies T-LA (localidad 118).
Tabla 2 Litofacies en la Formación Trinidad (T): T-LA, alternancia arenisca y lodolita; T-A, arenisca; T-C, conglomerado. Espesores: capas delgadas, centímetros; capas medianas, decímetros; capas gruesas, mayores de 1 m.
| Litofacies/subfacies | Descripción | Interpretación | |
|---|---|---|---|
| T-LA | Alternancia de capas delgadas (espesores hasta de 4 cm) de lodolita, limolita y arenisca. La arenisca forma también lentes pequeños. Laminación paralela en la lodolita. Laminación paralela y cruzada en arenisca. Estructuras de crestas y surcos (ridge and furrow structures) en la base y rizaduras de corriente en la cima de capas de arenisca. Raramente ocurre estratificación convoluta y presencia de desplomes (slumps). Algunos restos finos de plantas. | La lodolita refleja condiciones tranquilas durante el depósito por debajo del nivel base del oleaje. La limolita es producto de corrientes débiles. Las capas de arenisca son producto de frecuentes eventos de corrientes mayores (Collinson et al., 2006). Debido a inestabilidades ocurren desplomes (slumps) (Postma, 1984). Depósito en la parte frontal hasta deltaico distante (Renaut y Gierlowski-Kordesch, 2010). | |
| T-A | T-A1 | Capas finas a gruesas de arenisca masiva, varía de fina/media a conglomerádica. Escasos intraclastos de lodolita. | Depósito por flujos gravitacionales tales como flujos de granos (Mulder y Alexander, 2001) o flujos modificados de granos (Carter, 1975). Los intraclastos son de arranque por el flujo. |
| T-A2 | Capas finas a gruesas con base erosiva. Son gradadas, iniciando en la base con conglomerado fino o arenisca y terminando en la cima con arenisca hasta lodolita. Estratificación y laminación difusa a marcada, y de paralela a cruzada. Raramente contiene intraclastos de lodolita. | Depósito por flujos gravitacionales concentrados (Mulder y Alexander, 2001). La laminación y la estratificación paralela sugieren flujos de régimen superior, y la estratificación cruzada, el desplazamiento de formas del lecho. Los intraclastos son de arranque (Postma et al., 1988). | |
| T-A3 | Capas finas a gruesas de arenisca variando de limosa hasta mal seleccionada y conglomerádica. Localmente, presencia de gradación en la parte basal. Estratificación y laminación paralela y cruzada de bajo ángulo, raramente estratificación ondulada. Puede tener intraclastos de lodolita. | Sedimentación bajo condiciones de régimen superior e inferior, por flujos hiperpícnicos (Mulder et al., 2003). Los intraclastos indican erosión del fondo por el flujo gravitacional (Postma et al., 1988). | |
| T-A4 | Capas finas a gruesas de arenisca fina hasta conglomerádica las cuales pueden acuñarse lateralmente, con estratificación paralela y cruzada. Algunas intercalaciones delgadas e intraclastos de lodolita. Presencia de estratificación convoluta, algunas estructuras de escape de fluidos y estructuras de plato (dish structures). Esta subfacies ocurre solamente en depósitos cercanos de la Formación Trinidad. | Desplazamiento de formas de fondo, con períodos de calma. El depósito rápido de arena causó el escape de agua, formando diversas estructuras (Collinson et al., 2006). | |
| T-A5 | Ocurre en la zona de interdigitación entre las Formaciones Los Barriles y Trinidad (localidades 178 y 211). Arenisca fina a gruesa con marcada laminación paralela, además de estratificación cruzada de bajo ángulo. Poca bioturbación (Ophiomorpha, Skolithos). Escasas conchas. | Depósito de anteplaya (foreshore) con laminación de playa. | |
| T-C | T-C1 | Capas medianas y lentes de conglomerado intraformacional. Los intraclastos se componen de lodolita laminada y flotan en una matriz de arenisca mal seleccionada. | Son producto de flujos gravitacionales que erosionaron el fondo marino y se depositaron rápidamente (Haughton, et al., 2009). |
| T-C2 | Lentes hasta clastos aislados (pebbles, cobbles) en capas de arenisca. Esta subfacies ocurre comúnmente cerca de contactos con la Fm. Los Barriles. | Producto de flujos gravitacionales fuertes, incluyendo flujos de escombro (Mulder y Alexander, 2001). | |

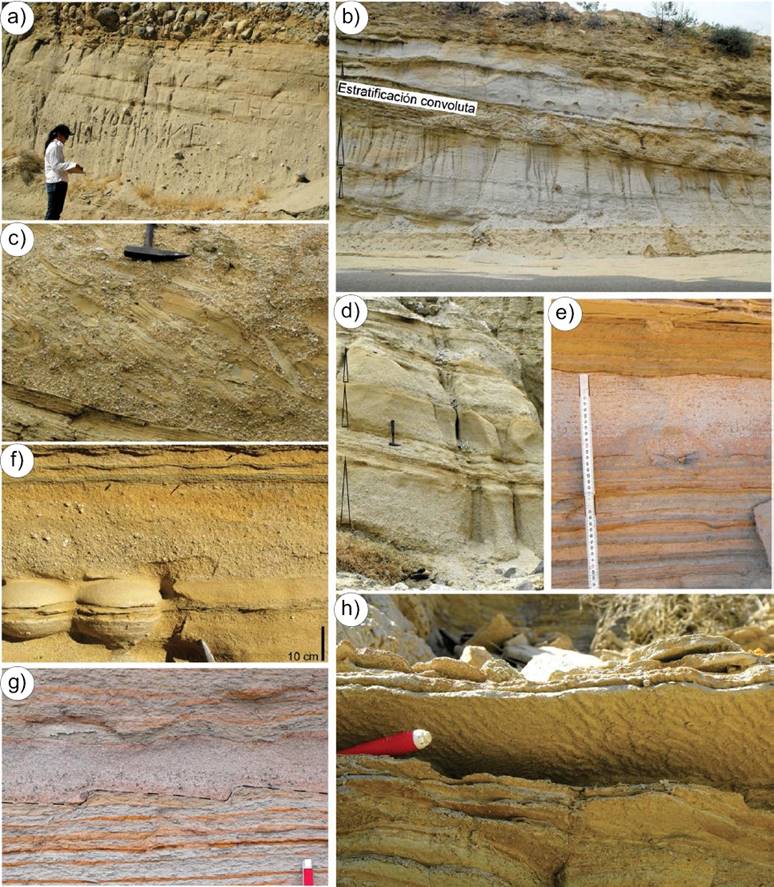

Figura 10 Litofacies en la Formación Trinidad (Tabla 2): a) Arenisca conglomerádica caótica de la subfacies T-C3 y arenisca estratificada, cubiertas por con-glomerado de la Formación Los Barriles (Figura 3: localidad 106). b) Capas gruesas de arenisca (color gris claro) de la subfacies T-A3, alternando con lodolita, limolita y arenisca lodosa. Estratificación convoluta (localidad 97). c) Conglomerado intraformacional con clastos de lodolita de la subfacies T-C1 (localidad 32). d) Capas gradadas de la subfacies T-A2 (localidad 102). e) Una capa de arenisca de la subfacies T-A3 intercalada en la facies T-A3 (localidad 32). f) Capa de arenisca conglomerádica con estratificación paralela difusa de la subfacies T-A3 (localidad 12). g) Capa gradada con marcas de corriente en la base de la subfacies T-A2, intercalada en la facies T-LA (localidad 38). h) Estructuras de cresta y surco (ridge and furrow structures) en la base de una capa de arenisca en la facies T-LA (localidad 167).
En suma, las características sedimentológicas señalan que el ambiente de depósito de esta formación varía de aguas someras a más profundas por debajo de la influencia del oleaje, con un gradiente suficientemente pronunciado para generar flujos gravitacionales con alta frecuencia. Adicionalmente, la escasez de fósiles e icnofósiles sugiere condiciones variables de salinidad en la cuenca. Sin embargo, la presencia de nanofósiles calcáreos en algunas rocas de la Formación Trinidad en la cuenca Los Barriles refleja condiciones marinas.
En la zona de interdigitación con la Formación Los Barriles y en áreas cercanas, comúnmente se presenta la litofacies arenisca (subfacies T-A1, T-A2 y T-A3; Tabla 2); localmente aparece también la litofacies conglomerado (subfacies T-C1 y T-C2), y en menor proporción la litofacies de alternancia entre lodolita y arenisca (litofacies T-LA). En cambio, en las zonas lejanas, domina la litofacies de alternancia de lodolita y arenisca, mientras que la litofacies arenisca se intercala con capas de menor espesor y la litofacies conglomerado se presenta sólo con la subfacies T-C1. Estos depósitos reflejan un ambiente por debajo del nivel base del oleaje interrumpido esporádicamente por flujos gravitacionales.
Sólo en seis muestras de la Formación Trinidad, en diferentes localidades, pudieron identificarse nanofósiles (Figura 3: localidades 28, 32, 62, 63 70 y 151). Únicamente la muestra 51 de la localidad 32 (Figura 8) presentó un mayor contenido de material fosilífero. Además, ésta última contiene en gran abundancia las especies índice Discoaster berggrenii (Bukry, 1971) y D. quinqueramus (Gartner, 1969; Figura 11). La especie D. berggrenii tiene su primera aparición (FAD, por sus siglas en inglés) en la base de la nanozona NN11 (Martini, 1971; Raffi et al., 1998; Young, 1999: figura 8.4), equivalente a la base de la nanozona CNM16 de Backman et al. (2012) y calibrado en 8.20 Ma (Backman et al., 2012). La última aparición (LAD, por sus siglas en inglés) está poco definida. Según Young (1999: figura 8.4) la especie decrece hacia arriba y desaparece en ~6.4 Ma, mientras que Wei (2003) señala su LAD alrededor de 6.2 Ma, en NN11b. La especie D. quinqueramus aparece a principios de NN11a y tiene su LAD en la cima de NN11 (Martini, 1971, Young, 1999, Backman et al., 2012), correspondiendo a 5.53 Ma (Backman et al., 2012). Además, en la muestra de la localidad 32 se encontraron escasos especímenes de D. blackstockae (Bukry, 1973; Figura 11), de la cual se tienen pocos registros bioestratigráficos (Bukry, 1973; Ellis, 1982; Siesser et al., 1992). Bukry (1973) reportó la especie en toda la NN11. Por otra parte, Siesser et al. (1992) calcularon el FAD de D. blackstockae en 6.3 Ma y su LAD en 5.4 Ma. Sin embargo, Ellis (1982) registró la especie desde finales de su zona WPN 25a (equivalente a NN10). Por lo anterior, consideramos que el D. blackstockae no ofrece mayor precisión en la edad. Otras especies encontradas en las muestras mencionadas son: Coccolithus pelagicus (Paleoceno-NN21; Young, 1999), Calcidiscus leptoporus (NN2-NN21; Young, 1999), C. tropicus (NN4-NN10?; Young, 1999), D. triradiatus (NN9-NN21; Young, 1999), Helicosphaera carteri (NN1-NN21; Young, 1999), Sphenolithus abies (NN7?-NN15; Young, 1999), S. neoabies (NN7-NN15; Okada y Bukry, 1980), y Reticulofenestra pseudoumbilicus (NN4-NN15; Young, 1999).
Figura 11 Nanofósiles índice en la Formación Trinidad: a) Discoaster berggrenii, b) D. quinqueramus, c) D. blackstockae. Muestra 51, localidad 32 (Figuras 3 y 8).
La presencia de D. quinqueramus indica la zona NN11. La especie D. berggrenii es característica en NN11a y según algunos autores desaparece dentro de NN11b. Lo anterior sugiere una edad desde la base de NN11a (8.20 Ma) y terminando dentro de NN11b (~6.20 Ma). Cabe mencionar que la especie Amaurolithus primus, la cual por medio de su FAD define el inicio de NN11b no fue encontrada en el presente estudio. De manera más general, lo anterior sugiere para toda la Formación Trinidad una edad de Tortoniano tardío a Messiniano. Al fechar la Formación Trinidad, también queda establecida la edad de los estratos interdigitados de la Formación Los Barriles.
Formación Refugio
La Formación Refugio aflora en pequeñas áreas en la cuenca Los Barriles, con espesores máximos aproximados de 20 m (Figura 3: entre las localidades 94 y 152; además, en 164 y 199). Esta formación está caracterizada por arenisca gruesa a conglomerádica, mal clasificada, de color blanco-grisáceo con numerosos fragmentos de bivalvos y gasterópodos, con estratificación paralela a cruzada y abundante bioturbación (Figura 12). Lateralmente, hacia el oeste, se interdigita con la parte superior de la Formación Los Barriles. En áreas más cercanas hacia dicha unidad, la Formación Refugio se compone de arenisca gruesa hasta conglomerádica con un menor porcentaje de fósiles, mientras que en áreas más distantes los depósitos tienden a ser más finos y predomina arenisca fosilífera. La Formación Refugio exhibe tres litofacies de acuerdo a las características litológicas (Tabla 3), las cuales en conjunto apuntan a un ambiente de depósito marino somero de moderada a alta energía con incidencia de oleaje y corrientes.

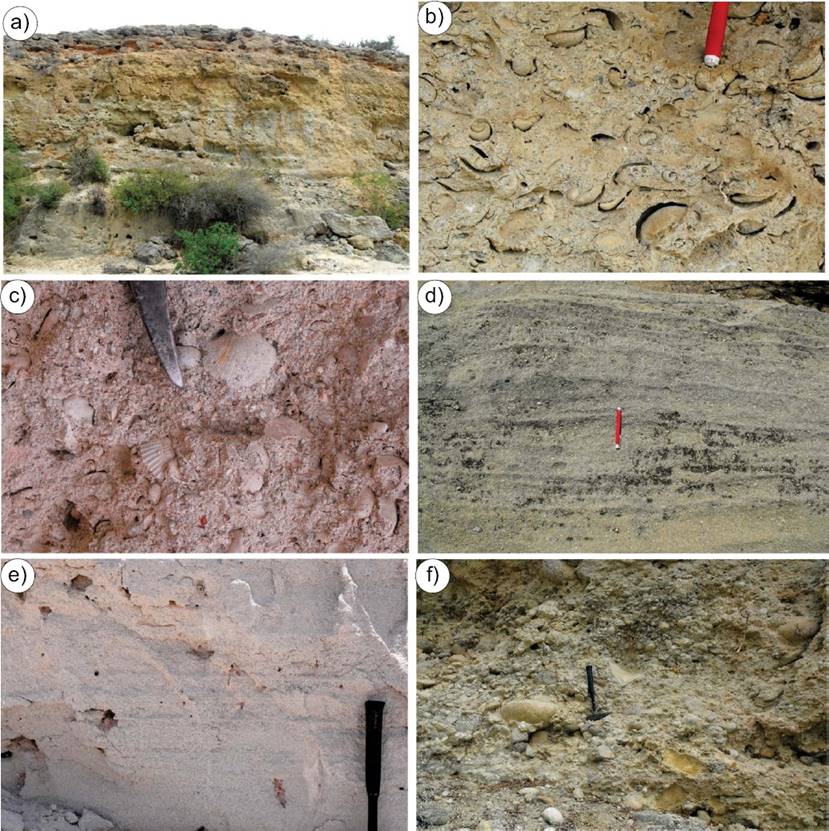

Figura 12 Litofacies en la Formación Refugio (Tabla 3): a) Vista general de la facies R-AF (Figura 3: localidad 94). b) Arenisca coquinoide de la facies R-AF (localidad 150). c) Arenisca conglomerádica coquinoide de la subfacies R-AF2 (localidad 150). d) Arenisca conglomerádica estratificada con pocos bioclastos de la subfacies R-AF1. La escala mide 13 cm (localidad 164). e) Arenisca con laminación de playa de la facies R-A (localidad 148). f) Paraconglomerado con pocos bioclastos de la facies R-C (localidad 152).
Tabla 3 Litofacies en la Formación Refugio (R): R-AF, arenisca fosilífera; R-C, conglomerado; R-A, arenisca. Espesores: capas delgadas, centímetros; capas medianas, decímetros; capas gruesas, mayores de 1 m.
| Litofacies/subfacies | Descripción | Interpretación | |
|---|---|---|---|
| R-AF | R-AF1 | Capas gruesas de arenisca coquinoide mal seleccionada hasta conglomerádica. Estratificación ausente o difusa y va desde paralela a cruzada. La bioturbación es común. El contenido de fósiles varía, predominando bivalvos y gasterópodos. | Ambiente marino somero, depósitos de playa frontal (shoreface) de alta energía. |
| R-AF2 | Capas medianas a gruesas de arenisca coquinoide que varía desde mal seleccionada hasta conglomerádica. Estratificación nula o difusa y varía de paralela a cruzada. Bioturbación y abundantes moluscos fósiles. | Ambiente marino somero, depósitos de playa frontal (shoreface) de alta energía. | |
| R-C | Capas medianas y lentes de conglomerado coquinoide soportado por clastos y localmente por matriz. Es caótico y puede presentar bioturbación. Escasos fósiles. La litofacies ocurre cerca de los contactos con la Fm. Los Barriles. | Ambiente marino somero, depósitos de playa frontal (shoreface) de alta energía. Aporte de sedimento grueso al ambiente marino. | |
| R-A | Capa gruesa de arenisca fina a mediana, poco litificada y con laminación paralela (localidad 148), en contacto con la litofacies R-AF. | Depósitos de anteplaya (foreshore) con laminación de playa. | |
Formación El Chorro
La Formación El Chorro aflora en la parte centro y norte del área de estudio, aunque en el norte tiene su mayor extensión. El máximo espesor expuesto, de aproximadamente 50 m, aflora en el norte de la cuenca. La unidad se compone de depósitos aluviales que se expresan geomorfológicamente como terrazas. La formación cubre discordantemente las demás unidades estratigráficas (formaciones Los Barriles, Trinidad y Refugio), así como al basamento (Figura 13). De manera general, consiste en conglomerado y arenisca poco litificados con colores de beige a café, con clastos ígneos y metamórficos de la sierra La Gata. Se distinguen varias litofacies: en áreas cercanas a la sierra La Gata está compuesto, principalmente, de conglomerado grueso con clastos mayores a 1 m y con poca organización interna; en menor proporción, ocurren arenisca conglomerádica y arenisca. Hacia partes distantes de la formación disminuye la presencia de conglomerado grueso; aumenta la proporción de arenisca conglomerádica y de arenisca gruesa y, además, los depósitos están mejor organizados formando capas y lentes. Los depósitos de esta parte exhiben estratificación paralela y cruzada así como también paleocanales; localmente abundan rizolitos y se registran niveles con caliche, indicando pausas en el depósito en un ambiente de abanico aluvial de bajo gradiente.
Depósitos marinos costeros pleistocénicos
En la costa actual de la parte norte de la cuenca existen depósitos marinos jóvenes compuestos por arenisca conglomerádica y conglomerado con un contenido variable de bioclastos, los cuales sobreyacen discordantemente a las formaciones Los Barriles, Trinidad y Refugio. Estas “terrazas marinas” (Ortlieb, 1991) tienen poca extensión y alcanzan espesores de hasta 2 m (Figura 3: localidad 148).
ARQUITECTURA DE FACIES
El término arquitectura de facies hace referencia a las litofacies formadas en diferentes ambientes de depósito a escalas variadas, a sus relaciones espaciales y a su geometría en la cuenca (Einsele, 2000). Por otro lado, el concepto de las secuencias estratigráficas, desarrollado originalmente en márgenes pasivos (Mitchum et al., 1977), en la actualidad es empleado para todo tipo de cuencas sedimentarias e incluso para cuencas de rift, considerando en estas últimas las variaciones laterales en subsidencia y espacio (Martins-Neto y Catuneanu, 2010; Holz et al., 2014). También ha sido aplicado en la Provincia Extensional del Golfo (Dorsey et al., 1997; Umhoefer et al., 2007).
Los depósitos en el área de estudio fueron divididos en tres secuencias estratigráficas separadas por discordancias, las cuales posiblemente obedecen a mecanismos tectónicos y/o eustáticos (Holz et al., 2014). Los sedimentos no consolidados (de aluvión y de playa) no fueron considerados como secuencia estratigráfica debido a que aún están en formación, según la definición original de Mitchum et al. (1977). A continuación, se expondrá la asociación de facies de cada una de las secuencias estratigráficas con sus variaciones laterales y verticales, además de su distribución en la cuenca.
Secuencia estratigráfica 1
La secuencia estratigráfica 1 está compuesta por las formaciones Los Barriles y Trinidad, las cuales están interdigitadas (Figuras 8 y 14), siendo las unidades sedimentarias más antiguas de la cuenca y consideradas por Geoffroy y Pronost (2010) como “sin-rift”. En casi todas las localidades, las capas de la secuencia 1 exhiben un buzamiento hacia el NW. En el área de Punta Pescadero, la Formación Los Barriles sobreyace el basamento y, a su vez, está cubierta por la Formación Trinidad (Figura 3: localidad 10 y 109). El contacto superior de la secuencia 1 es, al parecer, una discordancia angular entre las formaciones Trinidad y Refugio y no fue observado directamente en el campo. Sin embargo, su existencia es inferida ya que en la localidad 151 (Figura 3) los estratos de la Formación Trinidad están basculados 13° hacia el NW, mientras que a 100 m aproximadamente (localidad 150) aflora la Formación Refugio con capas horizontales.

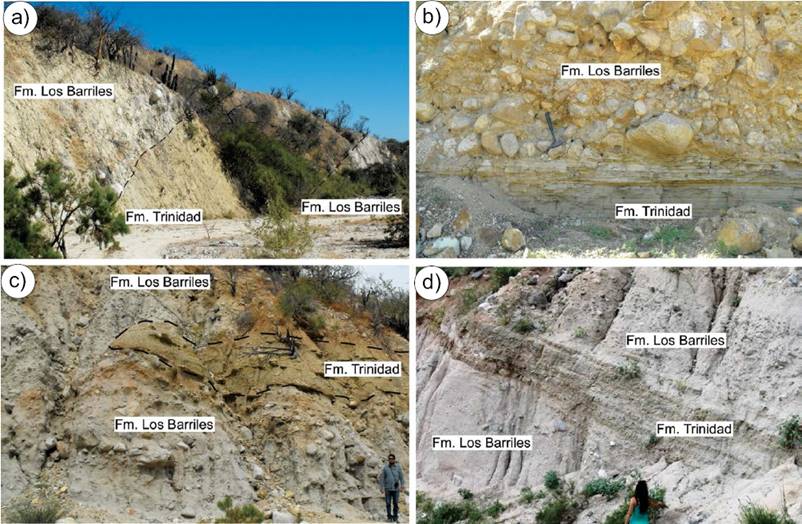

Figura 14 Interdigitación entre las formaciones Los Barriles y Trinidad: a) Localidad 70 (Figura 3). b) Localidad 102. c) Localidad 190. d) Localidad 51.
La Formación Los Barriles refleja un ambiente de abanico aluvial de alto gradiente. En la porción cercana al basamento predomina conglomerado producto de flujos de escombro; en cambio, hacia la parte distante aumentan los depósitos arenosos de barras así como de flujos de avenida (Tabla 1). En la zona de interdigitación con la Formación Trinidad tiende a dominar la litofacies arenisca. El tipo de abanico aluvial corresponde a abanicos entre los dominados por flujos de escombro y los fluviales trenzados (Stanistreet y McCarthy, 1993).
En la Formación Trinidad es posible observar variaciones de litofacies cercanas a lejanas, las cuales corresponden a ambientes marinos (Tabla 2). En la zona de interdigitación con la Formación Los Barriles y en áreas cercanas predomina arenisca, la litofacies de alternancia de lodolita y arenisca ocurre en menor proporción y la litofacies conglomerado se observa localmente. Estos depósitos son producto de condiciones de aguas relativamente someras, formados por encima del nivel base de oleaje. En cambio, en las zonas distantes domina la litofacies de alternancia de lodolita y arenisca, mientras que la litofacies arenisca está presente con menor espesor, lo cual señala un ambiente más profundo y de baja energía, interrumpido esporádicamente por flujos gravitacionales.
La secuencia estratigráfica 1 se depositó en ambientes que abarcan desde abanico aluvial cercano hasta abanico deltaico lejano. En general, los deltas exhiben distintas características que dependen del sistema alimentador, la profundidad del agua en la cuenca, las diferentes maneras de dispersión sedimentaria en la parte frontal del delta y las fluctuaciones del nivel del cuerpo acuático (Postma, 1990 y 1995). El mismo autor divide la parte aérea de los deltas en cuatro tipos, de A a D, de acuerdo al sistema alimentador. El primero se refiere a sistemas aluviales dominados por grava y con un gradiente abrupto, caracterizados por corrientes no confinadas y efímeras, incluyendo flujos de masas, formándose a lo largo de escarpes de falla y en fiordos. La Formación Los Barriles corresponde a la parte aérea de los abanicos deltaicos, sus depósitos son producto de corrientes efímeras y fueron formados mayormente a lo largo de un escarpe de falla (Los Barriles); por lo tanto, se propone que los abanicos deltaicos desarrollados en el área de estudio pertenecen al sistema alimentador tipo A (Postma, 1990).
Los deltas con un sistema alimentador tipo A, a su vez, se dividen en tres: el tipo Hjulström de aguas someras, el clásico tipo Gilbert con capas frontales de crecimiento progresivo y el tipo Gilbert de aguas profundas (Postma, 1990). Éstos pueden formarse en ambientes marinos y lacustres (Colella, 1988; Postma, 1990; Benvenuti, 2003).
El delta tipo Hjulström se desarrolla principalmente en aguas someras y está caracterizado por una pendiente suave en su parte frontal (Postma, 1990). Estos abanicos deltaicos, generalmente, son de alta energía y están influenciados directamente por el oleaje. Debido a lo anterior, sus depósitos suelen presentar icnofósiles tales como Skolithos isp. y Ophiomorpha isp., ambos son elementos de la icnofacies Skolithos (MacEachern et al., 2007). En la secuencia estratigráfica 1 no se observaron depósitos con dichas características. Por otro lado, el clásico tipo Gilbert difiere de los demás por presentar capas superiores (topsets), frontales (foresets) y de fondo (bottomsets) (Colella, 1988). El depósito en la porción superior de las capas frontales está controlado por flujos de masa, deslizamientos, flujos de corriente no confinados y/o retrabajamiento marino; mientras que en la parte frontal y de fondo dominan flujos gravitacionales de masa, flujos hiperpícnicos y, en la parte más distante, procesos de suspensión (Postma, 1990; Falk y Dorsey, 1998; Mulder y Alexander, 2001; Mulder et al., 2003). Si bien en el área de estudio encontramos depósitos similares, no se observaron capas frontales de crecimiento progresivo. Por último, el delta tipo Gilbert de aguas profundas no contiene capas superiores, frontales y de fondo, respectivamente, ya que por la profundidad solo desarrolla una pendiente por debajo de la influencia del oleaje. Por ello, en estos abanicos deltaicos la sedimentación está dominada por procesos de suspensión y transporte gravitacional de masas (Postma, 1990). La presencia de canales en estratos de la Formación Trinidad (Figura 15) podría deberse a una incidencia frecuente de este tipo de eventos. Conforme a lo anterior, los depósitos de aguas profundas estarían dominados por sedimentos lodosos, con intercalaciones de sedimentos arenosos y gravosos producto de flujos gravitacionales. Así, las características de los depósitos de la secuencia estratigráfica 1 en la cuenca Los Barriles coinciden con el abanico delta tipo Gilbert de aguas profundas. La presencia de deltas de aguas profundas sin capas frontales sugiere un desplazamiento relativamente rápido y continuo en el sistema de fallas marginales. Algunos contactos erosivos entre depósitos marinos y fluviales en la zona de interdigitación (Figura 8 y 14b) son, probablemente, producto de fluctuaciones del nivel base (Postma, 1995).
Secuencia estratigráfica 2

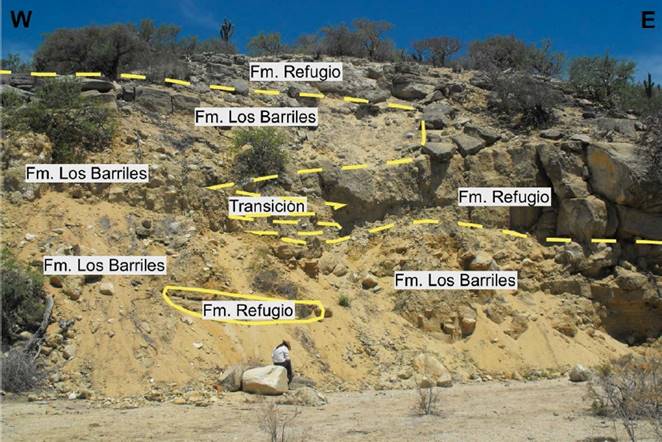

La secuencia estratigráfica 2 está integrada por las formaciones Los Barriles y Refugio (Figura 16). El contacto inferior, como se mencionó anteriormente, corresponde a una discordancia angular entre las formaciones Trinidad y Refugio. Esta última, a su vez, se interdigita hacia el oeste con estratos horizontales de la parte superior de la Formación Los Barriles. Dentro de la Formación Los Barriles no se observó dicha discordancia, posiblemente debido a que cerca de la falla maestra la sedimentación se dio de manera continua. Por otro lado, el contacto superior de la secuencia está dado por una discordancia erosiva angular con la secuencia estratigráfica 3.
Los estratos de la Formación Los Barriles se formaron en un ambiente de abanico aluvial, mientras que la Formación Refugio es de origen marino. Ésta última muestra poca variación textural interna, aunque tiende a exhibir materiales más gruesos en áreas cercanas a su cabecera (Tabla 3). La textura de los sedimentos, la abundancia de fósiles y de bioturbación en los estratos sugieren condiciones de aguas someras con incidencia frecuente o constante de oleaje y de corrientes.
La secuencia estratigráfica 2 al igual que la secuencia 1 fue depositada en un ambiente de abanico deltaico. De acuerdo a la clasificación de Postma (1990), la Formación Los Barriles también representa a un sistema alimentador tipo A en esta secuencia estratigráfica. Sin embargo, considerando la litología de la Formación Refugio, este abanico deltaico se desarrolló en un cuerpo de agua somero y de alta energía; por lo tanto corresponde al tipo Hjulström (Postma, 1990).
Secuencia estratigráfica 3
La secuencia estratigráfica 3 está compuesta principalmente por la Formación El Chorro y en menor proporción por depósitos correspondientes a una terraza marina; ambos preservan su disposición sedimentaria original. El contacto inferior de la secuencia estratigráfica 3 consiste en una discordancia erosiva angular, la cual cubre todas las unidades más antiguas (formaciones Los Barriles, Trinidad, Refugio). La Formación El Chorro se depositó en un ambiente de abanico aluvial y cambia transicionalmente, de depósitos cercanos dominados por conglomerado a depósitos lejanos con mayor proporción de arenisca. Las características litológicas que presenta dicha unidad varían de un abanico dominado por flujos de escombro a un abanico fluvial trenzado, según la clasificación de Stanistreet y McCarthy (1993).
EVOLUCIÓN GEOLÓGICA DE LA CUENCA
Los datos obtenidos en el presente estudio permiten interpretar seis etapas geológicas de la evolución de la cuenca Los Barriles.
Primera etapa
La activación del sistema de fallas Los Barriles (Figura 17) empezó a finales del Tortoniano (Mioceno tardío). Este evento coincide con el inicio del fallamiento extensional en la cuenca San José del Cabo donde se generaron fallas, actualmente sepultadas hacia su parte central (Busch et al., 2011; Arreguín-Rodríguez y Schwennicke, 2013). El sistema de fallas Los Barriles está conformado por cinco segmentos (Figura 3). De éstos, los segmentos A, C, D y E presentan rumbos ligeramente variables y por lo tanto es probable que se hayan formado en un principio como fallas independientes (Gawthorpe y Leeder, 2000; Morley, 2002). El segmento B correspondería a una estructura de transferencia, con movimiento normal-oblicuo, formado sobre una rampa de relevo (Athmer y Luthi, 2011). Proponemos la contemporaneidad de esta falla con los demás segmentos del sistema marginal.
Figura 17 Evolución en la cuenca Los Barriles (ver explicación detallada en el texto). Etapa 1: inicio del fallamiento y del depósito de la Formación Los Barriles. Etapa 2a (temprana): Incursión marina, interdigitación entre las formaciones Trinidad y Los Barriles. Etapa 2b (tardía): tendencia regresiva en la cuenca y crecimiento progresivo de la Formación Los Barriles. Etapa 3 (no ilustrada): El eje de rotación del bloque de techo se vuelve más oblicuo, lo que generó una inclinación de las capas del relleno hacia el NW y erosión en el sur de la cuenca. Etapa 4: Nueva incursión marina y depósito de la Formación Refugio interdigi-tada con la parte superior de la Formación Los Barriles. Etapa 5 (no ilustrada): Levantamiento de la cuenca, causando erosión y posteriormente se forman depósitos aluviales de la Formación El Chorro, cubriendo discordantemente las unidades anteriores. Etapa 6 (no ilustrada): Continuación del levantamiento tectónico desde el Pleistoceno tardío y disección fluvial.
El inicio del fallamiento generó un espacio de acumulación a lo largo del sistema Los Barriles, lo cual propició erosión en el bloque de piso (sierra La Gata) y depósito en el bloque de techo (cuenca Los Barriles). En la zona próxima al escarpe morfológico, el relieve elevado propició altas tasas de erosión en el bloque de piso (Gawthorpe y Leeder, 2000; Ebinger y Scholz, 2012), formando abanicos aluviales de alto gradiente (Formación Los Barriles). Además, la rotación del bloque de techo a lo largo del sistema de fallas Los Barriles causó el levantamiento del área al este de Punta Pescadero donde, consecuentemente, también se formaron abanicos aluviales (Figura 3: localidad 108). Cabe mencionar que en esta zona el basamento, probablemente, se extendía más hacia el oriente, donde se localiza actualmente el Golfo de California. El material en estos abanicos aluviales es mayormente de origen plutónico, acarreado desde ambos márgenes de la cuenca. No obstante, la presencia de clastos metamórficos señala para este tiempo un basamento intrusivo parcialmente cubierto por rocas metamórficas (techos colgantes).
Segunda etapa
La subsidencia de la cuenca propició una incursión marina (Formación Trinidad) en ésta y, como consecuencia, la interdigitación de los abanicos aluviales con sedimentos marinos, originando abanicos deltaicos (Figura 17). Las primeras rocas marinas en la cuenca Los Barriles corresponden a una edad de NN11 (Tortoniano tardío a Messiniano) según la zonación de Martini (1971) y Backman et al. (2012). Esta asignación es similar a la edad reportada por Gómez-Sánchez (2013) en el rancho El Torote (NN11b) en la parte central de la cuenca San José del Cabo, mientras que al occidente del rancho Los Algodones, en el sur de la cuenca San José del Cabo y cercano al rancho La Trinidad, en el área central-este, las primeras rocas marinas corresponden a NN11a (McTeague 2006; Piña-Arce, 2010). A su vez, la interdigitación entre las formaciones Los Barriles y Trinidad en el área de estudio demuestra su contemporaneidad y, por lo tanto, los estratos interdigitados de la Formación Los Barriles también tienen una edad de NN11 (Tortoniano tardío a Messiniano). Esta interpretación es reforzada por la datación de la Formación Los Barriles de Bot et al. (2016). Por lo tanto, la Formación Los Barriles es más antigua en la cuenca Los Barriles en comparación con la edad pliocénica propuesta en la cuenca San José del Cabo (Arreguín-Rodríguez y Schwennicke, 2013).
La distribución actual de facies sugiere abanicos aluviales distribuidos a lo largo de ambos márgenes de la cuenca y así como en su parte sur; como resultado, la transgresión marina creó una bahía (Figura 18). La escasa presencia de icnofósiles posiblemente puede asociarse, en parte, a condiciones variables con aguas salobres o hipersalinas durante la sedimentación. Estas supuestas restricciones oceanográficas, especialmente con oleaje limitado y mareas reducidas, explicarían también la escasez de depósitos de anteplaya en la zona de interdigitación entre las formaciones Los Barriles y Trinidad (Tabla 2). Sin embargo, la presencia de nanofósiles calcáreos en la Formación Trinidad indica condiciones marinas durante su depósito. No obstante, éstas pudieron no ser constantes, debido a una variación del tamaño de la conexión hacia el protogolfo. También se han mencionado condiciones restringidas en la parte basal de la Formación Trinidad, en la cuenca San José del Cabo (Smith, 1991). En general, es un fenómeno común en cuencas de rift, especialmente en su etapa temprana (Gawthorpe y Leeder, 2000).
Figura 18 Modelo del ambiente de depósito en la segunda etapa de la evolución geológica en el área del estudio, correspondiendo a la secuencia 1.
La interacción entre subsidencia y aporte de sedimentos generó depósitos aluviales de gran espesor (Formación Los Barriles), y debido a avances y retrocesos de los abanicos deltaicos marginales, se originó una amplia zona de interdigitación con sedimentos marinos (Formación Trinidad); por lo tanto, la extensión de la zona acuática variaba a lo largo del tiempo. Paralelamente continuó el fallamiento del sistema marginal y existían fallas activas hacia el interior de la cuenca, causando el basculamiento y fallamiento sinsedimentario de las unidades (Figura 5c-5d). Con el tiempo los depósitos de la Formación Los Barriles crecieron progresivamenete sobre los sedimentos marinos de la Formación Trinidad.
Los depósitos marinos (Formación Trinidad) en el área de estudio sugieren un ambiente marino con un gradiente suficientemente pronunciado para generar, con alta frecuencia, flujos gravitacionales por debajo del nivel base de oleaje. Este gradiente o también sismos ocasionaron inestabilidad de los sedimentos en el fondo marino (slumping;Alsop et al., 2016). De acuerdo a la clasificación de Postma (1990) y a las características litológicas de ambas unidades, el sistema corresponde a un delta tipo Gilbert de aguas profundas (ver Arquitectura de facies).
Tercera etapa
En un principio el sistema de fallas marginales Los Barriles actuó como falla normal lístrica, causando la rotación del bloque de techo con un eje de rotación paralelo al rumbo de la falla marginal. Posteriormente en la tercera etapa, el eje de rotación fue cada vez más oblicuo al rumbo de la falla, lo que generó una inclinación en las capas del relleno de la cuenca hacia el NW. Este cambio de configuración en fallas normales de cuencas de rift es un proceso común (Morley, 2002; Withjack et al., 2002) y, posiblemente, se dio por un cambio del régimen tectónico en la región del golfo (Stock y Hodges, 1989; Umhoefer, 2011).
Esta rotación causó que el sur y sureste del área de estudio quedara más elevado que el área norte donde continuó una mayor subsidencia; en consecuencia, probablemente inició erosión en la región sur. Por otro lado, en la zona norte continuó el depósito de estratos cada vez menos rotados, correspondientes a un nivel estratigráfico más alto en el bloque de techo, en comparación con las rocas en la parte sur. Además, durante el depósito del relleno de la cuenca existían múltiples fallas activas en el interior del relleno sedimentario, causando las variaciones locales en la disposición de las capas.
Cuarta etapa
Dada la continua subsidencia en el norte y noroeste de la cuenca Los Barriles, desde el oriente y nororiente nuevamente se dio una transgresión marina, creando los depósitos costeros de la Formación Refugio, los cuales sobreyacen discordantemente a estratos marinos de la Formación Trinidad (Figura 17). Estos sedimentos costeros se interdigitan lateralmente con depósitos continentales (parte superior de la Formación Los Barriles), formando un nuevo sistema de abanicos deltaicos tipo Hjulström, es decir, de aguas someras (Postma, 1990). Esta etapa probablemente ocurrió en el Plioceno temprano, considerando la edad de la secuencia 1. La litología de la Formación Refugio señala un ambiente costero de alta energía con un impacto constante del oleaje en el fondo marino. La abundancia de moluscos e icnofósiles en los depósitos indica condiciones marinas de salinidad normal y de alta energía, indicando la desaparición de los paleo-altos al oriente de la cuenca, aún existentes en la segunda etapa. También durante esta etapa, el fallamiento cesó progresivamente.
Quinta etapa
Esta etapa inició en el Plioceno con un período de erosión en toda la cuenca, que refleja la respuesta del sistema fluvial de alcanzar nuevamente su nivel base, probablemente debido a un descenso relativo en el nivel de mar. Este cambio en el nivel de mar pudo haber ocurrido por una disminución relativa y no tanto absoluta; es decir, por una inversión de la cuenca. Posteriormente, ya en la etapa post-rift (Geoffroy y Pronost, 2010; Bot et al., 2016), inició el depósito de sedimentos terrestres (Formación El Chorro) durante el Pleistoceno o incluso desde finales del Plioceno (límite Plioceno-Pleistoceno: 2.58 Ma; Gibbard et al., 2010), cubriendo discordantemente las formaciones Los Barriles, Trinidad y Refugio. En la región sur (el área que fue levantada en la tercera etapa), estos sedimentos rellenaron parcialmente paleovalles ya existentes y en la zona norte de la cuenca Los Barriles se originó un sistema de abanico aluvial de bajo gradiente. En esta etapa, el sistema de fallas marginales y otras fallas en el interior de la cuenca ya habían quedado casi o totalmente inactivas, con lo cual inició una erosión retrógrada (o remontante) en el bloque de piso, y en el norte de la cuenca, depósitos de la Formación El Chorro empezaron a cubrir el sistema de fallas Los Barriles. Hacia la costa actual, estos sedimentos se interdigitan difusamente con depósitos marinos costeros formados durante el último período interglacial del Pleistoceno (Ortlieb, 1991), hace aproximadamente 125,000 años (estadio isotópico 5e). Debido al clima cálido durante el clímax de este período interglacial, el nivel del mar mundial estuvo entre 5 y 6 m por encima del nivel actual (Muhs et al., 2003). No obstante, el descenso posterior del nivel del mar durante la última glaciación terminó la acreción vertical fluvial (Formación El Chorro) y marina; por lo tanto, la paleosuperficie de los abanicos aluviales es contemporánea al estadio isotópico 5e.
Sexta etapa
Desde finales del Pleistoceno ocurrió un levantamiento tectónico de la península (Ortlieb, 1991) y como consecuencia, los arroyos actuales han disectado los depósitos de la Formación El Chorro, pero también de otras unidades para alcanzar su nivel base. En la región sur del área de estudio aún se preservan terrazas constituidas por depósitos de la Formación El Chorro en los valles aluviales. En la región norte se originó un arroyo sobre la traza del sistema de falla Los Barriles, así como varios canales fluviales pequeños (Figura 3).
CONCLUSIONES
La cuenca Los Barriles es un medio graben, limitado en su lado oeste por el sistema de fallas Los Barriles. Varios autores (Fletcher y Munguía, 2000; Bravo-Pérez, 2002; Busch et al., 2011) cartografiaron e interpretaron el sistema de fallas marginales de la cuenca Los Barriles como parte de la extensión norte de la falla San José del Cabo (Figura 1). Sin embargo, nuestro estudio confirma que este sistema tuvo una evolución independiente a la falla San José del Cabo, idea propuesta por Geoffroy y Pronost (2010). A partir del trabajo cartográfico se documentó la posición y la segmentación del sistema de fallas Los Barriles.
Datos bioestratigráficos en la Formación Trinidad, obtenidos en el presente estudio, y el análisis de nucleidos cosmogénicos en la Formación Los Barriles (Bot et al., 2016) revelan que el sistema de fallas Los Barriles ya estaba activa en el Mioceno tardío. Por lo tanto, su activación coincide aproximadamente o es ligeramente más joven que el inicio del fallamiento extensional en la cuenca San José del Cabo, donde se originaron fallas actualmente sepultadas hacia su parte central (Busch et al., 2011); la activación de estas últimas marca el inicio de la exhumación acelerada hace 12-10 Ma en la sierra La Laguna (Fletcher et al., 2000).
En cambio, la falla San José del Cabo, que actualmente es la estructura marginal en la cuenca San José del Cabo (Figura 1), se originó en el Plioceno (Busch et al., 2011) y quedó activa hasta el Pleistoceno, evidenciado por la rotación de la Formación El Chorro y, además, por el aumento de su espesor hacia la falla (Arreguín-Rodríguez y Schwennicke, 2013). Por ser más joven, la falla San José del Cabo corta en la región de Buena Vista al sistema de fallas Los Barriles. Lo anterior implica que la activación del sistema Los Barriles se dio antes que la falla San José del Cabo, y no posteriormente como proponen Bot et al. (2016).
Las cuencas San José del Cabo y Los Barriles comparten las formaciones estratigráficas Los Barriles, Trinidad, Refugio y El Chorro (Figura 2). El relleno sedimentario de la cuenca fue dividido en tres secuencias estratigráficas. La primera está integrada por las formaciones Los Barriles y Trinidad, formadas durante la etapa de mayor subsidencia en la cuenca. La Formación Los Barriles se observó en contacto con el basamento en el oeste, mediante la falla marginal y, en el este, a través de una discordancia; esta formación está constituida por conglomerado y arenisca, y se formó en abanicos aluviales de alto gradiente. La Formación Trinidad se compone de lodolita y arenisca de origen marino. Ambas formaciones se interdigitan e integraron abanicos deltaicos de aguas profundas (Postma, 1990). La ausencia de capas frontales de crecimiento progresivo sugiere un desplazamiento continuo en la falla marginal. Este patrón es diferente en otras cuencas de la Provincia Extensional del Golfo, como por ejemplo la cuenca de Loreto (Mortimer et al., 2005), señalando que cada cuenca ha tenido su propia historia geológica. La edad bioestratigráfica de la secuencia 1 corresponde a NN11 (Tortoniano tardío a Messiniano; Martini, 1971 y Backman et al., 2012). Lo anterior evidencia que en la cuenca Los Barriles, la Formación Los Barriles tiene una edad más antigua que la reportada por Arreguín-Rodríguez y Schwennicke (2013) en la cuenca San José del Cabo (Figura 2). Nuestros resultados además sugieren que en esta etapa temprana, la conexión oceanográfica con la parte central del Protogolfo de California fue restringida, posiblemente con condiciones variables de salinidad en la cuenca.
La Formación Refugio, compuesta por arenisca y conglomerado fosilífero de origen marino somero, cubre discordantemente a la Formación Trinidad, debido a la rotación oblicua del bloque de techo a lo largo de la falla marginal. Se interdigita lateralmente con la parte superior de la Formación Los Barriles, conformando la secuencia estratigráfica número 2, probablemente en el Plioceno. Ambas unidades constituyen un abanico deltaico de aguas someras (Postma, 1990). En esta etapa se originaron condiciones oceanográficas más abiertas lo que generó una mayor incidencia regular de oleaje y mayor proliferación de fauna marina.
La Formación El Chorro, con una probable edad pleistocénica, conforma la secuencia 3 y sobreyace discordantemente todas las unidades anteriores; localmente, también cubre al sistema de fallas Los Barriles. Está compuesta por arenisca y conglomerado, depositados en un ambiente de abanico aluvial y se interdigita hacia la línea de costa actual con conglomerado y arenisca fosilíferos formados durante el último período interglacial. La Formación El Chorro no presenta rotación ni fallamiento, indicando que la falla marginal ya había quedado inactiva (Bravo-Pérez, 2002).
Los alcances del presente estudio contribuyen al conocimiento sobre la estratigrafía y evolución geológica de la cuenca Los Barriles, así como también a la formación del Golfo de California.
