nueva página del texto (beta)
Español (pdf)
Artículo en XML
Referencias del artículo
Traducción automática
Enviar artículo por email
Citado por SciELO
Similares en
SciELO
Permalink
Introducción
El Schinus molle es una especie exótica muy común en México, nativa de Sudamérica; fue introducida en el Valle de México por Antonio de Mendoza y Pacheco, Virrey de la Nueva España entre los años 1535 y 1550. (Corkidi, Cacho y Búrquez, 1991; Ramírez-Albores y Badano, 2013). Es una de las 15 especies que ocurren desde México hasta Chile, una de las más abundantes en el Nuevo Mundo (Goldstein y Coleman, 2004). Esta especie se distribuye en la Altiplanicie y Mesa Central, crece de modo silvestre en clima subhúmedo o árido, donde subsiste a pesar de las heladas, sequias y suelos erosionados o salinos. (Camacho y Ramírez, 1987). En sus áreas de origen y de mayor distribución (Perú y Bolivia) es considerado como un árbol de uso múltiple (Carrere, 2009).
En la agricultura tiene un valor integral (económico, social y cultural), es proveedor de leña y es útil para la conservación de suelos, lo que lo hace importante como componente agroforestal. (Whaley et al., 2010; Brandt, Zimmermann, Hensen, Castro y Rist, 2012)
También existen varios estudios en relación con la extracción de aceites esenciales de hojas y frutos en los cuales se determina la actividad antifúngica, antimicrobiana antioxidante anticancerígena, antidepresiva e insecticida (Molina-Salinas et al., 2007; Mohareb, Badawy y Abdelgaleil, 2013; López et al., 2014; Martins, Arantes, Candeias, Tinoco y Cruz-Morais, 2014 y dos Santos et al., 2015).
Igualmente, existen registros sobre Schinus johnstonii y S. matchandii, las cuales son aprovechadas en el noreste de la Patagonia Argentina como combustibles, consideradas entre las cuatro especies preferidas (Cardoso, Ladio y Lozada, 2012; Cardoso, Ladio y Lozada, 2013; Cardoso, Ladio, Dutrus y Lozada, 2015). Schinus spp.: Schinus longifolia (Lindl.) Speg.var. longifolia/Schinus fasciculatus (Griseb.) I.M. Johnst. var. fasciculatus se encuentra entre las 15 especies más prominentes para utilizarse como leña en el cocimiento de alimentos (Martínez, 2015).
En comunidades rurales de México, las hojas del S. molle (pirú) se usan en baños de vapores purificadores conocidos como Temazcal; además, el aceite esencial tiene propiedades antisépticas, antiespasmódicas y sedantes, estimula la secreción gástrica, proporciona estimulación uterina, funciona como antiinflamatorio en casos de cervicitis y vaginitis, además tiene acción inhibitoria frente a bacterias, hongos y levaduras (Ramírez-Albores y Badano, 2013; Alba, Bonilla y Arroyo, 2009).
El pirú también es apreciado como especie ornamental, por su rápido crecimiento bajo condiciones de intensa radiación solar, para establecer cortinas rompevientos, como sombra para el ganado, en la reforestación de áreas muy degradadas por soportar sequias, heladas, suelos ligeramente salinos. Adicionalmente, representa una opción potencial para la apicultura pues produce cuantiosas cantidades de néctar, por su largo periodo de floración (Camacho, 1985; Ramírez-Albores y Badano, 2013).
En relación con la madera del pirú, existen estudios relacionados con anatomía macroscópica y microscópica (Islas, 1986; Schulte, 1992), densidad verde, densidad seca al aire libre, densidad básica, contracciones totales lineales y contracción volumétrica, relación de anisotropía, dureza, compresión perpendicular y cizallamiento (Schulte, 1992; Luna, 2012). También se cuenta con estudios de pH, extractivos, holocelulosa y lignina (Schulte, 1992; Mejía-Díaz y Rutiaga-Quiñones, 2008). La madera de S. molle L. se utiliza en postes, pisos interiores, implementos de granja, tales como arados, yugos y mangos de herramientas; muebles rústicos, construcción, combustibles (Camacho y Ramírez, 1987; Aderson, s.f.).
Objetivos
El objetivo de este estudio fue conocer las características anatómicas y las propiedades físicas, así como calcular los índices de las propiedades mecánicas de la madera de Schinus molle L. proveniente de una plantación del estado de Hidalgo, México para prevenir un mal uso del recurso o simplemente su inutilización.
Materiales y métodos
Descripción de la especie
Schinus molle L. pertenece a la familia Anacardiaceae, tiene varias sinonimias: Schinus huingán Molina, Schinus molle var. huingan, Schinus molle var. areira (L.) DC., Schinus angustifolius Sessé & Moc., Schinus bituminosus L., Schinus occidentalis Sessé & Moc., Schinus areira L. (Luna, 2012). Igualmente, tiene varios nombres comunes: pirul, pirú, árbol del Perú (México); molle, cuyash, huaribay (Perú); aymara (Bolivia); muelle, falso pimiento, pimiento (Colombia); mulli (Ecuador); pimenteiro, aroeira, amescla, aroeira-periquita, bálsamo, fruto de sabiá (Brasil); aguaribay, terebinto, árbol de la pimienta, gualeguay (Argentina); pimiento (Chile). Otros nombres comunes en México: Pirwi, Tsactumi, Tzactumi, Tzantuni (Rep. Mex.); pirú, pirul (Valle de México); Xasa, Xaza (I. Otomí); Peloncuáhuitl (I. Náhuatl) Yaga-cica, Yaga-lache (I. zapoteca, Oax.) (Luna, 2012).
Schinus molle es originario de la región andina de Sudamérica, principalmente Perú. Crece en altitudes de hasta 3650 m y es ampliamente distribuido en Centroamérica, en Estados Unidos (sur de California y oeste de Texas), en Argentina (Corrientes, Entre Ríos, Misiones, Salta y Santa Fe) (Luna, 2012). En México, se distribuye en Aguascalientes, Chiapas, Coahuila, Distrito Federal, Durango, Guanajuato, Guerrero, Hidalgo, Estado de México, Jalisco, Michoacán, Morelos, Nuevo León, Oaxaca, Puebla, Querétaro, San Luís Potosí, Sinaloa, Tlaxcala, Veracruz y Zacatecas (Rzedowski y Calderón, 1999; Villaseñor y Espinosa, 1998). Schinus molle es un árbol polígamo dioico, alcanza alturas entre 6 m y 15 m; en ocasiones alcanza 25 m., diámetro entre 30 cm y 80 cm, pudiendo alcanzar hasta 1.5 m. El tallo por lo general es torcido, resinoso, rugoso al tacto: la corteza es áspera más bien escamosa, hojas alternas, regularmente imparipinnadas la inflorescencia es una panícula, flores pequeñas, con simetría radial, de color amarillo-verdoso a blanquecinas, unisexuales pero frecuentemente con rudimentos del otro sexo en las flores femeninas, los estambres están reducidos y las anteras vacías y, en las flores masculinas, el ovario es rudimentario, el fruto tiene forma de drupa, es pequeño, carnoso color rojo, brillante, con una sola semilla. (Schulte, 1992; Calderón y Rzedowski, 2001; Rzedowski y Calderón, 1999).
Descripción del Área de Estudio
El área de estudio está ubicada en el municipio de Tolcayuca, estado de Hidalgo, se localiza en las coordenadas geográficas 19°57’09” latitud Norte, 98° 56’ 53.7” longitud Oeste, altitud de 2404 m. Colinda al norte con San Agustín Tlaxiaca y Zapotlán, al sur con Tizayuca y Estado de México, al este con Tezontepec y Zapotlán, y al oeste con el Estado de México (Fig. 1).
Presenta un clima templado, con temperatura media anual de 16.2 °C, precipitación pluvial de 557 mm. El suelo es de tipo semidesértico. El municipio es atravesado por el rio Panuco y el río Moctezuma. La vegetación está formada de matorrales inermes y espinosos como el cardón, el maguey, el nopal, el pirú y las yucas. La fauna está integrada por conejos, coyotes, lobos, zorrillos y ardillas, reptiles, insectos, arácnidos, canarios, chupamirtos, gorriones, jilgueros y pájaros (Instituto Nacional para el Federalismo y el Desarrollo Municipal [INFDM], 2002).
Colecta del material
La colecta del material se realizó el día 15 de mayo de 2015. El terreno tiene una pendiente de 15% y se ubica en las coordenadas: 19°57’09” latitud norte, 98° 56’ 53.7” longitud oeste, altitud de 2404 m. Se seleccionaron cuatro árboles de fuste recto, sanos y sin protuberancias, a cada árbol seleccionado se le midió la altura total y diámetro normal (Tabla 1). Así mismo se colectaron muestras botánicas con la finalidad de corroborar la especie. Posteriormente, los árboles se derribaron y trocearon, las trozas fueron trasladadas al laboratorio de plantas piloto de la División de Ciencias Forestales de la Universidad Autónoma Chapingo en el Estado de México.
Obtención de muestras de cada árbol

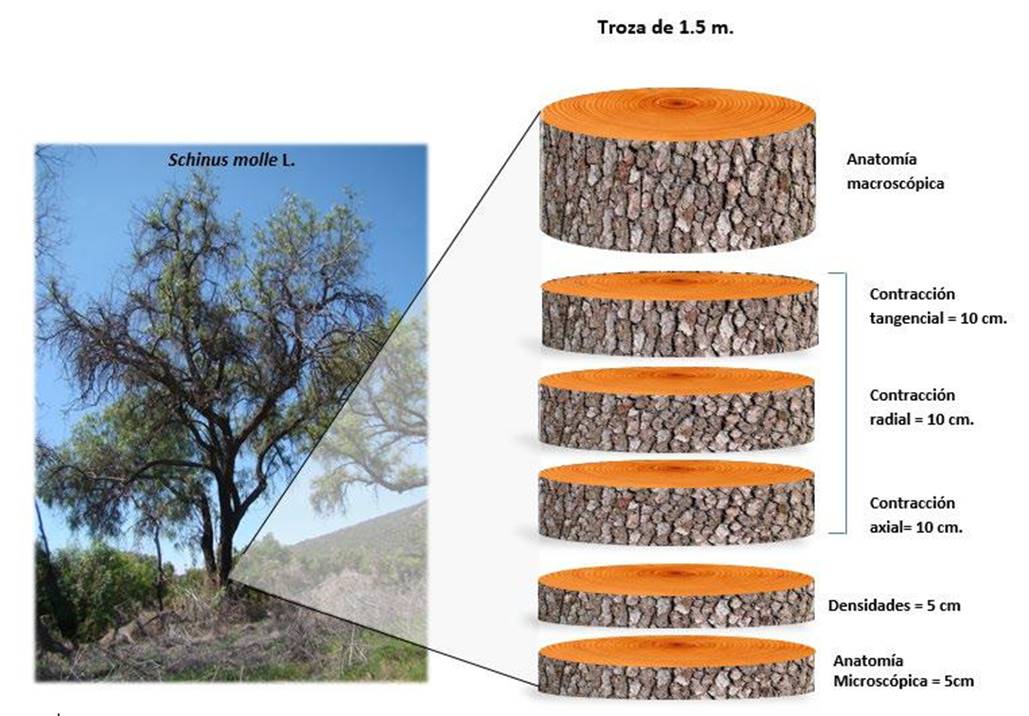

De cada uno de los árboles, se obtuvieron rodajas para la elaboración de probetas; de la primera troza se obtuvo una rodaja de 5 cm de grosor para la descripción de características anatómicas microscópicas, otra de 5 cm para la determinación de las diferentes densidades y, finalmente, tres de 10 cm para calcular la contracción radial, tangencial y axial. Del resto de la troza se obtuvieron tablillas para la caracterización anatómica macroscópica (Fig. 2).
Estudio anatómico
Se elaboraron tablillas de 1 cm × 7 cm × 15 cm de los cortes típicos (tangencial, radial y transversal), en las cuales se realizaron observaciones a simple vista y con lupa de 10x de las características macroscópicas (color, sabor, olor, brillo, hilo, textura y veteado). Se clasificaron de acuerdo con Tortorelli (1956), el color se determinó según Munsell (2000).
En la rodaja de 5 cm se marcaron probetas de 2 cm × 2 cm × 2 cm. Posteriormente, se obtuvieron cortes típicos transversales, longitudinales tangenciales y longitudinales radiales a un espesor de 20 µm y materiales macerados (Navarro, Borja y Machuca, 2005). Los elementos constitutivos se midieron con el software LAS Core, usando los objetivos 5x, 10x y 40x., se determinó el tamaño de muestra con base en la longitud y ancho de las fibras y longitud de los vasos, mediante la ecuación 1.
Donde:
n = tamaño de la muestra
t = valor de la tabla de Student para una α = 0.05 E = error relativo = 0.05
cv = coeficiente de variación
Se utilizó una premuestra de 36 fibras y 20 vasos de albura y de duramen. Los tamaños de muestra fueron 40 para fibras de albura y de duramen y 60 para vasos de albura y de duramen para cada árbol.
Proporción de elementos constitutivos
La determinación de la proporción de elementos constitutivos:
fibras, vasos, radios y parénquima axial de la madera de pirú; se realizó en el corte transversal, en el cual se obtuvieron 450 fotografías con el objetivo 10x., con ayuda del Software LAS Core y con el Software ImageTool. Las mediciones de porcentaje de los elementos constitutivos se clasificaron de acuerdo con Kollmann (1959).
Proporción de elementos de vaso
Se obtuvo el área de los vasos existentes en el área determinada (considerando todas las formas y tamaños de los elementos de vasos). La proporción de elementos de vaso (PV), se calculó con la ecuación 2.
Proporción de radios
En el área fijada se calculó el área de los radios existentes, la proporción de radios (PR) se determinó con la ecuación 3.
Se obtuvo el área del parénquima axial (PPA) en el área determinada, se calculó la proporción de parénquima axial con la ecuación 4.
La proporción de fibras (PF) para el área determinada se calculó por diferencia, con las proporciones antes calculadas (ecuación 5).
PV= proporción de elemento de vaso
PR= proporción de radios
PPA= proporción de parénquima axial
Índices de calidad de pulpa para papel
Con base en los datos obtenidos de longitud, diámetro de lumen y diámetro total de las fibras, se calcularon los índices de calidad de pulpa de acuerdo con Tamarit y Fuentes (2003).
Propiedades físicas
El contenido de humedad en condición verde (CHV), saturado y en equilibrio, se determinaron en 400 probetas de 2 cm × 2 cm × 2 cm (100 probetas de cada árbol) según Navarro et al. (2002). Las diferentes densidades: saturada, básica, anhidra, en equilibrio y normal, se calcularon de acuerdo con la Norma NOM EE-117-1981.
La densidad a 12% de contenido de humedad se determinó de la siguiente manera: en el laboratorio se registró el contenido de humedad (CH), que fue de 14%, este valor se tomó como referencia para calcular el incremento de 1% de peso, desde el peso anhidro hasta el peso a 14% de CH (ecuación 6).
Donde:
∆P1%= Incremento de 1% de peso
P14 =Peso al 14% de contenido de humedad
P0 = Peso anhidro
Enseguida, se calculó el incremento del peso hasta 12% de CH y, para el volumen a 12% de CH (ecuación 7 y 8), se siguió el mismo procedimiento indicado en Serna, Borja, Fuentes y Corona (2011).
Donde:
∆P12 = Incremento de 12% de peso
P0= Peso anhidro
∆P1%= Incremento de 1% de peso
Donde:
∆V12 =Incremento de 12% de volumen
V0 = Volumen anhidro
∆V1%=Incremento de 1% de volumen
Las contracciones volumétricas, radiales, tangenciales y axiales, totales y parciales se calcularon de acuerdo con la norma mexicana NMX-EE-167-1983. Para calcular el punto de saturación de la fibra (PSF), se utilizaron los valores de densidad básica y contracción volumétrica total determinados previamente, se aplicó la ecuación 9, señalada por Tamarit y Fuentes (2003)
Donde:
PSF = Punto de saturación de la fibra
%βVt=Contracción volumétrica total
Db = Densidad básica
Coeficiente de contracción volumétrica
Se refiere a la contracción que presenta la madera por cada 1% de contenido de humedad que esta disminuye, a partir del PSF, reflejando parte del grado de estabilidad dimensional de la madera. El coeficiente de contracción volumétrica se determinó con la ecuación 10.
Donde:
Vβv = Coeficiente de contracción volumetrica
βVt = Contracción volumétrica total
PSF = Punto de saturación de la fibra
Relación de anisotropía
Es un valor que permite inferir el grado de estabilidad dimensional de la madera, representa la relación entre la magnitud de la contracción tangencial total y la magnitud de la contracción radial total. La relación de anisotropía se expresa en la ecuación 11.
Donde:
A = relación de anisotropía
%βTt = contracción tangencial total
%βRt = contracción radial total
Poder calorífico
El poder calorífico de S. molle se determinó con un calorímetro PARR 6200, el cual cuantifica las calorías de acuerdo con la metodología del manual de operación del calorímetro del Laboratorio de Anatomía y Tecnología de la Madera de la División de Ciencias Forestales.
Propiedades mecánicas
Las propiedades mecánicas se calcularon de acuerdo con las fórmulas publicadas por Brown y Panshin (1980).
Resultados
Características macroscópicas

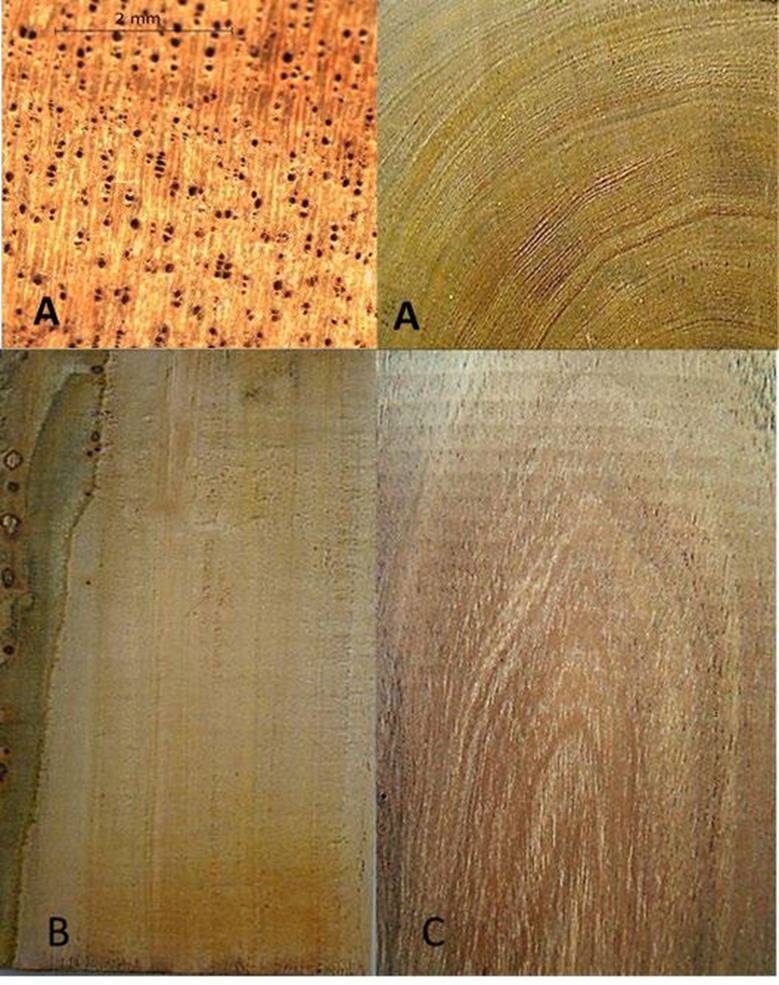

Las características macroscópicas se presentan en la tabla 2 y en la figura 3. Por su veteado pronunciado y color es una madera con potencial para usos decorativos.
Características microscópicas
Porosidad semidifusa, los poros generalmente múltiples, en líneas radiales en su mayoría de 2 a 3 elementos de vaso con inclusiones (gomas), los radios son uniseriados, biseriados, los más abundantes, triseriados y heterogéneos con cristales, fibras septadas (Fig. 4), parénquima axial apotraqueal difuso y paratraqueal escaso (Fig. 5). Vasos con puntuaciones alternas, algunos presentaron ápice, placa de perforación simple. La medición de la longitud, diámetro total y del lumen de fibras se muestra en la figura 6. La clasificación de cada una de las características evaluadas se presenta en la tabla 3.

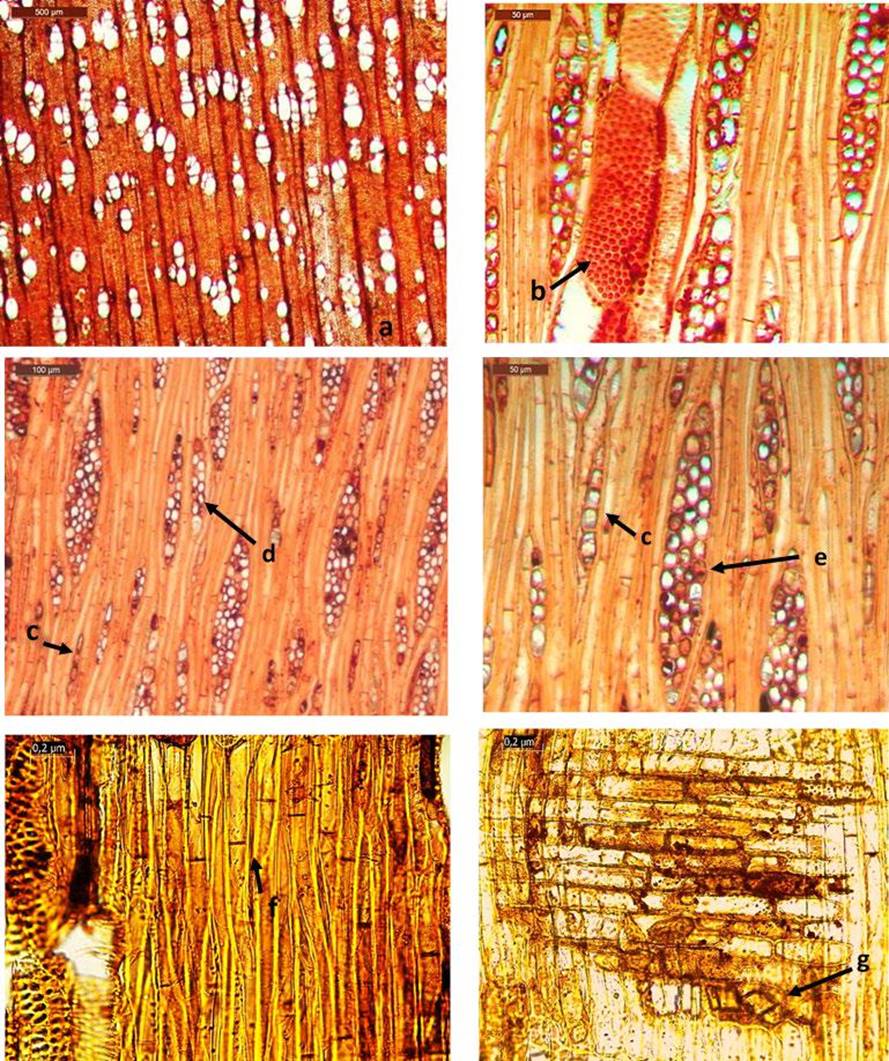

a: porosidad semidifusa , b: puntuaciones alternas en elemento de vaso, c: radios uniseriados , d: radios biseriados e: radios triseriados , f: fibras septadas , g: cristales
Figura 4 Características anatómicas microscópicas de la madera de Shinus molle.
Elementos de vaso: a. engrosamiento espiralado, b. placa de perforación simple, d1. diámetro radial, d2. diámetro tangencial. Radios medulares: e1.longitud, e2. ancho, f. parénquima paratraqueal escaso y c. cristales.
Figura 5 Características anatómicas de la madera de Schinus molle (continuación).
Fibras a: longitud, b: diámetro total, c: diámetro de lumen y d: longitud de elemento de vaso
Figura 6 Material macerado de la madera de Schinus molle.
Tabla 3 Características microscópicas de la madera de Schinus molle L.
| Variable | n | Mínima | Media | Máxima | D.E. | Coeficiente de variación | Clasificación (Tortorelli, 1956) |
| Fibras | 320 | ||||||
|
|
|
|
|
|
|
|
|
| Vasos | 480 | ||||||
|
|
|
|
|
|
|
|
|
| Radios | 1713 | ||||||
|
|
|
|
|
|
|
|
n= número de mediciones
D.E.= desviación estándar
Proporción de elementos constitutivos
La proporción de elementos constitutivos de S. molle se clasificó de acuerdo con Kollmann (1959), las fibras presentaron la mayor proporción en la madera, la cantidad de parénquima axial fue muy escasa en relación con la cantidad de vasos, fibras y radios (Tabla 4.)
Índices de calidad de pulpa
En la tabla 5 se presentan los valores que fueron obtenidos para cada uno de los índices de calidad de pulpa y su clasificación. La Relación de Runkel indica la calidad de las fibras para la elaboración de papel.
Tabla 5 Índices de calidad de pulpa de la madera de Schinus molle L.
| Índice de calidad de pulpa | Valor | Clasificación | |||
| Mín. | Med. | Máx. | D.E. | ||
|
|
|
|
|
|
|
D.E. = Desviación estándar.
Contenido de humedad
El contenido de humedad en condición verde se determinó en la albura y en el duramen de los cuatro árboles, en albura el promedio fue de 106% y en duramen de 83%. Considerando el promedio de albura y duramen el contenido verde de humedad resulto de 95%. También se calcularon el contenido de humedad saturado y el contenido de humedad en equilibrio, los cuales fueron de 119.9% y de 16. 4% respectivamente
Densidad de la madera
La densidad básica promedio de la especie fue de 0.54, se clasificó como semipesada (Vignote y Jiménez, 1996) (Tabla 6).
Contracción
El porcentaje de contracción de la madera es importante en el proceso de secado, porque de ello dependerá el tiempo y temperatura de dicho proceso para evitar deformaciones, grietas o rajaduras. Los valores obtenidos de contracción radial, tangencial y volumétrica de S. molle se presentan en la tabla 7.
Tabla 7 Contracciones de la madera de Schinus molle L.
| Contracción | Parcial (%) | Total (%) | Clasificación Fuentes-Talavera et al. (2002) |
| Radial |
|
|
|
| Tangencial |
|
|
|
| Axial |
|
|
-------- |
| Volumétrica |
|
|
|
Min: mínimo, Med: media, Max: máximo
En la tabla 8 se presentan los valores de punto de saturación de la fibra, coeficiente de contracción volumétrica y relación de anisotropía de S. molle.
Tabla 8 Punto de saturación de la fibra, coeficiente de contracción volumétrica y relación de anisotropía de la madera de Schinus molle L.
| Propiedad | Valor | Clasificación | |||
| Mínimo | Media | Máximo | D.E. | ||
|
|
|
|
|
|
|
D.E.= desviación estándar, PSF = Punto de saturación de la fibra, CCV = Coeficiente de contracción volumétrica, R.A. = Relación de anisotropía.
Poder calorífico
En México se ha considerado una madera poco efectiva como leña, por los valores obtenidos en el presente estudio, esta especie puede ser una opción viable para utilizarla como combustible. En la tabla 9 se observan los valores de poder calorífico obtenidos.
Propiedades mecánicas
En la tabla 10 se muestran las propiedades mecánicas que fueron obtenidas a parir de valores de densidad básica.
Tabla 10 Propiedades mecánicas calculadas a partir de la densidad básica y la densidad normal de la madera de Schinus molle L.
| Ensayo | Madera verde | Clasificación (Echenique y Plumptre, 1994) | Madera a 12% de CH | Clasificación (Dávalos y Bárcenas, 1999) |
| Flexión estática | ||||
|
|
|
|
|
|
| Impacto | 9.659 | ----- | 12.309 | ---- |
|
|
|
|
|
|
| Compresión perpendicular a la fibra | ||||
| Esfuerzo al límite de proporcionalidad (MPa) | 5.170 | Baja | 13.852 | Muy alto |
| Dureza | ||||
|
|
|
|
|
|
Discusión
Anatomía
Las características anatómicas macroscópicas de la madera de pirú son similares a lo encontrado por Islas (1986) a excepción del veteado, que para este estudio es pronunciado, también coincide en el color con Luna (2012) y Schulte (1992). Este último autor menciona que existen 3 anillos o zona de crecimiento en 2.5 cm, en tanto Crivellaro y Schweingruber (2013) mencionan que los anillos son distinguibles por líneas de fibras. Luna (2012) menciona algunas características macroscópicas de S. longifolia (Lindl.) Speg. var. longifolia que presenta albura blanquecina y duramen castaño ocráceo encarnado; anillos demarcados; textura fina y grano oblicuo a entrelazado.
Respecto al tipo de porosidad, la encontrada en este estudio coincide con Islas (1986), pero no con Crivellaro Schweingruber (2013), Schulte (1992) y Moglia y Gimenez (1998) quienes observaron porosidad difusa.
El número de vasos observado en este estudio (24 mm-2 a 72 mm-2) es diferente al que encontró Schulte (1992) (28.8 mm-2) y al que encontraron Islas (1986) (80 mm-2 a 120 mm-2), Crivellaro y Schweingruber (2013) (200 mm-2) y Moglia y Gimenez (1998) (51.7 mm-2) Así mismo, el diámetro tangencial es menor en este estudio(41µm) en comparación con el hallado por Islas (1986): 27 µm a 220 µm, Schulte (1992): 68.8 µm, y Moglia y Gimenez (1998): 120 µm. El parénquima axial coincide con el observado por Crivellaro y Schweingruber (2013), Islas (1986) y Schulte (1992). En relación con las fibras, Crivellaro y Schweingruber (2013) e Islas (1986) observaron fibras libriformes y Schulte (1992), fibras libriformes y esporádicamente septadas, como en este estudio.
Los radios, los cristales romboidales, las sustancias orgánicas de color café rojizo y los elementos de vaso con pared espiralada son similares a lo observado por Schulte (1992), Islas (1986), Crivellaro y Schweingruber (2013) y Moglia y Gimenez (1998).
Proporción de elementos constitutivos
Las fibras son el elemento de mayor proporción en la madera, no se encontraron estudios que estimaran porcentaje de elementos constitutivos para la madera de S. molle La cantidad de parénquima axial fue muy pequeña en relación con la cantidad de vasos, fibras y radios. León (2010) registró, para Protium crenatum, una densidad básica de 0.55, 20.35% de vasos, 62.15% de fibras, 13.22% de parénquima y 4.28% de radios; se puede comparar con S. molle que presenta una densidad básica de 0.54.
Los índices de calidad de pulpa para papel
Los índices calculados para S. molle en el presente estudio son similares a los hallados por Tamarit (1996). El coeficiente de flexibilidad deducido indica que las fibras de S. molle se caracterizan por ser fibras parcialmente colapsadas, con buena superficie de contacto y buena unión fibra con fibra. Así mismo, de acuerdo con la relación de Runkel, esta madera es considerada como muy buena para elaborar papel.
Propiedades físicas
La densidad básica medida en este estudio (0.54) es similar a la obtenida en estudios anteriores, a pesar de la diferencia en condiciones ambientales y espaciales (longitud, latitud y altitud) de donde fue colectado el material. Por ejemplo, Schulte (1992) encontró 0.55, Crivellaro y Schweingruber (2013) 0.50. Sin embargo, Luna (2012) observó un valor muy diferente: 0.995. Este mismo autor encontró, para Schinus terebinthifolia, una densidad de 0.55; para Schinus fasciculatus (Griseb.) I.M. Johnst., 1.005 y, para S. longifolia (Lindl.) Speg. var. longifolia, 0.80 - 0.88.
Los porcentajes de contracción tangencial, radial y volumétrica son inferiores a los observados en S. molle por Schulte (1992), el valor de anisotropía de este estudio es superior al 1.88 calculado por este mismo autor en ese mismo estudio. La relación de anisotropía observada para la madera de S. molle la clasifica como de mala calidad. Se puso especial atención en el punto de saturación de la fibra determinado en el presente estudio; este se consideró para tomar las precauciones necesarias en el secado (como secuelas de secado lentas), con la finalidad de evitar deformaciones y separación de fibras durante dicho proceso.
Poder calorífico
El poder calorífico de las maderas anhidras varía poco por lo que se puede dar un valor medio de 18.84 MJ kg-1, en términos generales, para la técnica de combustión Kollmann (1959). Espinoza, Vera, Carrillo y Rodríguez (1989) indican que el poder calórico promedio de Acacia retinoides es de 19.60 MJ kg-1, el cual es un valor alto ya que, según la Organización de las Naciones Unidas para la Agricultura y la Alimentación [FAO] (1983), arriba de 18.84 MJ kg-1 (4500 kcal kg-1), se consideran altos. Juárez y Novara (2007) calcularon un poder calórico de 16.32 MJ kg-1 para la especie de Schinus areira.
Schulte (1992) señala que S. molle tiene un buen poder calorífico y que la combustión lenta con la uniforme emisión de calor la vuelven especialmente apropiada para procesos de producción de pan, cerveza y chicha (bebida derivada de la fermentación de maíz); mayormente se utilizó como combustible (leña) para fundir metales que en ese entonces se explotaban. El S. molle sigue siendo fuente de leña, en menor proporción es usada para la fabricación de herramientas y hasta muebles (Schulte, 1992).
A pesar de que en México se le ha considerado una madera poco efectiva como leña, por los valores obtenidos en el presente estudio, esta especie puede ser una opción viable para ser usada como combustible.
Propiedades mecánicas
Respecto a las propiedades mecánicas, los valores de dureza lateral y extrema en condición verde hallados en este estudio son inferiores a los obtenidos por Schulte (1992), aunque dicho autor no especifica en qué condición se realizaron las pruebas mecánicas. De manera general, los valores obtenidos para cada una de las categorías tanto en condición verde como a 12 % de contenido de humedad, clasifican a la madera como media a alta en cuanto a resistencia. Así mismo Luna (2012) clasifica a S. molle como madera semidura, Schinus fasciculatus (Griseb.) I.M. Johnst., madera muy dura y S. longifolia (Lindl.) Speg. var. longifolia como madera semidura, resistente a la flexión.
Así mismo, Schulte (1992) indica que esta especie es conocida desde el periodo prehispánico; los incas, teniendo un conocimiento empírico sobre la dureza de su madera, la usaban para fabricar herramientas y utensilios.
Conclusiones
Por sus características anatómicas macroscópicas, como color y veteado, es una especie viable para elaboración de muebles o mangos para herramienta de jardinería. De acuerdo con la relación de Runkel, la calidad de pulpa para papel de la madera de pirú es buena, por lo que no se descarta como una posible especie para obtener pulpa para papel. Considerando la densidad básica, se puede utilizar para la fabricación de pisos.
En México se le ha considerado una madera poco efectiva como leña, pero por los valores del poder calorífico, esta especie puede ser una opción viable para ser usada como combustible.
