1. Introducción

En diversas regiones de Cuba afloran secuencias de Margen Continental Pasivo (MCP) del Jurásico al Cretácico, las cuales forman parte del denominado Cinturón Plegado Cubano (^{Piotrowski, 1987}; ^{Iturralde-Vinent, 1998}; ^{Cobiella-Reguera, 2000}). Estas secuencias están expuestas en la Cordillera de Guaniguanico; Terrenos Pinos, Escambray y Asunción (Figura 1) y, presentan semejanzas en su estratigrafía (^{Somin y Millán, 1977}; ^{Stanik et al., 1981}; ^{Millán, 1981}, ¹⁹⁹², ^1997a-c; ^{Pszczolkowski, 1987}, ¹⁹⁹⁹; ^{Millán y Somin, 1985a,b}; ^{Dublan et al., 1986}; ^{Martínez y Fernández de Lara, 1988}; ^{Iturralde-Vinent, 1994}, ¹⁹⁹⁸; ^{Cobiella-Reguera y Olóriz, 2009}). En general, se inician en su base con depósitos siliciclásticos del Jurásico Inferior? - Jurásico Superior que transicionan a estratos de carbonatos y, en algunos casos, a secuencias carbonato-terrígenas a partir del Jurásico Superior (parte baja). Por otra parte, algunos rasgos paleontológicos comunes soportan además su correlación cronológica (e.g. , amonites oxfordianos en la base de los carbonatos de Guaniguanico y Escambray; ^{Millán y Myczyñski, 1979}; ^{Millán y Somin, 1985b}).

Figura 1 Ubicación de las unidades continentales que conforman el Margen Continental Pasivo en el occidente y centro de Cuba (Cordillera de Guaniguanico, Terreno Pinos, Terreno Escambray, Sierra de Camaján y Terreno Asunción) y otros complejos geológicos de importancia (modificado de ^{Iturralde-Vinent, 1996}).

^{Haczewski (1976)} señaló que la Formación San Cayetano (la más antigua en la Cordillera de Guaniguanico) puede ser considerada como un depósito transicional de los estadios del rift-drift (terrestres, aluviales, lagunares y marinos someros) en una condición de ruptura continental. Posteriormente, ^{Hutson et al. (1998)} indicaron que la parte superior de las secuencias de esta misma formación representan depósitos deltáicos de post-rift . ^{Pszczolkowski (1999)} señaló que las unidades de Guaniguanico correspondientes al Jurásico Inferior- Calloviano?/Oxfordiano Inferior son del estadío de syn-rift y las de edad Calloviano?/Oxfordiano Medio- Santoniano de drift .

Estas sucesiones de MCP también incluyen litologías magmáticas en el intervalo Jurásico Inferior? - Cretácico Superior (parte baja)? Estas rocas, interpretadas como magmatismo de margen continental (^{Iturralde-Vinent, 1988b}, ¹⁹⁹⁶), incluyen: (a) hialoclastita, basalto, diabasa, dolerita, gabro, metagabro y metabasalto en la Cordillera de Guaniguanico (CG; ^{Pszczolkowski y Albear, 1983}; ^{Segura-Soto et al., 1985}; ^{Piotrowski, 1987}; ^{Iturralde-Vinent, 1988a},^b, ¹⁹⁹⁶; ^{Pszczolkowski, 1989}; ^{Cobiella-Reguera, 1996}; ^{Linares, 1997}; ^{Kerr et al., 1999}; ^{Allibon et al., 2008}); (b) anfibolitas en el Terreno Pinos (TP; ^{Millán, 1975}, ¹⁹⁸¹, ^1997b; ^{Iturralde-Vinent, 1988a}, ¹⁹⁹⁶); (c) metavolcánicos, metabasitas en facies de esquisto verde, esquisto azul y eclogita en el Terreno Escambray (TE; ^{Stanik et al., 1981}; ^{Millán y Somin, 1985a,b}; ^{Dublan et al., 1986}; ^{Iturralde-Vinent, 1988a},^b, ¹⁹⁹⁶; ^{Millán, 1997b}; ^{Álvarez-Sánchez et al., 1991}; ^{Linares, 1997}); (d) hialoclastita y basalto en la Sierra de Camaján (^{Iturralde-Vinent y Marí, 1988}); y (e) metavulcanitas básicas en el Terreno Asunción, Cuba Oriental (^{Iturralde-Vinent, 1988a}). Estas litologías, intercaladas con las secuencias siliciclásticas y carbonatadas, representan la actividad magmática más antigua conocida en las rocas cubanas, junto a los granitos de edad Jurásico Medio ubicados en la localidad Socorro (Figura 1).

Teniendo en cuenta la evolución geotectónica de América Central, el Golfo de México y el Caribe, existen diversas hipótesis respecto a la ubicación paleogeográfica de estas secuencias. ^{Iturralde-Vinent (1994)} atribuyó el término "terreno tectonoestratigráfico" a Guaniguanico, Pinos y Escambray, considerándolos como fragmentos del bloque Maya, desplazados hacia su posición actual luego de la fragmentación de Pangea (iniciada en Jurásico Inferior?) y la formación de una cuenca intracontinental (e.g. , San Cayetano; ^{Rojas-Agramonte et al., 2008}) precursora del "Tethys Americano". ^{Hutson et al. (1998)}, a partir de petrografía y edades ⁴⁰Ar-³⁹Ar en micas clásticas, establecieron la fuente de la Formación San Cayetano en Belice, al extremo suroriental del bloque Maya. En este sentido, ^{Rojas-Agramonte et al. (2008)}, a partir del estudio de circones detríticos, señalaron que sus principales fuentes de aporte fueron los bloques de América del Sur y Yucatán. También ^{Pszczolkowski (1999)} sugirió una relación entre Guaniguanico con el bloque Maya y Suramericano. Por otra parte, ^{García-Casco et al.(2008)} definieron el dominio paleogeográfico "Caribeana" como un mega-terreno caracterizado por pilas sedimentarias mesozoicas depositadas en el contexto del proto-Caribe que fueron metamorfizadas, en una zona de subducción durante el Campaniano Superior, a diferencia de los márgenes continentales no subducidos del bloque Maya (Guaniguanico) y margen de Bahamas. El terreno Caribeana fue exhumado, fragmentado y dispersado a lo largo del límite septentrional de la placa del Caribe durante el Cretácico tardío - Paleógeno. Estos autores sugirieron además que las unidades tectónicas metamorfizadas de la Cordillera de Guaniguanico (Faja Cangre) y los terrenos Pinos, Escambray y Asunción formaron parte de Caribeana.

^{Allibon et al. (2008)} indicaron que el magmatismo presente en la Formación El Sábalo (Jurásico Superior - Oxfordiano/Kimmerigiano temprano?; según ^{Pszczolkowski, 1999}) ocurrió durante la separación del bloque Maya y América del Sur. Aunque existen diversos reportes sobre este magmatismo de Margen Continental y sus equivalentes metamorfizados en las secciones del mesozoico cubano (^{Piotrowski, 1977}, 1987; ^{Pszczolkowski y Albear, 1983}; ^{Segura-Soto et al., 1985}; ^{Dublan et al., 1986}; ^{Piotrowski, 1987}; ^{Iturralde-Vinent, 1988a},^b, ¹⁹⁹⁶; ^{Pszczolkowski, 1989}; ^{Cobiella-Reguera, 1996}; ^{Linares, 1997}; ^{Kerr et al., 1999}; ^{Schneider et al., 2004}; ^{Allibon et al. , 2008}; ^{Iturralde-Vinent, 2012}), la información petrográfica y geoquímica aún es limitada para algunas localidades y, en otros casos aunque ha sido analizada integralmente (e.g. , ^{Iturralde-Vinent, 1988b}, ¹⁹⁹⁶), los datos geoquímicos existentes son escasos y, en general, sólo se utilizan elementos mayores.

En el presente estudio se reporta nueva información petrográfica y geoquímica (20 muestras) para rocas magmáticas y meta-magmáticas de la Cordillera de Guaniguanico y los terrenos Pinos y Escambray (Figura 2 A-C), y se caracteriza su relación espacio-temporal. A partir de esta información y la documentada de forma previa se propone un modelo conceptual en el contexto de formación del margen pasivo Norteamericano durante el Jurásico-Cretácico.

Figura 2 Distribución de rocas magmáticas y meta-magmáticas del tipo Margen Continental Pasivo en el occidente y centro de Cuba: (A) Cordillera de Guaniguanico (^{Pszczolkowski, 1999}); (B) Terreno Pinos - Isla de la Juventud (^{Millán, 1997b}); (C) Terreno Escambray (^{Millán, 1997c}). Se indica la localización de las muestras reportadas en las Tablas 5-7.

2. Estratigrafía del MCP en el occidente y centro de Cuba

En la Figura 3 se presenta un esquema general de los cortes estratigráficos estudiados en el MCP del occidente y centro de Cuba con indicación de las intercalaciones magmáticas y metamagmáticas, los cuales cubren desde el Triásico tardío? al Cretácico Superior. Este esquema se basa en trabajos de campo llevados a cabo por los autores y los reportes disponibles en la literatura (e.g. ^{Kantchev et al., 1978}; ^{Dublan et al., 1986}; ^{Pszczolkowski, 1987}, ¹⁹⁹⁹; ^{Millán, 1997c}; ^{Furrazola-Bermúdez, 1997}; ^{Pszczolkowski y Myczynski, 2003}; ^{Stanek et al., 2006}; ^{Iturralde-Vinent, 2012}). A continuación se presenta una breve descripción, en dirección Oeste a Este, de las unidades tectono-estratigráficas presentes a lo largo del MCP (Figura 1).

Figura 3 Columnas estratigráficas generalizadas para las secuencias mesozoicas (Jurásico Inferior - Cretácico Inferior) de Margen Continental Pasivo en el occidente y centro de Cuba (basadas en: ^{Kantchev et al., 1978}; ^{Pszczolkowski, 1987}, ¹⁹⁹⁹; ^{Millán, 1997c}; ^{Furrazola-Bermúdez, 1997}; ^{Pszczolkowski y Myczynski, 2003}; ^{Stanek et al., 2006}; ^{Iturralde-Vinent, 2012}, ^{Iturralde-Vinent y Pszczolkowski, 2012}). Abreviaturas: Ac - Fm. Arroyo Cangre ; Jg - Fm. Jagua (m = metamorfizada); Gs - Fm. Guasasa (m = metamorfizada); Sc - Fm. San Cayetano ; Pn - Fm. Pons ; Pñ - Fm. Peñas ; Fr - Fm. Francisco ; Ar - Fm. Artemisa ; St - Fm. Santa Teresa ; Cr - Fm. Carmita ; Pnl - Fm. Pinalilla ; Mo - Fm. Moreno ; Sb - Fm. El Sábalo ; Pl - Fm. Polier; Lu - Fm. Lucas ; Gj - Fm. Guajaibón ; Ca - Fm. Cañada ; Dg - Anfibolita Daguilla ; As - Fm. Agua Santa ; Ge - Grupo Gerona (Scb- Fm. Sierra de Caballo ); Ll - Fm. Llamágua ; Lq - Fm. Loma Quivicán ; Lc - Fm. Los Cedros ; Sa - Fm. La Sabina ; Yg - Fm. Yaguanabo ; Et - Fm. El Tambor ; Ch - Fm. La Chispa ; Fe - Esquistos Verdes Felicidad ; Sj - Grupo San 2 Juan ; Co - Fm. Cobrito ; Lgl - Fm. Loma La Gloria ; Ag - Esquistos Algarrobo ; He - Fm. Herradura ; Bo - Fm. Boquerones . La escala del Tiempo Geológico es según ^{Walker et al. (2013)}.

La Cordillera de Guaniguanico (Figuras 2A y 3) está constituida por un apilamiento de mantos de sobrecorrimiento que se desarrolló durante el Paleoceno-Eoceno Medio (^{Piotrowski, 1987}; ^{Bralower e Iturralde-Vinent, 1997}). De acuerdo a la posición geográfica y a la secuencia de litologías, se han identificado las siguientes unidades tectono-estratigráficas: Faja Cangre, Los órganos, Rosario Sur, Rosario Norte y Quiñones-Guajaibón (^{Iturralde-Vinent, 1998}; ^{Pszczolkowski, 1999}; Figura 2A). Las secciones estratigráficas se inician con sedimentos siliciclásticos de las formaciones San Cayetano y Arroyo Cangre (^{Pszczolkowski, 1999}, Figura 3). éstos son cubiertos por rocas marinas calcáreas con intercalaciones de estratos siliciclásticos, correspondientes a las formaciones Jagua, Francisco, Guasasa (parte baja), Artemisa (parte baja) y El Sábalo, y por rocas marinas calcáreas y silíceas de agua más profunda, representadas por las formaciones Guasasa (parte alta), Artemisa (parte alta), Polier, Lucas, Pons, Santa Teresa, Carmita, Pinalilla, Peñas y Moreno (Figura 3). Se ha reportado que las unidades Faja Cangre, Rosario Norte y Sur incluyen rocas ígneas (Tabla 1). Sin embargo, sólo en Faja Cangre existe evidencia de metamorfismo de baja T y alta P (^{Millán, 1972}; ^{Cruz-Gámez et al., 2007}), ubicado en el Cretácico Superior (parte alta) (^{García-Casco et al., 2008}).

Tabla 1 Relación de posición y edad relativa de las rocas magmáticas y meta-magmáticas en la Cordillera Guaniguanico (elaborada a partir de ^{Pszczolkowski, 1987}, ¹⁹⁹⁹; ^{Iturralde-Vinent, 1988b}, ¹⁹⁹⁶; ^{Cobiella-Reguera, 1996}; ^{Furrazola-Bermúdez, 1997}; ^{Iturralde-Vinent y Pszczolkowski, 2012}).

El Terreno Pinos (Figuras 2B y 3) está representado por secciones estratigráficas de rocas meta-siliciclásticas y meta-carbonatadas, agrupadas en las formaciones Cañada, Agua Santa y Grupo Gerona (Figura 3). ^{García-Casco et al. (2001)} reportaron un metamorfismo en condiciones de grado bajo a alto, con un pico a 750° C y 11-12 kbar para rocas migmatíticas. Las secuencias están deformadas y plegadas (^{Eguipko et al., 1975}; ^{Babushkin, 1990}; ^{Millán, 1997b}) y subyacen tectónicamente a rocas no metamorfizadas del Arco Volcánico Cretácico (Formación Sabana Grande, Figura 2B). Dentro de los cortes del MCP en el Terreno Pinos se han reportado las anfibolitas en Daguilla y en la Formación Sierra de Caballos del Grupo Gerona (Tabla 2; Figura 3).

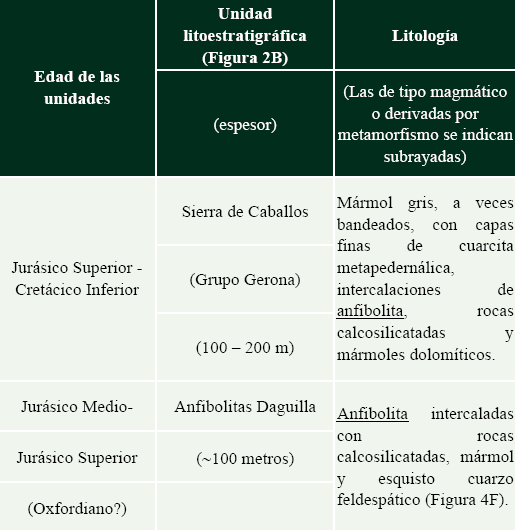

Tabla 2 Relación de posición y edad relativa de las rocas magmáticas y meta-magmáticas en el Terreno Pinos (elaborada a partir de ^{Iturralde-Vinent, 1988b}; ^{Millán, 1997b}).

En el Terreno Escambray (Figuras 2C y 3), los cortes estratigráficos del Jurásico Inferior al Cretácico Superior muestran similitud estratigráfica con los reportados para la Cordillera de Guaniguanico y el Terreno Pinos (^{Millán y Somin 1985b}; ^{Dublan et al., 1986}; ^{Millán 1997a-c}; Figura 3). Las secuencias originales se encuentran transformadas por el metamorfismo y la tectónica. El terreno cuenta con cuatro unidades tectónicas mayores que, aunque comparten algunas formaciones estratigráficas, muestran condiciones metamórficas distintas (Figura 3; e.g. , ^{Stanik et al., 1981}; ^{Dublan et al. , 1986}; ^{Millán, 1995}, ^1997a-c, ^{Despaigne-Díaz, 2009}, y referencias allí contenidas). Además, debido a la complejidad tectónica del terreno, no existe información precisa de los espesores de algunas de estas formaciones. La unidad I incluye las siguientes formaciones: Llamagua (siliciclástica), Grupo San Juan (carbonatada), Los Cedros (carbonatada-silícea; ^{Stanik et al. , 1981}, reportaron microfauna del Tithoniano-Cretácico Inferior en unos sedimentos que posteriormente fueron atribuidos a esta Formación), Loma Quivicán (carbonatada-silícea), La Sabina (carbonatada-siliciclástica), Yaguanabo (vulcanógeno-carbonatada-siliciclástica) y El Tambor (metaflyshoide ). En la unidad I existe evidencia de metamorfismo en facies de esquistos verdes. La unidad II (metamorfizada en facies de esquistos azules) está integrada por las formaciones La Chispa (siliciclástica), Grupo San Juan, Cobrito (carbonatada), Los Cedros, Loma Quivicán, La Sabina y El Tambor. Intercalados con la Formación La Chispa se encuentran los Esquistos Verdes Felicidad (esencialmente con metavulcanitas). Por su parte, la unidad III se conforma sólo por la Formación Loma La Gloria (siliciclástica), en la que se intercalan los Esquistos Algarrobo y la Formación Cobrito. Se han reportado facies metamórficas de esquistos azules y eclogita para esta unidad (^{Millán 1997a-c}; ^{Dublan et al. , 1986}; ^{Schneider et al., 2004}; ^{García-Casco et al., 2006}; ^{Stanek et al., 2006}). Finalmente, las formaciones Herradura (siliciclástica), Boquerones (carbonatada), Los Cedros y La Sabina integran la unidad IV, que se metamorfizaron en una facies de esquistos verdes. El metamorfismo observado en el Terreno Escambray está relacionado a la inserción del complejo en una zona de subducción (^{Millán 1997a-c}; ^{Dublan et al. , 1986}; ^{Stanek et al. , 2006}; García-Casco et al. , 2006, 2008; ^{Despaigne-Díaz, 2009}; ^{Despaigne-Díaz et al. , 2016}).

De todo este corte estratigráfico, las rocas meta-ígneas aparecen vinculadas a las formaciones La Chispa, Loma La Gloria, Boquerones, Cobrito, Los Cedros, La Sabina, Yaguanabo y El Tambor, así como en los Esquistos Verdes Felicidad (Tabla 3; Figura 3; ^{Millán y Somin, 1985b}; ^{Dublan et al., 1986}).

Tabla 3 Relación de posición y edad relativa de las rocas magmáticas y meta-magmáticas en el Terreno Escambray (elaborada a partir de ^{Dublan et al., 1986}; ^{Iturralde-Vinent, 1996}, ²⁰¹²; ^{Millán, 1997c}).

3. Rocas magmáticas vinculadas al MCP en el occidente y centro de Cuba

En las Tablas 1-3 se presenta una descripción general de las unidades litoestratigráficas del MCP que contienen rocas magmáticas (la mayoría con evidencia de metamorfismo y alteración), cuyas relaciones geológicas y mineralogía (Tabla 4) se describen a continuación.

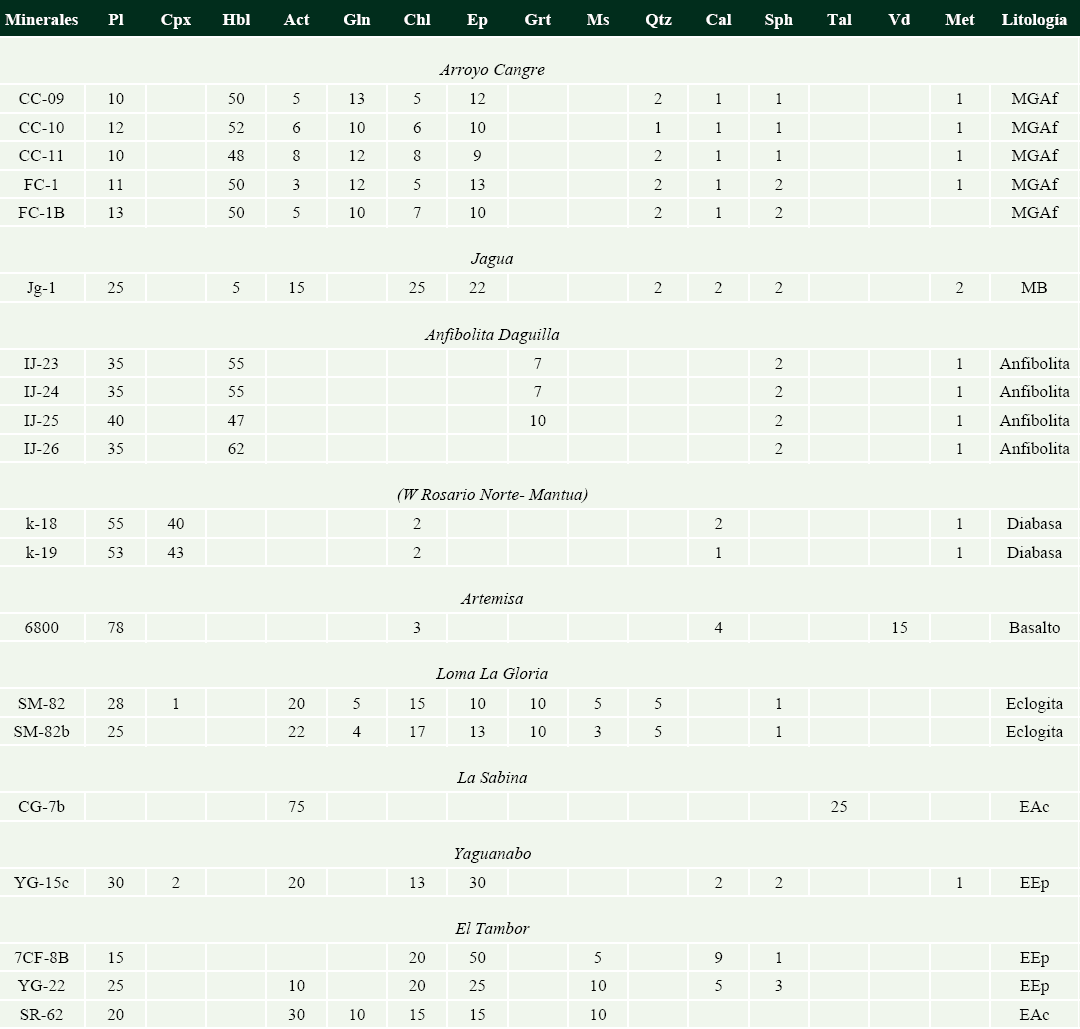

Tabla 4 Composición modal (%) de las rocas magmáticas y meta-magmáticas del Margen Continental Pasivo del occidente y centro de Cuba.

Claves de minerales: Pl-plagioclasa, Al-albita, Opx-ortopiroxeno, Hbl-hornblenda, Act-actinolita, Gln-glaucofana, Chl-clorita, Ep-epidota, Grt-granate, Ms-moscovita, Qtz-cuarzo, Cal-calcita, Sph-esfena, Tal-talco, Vd-vidrio volcánico y Met-metálicos. Para las litologías: MGAf-metagabro anfibolizado; MB-metabasalto; EAc-esquisto actinolítico; EEp-esquisto epidótico

3.1. Cordillera de Guaniguanico

Las secciones en esta región contienen rocas magmáticas dentro de las unidades tectónicas Faja Cangre y Rosario Sur y Norte, que cubren el intervalo Jurásico Inferior?-Cretácico Inferior (^{Pszczolkowski, 1999}; Tabla 1; Figura 3).

En la unidad Faja Cangre, las litologías magmáticas se encuentran en las formaciones Arroyo Cangre (Jurásico Inferior- Jurásico Superior/Oxfordiano) y Jagua (Jurásico Superior/Oxfordiano Medio-Superior). La Formación Arroyo Cangre (en la localidad La Guabina, Pinar del Río) se presenta en sills (10 - 15 m de espesor, Figura 4A) de metadiabasa y/o metagabro intercalados en metaterrígenos. Los sills se caracterizan por mostrar una textura lepidogranoblástica con magnesiohornblenda, glaucofana, actinolita, clinozoisita, epidota, albita, clorita y cuarzo (Tabla 4). Esta asociación mineral es indicativa de un metamorfismo en facies de esquistos azules (Figura 4B; ^{Millán, 1972}; ^{Somin y Millán, 1981}; ^{Cruz-Gámez et al., 2003}, ²⁰⁰⁷). En la Formación Jagua (localidad Mestanza, Pinar del Río) aparecen dos flujos pequeños de metabasalto (espesor = 1.5 - 2.5 m) separados por esquisto de sericita. Presentan una textura algo orientada con fenocristales de plagioclasa, clorita, epidota, actinolita y hornblenda (Tabla 4; Figura 4C). Teniendo en cuenta la mineralogía, se ha inferido una facies metamórfica de esquistos verdes (^{Millán, 1972}, ¹⁹⁸⁷; ^{Cruz-Gámez et al. , 2007}). Generalmente esta secuencia no aparece metamorfizada en el resto de la Cordillera.

Figura 4 Fotos de afloramientos y microfotografías de rocas magmáticas y meta-magmáticas (ubicación en Tablas 5-7 y símbolos de minerales en Tabla 4) asociadas al Margen Continental Pasivo: (A) Sill de metagabro en el río Cangre, intercalado en esquistos terrígenos, Formación Arroyo Cangre- espesor ~12 m / Cordillera de Guaniguanico; (B) Muestra CC-09 de este afloramiento: Metagabro con hornblenda, plagioclasa, glaucofana, epidota, actinolita y clorita (CN, 10x); (C) Muestra Jg-1, Formación Jagua / Cordillera de Guaniguanico: Metabasalto con epidota, clorita, plagioclasa, actinolita y, calcita y cuarzo secundario (CN, 10x); (D) Muestra Cu03-13 (^{Allibon et al., 2008}), Formación El Sábalo / Cordillera de Guaniguanico: Diabasa con plagioclasa y clinopiroxeno y, textura ofítica (CN, 10x); (E) Muestra 6800, Formación Artemisa / Cordillera de Guaniguanico: Basalto afírico con plagioclasa formando textura intersertal, y calcita secundaria (CN, 10x); (F) Muestra IJ-24, Anfiboita Daguilla / Terreno Pinos: Anfibolita con abundante hornblenda y granate (SN, 10x); (G) Muestra SM-82, Formación Loma La Gloria / Terreno Escambray: Eclogita con grado de retrogresión a facie de los esquistos verdes, con pórfidos de granate euhedral reemplazados por clorita, en una matriz de albita, epidota, clorita, actinolita y esfena (CN, 20x); (H) Esquisto actinolítico en ocasiones talcoso microplegado del valle de Yaguanabo, Formación La Sabina- espesor ~1 m / Terreno Escambray; (I) Cuerpo de metabasalto con diferente coloración bajo el efecto del intemperismo (Valle de Yaguanabo), Formación Yaguanabo- espesor ~3.5 m / Terreno Escambray; (J) Muestra YG-15c de este afloramiento: Esquisto con pórfidos de plagioclasa en una matriz de actinolita, epidota y clorita (CN, 4x); (K) Muestra SR-62, Formación El Tambor / Terreno Escambray: Esquisto con pórfidos de plagioclasa (albita) en una matriz de clorita, actinolita, micas y epidota.

En las unidades tectónicas Rosario Norte y Sur (Figura 3; Tabla 1), las rocas magmáticas se presentan en la Zona Esperanza (N de Mantua; Figura 2A) y en las formaciones El Sábalo (Jurásico Superior/Oxfordiano Superior - Kimmeridgiano temprano?), Francisco (Jurásico Superior/Oxfordiano Medio) y Artemisa (Jurásico Superior/Oxfordiano Superior - Cretácico Inferior/Valanginiano). La Formación El Sábalo (localidad: Los Hoyos, carretera de montaña al N de Soroa) está integrada por diabasa y basalto (con espesores de ~25 m), con estructura en almohadillas, intercalados por hialoclastita y, ocasionalmente, por horizontes de caliza biogénica y pizarra calcáreo-arcillosa de estratificación fina (que contiene microfósiles del pre-Oxfordiano Superior; ^{Pszczolkowski y Albear, 1983}; ^{Pszczolkowski, 1999}). La diabasa se caracteriza por una textura ofítica o poiquilítica, que incluye plagioclasa, a veces con inclusiones de apatito, clinopiroxeno y magnetita, acompañados de clorita y anfíbol postmagmático (Figura 4D). El basalto muestra textura intersertal, subofítica y variolítica. Está constituido principalmente por plagioclasa, clinopiroxeno alterado a carbonatos y clorita, pirita distribuida de forma irregular y titanomagnetita embebidos en una matriz vítrea. Las alteraciones secundarias fundamentales son cloritización, zeolitización y carbonatización, vinculadas al vidrio volcánico. ^{Pszczolkowski (1999)} indicó una edad para esta secuencia a partir de su posición y contenido faunístico de Oxfordiano Superior - Kimmeridgiano temprano? y, ^{Allibon et al.(2008)} basados en los valores de ΣNd asignaron una edad de 150 a 165 Ma al magmatismo asociado.

Por otra parte, en la porción W de la unidad Rosario Norte, en la llamada Zona Esperanza, al N de Mantua (Figura 2A), ^{Segura-Soto et al. (1985)} reportaron por datos de perforación numerosos cuerpos de gabro, diabasa y basalto (~20 m), en forma de sills o diques, entre caliza, arenisca y limolita considerados por ^{Cobiella-Reguera (1996)} correlacionables en edad con las mafitas de la Formación El Sábalo (Tabla 1). El gabro, de textura granular y poiquilítica, está constituido por plagioclasa (labradorita) y clinopiroxeno xenomórfico, parcialmente uralitizado y un tanto fibroso. La diabasa muestra una textura ofítica e incluye una asociación con plagioclasa (andesina) y clinopiroxeno (Tabla 4) muy afectada, al igual que el gabro, por cloritización, sericitización y albitización.

En la parte alta de algunos cortes de la Formación Francisco (localidad Cinco Pesos, San Cristóbal), ^{Pszczolkowski (1978)} reportó flujos de basalto con albita (~0.5 m de espesor), dentro de caliza laminada y arenisca, para los que no existe información petrográfica detallada disponible. El último evento magmático dentro de las unidades Rosario fue reportado por ^{Martínez et al. (1991)} en algunas secciones de la Formación Artemisa, en particular a 2 km al W del poblado Cinco Pesos, San Cristóbal. Estos fueron descritos como mantos concordantes de basalto (~8 m de espesor) entre caliza, muy alterados por la carbonatación y cloritización. Se caracterizan por texturas de tipos oligofírica-amigdaloidal, que incluye escasos fenocristales de plagioclasa totalmente sericitizada, que también integran la matriz intersticial como microlitos junto al vidrio (Tabla 4; Figura 4E). Se reportan amígdalas rellenas por clorita y carbonato (^{Martínez et al. , 1991}).

4. Métodos analíticos y manejo de información

Durante el presente estudio se determinó la composición química en 20 muestras de rocas magmáticas y meta-magmáticas incluidas en las series sedimentarias y metasedimentarias, respectivamente, del MCP del occidente y centro de Cuba (Tablas 5-7). Las muestras correspondientes a las formaciones El Sábalo, Zona Esperanza y Artemisa (basalto, diabasa y gabro) no indican evidencia de metamorfismo. El resto incluyen metavolcánico, metadiabasa, metagabro metamorfizado en facies variadas (esquistos verdes, esquistos azules, eclogitas y anfibolitas).

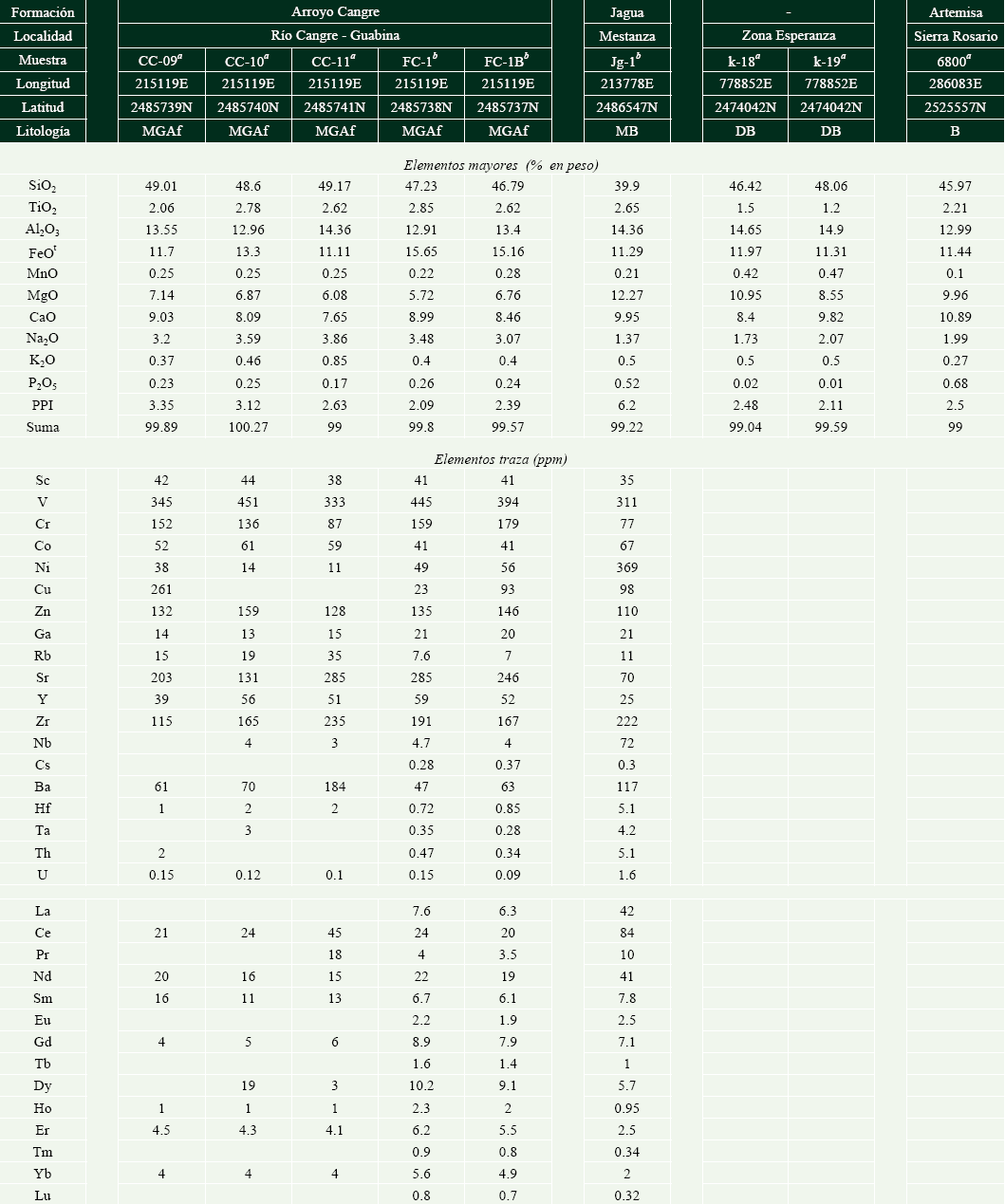

Tabla 5 Composición química de las rocas magmáticas y meta-magmáticas para la Cordillera de Guaniguanico.

PPI = Pérdida por ignición. Litologías: DB = diabasa, B = basalto (resto de símbolos como en Tabla 4). a) laboratorio del Instituto de Geografía y Geología de la Universidad Ernst-Moritz-Arndt (Greisfwald, Alemania) y b) Laboratorio del Centro de Instrumentación Científica de la Universidad de Granada (España).

Tabla 6 Composición química de las rocas meta-magmáticas para el Terreno Pinos.

PPI = Pérdida por ignición. Litología: AF = anfibolita.

Tabla 7 Composición química de las rocas magmáticas y meta-magmáticas para el Terreno Escambray.

PPI = Pérdida por ignición. Litologías: EC = eclogita (resto de símbolos como en Tabla 4).

Un primer grupo de muestras fue analizado en el Centro de Instrumentación Científica (CIC) de la Universidad de Granada, España (Tablas 5-6). Los elementos mayores y el Zr fueron determinados en perlas de vidrio (generadas por fusión de la muestra con tetraborato de litio, con un sistema de fluorescencia de rayos-X (XRF) Philips Magix Pro (PW-2440). La precisión analítica típica fue de ± 1.5 % para una concentración de analito de 10 %. La composición en elementos mayores se complementó con el % de perdida por ignición (%PPI) a 1000 °C. La concentración de elementos traza fue determinada en una solución generada por digestión de 0.1000 g de muestra con HNO₃ + HF en una bomba de teflón a 180 °C y 200 psi por 30 minutos, seguida de evaporación y la recuperación con 100 ml de HNO₃al 4 % en volumen. La solución fue inyectada en un sistema NEXION 300 d de espectrometría de masas con cuadrupolo acoplado a plasma de forma inductiva (ICP-MS). La precisión analítica fue superior a ± 5 % para concentraciones de analito de aproximadamente 10 ppm. La concentración de Hf fue inferida a partir de la relación Zr/Hf (generada desde el análisis ICP-MS) y la concentración de Zr (generada por XRF).

La composición de elementos mayores y traza de un segundo grupo de muestras se estableció por XRF en el Instituto de Geografía y Geología de la Universidad Ernst-Moritz-Arndt de Greisfwald, Alemania (Tablas 5-7). El análisis se efectuó en perlas de vidrio generadas desde un fundido, obtenido a 1100 °C, de la muestra mezclada en relación 1:4 con un fundente de tetraborato de litio- metaborato de litio. La determinación se realizó en un sistema XRF Philips PW 2404, con una precisión de ~1 - 2 % para los elementos mayores y < 5 % para los de tipo traza. La composición de elementos mayores fue complementada con el %PPI, determinado a 1000 °C.

Se preparó una base de datos con la información generada, la cual se complementó con 12 muestras adicionales, cuya composición está disponible en trabajos previos (^{Cobiella-Reguera, 1996} [muestras: 8, 9, 10 y 11; Zona Esperanza, W de Rosario Norte]; ^{Kerr et al., 1999} [muestra SAB1; Soroa, Formación El Sábalo]; ^{Stanik et al., 1981} [muestra M-1; Unidad I, Cúpula de Trinidad, Formación La Sabina]; ^{Schneider et al., 2004} [muestras: CU16 y LV66; Unidad III, Cúpula Sancti Spíritu, Formación Loma La Gloria]; ^{González y Meriño, 2005} [muestra AD-1- Loma Daguilla]; ^{Allibon et al., 2008} [muestras: Cu03-13, Cu03-14, Cu03-15; Soroa, Formación El Sábalo]). Dado el carácter alterado-metamorfizado de las muestras, se utilizó el diagrama Zr/Ti-Nb/Y (^{Winchester y Floyd, 1977}; ^{Pearce, 1996}) para clasificar las rocas. Por otra parte, las muestras se graficaron en un diagrama Al₂O₃*-CaO*-FeO* molar o ACF calculado mediante proyección desde fases vectores de intercambio apropiados utilizando el software CSpace (^{Torres-Roldán et al., 2000}), a fin de evaluar los potenciales efectos de la asimilación de sedimentos, alteración pre-metamórfica y metasomatismo en las muestras estudiadas.

Dada la diversidad en litología y grado de metamorfismo observada en las rocas bajo estudio, se realizó un análisis jerárquico de agrupamiento (Hierarchical cluster analysis ; ^{Bratchell, 1989}), con la finalidad de identificar estadísticamente dominios de rocas con una similitud geoquímica. El análisis se llevó a cabo considerando el logaritmo de relaciones de elementos mayores (SiO₂, TiO₂, FeO, Fe₂O₃ y MgO; en % peso normalizados a análisis anhidro) y traza (lantánidos: Ce y Nd, litófilos: Ba y Sr, alta carga electrostática: Y, Zr y Nb, transición: Ni; en ppm) a Al₂O₃(en % peso normalizado). Este último elemento se consideró como denominador común en las relaciones, debido a su carácter relativamente inmóvil ante la alteración y el metamorfismo (^{Rollinson, 1993}). De acuerdo a la disponibilidad de datos geoquímicos, en esta evaluación se consideraron muestras de las secuencias Arroyo Cangre, Jagua, El Sábalo, Anfibolita Daguilla, Loma La Gloria, Yaguanabo y El Tambor. Antes de efectuar el análisis, los logaritmos de las relaciones geoquímicas fueron estandarizados y el proceso iterativo de encadenamiento de las muestras siguió la regla de ^{Ward (1963)}. Los resultados del análisis se utilizaron para generar un dendograma en valores euclideanos. Para mayor detalle del procedimiento estadístico consultar a ^{Velasco-Tapia (2014)}.

Por otra parte, con el propósito de comparar las características geoquímicas entre las rocas estudiadas, se prepararon diagramas de tipo multi-elemento y de lantánidos, normalizados, respectivamente, a basalto de cresta oceánica o MORB (mid-ocean ridge basalt ; ^{Pearce, 1982}) y a condrita (^{Haskin et al., 1968}; ^{Nakamura, 1974}). El esquema de análisis también incluyó la aplicación de diversos diagramas de relaciones geoquímicas (por ejemplo, (a) diagramas Ba-Nb-Nb/Y, Nb/Yb-Th/Yb y Nb/Yb-TiO₂ (^{Pearce, 2008}, ²⁰¹⁴); y (b) funciones discriminantes multidimensionales, basadas en el logaritmo de relaciones de elementos mayores (^{Verma et al., 2006}), con el propósito de determinar la afinidad tectónica de las rocas. Para efectos de comparación, se incluyeron las composiciones de rocas volcánicas y diabasas mesozoicas de la Provincia Magmática del Atlántico Central (PMAC) (^{Pegram, 1990}; ^{Grossman et al., 1991}; ^{Heatherington y Mueller, 1999}). Este evento magmático ha sido relacionado a la apertura de Pangea y cuyo origen se debería a la acción de una pluma mantélica o como resultado del efecto de varias celdas de convección situadas bajo un ambiente de rift (^{Marzoli et al., 1999}; ^{McHone, 2000}).

5. Geoquímica de las rocas magmáticas y meta-magmáticas

En las Tablas 5-7 se reporta la información geoquímica de las rocas estudiadas, que complementa a la disponible en la literatura (^{Cobiella-Reguera, 1996}; ^{Kerr et al., 1999}; ^{Stanik et al., 1981}; ^{Schneider et al., 2004}; ^{González y Meriño, 2005}; Allibón et al. , 2008). El amplio espectro composicional, aunque de características máficas (n = 32, %SiO₂ = 39.90 - 52.8; %MgO = 3.90 - 12.27), en elementos mayores (e.g. , %Al₂O₃ = 12.9 - 20.2; %CaO = 6.9 - 15.3; %K₂O = 0.05 - 1.05) y traza (e.g. , n = 20, V = 142 - 451 ppm; Ni = 11.0 - 369 ppm; Ba = 7.7 - 797; Zr = 26 - 235 ppm; Ce = 4.4 - 84 ppm; Yb = 1.7-5.7 ppm) indica diversidad de litologías, así como los efectos de alteración y metamorfismo. La aplicación del diagrama Zr/Ti-Nb/Y (Figura 5; ^{Winchester y Floyd, 1977}) confirmó un carácter máfico (aunque algunas rocas se clasifican como andesitas basálticas y andesitas), para las litologías, con una relación constante de Zr/Ti ~0.01. Las rocas incluidas en la Formación Jagua (Nb/Y = 2.9) y las del Terreno Escambray (Yaguanabo-El Tambor con Nb/Y = 0.2 - 1.5) se reconocieron como las más máficas. Por otra parte, en el diagrama molar ACF (Figura 6) gran parte de las muestras se agruparon en un arreglo aproximadamente lineal hacia el vértice FeO*, aunque se observan algunas desviaciones hacia la posición de clorita, calcita, epidota y micas.

Figura 5 Diagrama Zr/Ti - Nb/Y (^{Winchester y Floyd, 1977}), para la clasificación de rocas volcánicas alteradas, aplicado a las rocas magmáticas (Formación El Sábalo) y meta-magmáticas (resto de las formaciones) asociadas al MCP. Los datos graficados se dan en las Tablas 5-7 y se incluyen además 3 muestras de la Fm. El Sábalo (Allibón et al. , 2008).

Figura 6 Diagrama triangular molar Al₂O₃*-CaO*-FeO* molar o ACF proyectado desde fases y vectores de intercambio para las rocas magmáticas (formaciones El Sábalo, Artemisa y Zona Esperanza) y meta-magmáticas (resto de las formaciones) asociadas al MCP. Se incluye la proyección de MORB, GLOSS y de algunos minerales de interés, así como los vectores de cambio composicional en líquidos y acumulados esperados por efecto de la fraccionamiento de Ol- Opx, Cpx y Plg. Los datos graficados se dan en las Tablas 5-7 y, 12 muestras adicionales tomadas de otros trabajos (^{Stanik et al., 1981}; ^{Cobiella-Reguera, 1996}; ^{Kerr et al., 1999}; ^{Schneider et al., 2004}; ^{González y Meriño, 2005}; Allibón et al., 2008). Otras rocas proyectadas como referencia son sedimentos subducidos (GLOSS; ^{Plank y Langmuir, 1998}), basalto MORB alterado (^{Staudigel et al., 1996}), basaltos de rift continental (^{Dostal y Dupuy, 1984}; ^{Gottfried et al., 1983}; ^{Merle et al., 2011}) y varios basaltos y gabros oceánicos (^{Mottana et al., 1990})

El análisis jerárquico de agrupamiento (Figura 7) permitió efectuar la distribución del conjunto de rocas estudiadas en tres dominios geoquímicos, cuyas características fueron complementadas por los patrones en diagramas normalizados multi-elementos y de lantánidos (Figuras 8-9): (a) D1 (Jagua - Yaguanabo - El Tambor ): Este dominio, en el que se agrupan esquistos de epidota y actinolita complementados por el metabasalto Jg-1 (n = 5), se caracteriza por ser el de composición más básica con %SiO₂ = 48.0 ± 3.1 y %MgO = 8.5 ± 3.5. Las rocas muestran una relativa alta concentración en Ni (= 146 ± 44 ppm), así como en metales de transición de carga + 4 (Hf = 2.8 ± 1.7 ppm) y + 5 (Nb = 32 ± 20 ppm; Ta = 2.2 ± 1.2 ppm). Por otra parte, los patrones multi-elementos de las rocas de Yaguanabo y El Tambor muestran características de "zig-zag", similares a los de las muestras CU16 y LV66 de Loma La Gloria (Figura 8). En estas últimas (que no fueron consideradas en el análisis de agrupamiento, ya que no se contaba con la información química necesaria; ver ^{Schneider et al., 2004}) fue evidente además una marcada anomalía negativa de Nb-Ta. El patrón de lantánidos de las muestras del dominio D1 son similares a las de Loma La Gloria (Figura 9), con un enriquecimiento en ligeros y un decrecimiento suave hacia medianos y pesados. De esta forma, las muestras CU16 y LV66 se han incluido en este dominio. Un caso aparte es la muestra Jg-1 de la Formación Jagua, que presenta un patrón multi-elementos altamente enriquecido en elementos incompatibles, que se asemeja a los mostrados por magmas de tipo E-MORB/OIB (MORB enriquecido en elementos incompatibles / basalto de isla oceánica). El patrón de lantánidos de esta muestra se caracteriza por un enriquecimiento en ligeros (con La en una composición 120x relativa a condrita y una relación La/Yb = 12 ± 5), un descenso en el contenido con el incremento del número atómico (con Lu a un nivel de 10x relativo a condrita) y la ausencia de anomalías; (b) D2 (Loma La Gloria - El Sábalo - Daguilla ): En este dominio (que incluye cuerpos de anfibolita, diabasa y eclogita; n = 9) se encuentran los mayores espesores del magmatismo del MCP, siendo señalado por ^{Iturralde-Vinent (1996)} como el pulso principal de la actividad. Su composición en elementos mayores indica características básicas con %SiO₂ = 50.8 ± 0.9 y %MgO = 7.74 ± 0.31. El dominio muestra, en comparación a los otros, una relativa alta concentración en Sc (44 ± 5 ppm) y Cr (332 ± 31 ppm), pero un contenido restringido en elementos incompatibles (e.g. , Ba = 48 ± 90 ppm, Hf = 1.3 ± 1.1 ppm, Nb = 2.7 ± 1.6 ppm, Ta = 0.24 ± 0.15 ppm). Los patrones multi-elementos, normalizados a MORB, de El Sábalo se caracterizan por variaciones en elementos móviles (Sr, K₂O, Rb y Ba), una anomalía negativa de Nb y un enriquecimiento en P₂O₅. En contraste, los patrones multi-elementos de la Anfibolita Daguilla (IJ-23 a IJ-26) y de Loma La Gloria (muestras SM-82 y SM-82b) son suavemente cóncavos, con una ocasional anomalía negativa (IJ-26) y positiva (SM-82b) de Ba (Figura 8). Los patrones de lantánidos para este dominio se distinguen por un empobrecimiento en ligeros (relación La/Yb = 0.86 ± 0.35), la ausencia de anomalías y un arreglo cuasi-horizontal para elementos medianos y pesados con una concentración de ~10x en relación a condrita (Figura 9). Es importante señalar que el grupo D2 contrasta en sus patrones multi-elementos y de lantánidos con los que caracterizan a las muestras CU16 y LV66 (Figuras 8D y 9D; Loma La Gloria; ^{Schneider et al. , 2004}), que se han considerado parte del grupo D1 ; (c) D3 (Arroyo Cangre ): El dominio está conformado por metagabros anfibolizados con %SiO₂ = 49.6 ± 1.4 y %MgO = 6.7 ± 0.6 (n = 5). En comparación a los otros dominios, los metagabros muestran un contenido relativamente bajo en Ni (50 ± 10 ppm) y alto en litófilos (Rb = 17 ± 11 ppm, Sr = 230 ± 70 ppm). Los patrones multi-elementos se caracterizan por tender a ser horizontales, aunque en algunos casos con desviaciones positivas de elementos litófilos de gran movilidad en condiciones de alteración (K₂O, Rb, Ba). Sus patrones de lantánidos también muestran una tendencia horizontal (relación La/Yb = 1.30 ± 0.05), sin evidencia de anomalías y con una concentración elemental ~ 35x con respecto a condrita.

Figura 7 Dendograma que muestra los resultados del análisis jerárquico de agrupamientos (considerando distancias Eucledianas de encadenamiento; ^{Bratchell, 1989}) para las rocas magmáticas (Formación El Sábalo) y meta-magmáticas (resto de las formaciones) asociadas al MCP. Los datos graficados se dan en las Tablas 5-7 y 3 muestras de la Fm. El Sábalo (Allibón et al. , 2008).

Figura 8 Diagramas multi-elementos normalizados a MORB para rocas magmáticas y meta-magmáticas asociadas al MCP: (A) Formación Arroyo Cangre; (B) Formación El Sábalo / Formación Jagua; (C) Anfibolita Daguilla; (D) Formación Loma La Gloria; (E) Formación Yaguanabo; (F) Formación El Tambor. Valores de normalización (%peso para óxidos mayores y ppm para elementos traza) de ^{Pearce (1982)}: Sr = 120, K₂O = 0.15, Rb = 2, Ba = 20, Th = 0.20, Ta = 0.18, Nb = 3.5, Ce = 10, P2O5 = 0.12, Zr = 90, Hf = 2.40, Sm = 3.3, TiO₂ = 1.5, Y = 30, Yb = 3.4, Cr = 250. Los datos graficados se dan en las Tablas 5-7; además se incluyen: 4 muestras de la Fm. El Sábalo (^{Kerr et al., 1999}; Allibón et al. , 2008) y 2 de la Fm. Loma La Gloria (^{Schneider et al., 2004}).

Figura 9 Diagramas de lantánidos normalizados a condrita para rocas magmáticas y meta-magmáticas asociadas al MCP: (A) Formación Arroyo Cangre; (B) Formación El Sábalo / Formación Jagua; (C) Anfibolita Daguilla; (D) Formación Loma La Gloria; (E) Formación Yaguanabo; (F) Formación El Tambor. Valores de normalización (ppm) de ^{Haskin et al. (1968)} y ^{Nakamura (1974)}: La = 0.329, Ce = 0.865, Pr = 0.112, Nd = 0.63, Sm = 0.203, Gd = 0.276, Tb = 0.047, Dy = 0.343, Ho = 0.07, Er = 0.225, Tm = 0.03, Yb = 0.22, Lu = 0.0339. Los datos graficados se dan en las Tablas 5-7; además se incluyen: 3 muestras de la Fm. El Sábalo (Allibón et al. , 2008) y 2 de la Fm. Loma La Gloria (^{Schneider et al., 2004}).

Por otra parte, una serie de diagramas de variación, que involucran elementos mayores y traza, se utilizaron para inferir la afinidad tectónica de las litologías bajo estudio. Estos diagramas incluyeron, para efectos de comparación, campos obtenidos de rocas de la PMAC. Por ejemplo, en el diagrama Nb/Y - Ba/Nb (Figura 10), la mayor parte de las rocas de los dominios D2 y D3 presentan composiciones que asemejan a las tipo N-MORB. El desplazamiento de algunas litologías de La Sabina, Arroyo Cangre y Loma La Gloria, hacia valores de Ba/Nb > 40, pudiera estar asociado a procesos de asimilación de sedimentos. Por otra parte, las muestras del dominio D1 se distribuyen en un arreglo lineal (con una relación Ba/Nb aproximadamente constante) entre las composiciones tipo MORB y OIB, lo que reflejaría variaciones de enriquecimiento de elementos incompatibles en la fuente de Manto (tipo E-MORB) o de las condiciones en las que ocurre la fusión parcial, tendencia también observada para las rocas del PMAC (Figura 10).

Figura 10 Diagrama de variación Nb/Y - Ba/Nb para rocas magmáticas (Formación El Sábalo) y meta-magmáticas (resto de las formaciones) asociadas al MCP. Los datos graficados se dan en las Tablas 5-7; además se incluyen: 4 muestras de la Fm. El Sábalo (^{Kerr et al., 1999}; Allibón et al. , 2008) y 2 de la Fm. Loma La Gloria (^{Schneider et al., 2004}). Para fines de comparación, se dan las relaciones correspondientes a basaltos promedio de tipo N-MORB y OIB (^{Rollinson, 1993}) y el campo que ocupan las rocas pertenecientes a la Provincia Magmática del Atlántico Central (n = 445). Ver Figura 7 para visualizar los correspondientes dominios (D ) de cada Formación.

En el espacio Th/Yb - Nb/Yb (Figura 11), las muestras bajo estudio se distribuyen a través del arreglo lineal tipo N-MORB/E-MORB/OIB. Las muestras incluidas en el dominio D1 se caracterizan por mostrar relaciones Nb/Yb > 4 y Th/Yb > 0.5 que son comparables a las observadas en E-MORB. El metabasalto de Jagua Jg-1 se proyecta hacia la región de una fuente mantélica más enriquecida tipo OIB. Por su parte, las muestras de los dominios D2 y D3 se asemejan a N-MORB, con relaciones Nb/Yb ≤ 4 y Th/Yb < 0.5. La naturaleza toleítica (Nb/Yb < 20) de las rocas y su asociación a características parecidas a N-MORB o E-MORB (TiO₂/Yb < 1), con excepción de la muestra Jg-1 (Jagua), también fue confirmado en el diagrama TiO2/Yb - Nb/Yb (Figura 12). En ambas figuras, existe una similitud entre las litologías estudiadas y los campos que marcan las rocas de la PMAC. Por otra parte, ^{Marzoli et al., (1999)} y ^{McHone (2000)} han reportado que la mayor parte de este evento magmático consiste de basaltos toleíticos de %SiO₂ = 46 - 49 y TiO₂ < 2 %, y con enriquecimientos moderados a marcados en lantánidos ligeros con respecto a pesados. Su origen se ha asociado a varias celdas de convección que actuaron bajo un ambiente de rift que fue evolucionando a una cresta oceánica. Cabe aclarar que, aunque las muestras de la Formación El Sábalo se ubican fuera del campo PMAC, presentan características geoquímicas similares (%SiO₂ = 48.2 - 50.0 y TiO₂ = 1.04 - 1.13 %; ^{Allibon et al., 2008}). Finalmente, la aplicación de un diagrama de discriminación tectónica de funciones multi-dimensionales (Figura 13), consistentes del logaritmo de relaciones de elementos mayores (^{Verma et al., 2006}), confirmó características tipo MORB para la mayor parte de las muestras bajo estudio (con un 99 % de nivel confianza). Como se observó en otros diagramas de variación, algunas muestras del dominio D1 (especialmente Jagua) muestran una afinidad similar a una fuente de tipo OIB, que en este caso podría considerarse comparable a E-MORB.

Figura 11 Diagrama de variación Nb/Yb - Th/Yb (^{Pearce, 2008}) para rocas magmáticas (Formación El Sábalo) y meta-magmáticas (resto de las formaciones) del MCP. Los datos incluidos en la gráfica se reportan en las Tablas 5-7; además se incluyen: 3 muestras de la Fm. El Sábalo (Allibón et al. , 2008) y 2 de la Fm. Loma La Gloria (^{Schneider et al., 2004}). Se dan las zonas del diagrama en donde se ubicarían los arreglos MORB-OIB y el campo que marca las rocas pertenecientes a la Provincia Magmática del Atlántico Central (n = 445). Ver Figura 7 para visualizar los correspondientes dominios (D ) de cada Formación. Símbolos como en la Figura 10.

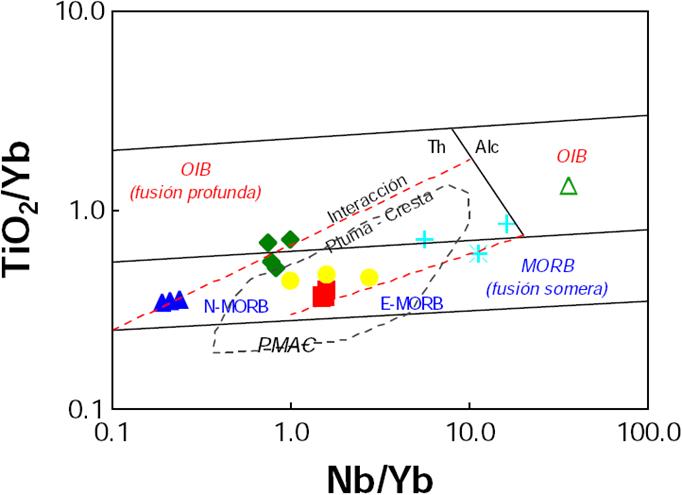

Figura 12 Diagrama de variación TiO₂/Yb - Nb/Yb (^{Pearce, 2014}) para rocas magmáticas (Formación El Sábalo) y meta-magmáticas (resto de las formaciones) del MCP. Los datos graficados son los mismos de la figura anterior. Se incluyen las zonas en donde se ubicarían los productos de fusión somera (MORB) o profunda (OIB) del Manto. Th = rocas toleíticas, Alc = rocas alcalinas; así como, el campo que marca las rocas pertenecientes a la Provincia Magmática del Atlántico Central (n = 445). Ver Figura 7 para visualizar los correspondientes dominios (D ) de cada Formación. Símbolos como en la Figura 10.

Figura 13 Diagrama de discriminación tectónica de funciones multi-dimensionales, dependientes del logaritmo de relaciones de elementos mayores (^{Verma et al., 2006}), para rocas magmáticas (formaciones El Sábalo, Artemisa y Zona Esperanza) y meta-magmáticas (resto de las formaciones) del MCP. MORB = basaltos de cresta oceánica, OIB = basaltos de isla oceánica, CRB = basaltos de rift continental. Los símbolos corresponden como en la Figura 6, así como los datos ploteados.

6. Discusión

El estudio del magmatismo es una pieza fundamental para entender la evolución geológica de Cuba y de la región del Caribe. Sin embargo, la información disponible sobre las litologías magmáticas y meta-magmáticas que ocurren dentro de las secuencias siliciclásticas y carbonatadas del Margen Continental Pasivo (Jurásico Inferior?- Cretácico Superior basal; Figura 3) es relativamente escasa y dispersa. En ocasiones, estas rocas fueron confundidas con aquellas relacionadas con subducción o se les consideró con un origen incierto, hasta que ^{Iturralde-Vinent (1988b)} las refiere como de margen continental. En el caso del magmatismo básico de Arroyo Cangre (Cordillera de Guaniguanico; Figura 2) se ha indicado que: (a) está relacionado a un fracturamiento profundo ligado al desarrollo inicial de un geosinclinal (^{Piotrowski, 1977}); (b) se origina en un sistema de fosas profundas en el interior de la placa Norteamericana (^{Shein y Kleschov, 1985}); (d) representa un magmatismo primitivo de un arco jurásico (^{Martínez et al., 1987}), idea poco aceptada; (e) que estas rocas de Arroyo Cangre, así como las observadas en los terrenos Pinos, Escambray y Asunción, eran el producto de la riftogénesis ligada al rompimiento y dispersión de Pangea (^{Iturralde-Vinent, 1988b}), que derivó, entre otros, con la apertura del mar Caribe primitivo o proto-Caribe. Por otra parte, ^{Pindell y Kennan (2009)} ubicaron la apertura riftogenética en el borde sureste de los bloques Yucatán y Chortis hace 190 Ma y señalaron además un desarrollo franco de corteza oceánica a los 140 Ma. También ^{Cobiella-Reguera (1996)} distinguió tres épocas de actividad magmática para la región del Caribe, relacionadas con la fragmentación de Pangea: (1) finales del Triásico y el Jurásico Inferior, la cual no está representada en Cuba, (2) durante el Oxfordiano, que fue la de mayor desarrollo en Cuba y vinculada además con un cambio en la sedimentación de terrígena a carbonatada, y (3) en el intervalo Tithoniano - Cretácico Inferior.

Por lo antes expuesto, era de esperar que el magmatismo y sus derivados metamorfizados incluidos en el MCP cubano estudiado evidenciaran características tipo N-MORB, acompañada de una tendencia hacia tipo E-MORB. El análisis de la base de datos petrográfica y química, en el presente estudio, permitió confirmar esta diversidad litológica y evaluar las hipótesis propuestas para explicar su origen.

En primer lugar, aún teniendo en cuenta el efecto de la alteración superficial y/o el metamorfismo/metasomatismo y/o la eventual asimilación de corteza continental durante el ascenso y emplazamiento de los magmas, cabe destacar un carácter máfico para ~86 % de las muestras con una composición en %SiO₂ = 43 - 51 y de %MgO = 6 - 12 (Tablas 5-7). Se ha señalado que los basaltos tipo MORB con %SiO₂< 50 y %MgO > 9.5 % tienen características primitivas y una derivación directa desde el manto superior por fusión parcial (^{Floyd, 1991}). En el caso de las rocas bajo estudio, es posible considerar una condición cercana a la primitiva y en donde la disminución de %MgO a un valor de ~6 podría ser explicable en términos de fraccionamiento de minerales ferromagnesianos.

De acuerdo al diagrama ACF (Figura 6), los líquidos magmáticos podrían haber experimentado un proceso de cristalización controlado fundamentalmente por plagioclasa y piroxeno/olivino. Las desviaciones observadas a este arreglo pudieran ser resultado de: (a) metasomatismo (alteración hacia clorita, muestra YG-22 [El Tambor], y/o calcita y/o epidota, muestras 7CF-8B [El Tambor] y 9 [Zona Esperanza]) o (b) la asimilación de micas detríticas (muestras LV66 y CU16 [Loma La Gloria], YG-15c [Yaguanabo]) durante la intrusión de los magmas en la secuencia sedimentaria. Cabe señalar que ^{Allibon et al. (2008)} reportaron que las diabasas El Sábalo no presentan una correlación entre las relaciones isotópicas ⁸⁷Sr/⁸⁶Sr (0.7047 - 0.7073, n = 3) y ¹⁴³Nd/¹⁴⁴Nd (0.513176 - 0.513191, n = 3), quedando además fuera del denominado "Arreglo del Manto" (^{Rollinson, 1993}). Esto fue interpretado como resultado del metamorfismo de bajo grado y/o los efectos de alteración asociados. De esta forma, estos dos fenómenos, junto con un metamorfismo de mayor grado y/o los procesos de retrogresión post pico metamórfico (^{Despaigne-Díaz, 2009}) que afectaron algunas de las muestras, serían los responsables de la presencia de algunos de los arreglos minerales y geoquímicos observados (Tabla 4; Figura 6). Es fundamental considerar que, estos fenómenos de metamorfismo/alteración debieron dar lugar a importantes variaciones en la geoquímica original de las rocas, lo que dificulta la interpretación sobre el origen y la afinidad tectónica de las rocas bajo estudio. Por ejemplo, ^{Schneider et al.(2004)}, quienes no tomaron en cuenta ésta situación, relacionaron las eclogitas de Loma La Gloria (muestras CU16, LV66) con magmatismo de arco volcánico, algo claramente disputable en base a las características geológicas de estas rocas, intercaladas en series sedimentarias de margen continental pasivo que no muestran evidencia alguna de haber sido depositadas en una cuenca de suprasubducción durante el Jurásico.

De acuerdo a los criterios anteriormente mencionados, el contraste geoquímico entre las litologías magmáticas y metamagmáticas, así como su posición en las unidades litoestratigráficas, se puede proponer que el magmatismo del MCP ocurrió en tres etapas (Figura 14).

Figura 14 Reconstrucción paleotectónica de la región del Caribe para el Jurásico-Cretácico (según ^{Pindell y Kennan, 2009}; Pindell et al. , 2012; véase también ^{Rojas-Agramonte et al., 2008}, 2016) con indicación del magmatismo de Margen Continental Pasivo, actualmente expuesto en el occidente y centro de Cuba. La ruptura de Pangea en el Jurásico Inferior-Medio dio lugar a magmatismo tipo E-MORB en cuencas intracontinentales (e.g. , San Cayetano) que evolucionó a magmatismo (estrella roja) tipo N-MORB (Oxfordiano- Cretácico Inferior) cuando se desarrolló la corteza oceánica del proto-Caribe, conectado con el Atlántico Central. Con el transcurso de la apertura oceánica durante el Cretácico Inferior- Superior el prisma sedimentario tipo margen pasivo de Caribeana se localizó en una posición peninsular, al igual que el margen pasivo de Bahamas. En este contexto se generó magmatismo de margen pasivo tipo E-MORB. En la figura del extremo derecho se indica la localización futura (Cretácico tardío- Paleoceno) del arco volcánico del Caribe en Cuba tras su colisión con los márgenes pasivos del bloque Maya y Bahamas.

7. Conclusiones

Durante el proceso de rompimiento de Pangea, en los márgenes de Yucatán (Maya), Chortis y América del Sur, se dieron condiciones para el desarrollo de una intensa actividad magmática. En el caso del occidente y centro de Cuba, este magmatismo se asoció con secuencias siliciclásticas y carbonatadas, que constituyeron un Margen Continental Pasivo vinculado al Bloque Maya.

De acuerdo a la información disponible (y considerando la escasez de datos paleontológicos), es difícil establecer con precisión la evolución en el tiempo de este magmatismo. Las secuencias en las que ocurre están fragmentadas y fueron deformadas durante la colisión arco-continente del Cretácico Superior-Eoceno Medio (^{Iturralde-Vinent, 1998}; ^{García-Casco et al., 2008}).

Sin embargo, la actividad magmática probablemente se inició de forma simultánea a la sedimentación de terrígenos y carbonatos de aguas someras (Jurásico Inferior? - Jurásico Superior/Oxfordiano Medio-Superior) y tuvo características tipo E-MORB (algunas litologías de las formaciones Loma La Gloria y Jagua). Su génesis estaría ligada a un proceso de fusión parcial de una fuente mantélica enriquecida.

Posteriormente, durante el proceso de extensión del margen continental o durante el inicio del proceso de dispersión oceánica en estado estacionario, la actividad magmática cambió a características N-MORB (e.g. , litologías incluidas en las formaciones Arroyo Cangre, algunas en Loma La Gloria, El Sábalo y las Anfibolitas Daguilla). Su generación estuvo asociada a una fusión parcial de una fuente mantélica empobrecida. El evento N-MORB se desarrolló durante el Jurásico Superior/Oxfordiano Superior - Cretácico Inferior, siendo el pulso principal de actividad, representado por los cuerpos de la Formación El Sábalo y la Anfibolita Daguilla que se alojaron en los siliciclásticos del MCP (e.g. , formaciones Arroyo Cangre y Loma La Gloria).

Un magmatismo tipo E-MORB se registra nuevamente en el Cretácico Inferior tardío - Cretácico Superior basal (litologías de las formaciones Yaguanabo y El Tambor). Sin embargo, éste se ha interpretado vincuado a un prisma sedimentario tipo margen pasivo de Caribeana. La actividad magmática concluyó a principios del Cretácico Superior, al tiempo que tuvo lugar una sedimentación de carbonatos pelágicos y silicitas asociada a subsidencia del margen continental y la dispersión continental.

La mayoría de estas secuencias sedimentarias y el magmatismo asociado de los terrenos Pinos y Escambray fueron metamorfizadas durante la subducción de Caribeana en el Campaniano Superior y, posteriormente, exhumadas en el periodo Maastrichtiano - Paleoceno temprano (^{García-Casco et al., 2008}).
