1. Introducción
En México el agua subterránea cobra cada día mayor importancia. Las estadísticas oficiales señalan que en el año 2014 del total de agua para usos consuntivos el 38.70 % fue de origen subterráneo (CONAGUA, 2015). El agua subterránea es particularmente importante en el contexto del suministro urbano (Dávila-Pórcel y de León-Gómez, 2011). Varias de las grandes ciudades de México dependen casi por completo del agua subterránea para satisfacer su necesidad hídrica, tal es el caso de ciudades como Querétaro, San Luis Potosí y Aguascalientes. La extracción continua de agua subterránea presenta potenciales riesgos, como los acelerados abatimientos de los niveles piezométricos (Ávila-Olivera y Garduño-Monroy, 2007) y el detrimento de la calidad del agua subterránea extraída de pozos (Cardona y Carrillo-Rivera, 2006; Huizar-Alvarez et al., 2004), ambos fenómenos directamente relacionados con la dinámica del agua subterránea. Existen diferentes enfoques para conocer el comportamiento del agua subterránea en una determinada zona de estudio. En este contexto, la teoría de sistemas de flujo propuesta por Tóth (1963) permite reconocer la dinámica del agua subterránea integrando los elementos del medio geológico, suelo y vegetación original y el factor humano. Por lo tanto, este enfoque es cada vez más recurrido para entender los fenómenos de respuesta ambiental entorno al agua subterránea (Peñuela-Arévalo y Carrillo-Rivera, 2013). Tóth (1963) clasifica los flujos en locales, intermedios y regionales; las características que describen a los diferentes sistemas de flujo se detallan en la literatura (Carrillo-Rivera y Cardona, 2012; Tóth, 1963). La presente investigación estudia una zona ubicada al poniente de Morelia, Michoacán, donde hay una extracción intensiva del agua subterránea, que es la única fuente de abastecimiento, lo cual ha generado abatimientos de los niveles piezométricos, que en casos drásticos ha llevado a que algunos pozos se clausuren o requieran ser reperforados a mayor profundidad. Con el objetivo de entender la problemática desde una visión integral, se analiza el sistema acuífero desde la perspectiva de la teoría de sistemas de flujo, y a partir de ella se reconoce la dinámica del agua subterránea y las potenciales implicaciones en su manejo.
2. Descripción de la zona de estudio
La zona Morelia-Capula pertenece a la zona hidrográfica Lerma-Chapala, dentro de la cuenca del Lago de Cuitzeo, en una subcuenca de tipo exorreico denominada Morelia-Capula. El clima de la zona se clasifica como templado con lluvias en verano, concentrándose éstas en los meses de julio y agosto (Carlón-Allende y Mendoza, 2007). Los registros indican que la precipitación media anual es de 707.9 mm y la temperatura media anual es de 17.20 °C (mínima de 7.40 °C y máxima de 22.90 °C).
Desde el punto de vista geológico, la zona de estudio de Morelia-Capula se encuentra dentro de la provincia geológica denominada Faja Volcánica Trans-Mexicana (FVTM); desde la perspectiva geomorfológica se ubica en un paisaje compuesto por lomas y valles localizado entre importantes cuerpos volcánicos, al noreste por el Quinceo y Las Tetillas (ambos de tipo escudo) y al suroeste por el cerro del Águila (semiescudo) (Garduño-Monroy et al., 2010). La zona ha tenido actividad volcánica reciente, en los últimos 10000 años hay registro de reactivaciones del Quinceo (Garduño-Monroy et al., 2014). En la mayor parte de la superficie de la zona de estudio aflora material volcánico fracturado (principalmente basaltos), además hay presencia de arenas y cenizas. Al este de la zona de estudio se encuentra un área caracterizada por la presencia de material lacustre (arcilla) y fluviolacustre (arenas, conglomerados y gravas), evidenciando la existencia de un paleolago del cual quedan rastros, ya que aún se encuentran sitios de inundación que aparecen durante la época de lluvias formando un cuerpo de agua superficial de menos de un metro de profundidad. En la Figura 1 se presenta la distribución de los materiales geológicos y la ubicación de los sitios de estudio. Otro elemento que añade complejidad al acuífero es la presencia de fallas geológicas, las cuales pueden actuar como fronteras de flujo impidiendo o facilitando la interconexión hidráulica de acuíferos (Carreón-Freyre et al., 2005; Ochoa-González et al., 2015). Las fallas geológicas de la zona Morelia-Capula tienen dirección este-oeste y están alineadas con el sistema regional Morelia-Acambay (Israde-Alcántara et al., 2004). La falla de la Paloma (perteneciente al sistema Morelia-Acambay) delimita el sur de la zona de estudio, y en ella se encuentran manifestaciones termales como el manantial Cointzio.
Figura 1. Mapa mostrando la subcuenca de Morelia-Capula ubicada en el sector norte-centro del Estado de Michoacán y las secciones geológicas realizadas en base a la altitud y la información litológica de las unidades atravesadas por los pozos.
La zona de estudio ha experimentado un crecimiento poblacional de unos 20000 habitantes en el año 1994 a más de 120000 en el 2015, ocasionado un incremento de la extracción de agua subterránea que conlleva a un abatimiento acelerado de la superficie piezométrica. Los registros del Organismo Operador de Agua Potable, Alcantarillado y Saneamiento (OOAPAS), encargado de la administración del agua a nivel municipal, señalan que en el año 1994 el nivel estático de la zona se encontraba a 30 m de profundidad; en la actualidad se detectaron pozos cuyo nivel estático supera los 100 m. La zona Morelia-Capula se ubica en un área de transición entre un medio urbano y un medio rural. Básicamente, toda el agua que se consume en la zona de estudio se destina al uso doméstico, aunque existen sitios de cultivo que son de temporal. Se considera a la zona Morelia-Capula como un lugar de recarga para el sistema acuífero, ya que su suelo de origen volcánico es permeable y recibe escurrimientos que provienen de los volcanes las Tetillas, el Quinceo y el cerro del Águila (Garduño-Monroy et al., 2014). El flujo de agua subterránea en el plano horizontal va de oeste a este, siguiendo la topografía de la zona (Israde-Alcántara et al., 2005), que está asociada a la presencia de fallas geológicas, las cuales pueden actuar como fronteras de flujo, impidiendo o facilitando la interconexión de acuíferos (Carreón-Freyre et al., 2005; Ochoa-González et al., 2015).
La interpretación de los registros litológicos de las perforaciones y los datos obtenidos de los sondeos eléctricos verticales permiten identificar que en los primeros 400 m de profundidad de la zona Morelia-Capula existe un sistema acuífero compuesto por dos unidades hidrogeológicas, una volcánica y le sobreyace otra terrígena de origen lacustre y fluviolacustre. La unidad volcánica es producto de la actividad efusiva principalmente del corredor Tarasco que incluye al norte a los volcanes semiescudo Quinceo y Tetillas cuyas emisiones han sido fechadas en 1.3 millones de años (Cisneros-Máximo, 2016), el Quinceo ha tenido distintos periodos eruptivos, el último al inicio del Holoceno. Se desconoce el espesor de la unidad volcánica ya que los cortes litológicos realizados en la zona no han atravesado esta unidad. La unidad terrígena conforma un antiguo paleolago y presenta un espesor aproximado que varía de entre 200 y 250 m. Los sedimentos lacustres y fluviolacustres están constituidos por arenas y arcillas. Por medio de la geología regional se ha determinado que el basamento del sistema acuífero es el complejo andesítico de Mil Cumbres, el cual ha sido fechado en más de 12 millones de años (Israde-Alcántara et al., 2004). Pruebas de acuífero realizadas en la zona indican que la unidad volcánica se comporta como un acuífero confinado, mientras que la unidad terrígena tiene un carácter semiconfinado o libre.
3. Metodología
Se seleccionaron 35 sitios, que incluyen 29 pozos y 6 manantiales. Cada sitio fue muestreado durante el periodo de abril a junio del año 2015.
Para identificar los sistemas de flujo se consideraron tres parámetros, que incluyen la temperatura, los iones mayores y la profundidad del agua subterránea (nivel estático). Estos tres parámetros han sido señalados en diversos estudios donde se caracterizan los sistemas de flujo de agua subterránea (Carrillo-Rivera et al., 1996; Cardona, Carrillo-Rivera, 2006; Mahlknecht et al., 2006; Carrillo-Rivera et al., 2007; Fagundo-Castillo et al., 2014; Huizar-Alvarez et al., 2016). Tóth ilustra como los parámetros de temperatura, contenido de iones mayores y profundidad cambian en los sistemas de flujo conforme estos circulan y evolucionan en su naturaleza local, intermedia o regional (Tóth, 1999).
3.1. Medición de la temperatura
La temperatura se determinó con un equipo marca Hanna modelo HI 9828 con una sonda HI 769828.
3.2. Toma, transporte y almacenamiento de muestra
Las muestras se tomaron directamente de la válvula de salida del pozo, dejando correr el agua por 10 minutos antes de la colecta de agua subterránea. En los manantiales la muestra se tomó en el punto más cercano al afloramiento de agua subterránea. La muestra se filtró en una membrana de celulosa de 0.45 micras marca Millipore. Posteriormente se dividió en dos partes, una para aniones y la otra para cationes. Los cationes se acidificaron a pH de 2 usando ácido nítrico al 65.70 % grado analítico, marca J.T. Baker. Cada muestra se colocó en envases de polietileno de alta densidad, fue sellada con papel parafilm (cera) y se transportó en una hielera hasta el laboratorio, donde se almacenaron a 4 °C hasta el momento de su análisis.
3.3. Análisis de aniones
La alcalinidad (expresada como bicarbonato) se midió en campo. Se tomó una muestra de 20 ml, a la cual se le agregaron dos gotas de solución indicadora naranja de metilo. Posteriormente se tituló la muestra con ácido sulfúrico 1.6 N por medio de un equipo de titulación portátil marca HACH.
Los cloruros y sulfatos se determinaron de acuerdo con el método EPA 300.1 en el Laboratorio de Geoquímica Ambiental del Centro de Geociencias de la Universidad Nacional Autónoma de México (UNAM). El análisis químico se llevó a cabo mediante un cromatógrafo de líquidos marca Dionex LC20 con supresor ASRS-Ultra 300 4-mm, columna Ion Pac AS14A y detector electroquímico ED50.
3.4. Análisis de cationes
Los análisis de cationes mayores, menores y elementos traza fueron realizados de acuerdo con el método EPA 200.8, en el Laboratorio de Análisis Químicos del Departamento de Ingeniería Metalúrgica de la Facultad de Química de la UNAM, usando un equipo de espectrometría de emisión óptica marca Perkin Elmer modelo ICP-OES Optima serie 8300 DV.
3.5. Medición de la profundidad del agua subterránea
La profundidad del agua en los pozos se midió a través de una sonda marca Solinst modelo Water Level Meter 101 con una longitud de 300 m. Las mediciones del nivel estático se realizaron después de haber apagado la bomba, habiendo dejado descansar el pozo un mínimo de 12 horas. Para los manantiales la profundidad se consideró cero.
4. Resultados y Discusión
Los análisis químicos de las muestras de agua subterránea se presentan en la Tabla 1, en la que se observan muestras que sobrepasaron el 10 % de error en el balance iónico, lo cual se asocia a un error en la medición del potasio. En la Tabla 2 se presentan los datos de temperatura, iones mayores y profundidad (nivel estático) del agua subterránea de los sitios de estudio. Los pozos presentaron valores promedio de temperatura de 24.92 °C, con un valor mínimo de 21.00 °C y un máximo de 31.17 °C, mientras que los iones mayores tuvieron una media de 252.19 mg/l, con un mínimo de 125.38 mg/l y un máximo de 673.31 mg/l. Los manantiales tuvieron una temperatura promedio de 22.67 °C, siendo el valor mínimo de 20.00 °C y el máximo de 32.50 °C. La media de iones mayores fue de 259.53 mg/l, con un valor mínimo de 134.40 mg/l y un máximo de 411.27 mg/l.
Tabla 1. Balances iónicos de las muestras de agua. El asterisco indica las muestras que sobrepasaron el 15 % de error en el balance iónico.
| ID | F- | Cl- | NO2 - | Br- | NO3 - | PO4 3- | SO4 2- | HCO3 - | Ca2+ | Mg2+ | K+ | Na+ | Iones | Iones | Balance |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| art | meq | meq | meq | meq | meq | meq | meq | meq | meq | meq | meq | meq | - | + | % |
| P1 | 0.01 | 0.89 | 0.01 | 0 | 0.03 | 0 | 0.14 | 2.97 | 0.78 | 0.49 | 0.01 | 1.94 | 4.04 | 3.22 | -11.27 |
| P2 | 0.01 | 0.48 | 0 | 0 | 0.05 | 0 | 0.09 | 1.44 | 0.21 | 0.15 | 0.01 | 0.43 | 2.07 | 0.8 | -44.14* |
| P3 | 0.02 | 0.1 | 0 | 0 | 0.07 | 0 | 0.05 | 1.8 | 0.39 | 0.3 | 0.01 | 0.94 | 2.04 | 1.64 | -10.74 |
| P4 | 0.01 | 0.19 | 0 | 0 | 0.07 | 0 | 0.08 | 1.98 | 0.56 | 0.48 | 0.02 | 1.03 | 2.33 | 2.09 | -5.38 |
| P5 | 0.01 | 0.08 | 0 | 0 | 0.07 | 0 | 0.04 | 2.61 | 0.57 | 0.9 | 0.02 | 0.79 | 2.81 | 2.27 | -10.53 |
| P6 | 0.01 | 1.31 | 0.01 | 0 | 0.01 | 0 | 0.28 | 6.48 | 1.61 | 0.97 | 0.02 | 3.2 | 8.11 | 5.8 | -16.59* |
| P7 | 0.01 | 0.38 | 0 | 0 | 0.03 | 0 | 0.4 | 4.32 | 1.19 | 1.42 | 0.03 | 1.18 | 5.14 | 3.83 | -14.64 |
| P8 | 0.01 | 0.08 | 0 | 0 | 0.04 | 0 | 0.09 | 2.61 | 0.73 | 0.66 | 0.02 | 0.95 | 2.83 | 2.36 | -9.13 |
| P9 | 0.01 | 2.96 | 0.02 | 0 | 0.03 | 0 | 0.29 | 6.75 | 1.43 | 0.63 | 0.02 | 4.59 | 10.05 | 6.67 | -20.24* |
| P10 | 0.01 | 1.91 | 0.01 | 0 | 0.01 | 0 | 0.28 | 5.58 | 1.32 | 0.49 | 0.02 | 3.84 | 7.8 | 5.66 | -15.92* |
| P11 | 0.01 | 0.28 | 0 | 0 | 0.14 | 0 | 0.08 | 3.15 | 0.72 | 1.14 | 0.02 | 1.1 | 3.65 | 2.98 | -10.16 |
| P12 | 0.01 | 0.1 | 0 | 0 | 0.03 | 0.01 | 0.03 | 2.88 | 0.39 | 0.61 | 0.02 | 1.16 | 3.07 | 2.18 | -16.94* |
| P13 | 0.01 | 0.11 | 0 | 0 | 0.09 | 0 | 0.06 | 1.89 | 0.57 | 0.86 | 0.02 | 0.79 | 2.16 | 2.24 | 1.84 |
| P14 | 0.01 | 0.09 | 0 | 0 | 0.06 | 0 | 0.04 | 1.89 | 0.46 | 0.71 | 0.02 | 0.91 | 2.1 | 2.11 | 0.3 |
| P15 | 0.01 | 0.05 | 0 | 0 | 0.05 | 0 | 0.04 | 2.61 | 0.82 | 0.96 | 0.02 | 0.93 | 2.76 | 2.72 | -0.7 |
| P16 | 0.01 | 0.07 | 0 | 0 | 0.1 | 0 | 0.05 | 2.07 | 0.56 | 0.43 | 0.02 | 0.86 | 2.3 | 1.88 | -10.08 |
| P17 | 0.01 | 0.87 | 0.01 | 0 | 0.28 | 0 | 0.33 | 2.07 | 0.56 | 0.84 | 0.01 | 1.97 | 3.56 | 3.39 | -2.52 |
| P18 | 0.01 | 0.15 | 0 | 0 | 0.13 | 0 | 0.09 | 2.16 | 0.63 | 0.83 | 0.02 | 0.84 | 2.54 | 2.32 | -4.58 |
| P19 | 0.01 | 0.09 | 0 | 0 | 0.13 | 0 | 0.08 | 2.07 | 0.65 | 0.74 | 0.02 | 0.64 | 2.37 | 2.05 | -7.26 |
| P20 | 0.02 | 0.06 | 0 | 0 | 0.02 | 0.02 | 0.16 | 2.34 | 0.46 | 0.79 | 0.02 | 0.84 | 2.61 | 2.11 | -10.64 |
| P21 | 0.01 | 0.07 | 0 | 0 | 0 | 0 | 0.06 | 3.24 | 0.59 | 1.09 | 0.02 | 1.33 | 3.37 | 3.04 | -5.23 |
| P22 | 0.01 | 0.12 | 0 | 0 | 0.11 | 0 | 0.07 | 2.25 | 0.57 | 0.86 | 0.02 | 0.85 | 2.56 | 2.31 | -5.05 |
| P23 | 0.01 | 0.1 | 0 | 0 | 0.03 | 0 | 0.04 | 2.43 | 0.43 | 0.54 | 0.02 | 0.97 | 2.61 | 1.96 | -14.16 |
| P24 | 0.01 | 0.12 | 0 | 0 | 0.08 | 0 | 0.04 | 2.16 | 0.53 | 0.86 | 0.02 | 0.84 | 2.41 | 2.25 | -3.27 |
| P25 | 0.01 | 2.14 | 0 | 0 | 0 | 0 | 0.31 | 6.12 | 1.01 | 0.84 | 0.02 | 4.73 | 8.59 | 6.6 | -13.1 |
| M1 | 0.01 | 0.25 | 0 | 0 | 0.21 | 0 | 0.15 | 1.44 | 0.53 | 0.79 | 0.01 | 0.43 | 2.05 | 1.76 | -7.71 |
| P26 | 0.01 | 0.16 | 0 | 0 | 0.21 | 0 | 0.13 | 1.44 | 0.58 | 0.85 | 0.01 | 0.51 | 1.94 | 1.95 | 0.18 |
| P27 | 0.01 | 0.12 | 0 | 0 | 0 | 0 | 0.1 | 2.43 | 0.58 | 0.87 | 0.02 | 1.01 | 2.66 | 2.49 | -3.38 |
| M2 | 0 | 0.05 | 0 | 0 | 0 | 0 | 0.02 | 5.22 | 1.5 | 1.63 | 0.02 | 1.71 | 5.29 | 4.86 | -4.22 |
| P28 | 0.01 | 0.06 | 0 | 0 | 0.06 | 0 | 0.03 | 1.53 | 0.4 | 0.6 | 0.01 | 0.64 | 1.69 | 1.65 | -1.15 |
| P29 | 0.01 | 0.08 | 0 | 0 | 0.27 | 0 | 0.14 | 1.71 | 0.56 | 0.78 | 0.01 | 0.53 | 2.2 | 1.88 | -7.92 |
| M3 | 0.01 | 0.27 | 0 | 0 | 0.34 | 0 | 0.33 | 2.43 | 1.08 | 1.35 | 0.02 | 1.23 | 3.37 | 3.69 | 4.48 |
| M4 | 0.01 | 0.75 | 0 | 0 | 0.53 | 0 | 0.54 | 2.52 | 0.86 | 1.12 | 0.01 | 1.66 | 4.36 | 3.65 | -8.78 |
| M5 | 0.01 | 0.43 | 0 | 0 | 0.97 | 0 | 0.8 | 1.98 | 0.98 | 1.31 | 0.01 | 0.93 | 4.2 | 3.22 | -13.11 |
| M6 | 0.01 | 0.5 | 0 | 0 | 1.06 | 0 | 0.98 | 2.16 | 1.39 | 1.57 | 0.02 | 0.81 | 4.71 | 3.79 | -10.84 |

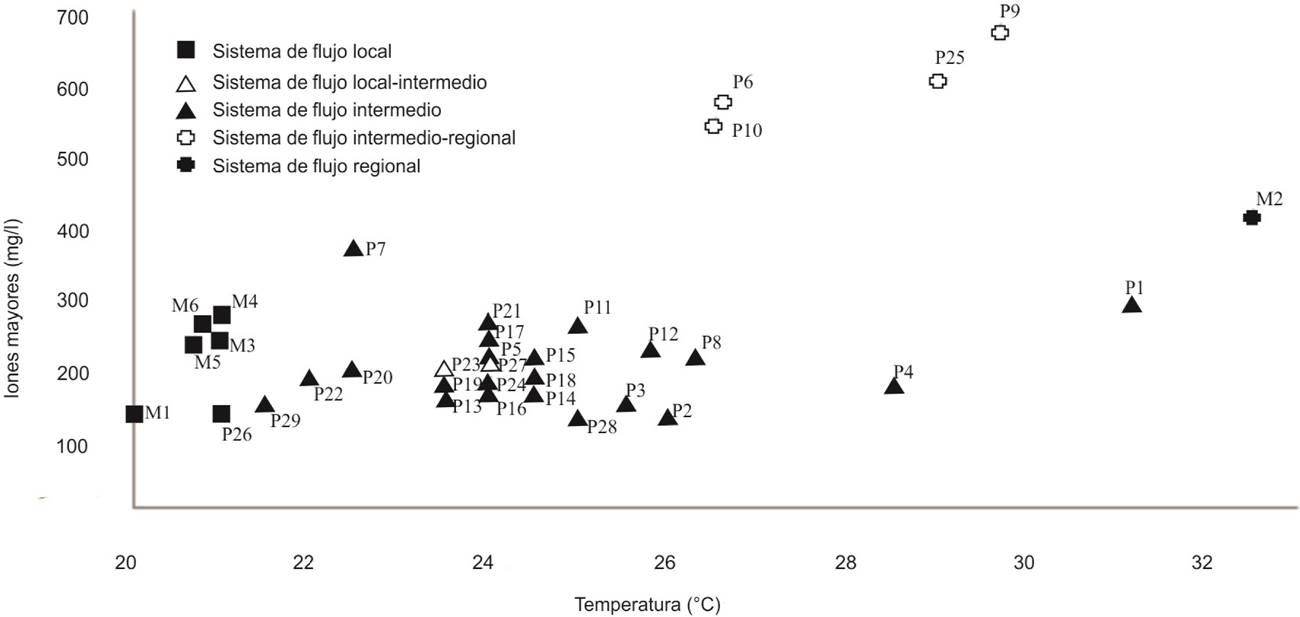

Tabla 2. Parámetros y clasificación de los flujos de la zona Morelia-Capula.
| ID | T (°C) | Iones mayores (mg/l) | Profundidad (m) | Flujo |
|---|---|---|---|---|
| M1 | 20 | 134.4 | 0 | Local |
| M3 | 21 | 240.81 | 0 | Local |
| M4 | 21 | 275.94 | 0 | Local |
| M5 | 20.7 | 232.05 | 0 | Local |
| M6 | 20.82 | 262.73 | 0 | Local |
| P26 | 21 | 133.85 | 5 | Local |
| P23 | 23.5 | 191.97 | 22.15 | Local (con tendencia a intermedio) |
| P27 | 24 | 203.67 | 38.38 | Local (con tendencia a intermedio) |
| P1 | 31.17 | 285.91 | 123 | Intermedio |
| P2 | 26 | 125.38 | 137.9 | Intermedio |
| P3 | 25.5 | 149.44 | 116.4 | Intermedio |
| P4 | 28.5 | 172.69 | 123.5 | Intermedio |
| P5 | 24 | 205.1 | 83.28 | Intermedio |
| P7 | 22.5 | 365.41 | 31 | Intermedio |
| P8 | 26.3 | 211.83 | 39.21 | Intermedio |
| P11 | 25 | 260.25 | 51.7 | Intermedio |
| P12 | 25.8 | 223.5 | 135 | Intermedio |
| P13 | 23.5 | 162.71 | 103.1 | Intermedio |
| P14 | 24.5 | 160.22 | 100 | Intermedio |
| P15 | 24.5 | 213.24 | 59.67 | Intermedio |
| P16 | 24 | 168.06 | 69.27 | Intermedio |
| P17 | 24 | 239.89 | 42.38 | Intermedio |
| P18 | 24.5 | 184.33 | 98.83 | Intermedio |
| P19 | 23.5 | 170.6 | 63 | Intermedio |
| P20 | 22.5 | 191.67 | 49.33 | Intermedio |
| P21 | 24 | 259.23 | 68 | Intermedio |
| P22 | 22 | 187.24 | 49.71 | Intermedio |
| P24 | 24 | 178.9 | 69.75 | Intermedio |
| P28 | 25 | 127.3 | 72 | Intermedio |
| P29 | 21.5 | 147 | 68 | Intermedio |
| P6 | 26.6 | 573.81 | 58.73 | Intermedio (con tendencia a regional) |
| P9 | 29.7 | 673.31 | 83.28 | Intermedio (con tendencia a regional) |
| P10 | 26.5 | 542.82 | 141.03 | Intermedio (con tendencia a regional) |
| P25 | 29 | 604.16 | 61.8 | Intermedio (con tendencia a regional) |
| M2 | 32.5 | 411.27 | 0 | Regional |
En el año 1994 el agua subterránea se encontraba a una profundidad promedio de 30 m y en el año 2015 el promedio en los pozos muestreados fue de 74.63 m, por lo tanto se observa un abatimiento de 44.63 m que está directamente relacionado con la extracción del agua del subsuelo; considerando el periodo de tiempo (21 años), se tiene un abatimiento promedio de 2.13 m/año, dato similar al de 2.46 m/año reportado por Ávila-Olivera y Garduño-Monroy (2007) en la ciudad de Morelia.
Los abatimientos medidos en el año 2015 presentaron valores diversos; algunos sitios se encuentran en valores similares a los reportados en el año 1994 (P7, P8, P23, P27), mientras que otros superan los 100 m (P1, P2, P3, P4, P10, P12, P13, P14), lo que da una idea de la heterogeneidad de las propiedades hidrogeológicas y de los esquemas de extracción de agua subterránea de la zona, así como de la construcción y mantenimiento de los pozos. El caso de Morelia-Capula pone en evidencia que la extracción de agua subterránea puede generar importantes cambios en los niveles piezométricos, y con ello en la dinámica de los sistemas de flujo, en periodos de tiempo relativamente cortos, considerando que la recarga natural de un acuífero puede tardar cientos de años (Gleeson et al., 2010), décadas cuando los flujos son locales y siglos cuando los flujos son regionales. Además, el abatimiento de los niveles piezométricos puede implicar un riesgo para la calidad del agua. Estudios previos han demostrado que a mayor profundidad se localice el recorrido del agua subterránea, existe un incremento de las especies químicas indeseables para la salud humana (Cardona y Carrillo-Rivera, 2006; Huizar-Alvarez et al., 2004).
La superficie piezométrica, los diagramas de Stiff, la temperatura y el comportamiento espacial de los sistemas de flujo se muestran en la Figura 2. La superficie piezométrica ilustra que en general la tendencia de flujo de agua subterránea de la zona es de oeste a este. Los diagramas de Stiff indican que el contenido salino es menor en las faldas del cerro del Águila y los volcanes Quinceo y Las Tetillas, evidencia de que estas zonas son de recarga. En la Figura 3 se muestra la gráfica de temperatura-iones mayores de los sitios de estudio; se observan tres agrupamientos, el primero, asociado a flujos locales, se ubica entre 20.00 y 21.00 °C y 133.85 y 275.94 mg/l, el segundo, correspondiente al sistema intermedio, se ubica entre 21.50 y 31.17 °C y 127.30 y 365.41 mg/l y el tercero, de carácter regional, se ubica entre 25.50 y 32.50 °C y 411.27 y 673.31 mg/l. Algunos pozos presentan agua con características intermedias entre sistemas de flujo local-intermedio (P23, P27) y otros, intermedio-regional (P6, P9, P25). De los treinta y cinco sitios de estudio, ocho se asociaron a flujo local, veintiséis a intermedio y uno a regional (Tabla 2). En los manantiales, cinco sitios presentan flujos de carácter local y uno de carácter regional (M2). En los pozos, tres sitios (P23, P26, P27) presentan carácter local, los demás como intermedios y algunos de ellos con tendencia a regional (P6, P9, P10 y P25).
Figura 2. Comportamiento general del flujo de agua subterránea en el plano horizontal. Se indican los diagramas de Stiff, la distribución de la superficie piezométrica y el tipo de flujo local (L), intermedio (I) y regional (R).
El hecho de que en los pozos se hayan encontrado tanto flujos locales como intermedios e intermedios-regionales se debe a que estos fueron construidos a diferentes profundidades sin considerar criterios hidrogeológicos. Además, cuando los pozos fueron construidos se instaló tubería ranurada desde la profundidad donde se encontró agua subterránea (aproximadamente a 30 m de profundidad en el año de 1994) hasta su extremo inferior, con lo cual se permitió la mezcla de flujos de diferentes profundidades. En los sitios P25 y M2, ubicados directamente sobre fallas geológicas, se observó que estas conectan flujos profundos con la superficie, hecho que quedó evidenciado en el incremento de la temperatura y la cantidad de iones mayores en el agua subterránea. La conexión de diferentes sistemas de flujo por medio de fallas geológicas quedó evidenciado en la parte sureste de la zona de estudio, ya que ahí existen pozos (P6 y P25) y un manantial (M6), ubicados directamente sobre las fallas que presentan valores altos de temperatura y de iones mayores.

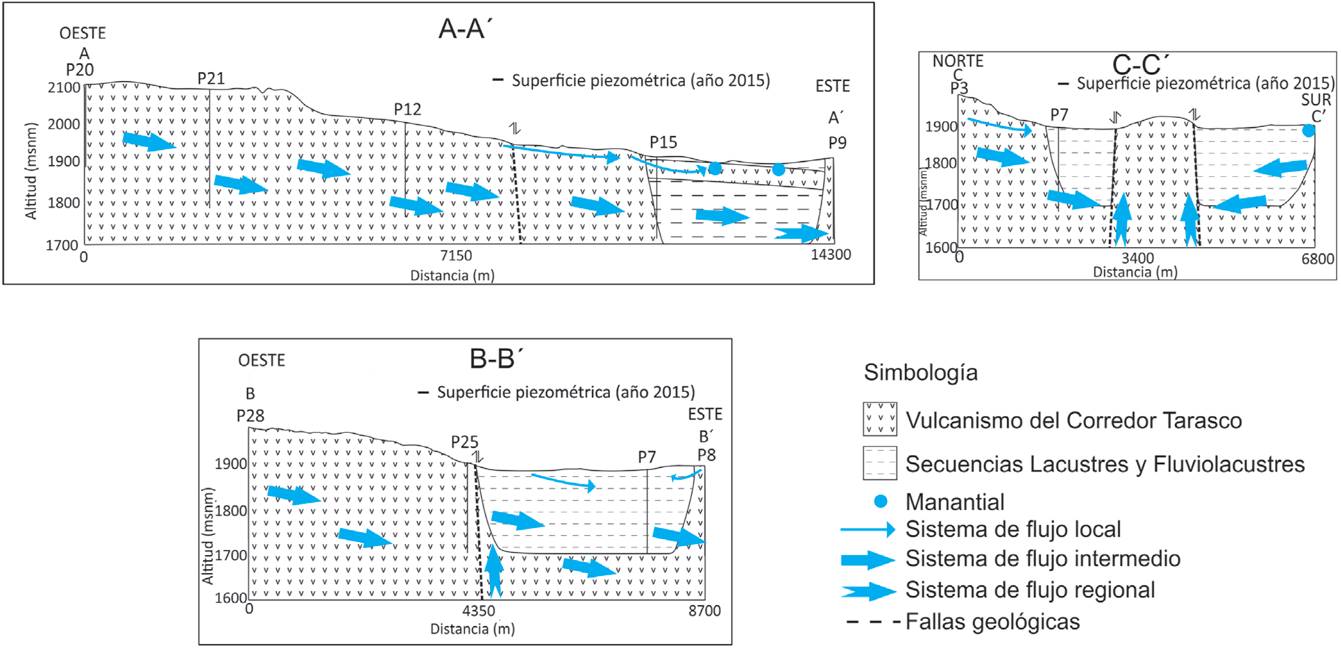

En la Figura 4 se muestran secciones geológicas donde se indica las direcciones de flujo de los diferentes sistemas. En ella se observa que la tendencia general de flujo va de oeste a este y que las partes altas de la zona (complejo volcánico El Quinceo-Las Tetillas y el Cerro del Águila) favorecen el flujo subterráneo de los sistemas local e intermedio hacia las partes bajas donde se ubican los manantiales. Debido a que los incrementos de temperatura y de iones mayores se observaron sólo en los sitios ubicados sobre fallas geológicas, se infiere que la dirección de flujo del sistema regional es de tipo vertical ascendente. La información generada permite conceptualizar la zona Morelia-Capula como un sistema acuífero con flujos de jerarquía local, intermedia y regional que están interconectados hidráulicamente. En la Figura 5 se presenta un modelo conceptual del sistema de flujos presentes en la zona Morelia-Capula.
4.1. Sistema de flujo local
El sistema de flujo local se encuentra en manantiales y pozos poco profundos. Los sitios de estudio asociados a flujos locales se caracterizan por una temperatura promedio de 21.50 °C (mínimo 20.00 °C y máximo 24.00 °C), iones mayores de 209.43 mg/l (mínimo 133.85 mg/l y máximo 275.94 mg/l) y nivel estático en los pozos a una profundidad de 21.84 m (mínimo 5 m y máximo 38.38 m). El flujo local se mueve en los estratos superiores del sistema acuífero tanto en la unidad volcánica como en la terrígena. El flujo local genera manantiales que brotan en los puntos de contacto entre materiales volcánicos y fluviolacustres, conformados por estratos inter digitados de arcillas y arenas. La presencia de manantiales en los contactos litológicos de los materiales fluviolacustres se asocia a que esta unidad hidrogeológica se ubica en la parte más baja de la zona de estudio permitiendo el tránsito de flujos locales. Debido a su corto recorrido los flujos locales son susceptibles a la contaminación antropogénica debido a que en la zona existe descarga de agua residual, además puede haber percolación de agroquímicos en las zonas de cultivo (de temporal).
4.2. Sistema de flujo intermedio
Los sitios pertenecientes al sistema de flujo intermedio presentan una temperatura promedio de 25.39 °C (mínimo 21.50 °C y máximo 32.50 °C), iones mayores de 255.86 mg/l (mínimo 125.38 mg/l y máximo 673.71 mg/l) y nivel estático en los pozos a una profundidad de 75.30 m (mínimo 31 m y máximo 137.90 m). Los sistemas de flujos intermedios se encuentran por toda la zona de estudio, subyaciendo a los locales. Los sistemas de flujo intermedio se encuentran tanto en la unidad volcánica como en la terrígena. En algunos pozos (P7, P8, P17, P19, P20, P22, P29) los sistemas de flujo intermedios entran en contacto con los sistemas locales; estos sitios se caracterizan por tener temperatura y (o) iones mayores cercanos al promedio de los flujos locales. Los sitios P6, P9, P10 y P25 son flujos intermedios con tendencia a regional, debido a su alto contenido salino y su temperatura. La mayoría de los aprovechamientos subterráneos de la zona están extrayendo agua de flujos intermedios. Es de esperar que en los años venideros el descenso de los niveles piezométricos ocasione que los pozos se construyan a más de 350 m de profundidad y se recurra a flujos regionales para satisfacer la necesidad de agua de la zona. Este sistema de flujo puede considerarse como sujeto a una extracción intensiva, debido al abatimiento continuo de los niveles piezométricos, ocasionado por los bombeos.
4.3. Sistema de flujo regional
La presencia de flujos regionales se evidencia en el sitio M2. Su temperatura es 32.50 °C y su contenido de iones mayores es 411.27 mg/l. Algunos pozos entran en contacto con el sistema de flujo regional, tal es el caso del P10, el cual está construido a una profundidad de 350 m, además de estar sujeto a un régimen de operación de 20 horas diarias, por lo cual se infiere que estos factores (profundidad y horas de bombeo) han ocasionado que los flujos locales e intermedios se hayan agotado y se esté extrayendo agua de flujos más profundos de jerarquía intermedia-regional. El sistema de flujo regional se encuentra en la unidad volcánica, la cual subyace a la terrígena. La información obtenida apunta a que este sistema tiene dirección vertical ascendente.
En la zona Morelia-Capula, los límites de contacto entre materiales volcánicos y fluviolacustres están definidos por las fallas geológicas, por lo que la geología estructural está jugando un papel central en la dinámica de los sistemas de flujo de agua subterránea, lo que genera zonas de afloramiento de manantiales o actuando como canales de interconexión de flujos profundos con superficiales.
El modelo conceptual muestra que en forma general los sistemas de flujo de la zona Morelia-Capula siguen la dinámica natural establecida por la topografía del terreno, aunque existen afectaciones puntuales (P1, P2, P4, P12, P13) donde los flujos de agua subterránea han invertido sus direcciones debido a los conos de abatimiento ocasionados por la extracción intensiva.
El reconocimiento de los sistemas de flujo de la zona Morelia-Capula provee ciertas directrices a considerar para el manejo del agua subterránea. Tal como es señalado en las referencias consultadas, el tipo de materiales geológicos, el clima y la topografía juegan papeles centrales para determinar la dinámica y los tipos de flujo presentes en una determinada zona de estudio (Sanford, 2002; Zhou y Li, 2011). Estas consideraciones deben ser tomadas en cuenta para el manejo del agua subterránea. En el caso de la zona Morelia-Capula, aunque las lluvias no son abundantes, sí permiten la generación de manantiales gracias a la presencia de materiales rocosos que permiten la infiltración, canalizándola en flujos locales que brotan en las partes bajas. Los flujos locales asociados a la infiltración de agua de lluvia representan un elemento valioso con carácter renovable. Es importante que se tenga un adecuado manejo de residuos sólidos y aguas residuales para evitar contaminar los sistemas de flujo locales. Algunas muestras presentaron contenidos altos de nitratos (M3, M4, M5, M6, P17 y P29), indicativo de que aguas residuales o agroquímicos pudieran estar entrando en contacto con los sistemas de flujo local e intermedio. Para dimensionar la importancia de los flujos locales, el manantial M1 provee alrededor de 500 litros por segundo, aproximadamente el 13.60 % del agua que se consume en Morelia. Los datos muestran la importancia en el suministro de agua de los sistemas locales e intermedios, sin embargo, se desconoce su volumen de recarga. La mayor parte de los pozos se abastecen del sistema de flujo intermedio e intermedio-regional. Estos sistemas pueden ser considerados no renovables (a corto y mediano plazo) ya que la edad promedio del agua subterránea puede ser de varios cientos de años (Mays, 2013). Para establecer un equilibrio en el sistema de flujo intermedio-regional se recomienda una estrategia enfocada a optimizar el uso del agua, evitando pérdidas en la red de distribución, además de aprovechar el agua de lluvia y tratar las aguas residuales a nivel de agua potable pensando en su posible reinyección al sistema acuífero, previo estudios de factibilidad correspondiente.
5. Conclusiones y Recomendaciones
En el subsuelo de la zona Morelia-Capula se encuentra un sistema acuífero donde interactúan flujos de jerarquía local, intermedia y regional. La mayor parte de los pozos se abastecen del sistema de flujo intermedio, adicionalmente los pozos presentan evidencias de mezcla con flujo local y regional. Las mezclas de flujos se ven favorecidas por las características de construcción de los pozos (ranurado a todo lo largo) y por las fallas geológicas presentes en la zona. En el plano horizontal los sistemas de flujo local e intermedio se mueven siguiendo la topografía de la zona (de oeste a este), aunque en forma puntual el abatimiento en los pozos de extracción ha ocasionado cambio en la dirección natural de flujo, mientras que el sistema de flujo regional presenta una dirección ascendente vertical. En los estratos superficiales del sistema acuífero el agua subterránea es vulnerable a la contaminación debido a la presencia de flujos locales. Es necesario implementar estrategias enfocadas a disminuir la presión hídrica sobre el sistema de flujo intermedio, de lo contrario se continuará la tendencia de abatimiento de los niveles piezométricos del sistema acuífero y con ello a la extracción de flujo regional.
Los resultados obtenidos a partir del estudio de la zona Morelia-Capula desde la perspectiva de los sistemas de flujo permiten generar conocimiento para mejorar el manejo del agua subterránea, que es una información útil para usuarios y administradores del agua subterránea. Es necesario profundizar en el estudio del funcionamiento de los sistemas de flujo de agua subterránea de todo el país. Para tal tarea es fundamental involucrar a las administraciones del agua en sus diferentes niveles. Así sería posible pasar de esquemas de extracción y suministro a esquemas enfocados a preservar las aguas subterráneas, basándose en el conocimiento de los sistemas de flujo.
