1. Introducción
El COVID-19 es una enfermedad infecciosa causada por el síndrome respiratorio agudo severo Coronavirus 2 (SARS-CoV-2), que es capaz de infectar y puede ser grave en humanos [1–5]. Inicialmente, esta enfermedad fue diagnosticada como casos de neumonía acompañada con otros síntomas, como fiebre, tos y dificultad respiratoria [6–8]. Los primeros casos fueron descubiertos en Wuhan China, a finales de diciembre de 2019, para después propagarse rápidamente hacia otras ciudades de China y posteriormente a diferentes países del mundo, convirtiéndose así en una emergencia de salud pública [9], y por consiguiente siendo declarada como una pandemia a nivel mundial en marzo del 2020 por la organización mundial de la salud (OMS) [10].
A pesar de las constantes advertencias y esfuerzos tanto gubernamentales como sociales, hoy en día se reportan 12,552,765 personas infectadas, y más de 561,617 muertes a causa del COVID-19 en 216 países [11]. El mayor número de muertes se ha producido en personas mayores y con dificultades de salud previas como enfermedades cardiovasculares, diabetes, hipertensión, asma y obesidad [12–14].
Con el fin de coadyuvar a esta emergencia de salud púbica es necesario del uso y desarrollo de nuevas tecnologías, capaces de diagnosticar rápida y verazmente el COVID-19. Actualmente, una tecnología de gran utilidad en el desarrollo de “sistemas inteligentes” son las redes neuronales convoluciones (CNNs, por sus siglas en inglés). Las CNNs son algoritmos matemáticos que imitan el funcionamiento de la corteza visual humana a través de la aproximación de funciones continuas. Estas son capaces de aprender a detectar patrones simples o complejos en imágenes con la finalidad de clasificarlas [15]. Generalmente, los modelos de CNNs suelen ser tratadas como modelos de “cajas negras” debido a la gran cantidad de operaciones que se realizan en ellas [16].
Las arquitecturas de modelos CNNs implementados en tareas de clasificación están compuestas por dos secciones. La primera, conocida como “Feature extractor”, donde se introduce la imagen y se calculan las principales características de esta. Dependiendo de la arquitectura del modelo se podrán extraer diferentes características de la imagen de entrada [17].
La segunda sección conocida como “Classifier” es donde se utilizan las características extraídas de la imagen de entrada para realizar la clasificación de esta. Por lo tanto, para determinar el mejor modelo en una tarea de clasificación es imperativo analizar las diferentes arquitecturas para comprobar cuál arquitectura logra una clasificación adecuada según las características extraídas de las imágenes de entrenamiento, ya que dependiendo de la naturaleza de las imágenes de entrada es que diferentes arquitecturas podrán obtener diferentes resultados de clasificación.
Específicamente, las CNNs han demostrado ser eficientes en la clasificación y en la detección de afecciones medicas como tumores hepáticos [18–20], tumores de células en huesos [21], cáncer de mama [22–24], cáncer de piel [25–27], en la corrección de cantidades de calcio coronario [28], etc. Diversas investigaciones han incursionado en la clasificación de imágenes radiológicas de pecho con COVID-19 [29, 30], aunque solo consideran comparativas entre una o un pequeño grupo de arquitecturas de CNNs.
Por otro lado, existen investigaciones que consideran la detección de afecciones médicas (no relacionadas con COVID-19) usando imágenes radiológicas de tórax [31, 32]. Si bien, las capacidades de las CNNs, junto con otro tipo de algoritmos, hacen posible realizar tareas de detección, emplear sistemas de detección para el COVID-19 tendría inconveniente de ser una ardua tarea en la segmentación de las regiones de interés. Segmentar o señalar la presencia de las lesiones relacionadas con COVID-19 en imágenes radiológicas de un conjunto de datos lo suficientemente grande para entrenar un modelo requiere ser realizada por un grupo de médicos expertos apoyados por diferentes estudios como biopsias y entre otros. Lo cual sería difícil de encontrar actualmente.
En esta investigación se tiene como objetivo comparar y evaluar, con métricas acordes al conjunto de datos, el aprendizaje y desempeño de las arquitecturas o modelos de CNNs, para poder determinar cuál arquitectura es la más conveniente en el diagnóstico del COVID-19 utilizando imágenes de rayos X de tórax.
Se espera que esta investigación sirva como guía para que la comunidad científica pueda desarrollar sistemas inteligentes robustos para el diagnóstico del COVID-19 sin la necesidad de realizar la monótona comparación del desempeño de las principales arquitecturas de CNNs, y poder implementar directamente el modelo más conveniente para esta tarea. Todos los modelos CNNs analizados en esta investigación puede obtenerse del paquete de código abierto de la librería PyTorch Torchvision del lenguaje de programación Python. Cabe mencionar que los resultados expuestos en este documento son para fines educativos, debido a que no han sido validados médicamente.
El presente artículo se encuentra organizado de la siguiente manera: Materiales y métodos son descritos en la sección 2, donde se describe el conjunto de datos utilizado, se expone el problema de conjuntos de datos desbalanceados, se especifica los procedimientos utilizados para configurar y poner en marcha los diferentes modelos de CNNs, se enlistan los parámetros experimentales utilizados, y se detallan las métricas utilizadas para la evaluación del desempeño de las CNNs.
Por otra parte, en la sección 3 se presenta, compara y discute los resultados obtenidos para todos los modelos de CNN. Finalmente, en la sección 4 se presenta las conclusiones y el trabajo a futuro de esta investigación.
2. Materiales y métodos
En esta investigación, se evaluó el aprendizaje y desempeño de diversos modelos pre-entrenados de CNNs para la clasificación del COVID-19, utilizando Transfer Learning en fine-tuning e imágenes de rayos X de tórax. La evaluación del desempeño de los modelos se calculó en base a métricas especializadas para bases de imágenes desbalanceadas.
2.1. Problema de base de datos desbalanceadas
Una base de datos desbalanceada es aquella que presenta una distribución desigual entre sus clases, y es la que usualmente podemos encontrar en problemas de clasificación [33]. Particularmente en aplicaciones médicas, el registro de imágenes de rayos X de casos positivos de una enfermedad a diagnosticarse es menor que el registro de imágenes de pacientes sanos, generándose así una base de datos desbalanceada.
Utilizar bases de datos con distribuciones desiguales entre sus clases para entrenar un “sistema inteligente” ocasionará que el clasificador obtenga una mayor exactitud sobre la clase con un mayor número de datos (imágenes de pacientes sanos), y una menor exactitud sobre la clase con menor número de datos (imágenes de pacientes enfermos). Por lo tanto, la métrica exactitud que evalúa el desempeño del clasificador dependiendo del número de casos correctos sin importar el tipo de clase, es inapropiada, y solo es útil en bases de datos con distribuciones iguales entre sus clases. Por lo tanto, el desempeño de clasificadores entrenados con bases de datos medicas debe realizarse de acuerdo a métricas especiales (comúnmente usadas en bases de datos desbalanceadas) [34], y que no estén influenciadas por la distribución de los números de casos.
2.2. Bases de datos de imágenes
Los modelos de CNNs analizados y evaluados en esta investigación fueron entrenados utilizando imágenes de rayos X de tórax extraídas de la base de datos de Kaggle “chest X-Ray Images (Pneumonia)”. Esta base de datos consiste en 5,863 imágenes que están distribuidas en dos categorías (Normal, y Neumonía ocasionada por bacterias y virus que no tiene relación al COVID-19) [35].
En el caso de las imágenes con casos positivos de COVID-19, estas fueron extraídas del repositorio de GitHub “COVID-19 image data collection” [36], el cual recolecta imágenes de fuentes públicas de hospitales, médicos y artículos científicos sobre los casos positivos de COVID-19 y otros casos de neumonías ocasionadas por virus y bacterias, aunque para esta investigación solo se recolectaron los casos positivos de COVID-19. El total de imágenes fue divido de acuerdo al tipo de diagnóstico obtenido de las fuentes de descarga, por lo que se creó una base de datos con las siguientes categorías o clases: “COVID-19”, “Normal” y “Neumonía”.
En total se recolectaron 117 imágenes diagnosticadas con COVID-19, 4,273 imágenes con neumonía y 1,563 imágenes de personas con un diagnóstico normal o libre de afecciones médicas, obteniéndose así una base de datos desbalanceada con tres clases. Cada clase fue dividida aleatoriamente en una relación de 80% para los datos de entrenamiento y 20% para los datos de prueba. La distribución de clases implementada en esta investigación se observa en la Fig. 1.
2.3. Transfer Learning
Se conoce como Transfer Learning (TL) al proceso de utilizar un modelo pre-entrenado de CNN para resolver una nueva tarea de clasificación de imágenes. Generalmente, la mayoría de los modelos CNNs son entrenados y han probado ser eficientes en la clasificación de imágenes de la base de datos ImageNet, la cual contiene 1.2 millones de imágenes con 1,000 categorías de objetos y animales comunes [37]. Por lo tanto, al usar TL en modelos pre-entrenados estaremos aprovechando las capacidades de calcular patrones de modelos, además de todo el conocimiento de clasificación de objetos previamente obtenido para reutilizarlo en la elaboración de una nueva tarea de clasificación.
Existen dos técnicas para implementar el TL. La primera técnica se conoce como Feature extraction. En esta, se aprovecha los pesos de la mayoría de las neuronas entrenadas, así como de la arquitectura de CNN para buscar patrones, y solo se modificará el número de neuronas de la capa de salida en relación con el número de clases de la nueva tarea. Por último, los pesos de las nuevas neuronas en la capa de salida son calculados en un nuevo proceso de entrenamiento utilizando la nueva base de datos.
Técnicamente, el modelo utilizará los pesos de las neuronas ya calculados en un entrenamiento previo para clasificar las nuevas imágenes de nueva tarea. La segunda técnica de TL es llamada Fine-tuning. En esta, la última capa de la CNN es también redimensionada según el número de clases de la nueva tarea, pero a diferencia de la primera técnica, todos los parámetros de pesos de las neuronas artificiales son actualizados durante el nuevo proceso de entrenamiento, y solo aprovecharemos la arquitectura del modelo de la CNN.
Esta última técnica es útil cuando la naturaleza de las imágenes no tiene relación con el tipo de imágenes del entrenamiento previo. Cabe resaltar, que el TL es útil cuando el número de imágenes de entrenamiento es reducido y los recursos computacionales son limitados [38]. En la Fig. 2 se muestra el proceso de TL en Fine-tuning utilizado en esta investigación.

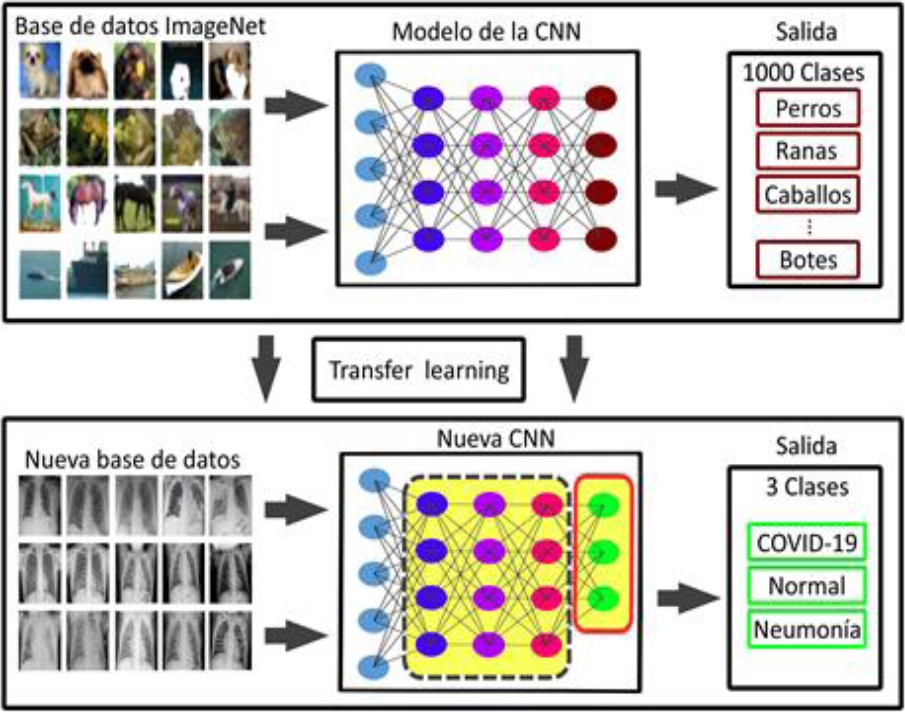

Fig. 2 Representación del proceso de TF y configuración de la CNN. El cuadro superior representa la CNN pre-entrenada en su estado original, la cual es capaz de clasificar 1000 categorías diferentes, al usar fine-tuning la última capa es redimensionada y los pesos de las neuronas cambian. La nueva CNN tiene como objetivo clasificar tres nuevas clases
2.4. Data augmentation
Una técnica común y muy útil para incrementar el número de datos disponibles en el proceso de entrenamiento es el Data augmentation. Esta técnica consiste en generar digitalmente nuevas imágenes de acuerdo a una lista de transformaciones. De esta manera se evita tener poco número de ejemplos para el entrenamiento y que la CNN se sobreentrene (se tenga overfitting) [39–41].
Con la generación de nuevas imágenes se puede aumentar la robustez de un clasificador de imágenes. Además, al usar data augmentation se reduce el repetitivo proceso de registro, procesamiento, etiquetado y almacenamiento de nuevas imágenes.
En esta investigación se implementaron las transformaciones: RandomResizedCrop, donde una imagen es recortada aleatoriamente, y posteriormente es redimensionada de acuerdo con los requerimientos de tamaño de la imagen de entrada de la CNN; RandomHorizontalFlip, donde se generan reflexiones verticales aleatorias en las imágenes de entrada; y RandomRotation donde se rota aleatoriamente la imagen de entrada dentro de un rango determinado. En esta investigación se seleccionó un rango de 0 a 20 grados. En la Fig. 3 se muestran las diferentes transformaciones realizadas aleatoriamente en las imágenes de la base de datos de entrenamiento.
2.5. Hiperparámetros
Se le llaman hiperparámetros a aquellos elementos que rigen el comportamiento de aprendizaje en un algoritmo inteligente. Estos hiperparámetros están directamente asociados con la eficiencia del proceso de entrenamiento. En esta investigación, los hiperparámetros fueron establecidos cuidadosamente para alcanzar el óptimo desempeño de los modelos usados. Un hiperparámetro de suma importancia es el número de épocas del proceso de entrenamiento. El número de épocas indicará el número de veces en que el total de las imágenes de entrenamiento son introducidas en la CNN, la cual buscará patrones y tratará de clasificar en base a esos patrones el tipo de imagen de entrada.
En cada época, la CNN modificará los pesos de las neuronas hasta obtener un mínimo error en la clasificación de imágenes. En nuestro caso, el entrenamiento de las arquitecturas de las CNNs seleccionadas fue establecido en 50 épocas.
La selección del número de épocas se realizó en base al comportamiento de aprendizaje de los modelos, así como también, con el fin de evitar que la CNN alcance overfitting, que es cuando el modelo se memoriza todos los ejemplos de entrenamiento.
A su vez, las arquitecturas fueron entrenadas utilizando el algoritmo optimizador de aprendizaje momentum de 0.9 y un batch size de 16. La Tabla 1 enlista los hiperparámetros utilizados en el entrenamiento de todos los modelos de CNNs.
2.6. Modelos CNN pre-entrenados
El algoritmo de entrenamiento y prueba de esta investigación fue desarrollado utilizando el lenguaje Python 3.8.2, y se ejecutó en el servicio de Google Colaboratory, el cual se asemeja a un ambiente similar a Jupyter notebook que no requiere de instalación, y se corre desde la nube. Así mismo, se usó PyTorch 1.4.0 y el paquete de Torchvision 0.5.0 para la obtención de los 32 modelos de CNNs pre-entrenados [42]. Además, se utilizó la librería imbalanced-learn para verificar las métricas de evaluación de aprendizaje y desempeño de los modelos implementados.
Los modelos de CNNs implementados en esta investigación son: Wide_resnet101_2 [43], Resnext101_32x8d [44], Resnext50_32x4d [44], Inception_V3 [45], Mnasnet1_0 [46], Wide_resnet50_2 [43], Mobilenet_v2 [47], Shufflenet_v2_x0_5 [48], Alexnet [49], Squeezenet1_0 [50], Vgg19_bn [51], Vgg13 [51], Squeezenet1_1 [50], Densenet201 [52], Vgg11 [51], Vgg16_bn [51], Resnet101 [53], Resnet50 [43], Resnet18 [53], Vgg13_bn [51], Densenet169 [52], Vgg19 [51], Vgg11_bn [51], Googlenet [54], Densenet121 [52], Resnet34 [53], Vgg16 [51], Resnet152 [53], Mnasnet1_3 [46], Shufflenet_v2_x1_0 [48], Mnasnet0_5 [46] y Mnasnet0_75 [46].
2.7. Métricas de evaluación de desempeño

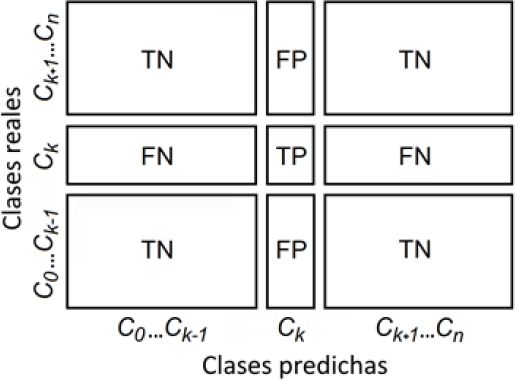

Una herramienta útil en la evaluación de desempeño de un modelo de clasificación es la matriz de confusión [55]. Con la ayuda de la matriz de confusión es posible obtener cuatro valores importantes o términos fundamentales. El primero de estos términos es conocido como Verdaderos-Positivos (TP), que se relaciona al número de casos que son predichos como pertenecientes a una clase, y que efectivamente pertenecen a esa clase, es decir, predicciones correctas.
El segundo término es Verdaderos-Negativo (TN), e indica el número de casos predichos como no pertenecientes a una clase, y que verídicamente no pertenecen a esa clase. Por otro lado, los casos predichos como pertenecientes a una clase y que realmente no pertenecen a la clase son Falsos-positivos (FP). Finalmente, el último término es Falsos-negativos (FN), y se refiere a los elementos predichos como no pertenecientes a una clase, cuando en realidad estos sí pertenecen a esa clase. Estos cuatro términos conforman la matriz de confusión como se ve en la Fig. 4.
Al emplear los términos extraídos de la matriz de confusión se pueden calcular métricas que ayudarán a determinar adecuadamente el desempeño de un clasificador.
Las métricas utilizadas en esta investigación son: la Precisión que mide la habilidad del clasificador en determinar la clase de una imagen correctamente; la Sensibilidad que se refiere a la habilidad del clasificador en predecir las muestras de interés o muestras positivas de la enfermedad a clasificar; la Especificidad que estima el porcentaje de número de casos negativos entre un grupo de casos que no tienen la enfermedad o la afección a clasificar; la F1-score que indica la relación del clasificador en alcanzar mejores resultados en las clases de interés o prioritarias; el G_mean que mide el balance de desempeño sobre las clases con mayor y menor número de elementos, y el Index Balanced Accuracy (IBA) que calcula el promedio de la exactitud obtenida entre las clases con mayor y menor número de casos predichos correctamente [56].
Las expresiones matemáticas de las métricas implementadas para la evaluación de los modelos de CNNs son enlistadas en la Tabla 2.
3. Resultados y discusiones
En esta investigación se evalúa el desempeño de 32 modelos de CNNs como clasificadores para el diagnóstico de casos de COVID-19, neumonía y normales (pacientes sanos). Las CNNs utilizaron fine-tuning e imágenes de rayos X frontales de tórax para su entrenamiento. Las arquitecturas de CNNs pre-entrenadas fueron obtenidas del paquete Torchvision de la librería de PyTorch.
Los resultados de desempeño de los modelos seleccionados son enlistados en la Tabla 3. Cabe resaltar, que todos los modelos fueron entrenados usando 50 épocas de entrenamiento, sin embargo, solo se reporta la época con mejor desempeño de precisión para cada modelo. Además, el tiempo tomado por cada modelo para llegar a la época con mejor desempeño también es reportado.
Tabla 3 Métricas de desempeño para cada modelo de CNN
|
Modelo (mejor época/total épocas) |
MÉTRICAS DE DESEMPEÑO | ||||||
| Precisión | Sensibilidad | Especificidad | F1-score | G_mean | IBA |
Tiempo (min) |
|
| Wide_resnet101_2 (26/50) | 97.75 | 97.75 | 96.76 | 97.75 | 97.25 | 94.66 | 61.45 |
| Resnext101_32x8d (21/50) | 97.75 | 97.75 | 96.40 | 97.75 | 97.06 | 94.34 | 76.98 |
| Resnext50_32x4d (10/50) | 97.75 | 97.75 | 96.07 | 97.75 | 96.89 | 94.04 | 36.10 |
| Inception_V3 (47/50) | 97.69 | 97.67 | 97.16 | 97.67 | 97.41 | 94.94 | 113.28 |
| Mnasnet1_0 (49/50) | 97.58 | 97.50 | 97.03 | 97.52 | 97.26 | 94.63 | 95.22 |
| Wide_resnet50_2 (44/50) | 97.50 | 97.50 | 96.16 | 97.50 | 96.82 | 93.86 | 111.27 |
| Mobilenet_v2 (9/50) | 97.42 | 97.42 | 95.64 | 97.41 | 96.50 | 93.29 | 26.97 |
| Shufflenet_v2_x0_5 (48/50) | 95.70 | 95.67 | 93.57 | 95.67 | 94.57 | 89.62 | 83.00 |
| Alexnet (25/50) | 95.26 | 95.26 | 91.41 | 95.21 | 93.20 | 87.20 | 136.25 |
| Squeezenet1_0 (33/50) | 95.09 | 95.09 | 93.06 | 95.09 | 94.03 | 88.60 | 49.78 |
| Vgg19_bn (39/50) | 94.54 | 94.51 | 92.31 | 94.48 | 93.34 | 87.34 | 66.07 |
| Vgg13 (41/50) | 94.25 | 94.26 | 92.15 | 94.25 | 93.15 | 86.95 | 87.48 |
| Squeezenet1_1 (20/50) | 93.98 | 93.68 | 93.80 | 93.76 | 93.74 | 87.86 | 86.92 |
| Densenet201 (44/50) | 93.61 | 93.59 | 91.11 | 93.60 | 92.29 | 85.39 | 73.63 |
| Vgg11 (33/50) | 93.60 | 93.09 | 93.37 | 93.19 | 93.21 | 86.88 | 53.98 |
| Vgg16_bn (40/50) | 93.56 | 93.51 | 91.11 | 93.49 | 92.23 | 85.29 | 68.18 |
| Resnet101 (26/50) | 93.51 | 93.26 | 93.01 | 93.33 | 93.13 | 86.75 | 41.18 |
| Resnet50 (43/50) | 93.05 | 93.09 | 89.55 | 93.06 | 91.20 | 83.48 | 81.53 |
| Resnet18 (30/50) | 92.98 | 92.85 | 90.85 | 92.88 | 91.79 | 84.44 | 64.13 |
| Vgg13_bn (44/50) | 92.92 | 92.43 | 92.64 | 92.55 | 92.53 | 85.60 | 69.98 |
| Densenet169 (35/50) | 92.79 | 92.18 | 93.36 | 92.32 | 92.77 | 85.97 | 57.10 |
| Vgg19 (36/50) | 92.61 | 92.26 | 90.80 | 92.28 | 91.46 | 83.82 | 61.25 |
| Vgg11_bn (9/50) | 92.47 | 92.35 | 89.62 | 92.32 | 90.87 | 82.84 | 13.98 |
| Googlenet (39/50) | 92.39 | 92.26 | 89.39 | 92.27 | 90.73 | 82.56 | 69.10 |
| Densenet121 (22/50) | 92.30 | 92.01 | 90.74 | 92.09 | 91.34 | 83.54 | 45.83 |
| Resnet34 (20/50) | 92.05 | 91.68 | 91.00 | 91.79 | 91.32 | 83.45 | 36.53 |
| Vgg16 (14/50) | 92.02 | 92.01 | 88.88 | 92.02 | 90.34 | 81.87 | 23.48 |
| Resnet152 (21/50) | 90.64 | 90.60 | 84.93 | 90.45 | 87.43 | 76.93 | 34.27 |
| Mnasnet1_3 (50/50) | 85.58 | 82.95 | 83.33 | 82.57 | 82.43 | 68.90 | 76.13 |
| Shufflenet_v2_x1_0 (47/50) | 81.59 | 83.78 | 77.46 | 82.62 | 78.76 | 64.62 | 71.52 |
| Mnasnet0_5 (50/50) | 78.75 | 71.96 | 33.55 | 60.99 | 21.43 | 60.06 | 91.53 |
| Mnasnet0_75 (28/50) | 77.06 | 80.03 | 66.30 | 78.40 | 69.84 | 51.17 | 48.73 |
De acuerdo con los resultados reportados en la Tabla 3, los primeros siete modelos superan el 90% en la métrica IBA y 97% en precisión, lo que nos indica que obtuvieron un excelente desempeño de predicción en todas sus clases con un alto grado de clasificación en cada clase.
Ahora bien, con el fin de determinar cuál es la mejor arquitectura para clasificar imágenes del COVID-19 se requiere de otra métrica, por lo cual utilizaremos la métrica de precisión. En la Fig. 5 se muestra los valores de precisión obtenidos por cada modelo de CNN en función del tiempo de entrenamiento con las imágenes de la base de datos para prueba.

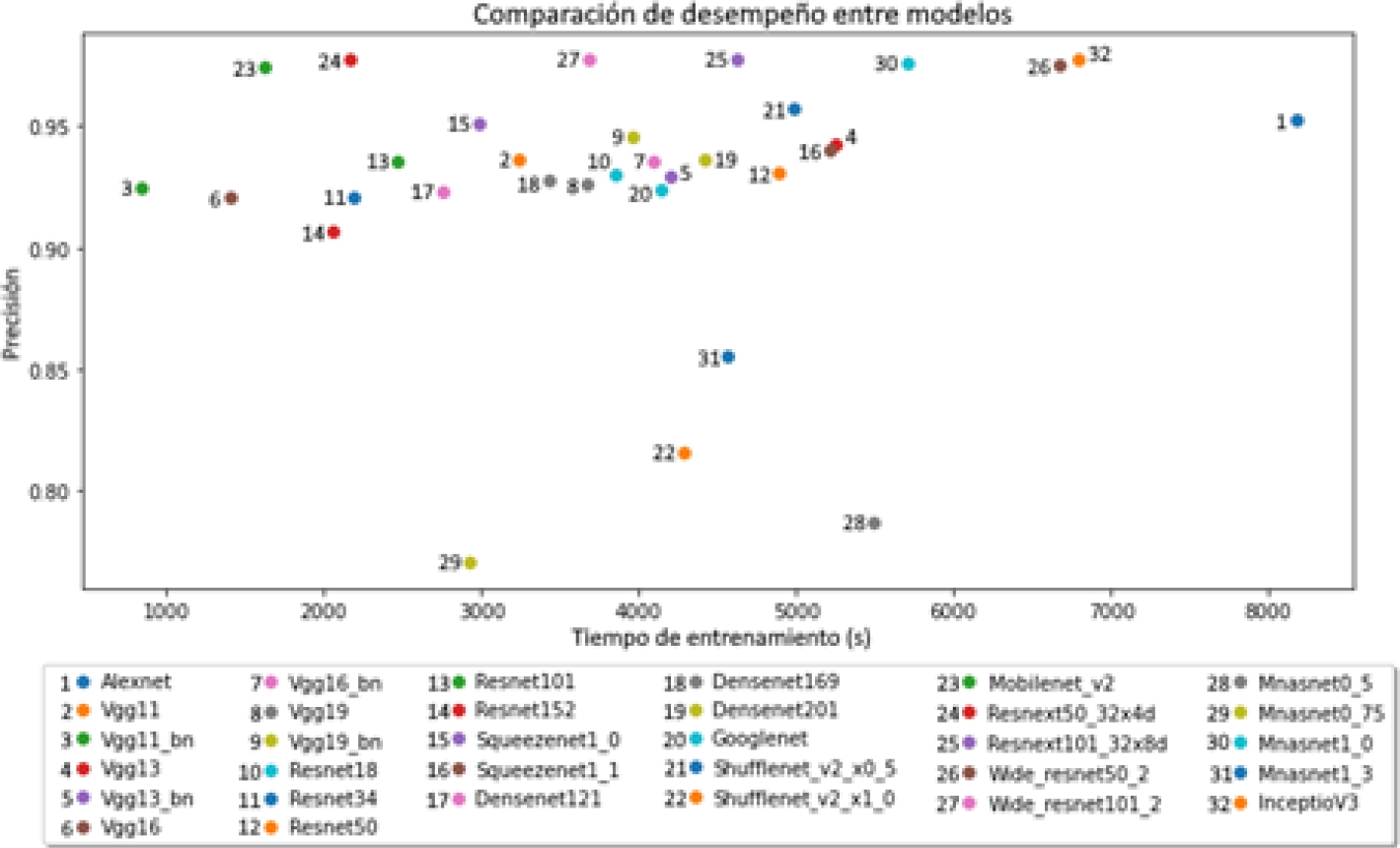

De acuerdo con los resultados presentados en la Tabla 3 y en la Fig. 5, el valor de precisión más alto fue del 97.75%, el cual fue obtenido por tres arquitecturas: Wide_resnet101_2, Resnext101_32x8d y Resnext50_32x4d.
Por otro lado, cabe resaltar los valores obtenidos por la topología Inception_V3 que presenta los mejores resultados en especificidad, G_mean e IBA, lo que indica que obtuvo buenos resultados en relación al número de casos positivos y negativos, aunque el tiempo total de entrenamiento es de los más altos. Respecto al tiempo total de entrenamiento, la Vgg11_bn fue entrenada en un menor lapso de tiempo, aunque sus resultados de precisión de clasificación no son buenos, estando por debajo del 93%.
Adicionalmente, los parámetros a entrenar (pesos y bias) de las tres mejores arquitecturas obtenidas se enlistan en la Tabla 4. Además, se agrega el peso de cada arquitectura. Esta tabla proporciona una idea de la complejidad computacional asociada a los modelos.
Tabla 4 Características de los modelos elegidos
| Modelo | Total de parámetros | Peso total (Mb) |
| Wide_resnet101_2 | 126,886,696 | 1,018.61 |
| Resnext101_32x8d | 88,791,336 | 1,111.83 |
| Resnext50_32x4d | 25,028,904 | 457.83 |
Un aspecto interesante es la relación del tiempo de entrenamiento y el peso en disco de los modelos seleccionados, a mayor peso de almacenamiento mayor es el tiempo tomado para el entrenamiento del modelo.
Para profundizar en el análisis del proceso de aprendizaje de las tres arquitecturas se puede analizar la matriz de confusión obtenida para cada uno de los modelos seleccionados. En la Fig. 6 se presenta las matrices de confusión de los modelos.

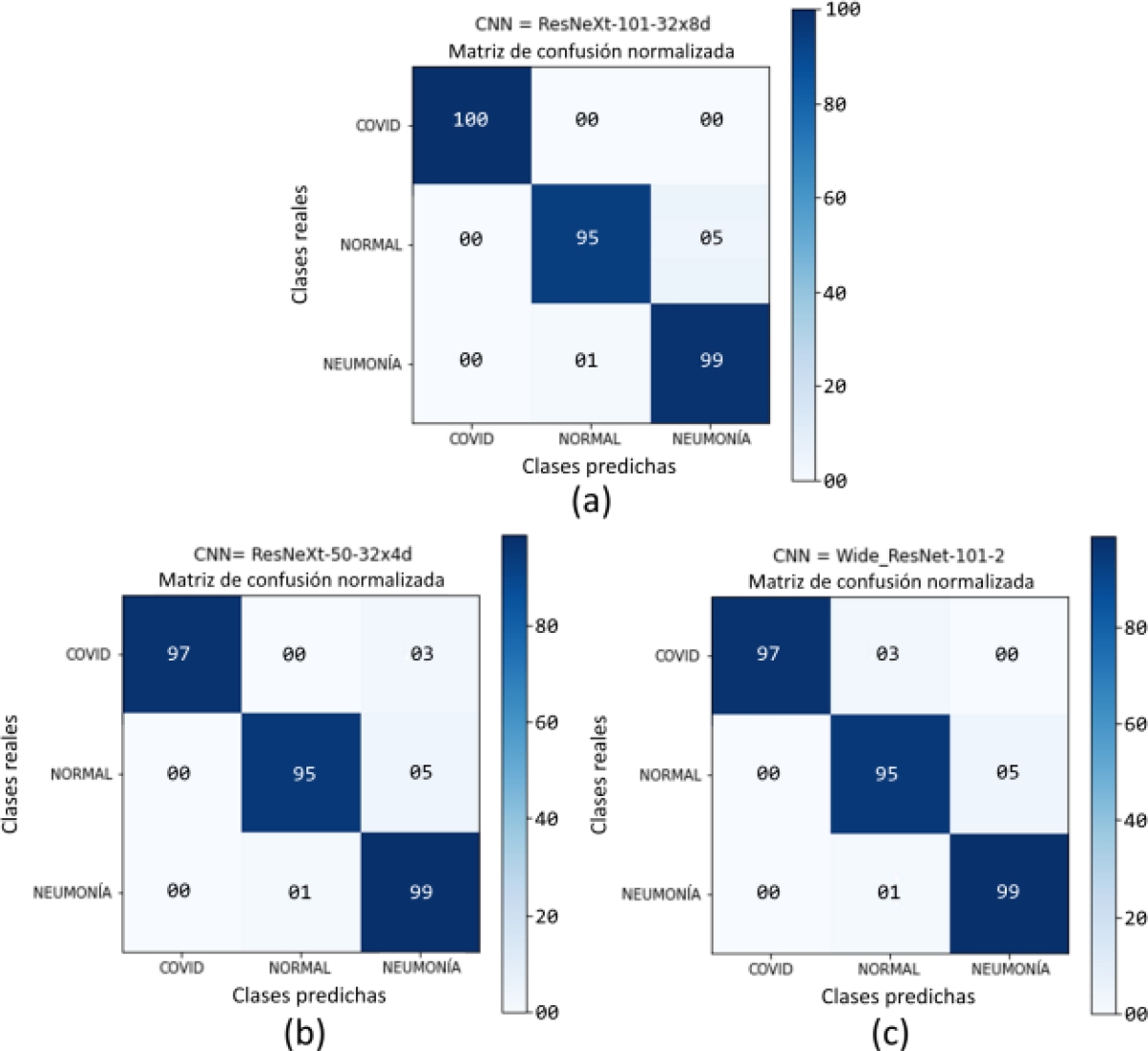

Fig. 6 Matriz de confusión obtenida de las tres mejores arquitecturas: Wide_resnet101_2, Resnext101_32x8d, y Resnext50_32x4d
Para complementar el análisis de las tres mejores arquitecturas, en la Fig. 7 se muestra la precisión obtenida por cada arquitectura tanto con la base de datos de entrenamiento como con la de prueba en función del número de épocas de entrenamiento. Además, al analizar la Fig. 7 se observan los comportamientos de las arquitecturas seleccionadas, las cuales no presentan problemas de overfitting, dado que los valores de precisión de entrenamiento como de prueba presentan un comportamiento ascendente. De acuerdo con los resultados obtenidos, la arquitectura Wide_resnet101_2 alcanzó el mejor desempeño numérico en todas las métricas, en comparación con las otras dos arquitecturas seleccionadas. No obstante, al analizar su matriz de confusión se nota un error del 3%, el cual lo presenta al confundir pacientes con COVID-19 con pacientes sanos. Esta confusión es algo alarmante, debido a que enviaría a casa a un paciente infectado de COVID-19 sin ningún tratamiento médico o precauciones. Es por tal motivo, que esta arquitectura se considera en el tercer lugar.
Fig. 7 Precisión obtenida por las tres mejores arquitecturas tanto con la base de datos de entrenamiento como con la de prueba en función del número de épocas de entrenamiento.
Por otra parte, un escenario en donde la arquitectura confunde pacientes con COVID-19 como pacientes con neumonía, este caso sería un poco más certero, pero no alarmante, debido a que los pacientes de neumonía que además presenten fiebre, tos y debilidad respiratoria son casos positivos de COVID-19 [57]. Por tal motivo, la arquitectura Resnext50_32x4d se considera como la segunda mejor arquitectura, la cual confunde los casos de COVID-19 como casos con neumonía en un 3%.
Ahora bien, de acuerdo con los valores obtenidos en la matriz de confusión, la mejor arquitectura para clasificar casos de pacientes con COVID-19, pacientes normales (sanos) y pacientes con neumonía es la Resnext101_32x8d. Esta arquitectura presenta una clasificación perfecta en el diagnóstico de pacientes con COVID-19, y solo presenta pequeños errores entre la clasificación de pacientes sanos (5%) y con neumonía (1%). Es importante resaltar que las arquitecturas ResNeXt son altamente implementadas en tareas de clasificación de imágenes, y han demostrado ser precisas en el diagnóstico de enfermedades médicas, obteniendo excelentes desempeños [58–63].
Esta alta eficiencia en tareas de clasificación de imágenes usando modelos ResNeXt se atribuye a que son arquitecturas altamente modularizadas, y que introducen el concepto de cardinalidad, el cual ha demostrado que a mayor cardinalidad se tiene mayor precisión en las tareas de clasificación de imágenes [58].
Ante la presente emergencia de salud pública generada por el COVID-19, las imágenes radiológicas han demostrado ser de gran utilidad [64–67].
El diagnóstico de pacientes con COVID-19 es una ardua tarea que consume demasiado tiempo y recursos hospitalarios, y a su vez que suele confundirse con casos de neumonía en pacientes asintomáticos, lo que genera resultados inconclusos.
Este tipo de confusiones, no permiten un control adecuado para esta emergencia sanitaria [68], por lo cual se requiere de sistemas inteligentes que ayuden a diagnosticar y confirmar hasta en pacientes asintomáticos, con el fin de tener tratamientos oportunos, un uso correcto de los recursos disponibles y un aislamiento pertinente.
4. Conclusiones
En esta investigación se presenta una comparación exhaustiva entre las principales arquitecturas de CNNs como clasificadores del COVID-19, con el objetivo de determinar que arquitecturas son las más confiables para este diagnóstico, y cuales suelen trabajar de mejor manera (aprender características) con imágenes radiológicas de pacientes con COVID-19. Un total de 32 arquitecturas pre-entrenadas fueron extraídas de la librería Torchvision de PyTorch de código abierto.
Las arquitecturas fueron analizadas y evaluadas en función a su desempeño de aprendizaje al utilizar bases de datos médicas que son totalmente desbalanceadas. Las mejores arquitecturas seleccionadas son capaces de clasificar el COVID-19 con una precisión del 97.75%. Estas arquitecturas presentaron un excelente rendimiento de acuerdo a métricas como la precisión, IBA, entre otras., lo que garantiza que las métricas de rendimiento tuvieron un excelente equilibrio entre las predicciones de las tres clases.
Se espera que esta investigación pueda servir como guía para la comunidad científica y a futuros desarrolladores de sistemas inteligente para el apoyo a médicos expertos en el diagnóstico de COVID-19.
Como trabajo a futuro, se requiere de una colaboración directa con los centros médicos para aumentar el número de imágenes en la base de datos de entrenamiento y mejorar los resultados de clasificación. Además, se pretende crear una interfaz basada en las mejores CNNs, que sea capaz de ayudar a la comunidad médica en el diagnóstico del COVID-19.
