Simulación del compensador estático de VAR de la subestación Culiacán Tres para el análisis de transitorios



Simulation of the Static VAR Compensator Culiacan Three Substation for the Analysis of Transients



Coronel-Mercado Luis Enrique¹, Rodríguez-Rivas Jaime José² y Huerta-González Pedro Francisco³



¹ Comisión Federal de Electricidad Gerencia Regional de Transmisión Noroeste, Zona de Transmisión Culiacán, México. Correo: luis.coronel01@cfe.gob.mx

² Sección de Estudios de Posgrado e Investigación Escuela Superior de Ingeniería Mecánica y Eléctrica ESIME-Zacatenco, Instituto Politécnico Nacional, México. Correo: jjrodriguezr@ipn.mx

³ Ingeniería en Control y Automatización Escuela Superior de Ingeniería Mecánica y Eléctrica ESIME-Zacatenco, Instituto Politécnico Nacional, México. Correo: phuerta@ipn.mx



Información del artículo: recibido: mayo de 2012.
Reevaluado: julio de 2012.
Aceptado: septiembre de 2012



Resumen

Desde su aparición, a finales de la década de los 60, los sistemas FACTS (flexible AC transmisión systems) han sido y son estudiados e implementados en todas las redes eléctricas alrededor del mundo, convirtiéndose en un elemento esencial para la estabilidad, control y máxima explotación de las mismas. Uno de los dispositivos FACTS más utilizados es el Compensador Estático de VAR o CEV. En este trabajo se ha realizado el modelado en Simulink del CEV, instalado en la subestación Culiacán Tres (CUT) de la CFE. Este CEV es de la marca ABB con capacidad de ±100 MVAR. El modelado se realizó a detalle, programando visualmente en Simulink los diferentes subsistemas que forman el CEV como: la unidad de sincronía, el TSC (capacitor conmutado por tiristores), el TCR (reactor controlado por tiristores), los filtros de 5a y 7a armónica, el banco de transformadores, la unidad de control, la unidad de distribución y la unidad de medición. Los datos para los principales componentes se tomaron de los manuales y reportes técnicos del fabricante del equipo. Se utilizó el programa ASPEN con el objetivo de obtener equivalentes de Thevenin del SEP (sistema eléctrico de potencia) y conectar a ellos el modelo del CEV con el objetivo de realizar pruebas de respuesta al escalón y la respuesta del CEV ante un corto circuito trifásico; los resultados se comparan con resultados obtenidos en el PSS/E y con resultados de las pruebas realizadas al CEV durante la puesta en servicio.

Descriptores: compensador estático de VAR, modelado, simulación del CEV.



Abstract

Since its emergence in the late 60's the FACTS (Flexible AC Transmission Systems) have been and continue to be studied and implemented in all electrical networks around the world, becoming an essential element for stability, control and maximum exploitation of thereof. One of the most used FACTS devices is the Static VAR Compensator or SVC. In this work, the modeling in Simulink of the Static VAR Compensator installed at the substation Culiacán Tres (CUT) belonging to CFE is presented. The SVC is the ability of ±100 MVAR and ABB brand. The modeling was performed to visually program in detail the different subsystems in Simulink such as the timing unit, the TSC (thyristor switched capacitor), TCR (thyristor controlled reactors), filters of the 5th and the 7 th harmonic, the transformer bank, the control unit, distribution unit and the measurement unit. Data for major components were taken from data sheet and equipment manuals. ASPEN software was used in order to obtain Thevenin equivalent of the EPS to connect to them the SVC model to test the step and three-phase short circuit. The results of these tests were compared with test results of commissioning of the SVC.

Keywords: static VARS compensator, modeling, SVC simulation.



Introducción

Uno de los dispositivos FACTS (flexible AC transmisión systems) más importantes es el CEV o compensador estático de VAR, el cual puede ser utilizado para el control del voltaje y mejorar la estabilidad de los Sistemas Eléctricos de Potencia (SEP). Un CEV puede aportar la potencia reactiva necesaria para el control dinámico del voltaje, compensando así los desvíos de potencia reactiva de la red, provocados por grandes variaciones de carga, que podrían provocar variaciones inaceptables de voltaje, inestabilidades o hasta colapso del sistema (Braegger, 2005). El CEV también es usado para amortiguar las oscilaciones de potencia, mejorar la estabilidad transitoria y reducir las pérdidas en el sistema por medio del control de la potencia reactiva.

En México, la instalación de los CEV se inició en la década de los 80 en la Comisión Federal de Electricidad (CFE). En la actualidad la CFE cuenta con 20 CEV instalados a lo largo y ancho del territorio nacional en las redes de 115kV, 230kV y 400kV, siendo los principales proveedores ABB y SIEMENS. El compensador estático de VAR que se presenta en este trabajo, se encuentra instalado en la Subestación Culiacán Tres (CUT), en la ciudad de Culiacán, Sinaloa. En la figura 1 se muestra la conexión del CEV en la CUT y las subestaciones interconectadas a ella por medio de líneas de 230kV.

Este trabajo tiene como objetivo realizar el modelado y simulación del CEV instalado en la subestación Culiacán Tres (CUT) utilizando Simulink. El paquete Matlab/Simulink permite utilizar la librería de potencia: PowerLib, con lo cual se logra programar de forma gráfica (visualmente) todas las etapas de electrónica de potencia e insertarlas al sistema de potencia. Se utilizan los bloques del Simulink que modelan los elementos de una red como transformadores, líneas de transmisión y utilización de equivalentes del resto del sistema, con lo que se logra obtener un modelo del sistema en la zona de Culiacán, donde se encuentra conectado el CEV. En este trabajo el programa fue elaborado totalmente, y se ajusta lo más posible a las condiciones reales de operación del CEV de CUT, de tal forma que pueda ser utilizado para realizar estudios de operación dinámica y estática, que serán de gran utilidad, en particular, para el personal técnico que opera la subestación y en general para la CFE, ya que se tendrá una herramienta de análisis en donde se integren los elementos de electrónica de potencia sin que se consideren éstos como una caja negra, como en muchas ocasiones se ve en algunos simuladores. El programa, con futuras modificaciones y siguiendo la descripción expuesta en este trabajo, puede ser extendido a otros CEV del país.

La validación del modelo se hará con base en la comparación de los resultados de las simulaciones realizadas con el comportamiento real del CEV, durante las pruebas de puesta en servicio, y al comparar algunos resultados con los de otros programas comerciales utilizados en este tipo de análisis, como el ASPEN y el PSS/E.

Otro objetivo del trabajo es obtener equivalentes del SEP que permitan realizar estudios de operación del CEV ante condiciones de cortocircuitos.

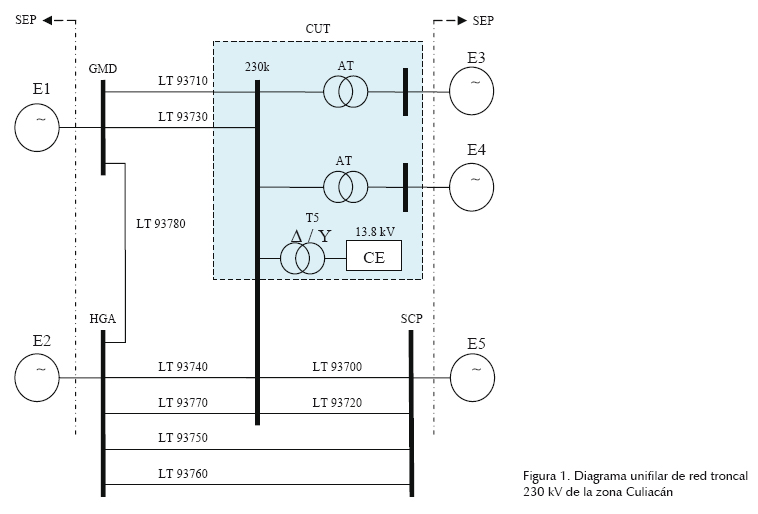

El sistema de la figura 1 está formado por cuatro subestaciones de 230 kV, que son: Subestación Culiacán Tres (CUT), Subestación Culiacán Potencia (SCP), Subestación Higuera (HGA) y Subestación Guamúchil Dos (GMD). Las líneas de transmisión se muestran con la nomenclatura normalizada por la CFE para líneas de 230 kV. Los elementos E1 a E5 de la figura 1 representan los equivalentes de Thevenin del sistema de potencia, más adelante se mencionan cuáles equivalentes de Thevenin se obtuvieron.



Compensador estático de VAR (CEV)

El CEV instalado en la subestación CUT está constituido fundamentalmente por un reactor controlado por tiristores (TCR), un capacitor conmutado con tiristores (TSC) y filtros de corrientes.

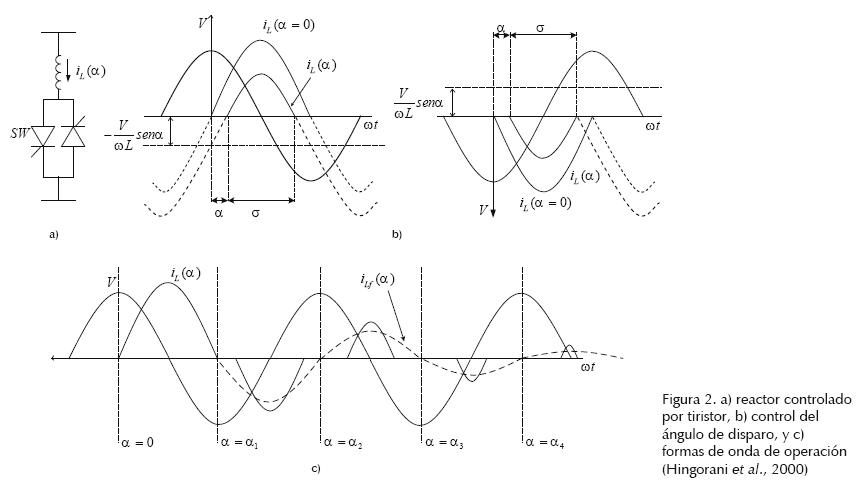

En el TCR el valor efectivo de la inductancia puede cambiar con la variación del ángulo de disparo en los tiristores. En la figura 2 se muestra la variación de la componente fundamental de la corriente en función del ángulo de disparo. Considerando que el voltaje en los terminales del TCR es constante, la variación de la corriente se puede interpretar como una variación de la reactancia y por lo tanto como una variación de la inductancia efectiva del reactor. Debido a la carga no lineal que representa el TCR para el sistema, se generan armónicos de corrientes que se requieren filtrar.

El valor de la susceptancia efectiva del reactor, B_L(α), en función del valor del ángulo de disparo (α) de los tiristores se puede calcular por la expresión (Hingorani et al., 2000):

La variación de la capacitancia en el CEV se realiza conectando y desconectando capacitores con un mínimo de transitorios electromagnéticos. La conexión y desconexión se realiza utilizando interruptores electrónicos formados por una configuración bidireccional de dos tiristores de igual forma a como se tiene en el TCR, pero con la diferencia de que en el TSC la configuración de los dos tiristores trabaja como interruptor y en el TCR como regulador, debido a que en el TSC los tiristores realizan la función de un interruptor bidireccional, es decir, conectan y desconectan los capacitores en un determinado momento con el mismo valor de la capacitancia, sin embargo, en el TCR se controla el valor del ángulo de disparo para variar el valor de la inductancia efectiva del reactor y por lo tanto controlar la cantidad de reactivo que consume.

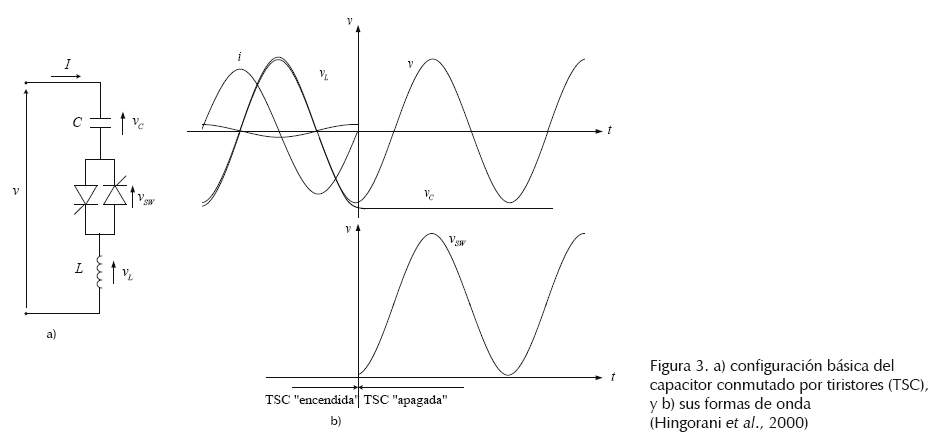

En la figura 3 se muestra un TSC monofásico que consiste en un capacitor, una válvula bidireccional de tiristores y un pequeño reactor limitador de corriente. En condiciones de estado estacionario, cuando la válvula de tiristores entra en conducción, el capacitor es conectado a la fuente de voltaje de CA, donde v = V sen ωt y la corriente de la rama es (Hingorani et al., 2000):

donde ω₀ = 2π ƒ, y ƒ es la frecuencia de la red.

La desconexión del capacitor se realiza de forma natural al dejar de aplicar pulsos de disparo a los tiristores. Para reducir al mínimo el transitorio en la reconexión del capacitor, el disparo de los tiristores se debe realizar cuando el voltaje en los terminales de la válvula de tiristores tiene un valor mínimo. En la figura 4 se muestran los transitorios para diferentes instantes de conexión del capacitor a la red de CA.



Descripción general del CEV de CUT

El CEV tiene un rango de operación continua de ±100 MVAR y está conectado en derivación a la red de 230 kV por medio de un banco de transformadores monofásicos (T5) con una potencia trifásica de 200MVA y un voltaje nominal de 230 / 13.8 kV. En la figura 5 se muestra el diagrama unifilar del CEV de CUT.



El CEV de CUT consiste en un banco de reactores controlado por tiristores (TCR) en configuración delta, un banco de capacitores conmutado por tiristores (TSC) en configuración estrella y dos bancos de capacitores fijos que funcionan como filtros de 5a y 7a armónica. El sistema de control opera al CEV de modo que la potencia reactiva resultante pueda controlarse continuamente dentro del rango de máxima salida inductiva a máxima salida capacitiva. El objetivo principal del sistema de control es mantener el voltaje del bus de 230 kV cercano a un punto de referencia de voltaje del sistema de control de voltaje del CEV.

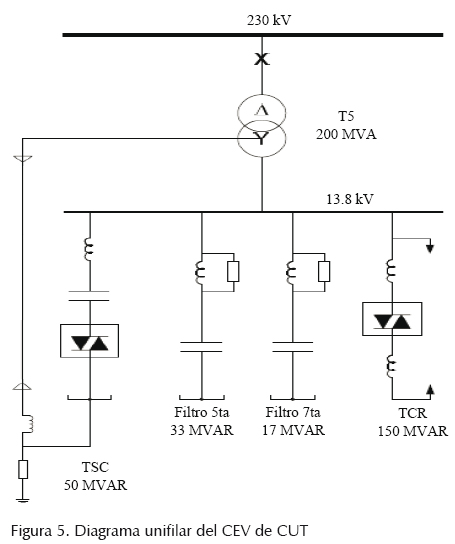

La rama TSC del CEV de la subestación CUT (figura 5), tiene una potencia reactiva nominal de 50 MVAR capacitivos, y está formada por los siguientes elementos: válvula a tiristores (32 tiristores por fase formando 16 grupos de dos tiristores en antiparalelo conectados en serie, el valor máximo de la corriente por la válvula es de 2345 A), banco de capacitores de 615.4 μF por fase y reactor limitador de corriente de 0.598 mH también por fase. A partir de la ecuación 4 se obtiene la frecuencia natural o frecuencia de sintonización = 262.3 Hz de la rama TSC, donde es la frecuencia fundamental del sistema. De la ecuación 3 el valor de m = 4.37 es adecuado, ya que en la práctica se toman valores entre 4 y 5. La rama TCR del CEV de la subestación CUT, tiene una potencia reactiva nominal de 150 MVAR inductivos y está formada por el reactor y la válvula de tiristores en conexión delta con 20 tiristores formando 10 grupos de dos en antiparalelo, la inductancia por fase es de 9.59 mH y la corriente máxima a través de la válvula es de 4688 A.

Los filtros de 5a y 7a armónica tienen la función de evitar que las componentes armónicas de mayor magnitud generadas por el TCR pasen al lado primario del CEV e ingresen al sistema eléctrico de potencia. Para el filtro de 5a armónica la frecuencia de resonancia es de 297 Hz y para el filtro de 7a armónica es de 417 Hz. A la frecuencia fundamental del sistema de 60 Hz, los filtros se comportan como capacitivos generando potencia reactiva capacitiva.



Conexión TSC-TCR

Para una regulación continua en todo su rango operativo es importante que al momento de la conexión y desconexión de la rama TSC se realice una compensación adecuada con la rama TCR. La figura 6 muestra las corrientes de las ramas TSC y TCR en función de la corriente total del CEV. El punto de conmutación A de la figura 6 es donde las susceptancias del TSC y del TCR son iguales, pero de signo contrario, por lo tanto se anulan entre ellas. En este punto de operación la susceptancia en el secundario del CEV corresponde a la susceptancia de los filtros de 5a y 7a armónica. Para el CEV de CUT el sistema de control está diseñado de tal manera que la desconexión de la rama TSC ocurra cuando la susceptancia del TCR sea mayor a 15% (punto B de la figura 6) que la susceptancia del TSC (De Oliveira et al, 2001). En la figura 7 se muestra la variación de la susceptancia de referencia y el valor de α en la rama TCR durante la conexión y desconexión del TSC.



Sistema de sincronización y generación de pulsos de disparo hacia los tiristores

El propósito del sistema de sincronización es generar pulsos de sincronismo con la componente fundamental de voltaje del sistema (Mohan et al., 2002). Entre los métodos disponibles se utilizó el lazo enganchado de fase (PLL), que es el método de sincronización más utilizado en HVDC y CEV. Una vez lograda la sincronización del circuito de disparo con las señales de los voltajes de fase, se pueden generar los pulsos de disparo de los tiristores. Para el disparo de los tiristores del TCR, se usa el método de control lineal de ángulo de disparo, el cual toma las señales de voltaje filtradas por el PLL, las convierte a señales cuadradas mediante detectores de cruce por cero para después integrarlas y generar dientes de sierra. La señales diente de sierra son comparadas con una señal de referencia y en el instante donde ambas señales son iguales, se genera la señal de disparo hacia los tiristores del TCR. Se utilizó un PLL en la simulación similar al utilizado por ABB en el CEV.

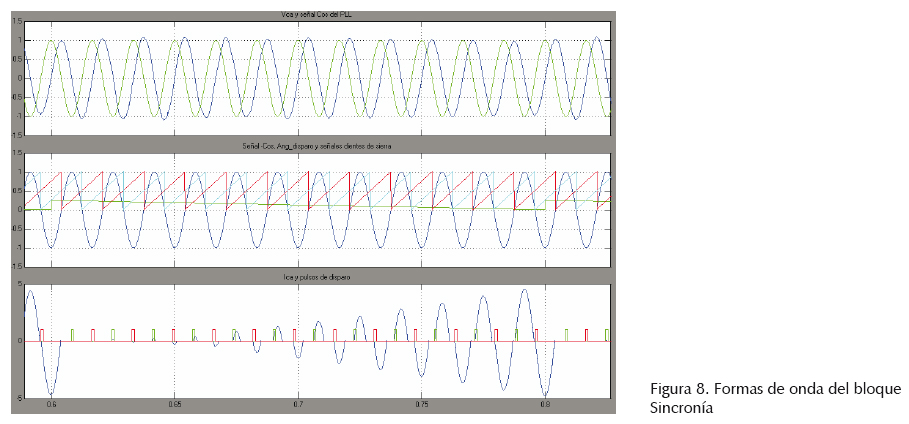

Las señales más importantes obtenidas con la programación gráfica en Simulink se muestran en la figura 8.

En esta figura se observan en la parte superior una señal de fase y la señal coseno generada por el PLL. En la figura del centro se muestran la señal -cos, la señales dientes de sierra generadas a partir de la señal -cos y la señal de referencia, la cual se colocó variable en el tiempo para que se observen las variaciones del ángulo de disparo de los tiristores. Por último, en la parte inferior se observan los pulsos de disparo y la señal de corriente por los reactores del TCR. Se puede apreciar que las formas de onda de estas señales coinciden con las mostradas en la figura 2.

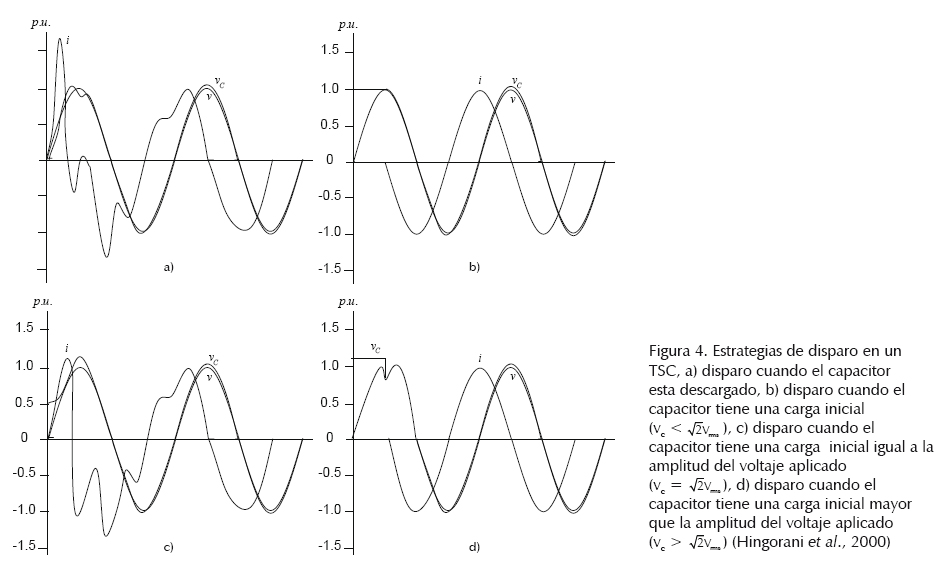

En el TSC la sincronización de los pulsos de disparo para la conexión del capacitor se realizó tomando en cuenta el criterio de mínimo transitorio, tal y como se describió anteriormente en las figuras 3 y 4.



Control automático de voltaje

El propósito de este control es mantener el CEV de CUT funcionando con una característica V-I dada por los valores de voltaje de referencia y pendiente fijados (Pettersson et al., 2005) y señalados en la documentación de ABB. En Taylor et al. (1994) se estandarizan los modelos del control de CEV de donde se obtiene el diagrama a bloques del regulador de voltaje del CEV de CUT que se muestra en la figura 9.

La variable V_t es el voltaje instantáneo del lado de alta de CEV, el cual entra al bloque del transductor, donde T_MEASURE es la constante de tiempo del transductor de voltaje. El transductor entrega una medición de voltaje V_RESP , la cual se resta en el punto suma. ΔV_REF sirve para aplicar un pequeño escalón de voltaje para evaluar la respuesta al escalón del CEV. La referencia de voltaje del regulador de voltaje es V_REF. La variable V_POD viene:

de una función para amortiguamiento de oscilaciones de potencia, en el caso del CEV de CUT no está implementada. La señal Q_REGout viene de un regulador de susceptancia que actúa en condiciones de estado estacionario. La constante de tiempo de este regulador se encuentra en el orden de minutos por lo que no afecta el desempeño de CEV ante transitorios, en el CEV de CUT esta función está deshabilitada (De Oliveira et al., 2006). La Variable K_SLOPE es la pendiente de la característica V-I del CEV. La salida del punto de suma es la señal de error V_ERROR, la cual es aplicada al bloque del controlador proporcional integral, para el CEV del CUT el valor de la ganancia proporcional K_P es cero, por lo que el controlador actúa como un integrador puro.

La ganancia integral es K_i (K_i= 400 para el CEV, se tomó el valor real que se tiene en el sistema de control), el control integral está acotado para trabajar dentro de los límites fijados por las constantes B_MAX y B_MIN (De Oliveira et al., 2006). Más información sobre sintonización de reguladores de voltaje de CEV se puede consultar en Mohan et al. (2002) y Taylor et al. (1994). Como se puede observar en la figura 9, la salida del regulador de voltaje es una señal de susceptancia por lo que se utilizó la ecuación (1) para calcular el valor del ángulo de disparo; para realizar el cálculo del valor de a a partir del valor de la susceptancia de referencia (B_REF) se realizó una aproximación con polinomio utilizando Matlab.



Simulación en Matlab/Simulink del CEV de CUT

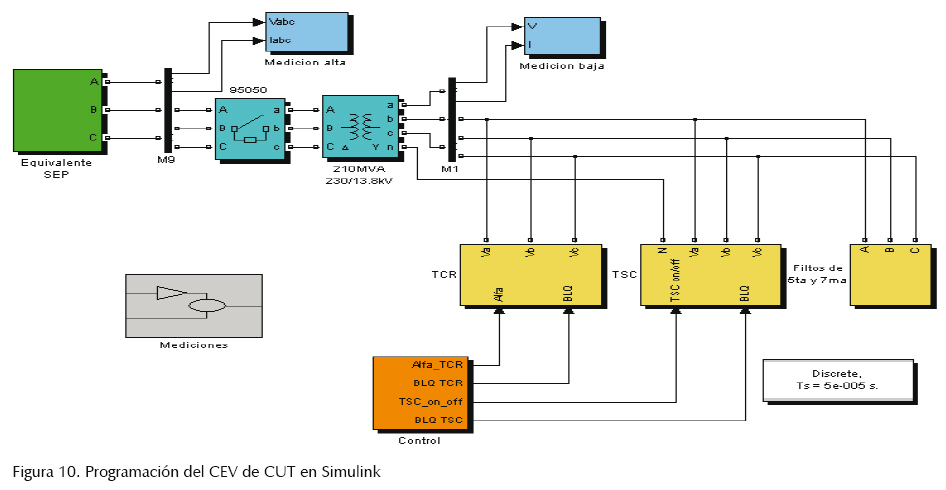

El programa visual en Simulink para simular el comportamiento del CEV instalado en la Subestación Culiacán Tres se muestra en la figura 10. Para obtener el equivalente SEP se utilizó el programa ASPEN, en el cual están programados los principales elementos del Sistema Eléctrico Nacional y es utilizado por la Subgerencia de Protecciones de la Gerencia Regional para fines de simulación de fallas y ajuste de dispositivos de protección.

Los valores del equivalente SEP de la figura 10 son:

• Voltaje de fase a fase valor rms: 230 kV.

• Frecuencia de operación: 60 Hz.

• Conexión interna de los devanados: estrella aterrizada.

• Nivel de corto circuito trifásico a voltaje base: 2285.1 MVA.

• El voltaje base del sistema: 230 kV.

• La relación X/R de la fuente: 3.76418.



Este bloque tiene dos opciones, la primera es cuando se conoce el nivel de corto circuito con la relación X/R, que fue el utilizado en este caso, y la segunda, es cuando se conocen los valores de resistencia (R) e inductancia (L) equivalentes del sistema de potencia.

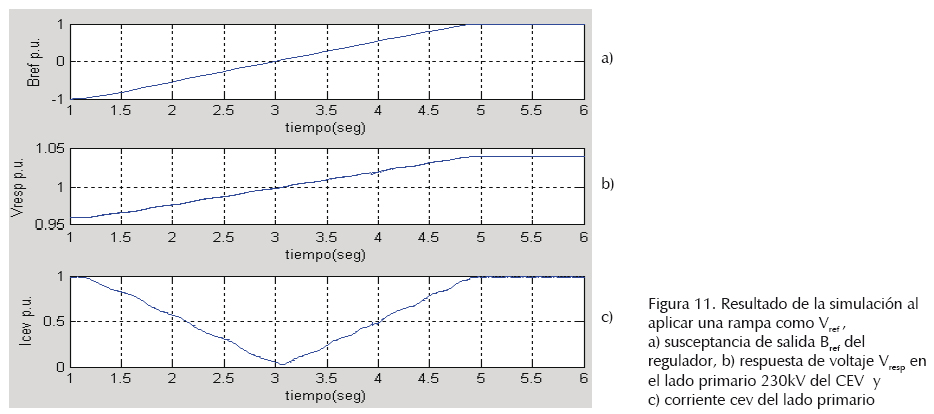

Para evaluar la característica estática del modelo Simulink del CEV de la figura 10 se introduce una rampa como voltaje de referencia V_ref como se muestra en la figura 11, la cual se ajusta para hacer variar gradualmente la susceptancia B_ref de salida del regulador de voltaje desde su mínimo valor -1 hasta su valor máximo de 1. La figura 11 muestra el resultado de la simulación donde en (b) se observa la variación del voltaje V_resp del lado primario (230 kV) del CEV como respuesta a lasusceptancia B_ref del regulador de voltaje. En la figura 11 (c) se muestra la corriente del lado primario del CEV, la cual se considera negativa (inductiva: el CEV absorbe reactivos del SEP para bajar el voltaje) en el rango de tiempo de 1 a 3 segundos aproximadamente y se considera positiva (capacitiva: el CEV aporta reactivos al SEP para elevar el voltaje) en el rango de tiempo de 3 segundos en adelante.

En el CEV se usan los siguientes valores base: voltaje primario: U_1b = 230 kV; voltaje secundario: U_1b = 13.8 kV y potencia aparente: S = 100 MVA. Con estos productos se pueden calcular los valores base para la corriente del lado primario del transformador:

donde la susceptancia de respuesta del CEV, B_resp, se calcula en por unidad de acuerdo a la ecuación:

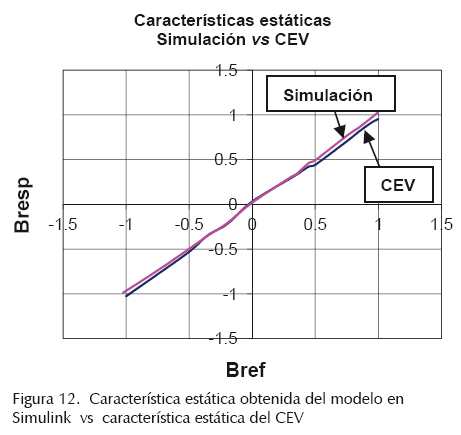

Utilizando los resultados mostrados en la figura 11, se puede obtener la característica estática con el programa y compararla con la característica real del CEV de CUT. Como se puede observar en la figura 12 ambas características son similares.



Con el objetivo de obtener otras validaciones del programa se realizó una prueba donde el voltaje del SEP se ajustó a 233.8 kV, este ajuste se realiza en el bloque Equivalente SEP de la figura 10 y el voltaje de referencia V_ref se ajustó a 233.45 kV (1.015 p.u.). Los valores de ganancia y pendiente del control integral (figura 9), así como el escalón de voltaje aplicado son los siguientes: Ganancia = 350, pendiente = 1%, escalón = -0.005 p.u.

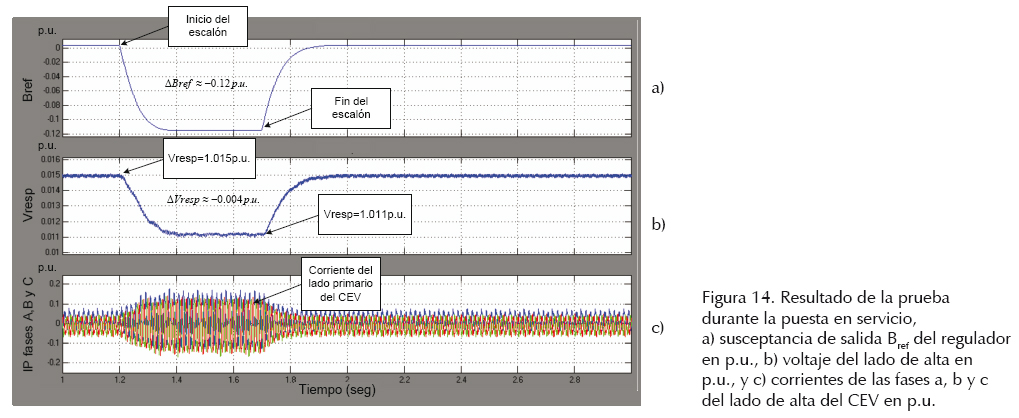

En la figura 13 se observa como B_ref antes del escalón tiene un valor aproximadamente de cero; al aplicar el escalón de -0.005 actúa el regulador de voltaje y B_ref va de 0 a -0.115 p.u., con lo cual la rama TCR incrementa su conducción de corriente (figura 13c) lo que provoca que el voltaje V_resp caiga 0.015-0.011=0.004 p.u. (figura 13b) en el lado de alta del CEV. La figura 14 corresponde a las pruebas realizadas durante la puesta en servicio del CEV de CUT con las mismas condiciones asumidas durante la simulación, al comparar las figuras 13 y 14 se puede ver que los valores de las variables son muy similares. En Coronel (2010) se realizaron más pruebas como la anterior, también con resultados satisfactorios.



Simulación del CEV en la red troncal de la Zona Culiacán

A continuaciónse muestra el programa visual en Simulink con la red troncal de la Zona Culiacán, donde se encuentra el CEV y se analiza su comportamiento ante cortocircuitos trifásicos, comparándolos con resultados obtenidos con el programa PSS/E. Resultados con cortocircuitos asimétricos se pueden encontrar en Coronel (2010). En la figura 15 se muestra el modelo en Simulink, donde se observan el equivalente de esa red troncal, pero solamente para las subestaciones CUT y GMD y las dos líneas de transmisión que las enlazan. El resto del sisisma quedará incluido en los equivalentes de Thevenin conectados uno en el bus de 230kV de GMD (GMD-230) y el otro en el bus de 230kV de CUT (CUT-230). El programa ASPEN permite obtener los equivalentes del SEP (en GMD y en CUT) y genera una línea virtual llamada línea equivalente del sistema (tabla 1).

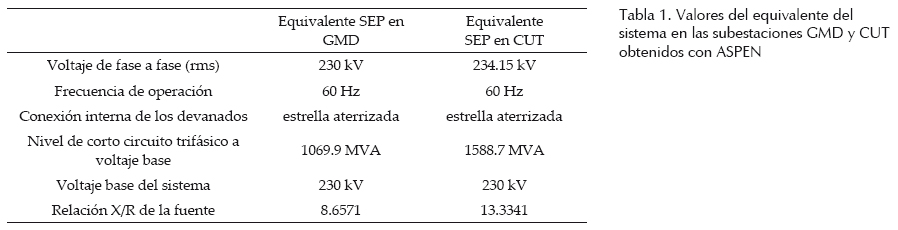

Para las líneas de transmisión (93710 y 93730) se usó el modelo Simulink para líneas de transmisión con parámetros distribuidos. Para calcular estos parámetros distribuidos de las líneas de transmisión se utilizó la utilería de Matlab llamada Power lineparam, donde los datos del conductor se tomaron de (Westinghouse, 1964). Para la línea equivalente se utilizó un modelo con parámetros concentrados cuyos valores se obtuvieron de los resultados obtenidos con el programa ASPEN, los valores por fase de la línea son: R= 5.3228 Ω, L= 115.639 mH. La prueba consiste en aplicar un cortocircuito trifásico, con resistencia de falla de 26 Ω directamente en el bus GMD-230. Primeramente se hace la prueba utilizando el programa PSS/E que utiliza la CFE para análisis de SEP obteniéndose los resultados que permiten posteriormente reproducir la falla en el programa mostrado en la figura 15 con las mismas condiciones iniciales. De esta forma se comparan los resultados, con lo cual se puede realizar una validación del programa en Simulink.

En la figura 16 se muestran los resultados obtenidos con el PSS/E, donde un instante antes de que ocurra una falla trifásica en el bus de GMD-230, el CEV aporta-12.9 MVARS al sistema. Cuando ocurre la falla trifásica con condiciones tales que el voltaje en el bus de CUT se abate a 0.786 p.u., el CEV aporta 64.63 MVARS durante el periodo de la falla, y posteriormente aporta 113.06 MVARS, tratando de regresar a la condición que tenía antes de la falla.

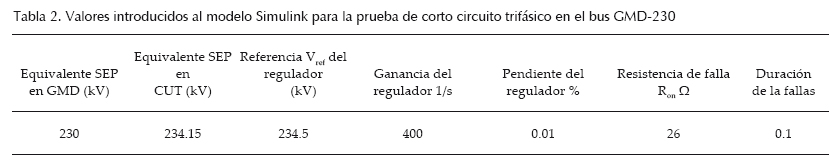

Para la simulación de la falla trifásica con el modelo Simulink se busca reproducir el resultado obtenido con las simulaciones en el programa PSS/E. En la figura 16 se observa que antes de la falla el voltaje en el bus de CUT-230 es de aproximadamente 1.02 p.u., y la potencia reactiva del CEV es de aproximadamente -12.9 MVARS. Para lograr estas condiciones iniciales con el programa en Simulink del CEV de la figura 15, se le introdujeron los parámetros mostrados en la tabla 2.

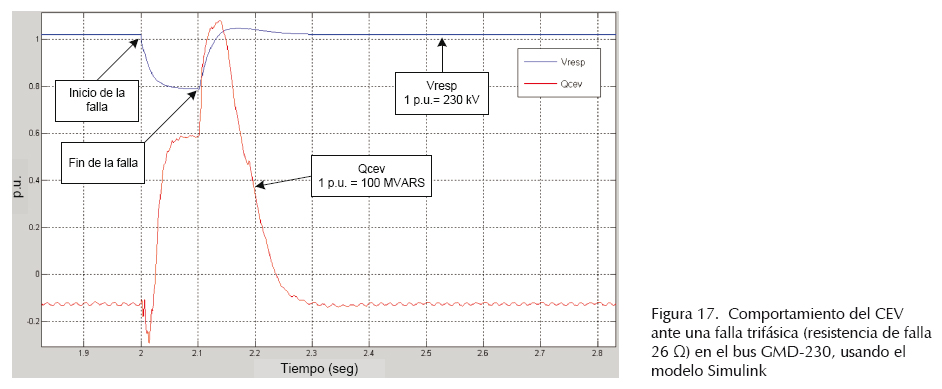

La figura 17 muestra el resultado de la simulación del programa Simulink de la figura 15 al aplicar una falla de corto circuito trifásico en el bus GMD-230. Comparando los resultados de las figuras 16 y 17 se puede apreciar que los valores de las variables son similares.



Conclusiones

La característica estática del CEV obtenida con el programa Simulink es muy similar a la que se logró durante las pruebas de puesta en servicio del CEV. Los resultados de las pruebas de respuesta al escalón son comparables a los obtenidos durante las pruebas de puesta en servicio. Durante estas simulaciones se observó que es difícil simular las condiciones exactas en las cuales se encontraba el SEP cuando se llevaron a cabo las pruebas de respuesta al escalón, ya que el equivalente de SEP obtenido con el ASPEN y programado en Simulink no contempla las condiciones del sistema de potencia al momento de las pruebas de puesta en servicio del compensador bajo estudio, no obstante, se logró aproximar con una precisión aceptable dichas condiciones. La respuesta del modelo Simulink del CEV ante una falla trifásica ofrece resultados similares a los obtenidos con el PSS/E, lo cual permite señalar que con el programa de Simulink se obtienen resultados satisfactorios. La contribución más importante del trabajo es proporcionar a la Gerencia Regional de Transmisión Noroeste de una herramienta útil para el análisis de la operación del Compensador Estático de VARS instalado en la Subestación Culiacán Tres del Estado de Sinaloa, además permite el análisis de fallas que se puedan presentar en la red troncal de la zona de Culiacán. El trabajo podría ser extendido a otros CEV del país.
