Procesamiento de los subproductos

Los residuos de café tostado se secaron en un horno de convección forzada y capacidad de 30 L (Luzeren modelo DHG-9070A, Beijing, China) a 60°C durante 24 horas. La cáscara de mango y el cáliz cocido de jamaica se sometieron a inactivación enzimática mediante ebullición en agua durante 5 min, posteriormente se colocaron en un horno de convección forzada a 60°C durante 48 horas. Por último, los residuos fueron pulverizados en un molino de café (KRUPS modelo GX410011, Solingen, Germany), tamizados en una malla con una apertura de 425 µm y almacenados en frascos herméticamente cerrados y cubiertos de la luz a temperatura ambiente (≈25°C) (^{Mayo-Mayo et al., 2020}).

Hidrólisis de almidón

Se preparó una solución al 30% en peso de almidón, adicionando 4% de HCl y el resto de agua destilada. La solución se agitó de forma constante a una velocidad de 500 rpm en un agitador mezclador de propela 20L (OS20-S, DLAB Scientific Co., Ltd., China) a 40°C durante 3 horas. Se ajustó el pH a 5.5 adicionando NaOH, utilizando un potenciómetro (Starter-3100, Ohaus, NJ, EE. UU) y se refrigeró durante 24 horas. La mezcla se repartió en tubos cónicos Falcon de 50 mL y se centrifugaron (centrífuga Eppendorf modelo 5810R, Hamburgo, Alemania) a 1800 x g por 5 min. Posteriormente, se descartó el sobrenadante para recuperar el sedimento, y resuspender en agua. El proceso anterior se llevó a cabo cuatro veces. El almidón resultante se secó durante 24 horas en un horno de convección forzada, se pulverizó y almacenó a temperatura ambiente (^{García-Gurrola et al., 2019}).

Elaboración del biopolímero

Se estableció la formulación de los bioplásticos a partir de almidón de maíz hidrolizado de acuerdo con ^{Rodríguez et al. (2014)}. Brevemente, se realizó una solución 1:1 de almidón hidrolizado y gelatina (15 g de cada uno), adicionando 50 mL de agua destilada y 0.2 g de glicerol (plastificante) como tratamiento control. Se realizaron 3 tratamientos adicionando 2 g de cada subproducto. La mezcla se calentó a 60°C, se vació en moldes de silicón y finalmente se secó por 24 horas a 40°C, obteniéndose los bioplásticos. Las muestras elaboradas y su codificación fueron: tratamiento control de almidón de maíz (C), adición de cáscara de mango (CM), adición de cáliz de jamaica cocido (CJ), adición de residuos de café tostado (CC).

Análisis Físicos

El color se analizó mediante un colorímetro portátil (X- Espectrofotómetro Rite Modelo Ci62, X-Rite Incorporated, Grandville, MI, EE. UU.). El ángulo de Hue (H *) se calculó a partir de los valores determinados de CIE L*, a* y b*: Hº = tan^-1 (b*/a*), donde a* = [negativo (verde) a positivo (rojo)] y b* = [negativo (azul) a positivo (amarillo)]. El iluminante empleado fue D65 y la posición estándar del observador fue 10°. La fuerza de fractura (FF) se determinó con un analizador de textura (Stable Micro Systems modelo TA-XT plus, Godalming, Reino Unido) con una sonda tipo punzón (ángulo de punta de 22°) a una velocidad de ensayo 2 mm s^-1. La actividad de agua (aw) se evaluó a 25ºC con un medidor de actividad de agua de punto de rocío Aqualab® 4te (Decagon Devices, Inc., Pullman, WA, EE. UU.).

Índice de solubilidad en agua (ISA) e índice de absorción de agua (IAA)

La capacidad de absorción de agua de los bioplásticos se midió de acuerdo con el método estándar ^{ASTM (2005)}. Se dispersó 2.5 g de muestra triturada de cada tratamiento en 40 mL de agua destilada en un tubo cónico y se colocó en baño maría a 40 °C durante 1 hora. El tubo se centrifugó a 1800 x g durante 20 minutos a una temperatura de 27° C. El gel sedimentado se separó por decantación y lo floculado se drenó en tubos de metal y se evaporó durante 24 horas a 80 °C. El Índice de solubilidad en agua (ISA) e Índice de absorción de agua (IAA) se calcularon de la siguiente manera:

Morfología

Se utilizó un Microscopio Electrónico de Escaneo Ambiental (ESEM, modelo Philips XL30 con un haz de 3 kV y un detector gaseoso de electrones secundarios. Las imágenes se tomaron a 500X y 1 Torr. Las muestras se recubrieron con grafito utilizando un pulverizador JFC-1100 (JEOL, Akishima, Japón).

Isotermas de adsorción

Se realizaron por duplicado a 35 °C. Los datos de adsorción de humedad se obtuvieron por el Método Gravimétrico. Las muestras se colocaron en celdas de equilibrio que contenían soluciones saturadas que proporcionaron un rango de a_w de 0.108 a 0.821; se determinó la variación en el peso que denotaba la adsorción de humedad hasta llegar al equilibrio. El modelo Guggenheim-Anderson-De Boer (GAB) se utilizó para ajustar los datos experimentales de las isotermas de adsorción (^{Al-Muhtaseb et al., 2004}) de los bioplásticos:

Donde: M (g H₂O/100 g s.s.) el contenido de humedad en equilibrio, a_w es la actividad de agua, M_o (g H₂O/100 g s.s.) es el contenido de humedad teórico de la monocapa, C y K son constantes.

Para la determinación del contenido de humedad correspondiente al volumen de microporo (n0) se utilizó la ecuación de Dubinin-Radushkevich (DR):

Donde: n (g H₂O/100 g s.s.) el contenido de humedad en equilibrio, no (g H₂O/100 g sólido seco) el volumen total de microporos accesibles al adsorbato, B una constante relativa a la estructura microporosa del adsorbente, Pv° es la presión de vapor del agua pura y Pv la presión de vapor del agua en el adsorbente.

Calorimetría diferencial de barrido (DSC)

Se utilizó un equipo DSC (Mettler-Toledo^®), modelo 821e, Suiza) controlado por el software STARe versión 10.0. Se pesó 6 mg de muestra en un crisol de aluminio y se sometió a una rampa de calentamiento con un rango de temperatura de 30-350 °C y una velocidad de calentamiento de 10 °C/min.

Prueba de degradación en suelo

Los biopolímeros fueron sumergidos en suelo a una HR=100% durante 5 días, donde se analizaron visualmente a las 0, 48 y 120 horas (^{López-Velázquez et al., 2019}).

Análisis estadístico

Los datos fueron analizados como medias y desviación estándar (Media±DS). Se utilizó un análisis de varianza ANOVA de una vía. La comparación de medias se realizó con la prueba de Tukey (p<0.05) utilizando el software Statistical Package for the Social Sciences (SPSS Statistics 25.0).

Caracterización del biopolímero

Se desarrollaron y caracterizaron bioplásticos de almidón, gelatina y glicerol en forma de cucharas adicionadas con cáscara de mango (CM), residuos de café tostado (CC) y cálices de jamaica cocidos (CJ) (Figura 1).

Figura 1 Bioplásticos obtenidos por la adición de subproductos de mango, jamaica y café. Control (C), cáscara de mango (CM), cálices de jamaica cocidos (CJ), residuos de café tostado (CC)
Figure 1. Bioplastics obtained by the addition of mango, roselle and coffee by-products. Control (C) mango peel (CM), decocted roselle calyces (CJ), spent coffee grounds (CC)

Los resultados de las pruebas de color y textura se muestran en la Tabla 1. Dado que el color es un factor importante en términos de apariencia general y aceptación por parte del consumidor, es necesario informar esta propiedad en los biopolímeros elaborados. Se observó que C exhibió el mayor valor de luminosidad (L*=58) y el color más saturado (C*=18.8), con un tono amarillo confirmado por el ángulo Hº=89.24, que se explica por la incorporación de la grenetina a la formulación, que posee un color amarillo característico. Como se esperaba, hubo un cambio de tonalidad, así como una disminución significativa en la luminosidad y cromaticidad de las cucharas en CM (L*=28.61, C*=14.42), CJ (L*=21.41, C*=4.63) y CC (L*=28.84, C*=5.41), por efecto de la adición de los residuos, que es consistente con la coloración propia de los mismos. Los residuos de mango, jamaica y café mostraron una coloración café claro, rojo y café oscuro respectivamente. Esta disminución también se favoreció por reacciones de oscurecimiento no enzimático y la degradación de algunos pigmentos como los carotenoides y las antocianinas presentes en los subproductos por las condiciones de pH y temperatura que tienen lugar durante el procesamiento. Resultados similares han sido reportados por ^{Santillán-Moreno et al. (2011)} , quienes registraron cambios en las tonalidades de mezclas extruidas de almidón de maíz y proteína de suero de leche debido a la adición de fibra de agave (valores mayores de luminosidad en las mezclas con bajo contenido de fibra) debido a la coloración propia de los ingredientes y al oscurecimiento por cambios químicos ocurridos durante el procesamiento.

El análisis de la fuerza de fractura (FF) se utiliza para estimar la resistencia y dureza de matrices poliméricas. El menor valor de FF se observó en el bioplástico C (94.03 N), mientras que CM, CJ y CC mostraron un aumento de la dureza, en donde CM presentó la mayor FF (290.15 N), por lo que la adición de los subproductos de mango incrementó la resistencia de esta cuchara en 200%. Este comportamiento coincide con resultados reportados en la literatura sobre bioplásticos de almidón reforzados con diferentes tipos de fibras. ^{Jumaidin et al. (2020)} observaron una mejora significativa de la resistencia y el módulo de tracción en biopolímeros de almidón tras la incorporación de fibra de sisca (Imperata cylindrica). ^{Syamani et al. (2020)} observaron que la incorporación de fibra de celulosa aumentó la resistencia a la tracción hasta un 184% en un bioplástico a base de almidón de yuca, considerándose adecuado para competir en resistencia con el polímero sintético de polietileno de baja densidad. Este aumento en la rigidez de la matriz polimérica se ha atribuido a la compatibilidad del almidón con la fibra de los subproductos, debido a que la estructura química de ambos compuestos es relativamente polar y conduce a la formación de enlaces de hidrógeno entre los numerosos grupos hidroxilos (^{Wang et al., 2018}). La mejora en la resistencia del biopolímero varía dependiendo del origen, concentración y longitud de la fibra (^{Avérous y Boquillon, 2004}; ^{Gáspar et al., 2005}).

En la Tabla 2 se reportan los valores de IAA e ISA de los distintos bioplásticos elaborados. Cuando las moléculas de agua atacan los puentes de hidrógeno de los materiales los debilitan y disminuyen las propiedades funcionales de los mismos (^{Kaisangsri et al., 2014}). El bioplástico C mostró el mayor valor de IAA, en contraste CM exhibió el menor. Se puede apreciar que la adición de subproductos redujo significativamente los valores de IAA de los bioplásticos. Este comportamiento puede ser atribuido al incremento en el contenido de fibra insoluble presente en los subproductos que limita la absorción de agua en los bioplásticos (^{Abarca, 2010}).

El ISA está relacionado con la presencia de enlaces covalentes o interacciones que reducen la solubilidad en agua de los bioplásticos (^{Kaisangsri et al., 2014}). En este sentido, los bioplásticos CM y CJ mostraron los valores del índice de solubilidad mayores. Estos resultados pueden ser explicados con base en la presencia de fibra y compuestos bioactivos solubles presentes en la cáscara de mango y en los cálices de jamaica cocidos (^{Mayo-Mayo et al., 2020}).

Se evaluó la a_w de los bioplásticos, definida como una medida de la reactividad del agua para llevar a cabo reacciones de deterioro, se considera factor importante para determinar la vida útil de diversos productos, ya que establece el límite para el desarrollo de microorganismos. Se ha reportado que los microorganismos sólo pueden proliferar en ambientes donde la a_w es mayor a 0.60 debido a la disponibilidad de agua que poseen para realizar procesos metabólicos (^{Lucas et al., 2008}). Todas las formulaciones presentan una a_w inferior (<0.4), por lo que el riesgo de contaminación por proliferación de microorganismos disminuye en los bioplásticos.

La morfología de los biopolímeros se caracterizó para observar la compatibilidad entre los componentes de los bioplásticos (Figura 2). Se observó que la superficie presentaba diferencias por efecto de la adición de los subproductos. En la micrografía de C (Figura 2A) la morfología es más lisa y homogénea en comparación con las otras formulaciones. La estructura compacta observada del polímero de almidón es indicador de una mayor integridad estructural (^{Mali et al., 2002}).

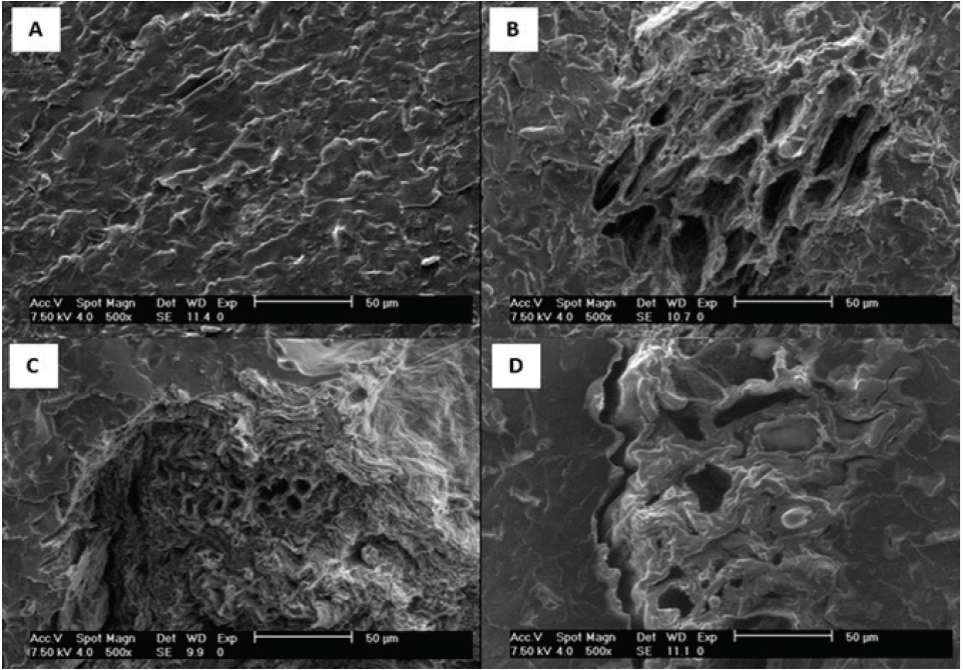

Figura 2 Microscopía electrónica de barrido. Superficie de los bioplásticos en forma de cuchara. A) C; B) CM; C) CJ; D) CC.
Figure 2. SEM micrographs. Surface morphology of spoon-shaped bioplastics. A) C; B) CM; C) CJ; D) CC.

Las micrografías (Figura 2B-D) de CM, CJ y CC revelaron en cambio, una morfología más heterogénea en comparación con C, observándose la formación de múltiples poros desiguales en la matriz polimérica, mientras que otras regiones eran más compactas y con menor rugosidad que la superficie de la cuchara C. La presencia de estas regiones con una dispersión más uniforme indicaba una fuerte adhesión entre el almidón y la fibra de los residuos agroindustriales. Este comportamiento es característico de los compuestos amiláceos biodegradables reforzados con fibras lignocelulósicas (^{Curvelo et al., 2001}). ^{Torres et al. (2019)} examinaron la morfología de un bioplástico desarrollado a base de almidón de papa y reforzado con cáscaras de castaña, y observaron una distribución homogénea del residuo agroindustrial lignocelulósico en la matriz polimérica, lo que sugería una adecuada interacción de los componentes.

Una buena adherencia entre el material de refuerzo y la matriz conduce a una interfaz resistente, provocando un aumento de su rendimiento mecánico (^{De Carvalho et al., 2018}), como permitieron comprobar los resultados del análisis de FF, donde la adición de los subproductos incrementó al doble la resistencia de las cucharas.

Por otra parte, la presencia de poros en la superficie de las cucharas se puede atribuir a la formación de agregados por efecto de la concentración de fibra en la formulación de las cucharas. Esto fue demostrado por ^{De Carvalho et al. (2018)} , quienes observaron que la adición de 0.5% y 1% de fibra de bagazo de yuca a un biopolímero de almidón generó una matriz continua y cohesiva, pero un aumento de la concentración de material fibroso en 1.5% redujo la homogeneidad de la superficie generando poros y grietas en la matriz polimérica por la formación de agregados de fibra. Por lo tanto, esto sugiere que es posible modificar la cantidad de fibra adicionada a la matriz de almidón con la finalidad de mejorar la interacción entre ambos compontes y obtener cucharas más compactas.

Establecimiento de las condiciones óptimas de almacenamiento

Las isotermas de sorción relacionan la a_w y humedad en equilibrio a una temperatura constante, permitiendo determinar su comportamiento bajo condiciones específicas. Esto es importante para conocer las condiciones óptimas de almacenamiento, secado y predecir la vida útil de un producto (^{Navia et al., 2011}). La Figura 3 muestra los datos experimentales de las isotermas de adsorción de humedad obtenidas en equilibrio a 35 °C. Se observó una forma de tipo III (no sigmoidal) de acuerdo con ^{Brunauer et al. (1940)} . Este comportamiento se debe al procesamiento dado, los cuales minimizan el área superficial del biopolímero al formar una película, disminuyendo su capacidad de adsorción de humedad (^{Gounavé et al., 2006}).

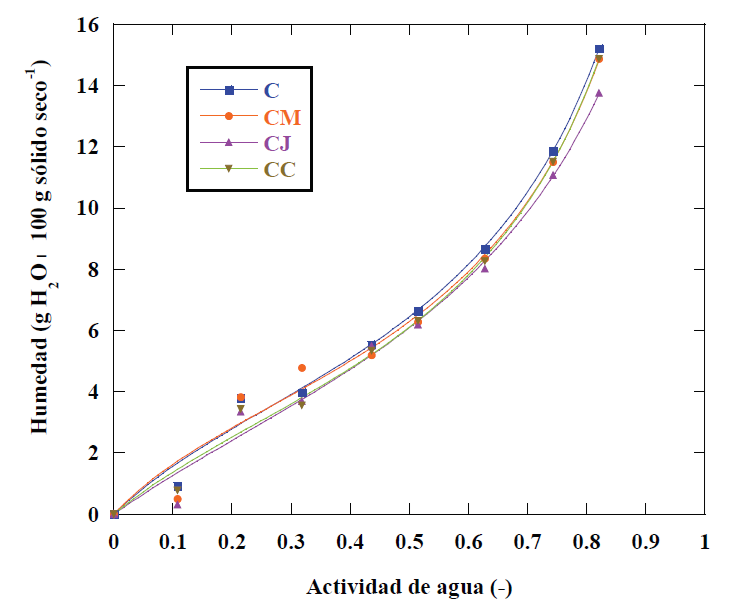

Figura 3 Isotermas de adsorción a 35°C de los bioplásticos. Control (C), cáscara de mango (CM), cálices de jamaica cocidos (CJ), residuos de café tostado (CC).
Figure 3. Bioplastics adsorption isotherms at 35 ° C. Control (C) mango peel (CM), decocted roselle calyces (CJ), spent coffee grounds (CC).

La adsorción de vapor de agua en estos bioplásticos se atribuye a la formación de puentes de hidrógeno entre los grupos hidroxilo disponibles del almidón (^{Al-Muhtaseb et al., 2004}), debido a que su carácter polar condiciona su capacidad de adsorción en la superficie. Se observó que formulaciones establecidas presentaron alta capacidad de adsorción de agua en valores de a_w>0.3 (4 g agua/100g sólido seco) y es similar a lo reportado por ^{Peng et al. (2007)}, quienes evaluaron isotermas de adsorción del almidón de maíz en temperaturas similares. Este comportamiento se ve influenciado, entre otros factores, por el contenido de glicerol, debido a que su carácter hidrofílico incrementa las características higroscópicas de los bioplásticos (^{Mali et al., 2002}; ^{Bertuzzi et al., 2007}). Sin embargo, se observó que los residuos adicionados no modificaron el tipo de las isotermas obtenidas.

Se determinaron los parámetros de la ecuación GAB (Mo, C, K) (Tabla 3). En este estudio, el modelo GAB se ajustó satisfactoriamente a los datos experimentales. El modelo de GAB ha sido utilizado ampliamente para describir el comportamiento de las isotermas de adsorción de matrices alimentarias (^{Quirijns et al., 2005}), ya que sus constantes tienen un significado físico y es capaz de ajustar los datos experimentales hasta una aw de 0.9. Sin embargo, el valor de Mo obtenido del modelo GAB no es un indicador confiable de las condiciones óptimas de almacenamiento. En la mayoría de los casos, su aplicación debe ser corroborada experimentalmente (^{Maldonado et al., 2019}). El valor de monocapa (Mo) es la cantidad de agua necesaria para formar una capa de moléculas que cubren la superficie del bioplástico. En la monocapa, la energía de interacción entre las moléculas de agua y la superficie del bioplástico no permite que el agua sea reactiva y participe en reacciones de deterioro. Las constantes C y K, proveen información acerca de la energía de interacción de las moléculas de agua en la monocapa y la multicapa, respectivamente (^{Quirijns et al., 2005}). En la Tabla 3, se muestra también el contenido de humedad correspondiente al volumen de microporo. ^{Azuara y Beristain (2007)} demostraron que en los microporos de matriz polimérica el agua interacciona con los sitios más activos de adsorción, formando una capa protectora contra la oxidación y a la vez, no participando como medio para reacciones de deterioro.

Se observaron diferencias significativas de los parámetros calculados entre los bioplásticos elaborados. Sin embargo, a pesar de las diferencias, la a_w correspondiente a la monocapa de GAB y al volumen de microporo fue cercana a 0.4. La a_w correspondiente a la monocapa de GAB para C, CM, CJ y CC fue de 0.36 (4.64 g agua/100 g sólido seco), 0.34 (4.30 agua/100 g sólido seco), 0.44 (5.24 agua/100 g sólido seco) y 0.38 (4.54 agua/100 g sólido seco), respectivamente. En el mismo sentido, la a_w correspondiente al volumen de microporo para C, CM, CJ y CC fue de 0.39 (5.05 agua/100 g sólido seco), 0.39(4.98 agua/100 g sólido seco), 0.38 (4.59 agua/100 g sólido seco) y 0.38 (4.62 agua/100 g sólido seco), respectivamente. Por lo tanto, se puede concluir que las condiciones óptimas de almacenamiento de los bioplásticos obtenidos a 35°C, independientemente del subproducto agregado, es a una a_w <0.4. En esta a_w, el agua adsorbida no participará en reacciones de deterioro.

Evaluación de las transiciones térmicas

Los termogramas (Figura 4) muestran los cambios en la capacidad calorífica de los bioplásticos. Se encontró que C, CM, CJ y CC exhibieron un evento endotérmico a una temperatura de 179ºC, 178ºC, 178ºC y 172ºC, respectivamente, asociado a un proceso de fusión de las cucharas. En esta fase el material experimenta una transición de fase de sólido a líquido, lo que conlleva al ablandamiento del biopolímero (^{Worgull, 2009}).

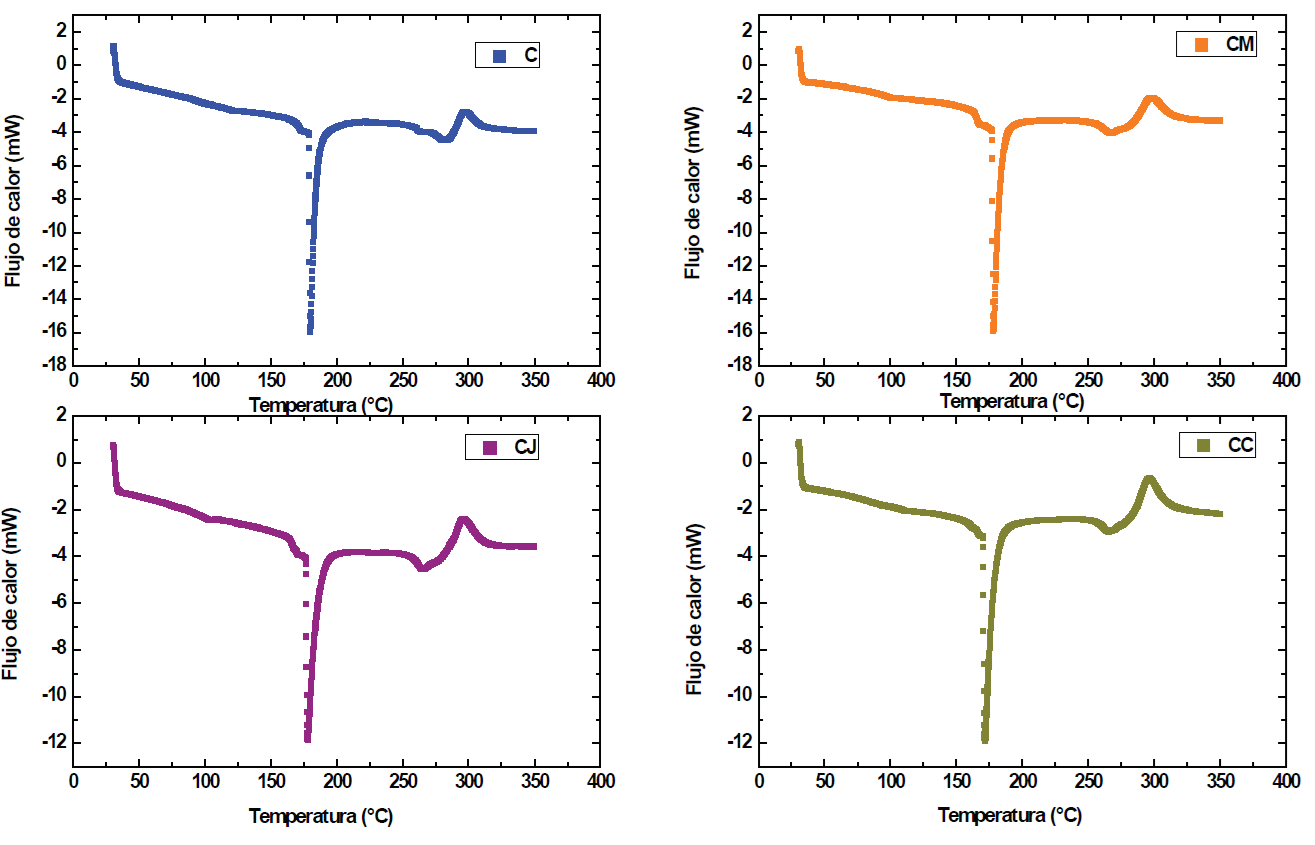

Figura 4 Termogramas DSC de los bioplásticos. Control (C), cáscara de mango (CM), cálices de jamaica cocidos (CJ), residuos de café tostado (CC).
Figure 4. Bioplastics DSC thermograms. Control (C) mango peel (CM), decocted roselle calyces (CJ), spent coffee grouds (CC).

A temperaturas más elevadas, se observó un evento de oxidación en C, CJ y CC a una temperatura de 296ºC, mientras que en CM se presentó a 298ºC. La oxidación de las muestras se corresponde con un reordenamiento molecular y se observa como un fuerte aumento en el flujo de energía debido a la naturaleza exotérmica de las reacciones de oxidación. Este proceso se explica por el hecho de que la exposición prolongada de un material polimérico a una temperatura elevada propicia la escisión de las cadenas permitiendo al oxígeno atmosférico difundir a través de la superficie y reaccionar con la estructura del biopolímero (^{Kuakpetoon y Wang, 2008}). Como consecuencia el almidón y la gelatina presentan una reorganización estructural; la oxidación introduce grupos carbonilo y carboxilo en las cadenas de carbonadas, dando lugar a un proceso inicial de degradación térmica. Estos resultados son congruentes con ^{Beninca et al. (2008)}, quienes señalan que el tratamiento térmico del almidón conduce normalmente a su degradación cuando la temperatura aplicada supera los 300°C. Un aumento adicional de la temperatura produce la carbonización del material polimérico, en donde las cadenas moleculares son destruidas por la energía térmica (^{Worgull, 2009}).

A pesar de que se ha reportado que específicamente la adición de fibra a la matriz de almidón tiene un efecto favorecedor sobre la estabilidad térmica del biopolímero, aumentando la temperatura de degradación y disminuyendo la pérdida de masa (Xu y Hanna, 2009), en este estudio se observó que los eventos térmicos de todas las formulaciones fueron similares, por lo tanto, se puede establecer que la adición de los subproductos agroindustriales a la matriz polimérica no afectó la estabilidad al calor de las cucharas. Este resultado también fue reportado por ^{De Carvalho et al. (2018)} al no observar cambios en las transiciones térmicas de películas de almidón adicionadas con fibras de bagazo de yuca. Los eventos térmicos de los biopolímeros fueron en general bastante uniformes, indicando una buena interacción entre los componentes glicerol, grenetina, almidón y fibras, por lo que no influyen en el mecanismo de descomposición de los bioplásticos, siendo esto favorable para la sustitución parcial de almidón y gelatina por subproductos sin un valor económico en la elaboración de estos.

Biodegradación de los polímeros

En la Figura 5 se muestra el aspecto físico de los biopolímeros a las 0, 48 y 120 horas de su entierro en suelo con una HR=100%. Durante el tiempo analizado, se observó un cambio de forma y un deterioro visual del color y de las propiedades mecánicas de los bioplásticos elaborados. A las 48 h del ensayo, independientemente del subproducto utilizado para la elaboración del bioplástico, se visualizó una notable pérdida de rigidez, dada por el agua absorbida del medio, la cual interacciona a nivel molecular con los componentes del biopolímero, favoreciendo su degradación (^{Hoover, 2001}). La degradación de los biopolímeros que puede atribuirse a su composición. Diversos autores señalan que el proceso de desintegración se favorece en bioplásticos de almidón debido a que son fácilmente hidrolizados por amilasas y esterasas (^{Imam et al., 2000}; ^{Wang y Zhang, 2009}). Después de 120 h, independientemente del subproducto utilizado, la manipulación e identificación de los bioplásticos no fue posible debido a su fragmentación, hinchazón y pegajosidad. El tiempo de degradación observado en este estudio (5 días) fue menor al reportado por ^{López-Velázquez et al. (2019)} para hidrogeles de gelatina, quitosano, alcohol de polivinilo e inulina (28 días).

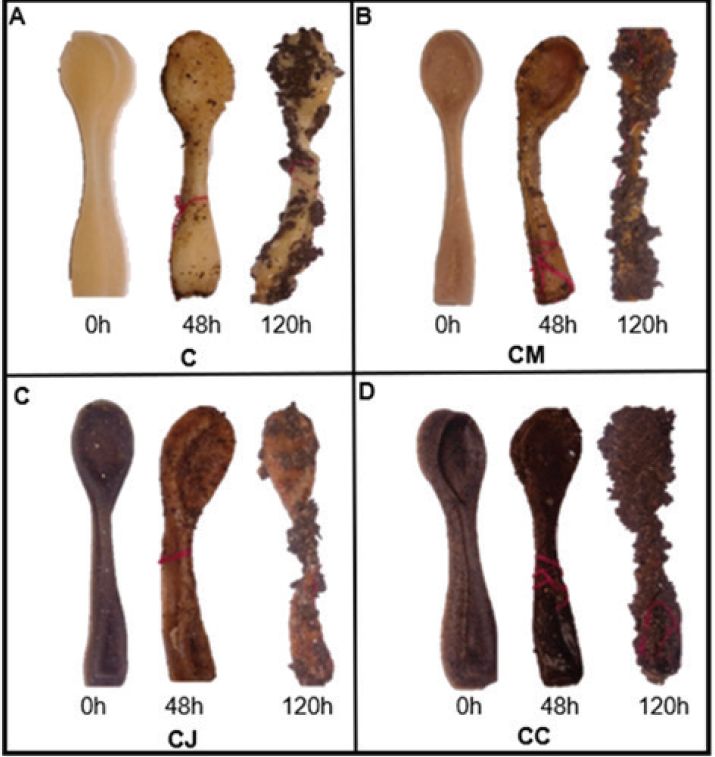

Figura 5 Prueba de degradación en suelo de los bioplásticos. A) Control (C); B) cáscara de mango (CM); C) cálices de jamaica cocidos (CJ); D) residuos de café tostado (CC).
Figure 5. Bioplastics soil burial test . A) Control (C); B) mango peel (CM); C) decocted roselle calyces (CJ); D) spent coffee grounds (CC).

Estudios han reportado que la adición fibras naturales influye positivamente en la tasa de biodegradación debido a que actúan como canales que facilitan la entrada microbiana en la matriz polimérica. ^{Franco et al. (2004)} encontraron que la adición de fibras de agave en bioplásticos de almidón-policaprolactona favoreció el ataque microbiano y la eliminación del almidón a través de la hidrólisis. ^{Imam et al. (2005)} observaron que la mezcla de almidón y la fibra de cascara de naranja con alcohol de polivinilo se degradaron en 30 días, mientras que la mezcla de almidón y alcohol de polivinilo en 120 días.
