Introducción

En los últimos años tanto el uso de nuevas tecnologías como la introducción de perspectivas transdisciplinarias en la arqueología han impulsado grandes avances en la investigación y la conservación de los objetos recuperados por medio de excavaciones (^{Reindel y Wagner 2009}; ^{Grosman 2016}; ^{Errickson y Thompson 2017}). Esta perspectiva permea la presente INVESTIGACIÓN, que resulta de la interacción de un grupo de investigadores de distintas disciplinas (arqueología, ciencias de la computación, física, medicina, antropología física, restauración) que en últimas fechas hemos estado en busca de caminos novedosos con que obtener un máximo de información arqueológica con el menor detrimento posible de los artefactos.

La utilización de las técnicas de imagenología en arqueología está documentado desde la década de 1960: primero, la aplicación de rayos X al estudio de restos óseos, posteriormente, la tomografía axial computarizada (TAC) y, más recientemente, la resonancia magnética (RM): los estudios arqueológicos que hacen uso de estas técnicas han ido en aumento, de la misma manera en que ha mejorado la calidad de los resultados (^{Errickson y Thompson 2017}). La reconstrucción 3D se ha utilizado a partir de los datos generados por TAC o RM en los estudios de superficies de excavación, el arte rupestre y la descripción de artefactos cerámicos, óseos y líticos (^{Reindel y Wagner 2009}; ^{Grosman 2016}). Además, los algoritmos diseñados para la reconstrucción en 2D y 3D han permitido la especificación cuantitativa de los materiales arqueológicos y el desarrollo de programas de uso fácil para el estudio más detallado de los artefactos (por ejemplo, análisis geomorfométricos) y el diseño de tipologías sin alterar las piezas originales (^{Grosman et al. 2008}, ²⁰¹⁴). No obstante que tanto la TAC como la RM son técnicas útiles, tienen limitantes: por ejemplo, el uso de esta última en contextos que incluyen objetos de metal, aparte de su alto costo comparado con la TAC y su disponibilidad comercial.

La TAC se ha aplicado mundialmente en el estudio de contextos funerarios, por ejemplo, cementerios, fardos funerarios y restos óseos individuales (^{Errickson y Thompson 2017}); en México, para algunos estudios de fardos funerarios del centro del país (^{Peñaloza Meza 2015}) y urnas cinerarias de gran tamaño en el norte (^{Villalpando 2016}; ^{Martínez y Hernández 2016}). Es pertinente aclarar que los estudios realizados en México y en contextos funerarios de pequeñas dimensiones en el mundo no han previsto el desarrollo de algoritmos que permitan la reconstrucción 3D de los elementos al interior de los mismos. El uso de la TAC también se ha practicado con momias y fardos funerarios para la elaboración de grandes bases de datos y la realización de estudios morfométricos y de paleopatología (^{Grosman 2016}).

Para el presente estudio se tomó como elemento de análisis un conjunto de vasijas que contienen los restos cremados de personas que habitaron hace cerca de 1 000 años en las cercanías del río Balsas, hallados durante la excavación arqueológica del sitio de Los Tamarindos en el año 2015. Aquéllas se analizaron mediante técnicas no invasivas que permitieron documentar tridimensionalmente los datos contextuales, amén de su preservación, equilibro relevante si se considera que el proceso de excavación en arqueología implica por sí mismo una destrucción del contexto en el cual se encuentran los artefactos (^{Punzo Díaz et al. 2016}). Cabe destacar la importancia arqueológica de la zona del río Balsas medio, donde se ha encontrado una de las mayores densidades de sitios en la región, con una alta diversidad en cuanto a su tamaño y tipo, cuya historia, desafortunadamente, se desconoce casi por completo (^{Punzo Díaz et al. 2016}); en este sentido, el presente estudio pretende aportar de manera puntual al conocimiento de una tradición funeraria a través de la cremación, de la cual prácticamente no se contaba con dato alguno hasta el momento.

Aquí buscamos presentar una técnica novedosa de estudio mediante imagenología compleja para la reconstrucción de objetos en 3D a través de TAC. En este sentido, se presentará de forma general el contexto de los hallazgos de las urnas funerarias, así como la complejidad de su estudio por métodos tradicionales, para exponer la metodología de la construcción de los modelos 3D y el análisis de estas piezas, dando cuenta de las enormes ventajas y el potencial de esta técnica para los campos de la arqueología y la conservación.

Antecedentes: el proyecto de salvamento arqueológico Presa del Chigüero, Huetamo, Michoacán, México

Desde la constitución de la Comisión de Desarrollo de la Cuenca del Río Balsas en los años sesenta del siglo pasado, cuando fue su vocal Lázaro Cárdenas del Río, se planteó la necesidad de construir una presa de riego al norte de la población de Huetamo, sobre el arroyo del Chigüero, la que se canceló en distintas ocasiones.¹ No fue sino hasta principios del actual sexenio (2012-2018) cuando se reactivó el plan, con la autorización a la Comisión Nacional de Agua (Conagua). Así, concomitantemente, en el 2014 se iniciaron las gestiones con el Instituto Nacional de Antropología e Historia (INAH), México, para ejecutar un proyecto de salvamento en la zona de afectación (^{Punzo Díaz et al. 2015}; ^{Punzo Díaz et al. 2016}).

Durante los años 2015 y 2016, un equipo de arqueólogos del Centro INAH-Michoacán, dirigido por el arqueólogo José Luis Punzo, llevó a cabo dichos trabajos de salvamento en el que luego sería el emplazamiento de la presa de riego del Chigüero (Figura 1). La región del río Balsas medio es una de las registradas en el estado de Michoacán como de muy alta densidad de vestigios arqueológicos, por lo que, como era de esperarse, durante los recorridos realizados en la zona de afectación por la construcción de la cortina de la presa, los diques, el área de inundación, así como el distrito de riego, se localizaron 59 sitios arqueológicos en superficie. Por las alteraciones que habrían de sufrir, se determinó realizar excavaciones en 10 de ellos, cuyos resultados fueron muy amplios y ya se han reportado en otras publicaciones e informes (^{Punzo Díaz et al. 2015}, ²⁰¹⁶).

Figura 1: Mapa de ubicación de la zona de estudio (Mapa: José Luis ^{Punzo, 2016}; cortesía: Centro INAH-Michoacán, México).

Como parte de dichos trabajos, precisamente donde se determinó el área de construcción del dique número 2 de la presa, se localizó un pequeño sitio arqueológico, denominado Los Tamarindos, el cual, aunque apenas contaba con perceptibles vestigios arqueológicos en superficie, fue sujeto de trabajos de excavación.

Excavaciones arqueológicas en el sitio de Los Tamarindos, Huetamo, Michoacán

Justamente en la parte alta y plana de una loma al costado este del arroyo del Chigüero, municipio de Huetamo, Michoacán, se localiza el sitio arqueológico de Los Tamarindos, hallado en el 2015 durante un recorrido de superficie en el que se observaron dos pequeños montículos, ubicados al este y oeste respectivamente, ambos de forma circular en planta y construidos con piedra y tierra, que parecían ligeras plataformas similares a otras de la región (cfr.^{Punzo Díaz et al. 2016}). Desafortunadamente, los montículos de Los Tamarindos estaban muy deteriorados, pues en la década de los noventa su superficie se aplanó y limpió para dar lugar a una cancha de juego de pelota tarasca, abandonada años después: en la actualidad este espacio está dedicado a actividades agrícolas (cfr.^{Punzo Díaz et al. 2016}).

En consecuencia, se propuso conformar dos unidades de excavación, una para cada montículo, con el fin de determinar su sistema constructivo y, si fuera dable, establecer el tipo de uso que tuvieron. Respecto de la primera, en el montículo oeste se realizó una cala de aproximación en uno de sus costados, la cual no alcanzó gran profundidad debido a que la roca madre se encontraba ya a 30-40 cm de profundidad. Sin embargo, gracias a la excavación se notó que los antiguos pobladores de esta región colocaban como elementos constructivos, a manera de cimiento, tanto piedras de diversos tamaños como fragmentos de instrumentos: manos de metate, aguzadores y discos de roca caliza cementados y cubiertos por tierra, para incrementar el volumen del montículo (cfr.^{Punzo Díaz et al. 2016}).

La segunda unidad se situó en la parte más alta del montículo este. Durante la excavación de los primeros estratos se descubrieron materiales arqueológicos tanto prehispánicos como modernos; sin embargo, en el más profundo (aproximadamente a 40 cm) se halló un contexto prehispánico, conformado por un cajete y una olla de cerámica, ambos monocromo café (cfr.^{Punzo Díaz et al. 2016}). Estos objetos estaban colocados directamente sobre el tepetate: el cajete, bocabajo, a manera de tapa, cubriendo un conjunto de huesos humanos cremados, sin ceniza, que se habían depositado en una cavidad hecha intencionalmente sobre el tepetate (Figura 2); la olla -que se halló a unos centímetros al suroeste del cajete durante el proceso de descubrimiento del tepetate- estaba colocada de manera intencional para cubrir una cavidad. Debido a la presencia de fisuras, se observó que en el interior de la olla se hallaban restos de huesos y cenizas (cfr.^{Punzo Díaz et al. 2016}).

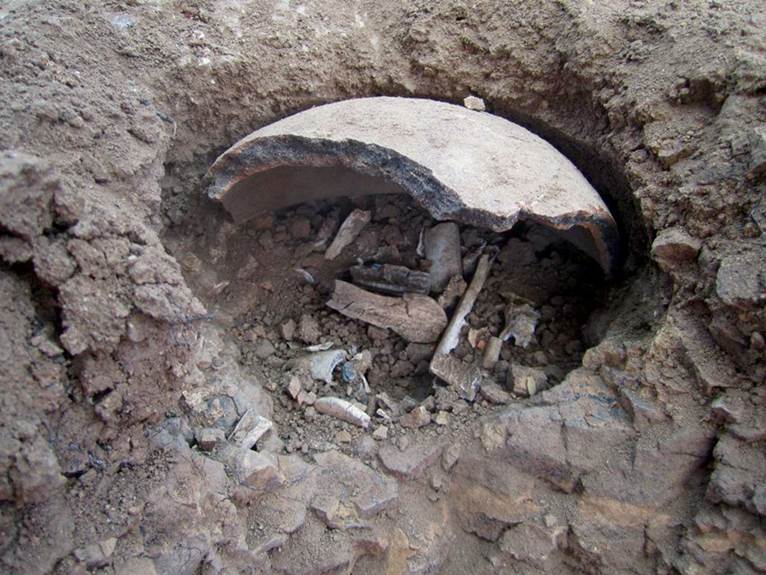

Figura 2: Vasija cubriendo restos óseos cremados, depositados directamente en un hoyo en la roca madre, Los Tamarindos (Fotografía: Jesús Zarco, 2015; cortesía: Centro INAH-Michoacán, México).

Por lo anterior, se tomó la decisión de realizar una excavación extensiva, en un área de 92 m², en la que se encontraron dos estratos claramente diferenciados. En el primero se hallaron elementos arquitectónicos que indicaban la presencia de un muro de piedra, así como materiales arqueológicos diversos, tales como restos de cerámicas, monocromas en su mayoría, aunque también algunos restos de cerámicas decoradas que pudimos relacionar con tipos usados durante el periodo Posclásico (tipos Copujo y Yarahuato), lascas de percusión extraídas de nódulos de andesita y pedernal, láminas de percusión, fragmentos de núcleos prismáticos y navajillas prismáticas de obsidiana (cfr.^{Punzo Díaz et al. 2016}).

El segundo estrato, que se excavó hasta el contacto con la roca madre y que en su parte más profunda llegó entre los 60 y 40 cm respecto de la superficie, se hizo el hallazgo de un total de 42 urnas cinerarias en un espacio de apenas 30 m² (Figura 3).

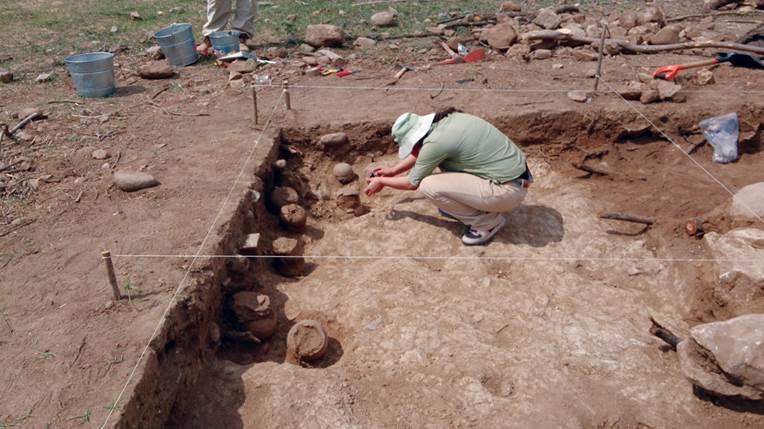

Figura 3: Distribución de vasijas en la unidad 2 de la excavación Los Tamarindos (Fotografía: Jesús Zarco, 2015; cortesía: Centro INAH-Michoacán).

Las urnas estaban colocadas sobre la roca madre en pequeñas horadaciones que les servían de base; la gran mayoría corresponde a ollas de distintas formas, sin decoración, cubiertas con un cajete a manera de tapa y tal vez de cuchara para introducir los restos. Asimismo, de forma aislada se encontraron una figurilla antropomorfa de cerámica, tres dientes humanos, dos aros y tres cascabeles de cobre, uno de los cuales mostraba evidencia de haber estado cubierto con un textil.

La distribución de las urnas permite plantear al menos dos posibilidades: la primera, que se dispusieron en un solo acto de deposición, puesto que siguen un patrón norte-sur, con una separación de pocos centímetros entre unas y otras (cfr.^{Punzo Díaz et al. 2016}), o, segunda, que se trate de un cementerio de cremaciones con una organización muy estructurada, al grado de que permitió a los antiguos habitantes de la zona llevar a cabo una deposición controlada a lo largo de un periodo de tiempo más amplio. No podremos asegurar estas hipótesis sino hasta tener fechamientos absolutos de un vasto número de ellas, documentación que se realizará en una etapa posterior del estudio.

De esta manera los trabajos de excavación extensiva en la unidad 2 (montículo este) determinaron la existencia de un área de enterramiento. Es importante recalcar que, en tanto que no pudimos localizar hasta el momento los sitios de las piras crematorias u otros elementos ligados al tratamiento funerario -cuyos antecedentes se describirán a continuación-, se trata de un acto final del proceso de cremación que se debió de practicar en la zona.

Las cremaciones funerarias en el Michoacán prehispánico

La cremación funeraria para deposición en urnas fue una práctica que existió en México desde hace más de 3 000 años (^{Duncan et al. 2008:5315}). En el Michoacán prehispánico destacan los hallazgos hechos en la ciénaga de Zacapu, en el sitio de Loma Alta, de un gran número de urnas cinerarias que, al igual que nuestro caso de estudio, contenían huesos triturados y cenizas (^{Arnauld et al. 1993:87-148}). Sin embargo, las urnas de Loma Alta poseen una temporalidad que las remonta a los primeros 200 años de nuestra era, son de gran tamaño y, en varios casos, contuvieron más de un individuo (^{Carot y Susini 1989:115}).

Al parecer, al final del periodo Clásico (100 a. C.-500 d. C.) y en el Epiclásico (500-900 d. C.) se presentó una discontinuidad muy marcada en el uso de las cremaciones, ya que predominó la disposición de entierros múltiples en grandes tumbas, como los reportados en el sitio de Guadalupe (^{Pereira 1997}) o en Tingambato (^{Piña Chan y Oi 1982}), entre otros.

Para la Tierra Caliente de los estados de Michoacán y Guerrero, Brand (1942) menciona la presencia de restos humanos cremados y depositados en urnas cerámicas en la región del Balsas (cfr.^{Bonfil Olvera 2004:35}): aquí la cremación parece ser un fenómeno tardío, lo cual se fundamenta en que no se observaron rastros de esta práctica de enterramiento en las excavaciones de los sitios arqueológicos de La Yácata de la Casita, el Ancón o Loma de Piritícuaro, fechados entre el 200 y el 900 d. C. (^{Punzo Díaz en prensa}).

En relación con el periodo tardío en Michoacán, es decir, al momento de la llegada de los españoles, tenemos evidencia muy esporádica sobre la práctica de cremaciones. Aunque la Relación de Michoacán la describe como la práctica funeraria más importante, ya que correspondía al cazonci de Tzintzuntzan (^{Alcalá 2008}); seguramente se realizaba de forma reservada para una parte muy limitada de la población (^{Pereira 2017} en prensa), ya que no es común encontrarla en los entierros de otro tipo de segmentos de la población. Un ejemplo singular es la gran concentración de huesos quemados y rotos que se encontraron en el relleno de la esquina noroeste de la Gran Plataforma de Tzintzuntzan, los cuales debieron haber formado parte de los grandes rituales que se hicieron en la capital del señorío tarasco hacia el final de la época prehispánica (^{Acosta 1939}; ^{Castro-Leal 1986}).

Ahora bien, tomando en cuenta la información precedente, la datación preliminar de las cremaciones del sitio Los Tamarindos se ha estimado en un rango con límites aproximados. Con base en el contenido de los objetos metálicos observados en este contexto funerario, la fecha más antigua posible se ubica hacia el año 900 d. C., la más temprana que podemos suponer para la región (^{Hosler 1994:170}). Cabe señalar que durante el Posclásico Tardío el señorío tarasco le otorgó a grupos matlatzincas del Valle de Toluca, a cambio de rendir servicio militar en sus ejércitos tarascos, diversas regiones de la Tierra Caliente (^{Quezada 1996:44}). Adicionalmente, respecto de las cremaciones funerarias, sabemos que los grupos tarascos y matlatzincas “practicaban este método esporádicamente” (^{García Payón 1941:64}); por lo que podría tratarse de vasijas pertenecientes a las tradiciones seguidas por alguno de estos grupos. Por otro lado, la tipología de los cascabeles recuperados -de tipo globular- se asocia con el periodo previo al año 1300 d. C. Así, se estima que la datación relativa de nuestro caso de estudio corresponde, inicialmente, al Posclásico (cfr.^{Punzo Díaz et al. 2016}).

La microexcavación en las urnas funerarias de los Tamarindos y su problemática

Una vez que se llevó a cabo el rescate arqueológico de las 42 urnas, con su contenido intacto, en el laboratorio del Centro INAH-Michoacán se inició su estudio por métodos tradicionales de microexcavación (^{McKinley 1993, 1997}). El proceso se llevó a cabo inicialmente en 8 urnas, con el fin de reconocer los patrones funerarios en la región, dejando en ese momento las 34 restantes para futuras excavaciones.

La microexcavación es un proceso detallado de desenterramiento en un espacio reducido, realizado generalmente en condiciones controladas de laboratorio, durante el cual se hace un registro minucioso de los restos óseos, los contenidos de las vasijas, las muestras de tierra y demás elementos relacionados con el objeto de estudio (^{Barker 1977}; ^{Joukowsky 1980}; ^{McKinley 1993}, ¹⁹⁹⁷, ²⁰¹³). En nuestro caso, se realizó con el fin tanto de recuperar de forma controlada y precisa restos óseos, materiales arqueológicos que pudieran formar parte de la ofrenda y muestras diversas de sedimentos (incluidos polen y fitolitos) para datación absoluta por radiocarbono, análisis paleoetnobotánico (flotación y observación al microscopio óptico), material genético (ADN) e isótopos estables, como con la intención de establecer con mayor precisión el fechamiento del suceso funerario, así como la edad, el sexo, las posibles patologías, las dietas y los hábitos de los individuos enterrados. Por ello, dicho proceso requirió un método estratigráfico muy fino, así como medidas estrictas de asepsia para evitar la contaminación de muestras. Sin embargo, las pequeñas dimensiones de las urnas y el difícil acceso, por lo cerrado de la boca de éstas, dificultaba mucho este trabajo.

Estos parámetros se siguieron en la microexcavación de las ocho urnas mencionadas (Figura 4), lo que dio elementos para empezar a entender el patrón de deposición de los huesos y la ceniza. En este sentido se observó un alto grado de trituración de los huesos, así como su forma de deposición en el fondo de las vasijas, mezclados con una muy baja cantidad de ceniza. A la par, se recuperaron distintos artefactos que se colocaron a manera de ofrendas, tales como cascabeles y aros de cobre, una placa de piedra tallada, figurillas, un sartal de seis conchas de la especie Anadara brasiliana, procedente del océano Atlántico. Asimismo, se recogieron pequeños fragmentos de carbón y restos de tierra batida -posiblemente, fragmentos de bajareque o adobes, que son materiales constructivos documentados en el resto de nuestras excavaciones- (^{Punzo et al. 2015}), elementos muy relevantes por razón de que, en tanto pueden considerarse como restos de las piras crematorias, brindan información acerca de la transformación en el proceso de cremación (^{McKinley 2013:4-5}).

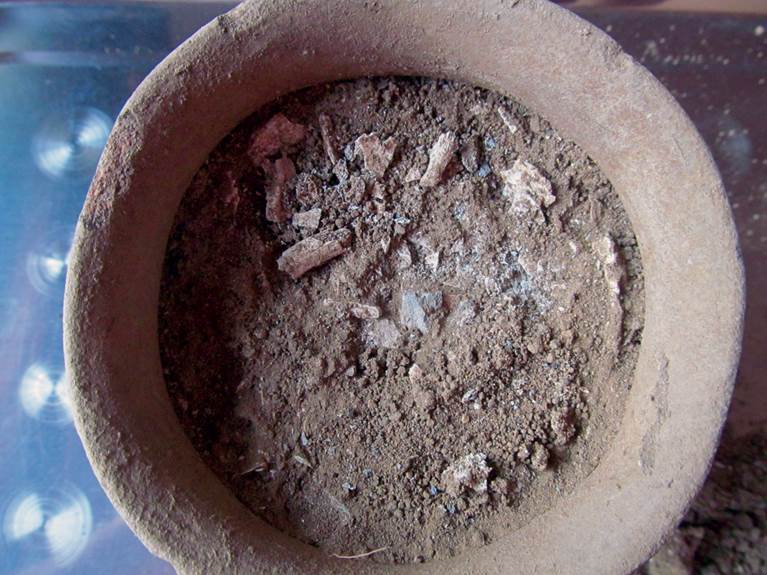

Figura 4: Proceso de microexcavación de una urna cineraria (Fotografía: José Luis ^{Punzo, 2015}; cortesía: Centro INAH-Michoacán).

Sobre los huesos rescatados en las distintas urnas, fue posible notar coloraciones desiguales adquiridas por el propio proceso de cremación, ya sea por oxidación o calcinación: hueso blanco, hueso azul y hueso negro o blanco con negro (^{McKinley 2013:3}). La mayor de estas piezas mide aproximadamente 4 cm de largo, lo que indica que el material óseo se trituró, después de la cremación, y se mezcló con la ceniza para introducirlo en las urnas, en las que posteriormente se dispusieron las ofrendas. En relación con el estudio de antropología física de los huesos podemos señalar, por el momento, que los que provienen de las urnas 16 y 28 son de infantes. De esta última urna se envió una muestra de hueso calcinado para fechamiento por radiocarbono, que dio un resultado de 609 ± 26 AP, o calibrado con dos sigmas y una certeza del 95% 1296-1404 d. C. (2σ),² lo que, junto con los resultados del análisis cerámico y los objetos de metal mencionados, confirma que las urnas debieron haberse depositado durante el periodo Posclásico Medio, poco antes de la expansión tarasca en esta región de la Tierra Caliente.

Ahora bien, debe señalarse que durante la microexcavación, aunque se realizó minuciosamente, fue muy difícil mantener un control microestratigráfico tan riguroso que, a su vez, permitiese el registro arqueológico de datos con la precisión requerida para entender el proceso de deposición de los huesos, las cenizas y, especialmente, de las ofrendas. Ello se debió a diversas contrariedades: el tamaño muy reducido de las vasijas, particularmente de sus bocas, no permitía un campo de excavación adecuado; la naturaleza del depósito arqueológico -mezcla de tierra, ceniza y hueso- propició la consolidación de la matriz, que contrastaba con la pérdida de cohesión de los huesos: la diferencia de dureza hacía muy complicada la excavación y el rescate de elementos.

Debido a ello, con la idea de optimizar un análisis deposicional más controlado se planteó la idoneidad de buscar técnicas imagenológicas con que describir el contexto al interior de cada urna cineraria, antes de proceder a la microexcavación. Esta segunda fase del proyecto, que incluyó la colaboración interinstitucional, se describe a continuación.

Estudio arqueológico no invasivo mediante tomografía axial computarizada (TAC)

Como primera estrategia de esta segunda fase de la investigación se valoraron varias técnicas imagenológicas, entre ellas, el uso de rayos X, TAC y RM, con el apoyo de la doctora Ingris Peláez Ballestas (Hospital General de México); después de considerar el beneficio en cuanto a la calidad de información, así como los costos y la factibilidad, se tomó la decisión de utilizar la técnica TAC en las 8 urnas cinerarias, de las 34 que se habían dejado en reserva. Esta técnica de imagenología ha sido utilizada para el estudio de urnas funerarias por diferentes investigadores en distintas partes del mundo, y se la considera una de las más apropiadas para esta clase de contextos (por ejemplo: ^{McKinley 2013}; ^{Cerezo-Román y Williams 2014}; ^{Errickson y Thompson 2017}). A partir del análisis preliminar de las imágenes obtenidas por la TAC, se observó la complejidad que presentaban estos contextos y se determinaron ciertos patrones³ de distribución de los huesos cremados y triturados, así como de la deposición de ceniza y las ofrendas. No obstante, algunos detalles aparecían difusos, lo que exigía explorar tecnologías de imagenología más complejas.

Fue entonces cuando se inició una colaboración académica con los investigadores Alfonso Gastélum Strozzi, Miguel A. Padilla Castañeda y Jorge Alberto Márquez Flores, del Centro de Ciencias Aplicadas y Desarrollo Tecnológico (Ccadet-UNAM), México, cuyo objeto fue desarrollar métodos computacionales que permitieran el análisis de las imágenes obtenidas de la adquisición tomográfica (Figura 5).

Figura 5: Estudio mediante escáner tomográfico computarizado y reconstrucción en 3D de las urnas (Imagen: Alfonso Gastélum, 2016; cortesía: Centro de Ciencias Aplicadas y Desarrollo Tecnológico [Ccadet-UNAM], México).

Este proceso significó un desarrollo matemático, a saber:

Mediante la utilización de las imágenes adquiridas del sistema TAC se estableció una serie de volúmenes Vu∈Z3 u=1,…,Nu , donde Nu es el número de urnas adquiridas. Cada volumen Vu está compuesto por un conjunto de voxels Υui∈Vu , con i=1,…,Mu , donde Mu es el número de voxeles por urna. A su vez, cada voxel Υui está determinado por una tupleta dada por xui,yui,zui,νui , donde xui,yui,zui da la posición del voxel Υui en el volumen de la urna u , y νui=Ωxui,yui,zui es un atributo escalar, o una etiqueta, que en el caso de las imágenes obtenidas por TAC νui define un valor escalar de intensidad, relacionado, a su vez, con la densidad de los objetos representados por éste. Las diferentes combinaciones de densidad presentes en el volumen original de cada urna se representan por voxeles, con un intervalo dinámico de 16 bits (Figura 6).

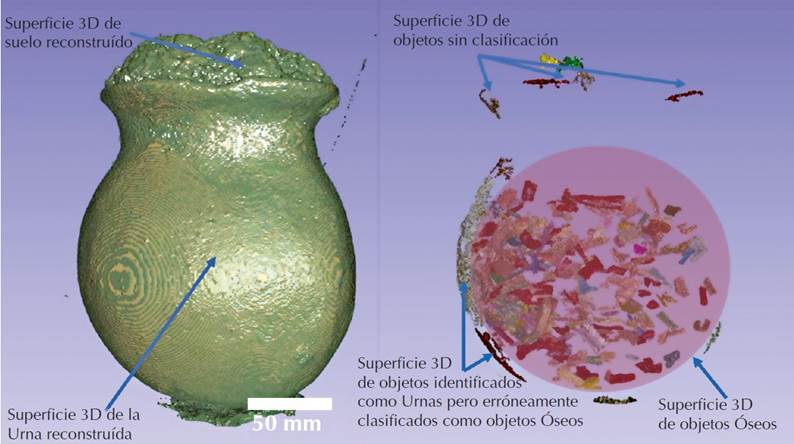

Figura 6: Reconstrucción en 3D de urna cineraria, imagen exterior e interior (Fotografía: Alfonso Gastélum, 2016; cortesía: Alfonso Gastélum).

La finalidad en este punto era lograr por medio de un algoritmo el etiquetado de los objetos que conforman la urnas. Existen diversos métodos para ello, así como para la clasificación de datos, entre ellos, la binarización simple, cuando se cuenta con el problema de clasificar la imagen en dos clases, el objeto de interés y el fondo; entre estos métodos podemos encontrar la implementación de ^{Otsu (1979)}, la clasificación por watersheds aplicada al trabajar en objetos que se sobreponen unos a otros (^{Beucher 1992}), y las clasificaciones, ya por medio de patrones de textura (^{Malik et al. 2001}), ya de datos en grupos similares por medio de propiedades texturales (^{Dunn 1973}).

La información de las urnas está formada por múltiples objetos sin un patrón textural específico, así que se decidió desarrollar un algoritmo basado en la clasificación de texturas por métodos de agrupación utilizando un clasificador difuso fuzzy - c - means (^{Dunn 1973}) para etiquetar y clasificar los diferentes voxeles de acuerdo con sus valores de intensidad: éstos se emplean como el parámetro de clasificación debido a la relación existente entre la densidad física del objeto definido por el voxel y la intensidad de éste; los voxeles que conforman los objetos dentro de cada urna se clasifican en los siguientes tipos de objetos:

Se usa un método difuso, ya que los voxeles discretos integran en ellos información proveniente de diversos componentes que conforman el volumen adquirido, lo que produce un efecto espacial de volumen parcial (^{Hoffman et al. 1979}), donde la intensidad resultante en el voxel es la integración de densidades de diferentes materiales en diversas proporciones. Así, al clasificar los voxeles se considera que éstos pueden pertenecer a más de una clasificación, y el algoritmo de fuzzy - c - means (^{Dunn 1973}) realizará iteraciones hasta que cada elemento (voxel) se asigne a su grupo y se defina un nuevo volumen con voxeles L(u) etiquetados.

El nuevo volumen L(u) de voxeles etiquetados se usó para la obtención de los diferentes objetos definidos por voxeles con valor igual a LΥui=3 o LΥui=4 ; cada objeto se definió por el conjunto de voxeles con la misma etiqueta con un nivel de conectividad de 16.

De cada urna se obtuvo una colección de objetos Oj con j=1,…,Hu , donde Hu es el número de objetos por urna u . Cada uno de ellos está formado por un subgrupo de voxeles, donde Υuji⊂Υui : los voxeles que definen a un objeto se utilizan para la generación de superficies definidas por mallas triangulares tridimensionales Σj . Tales mallas se obtienen usando una implementación del método de marching cubes (^{Lorensen 1987}; ^{Lorensen y Cline 1987}): la superficie Σj está definida por la unión de triángulos Tl , dado por Σj∶=⋃lTl , con l=1,…,Nj donde Nj es el número de triángulos Tl que forman la superficie (^{Bærentzen et al. 2012}).

Por lo tanto, los grupos de voxeles y la superficie 3D obtenidos por objeto sirvieron para medir, mediante la utilización de un algoritmo de medidas morfológicas desarrollado por ^{Prado et al. (2016)}, las propiedades de forma (área de superficie, volumen del objeto, compacidad y esfericidad) de cada uno de éstos, y su posición y distribución dentro de cada uno de los volúmenes con los cuales es posible describir cuantitativamente el contexto.

Como resultado del tratamiento de las imágenes de TAC mediante estos tres algoritmos, se aisló, describió y ubicó imagenológicamente 5 426 objetos al interior de las 8 urnas, lo cual incluyó la separación de los huesos de los materiales de ofrenda (Figura 7). La diagramación permitió, además de ubicar y estudiar el patrón de distribución dentro del conjunto tridimensional de la urna, hacer maquetas volumétricas de cada elemento: prototipos reales de los objetos que pueden materializarse en una impresora de tres dimensiones.

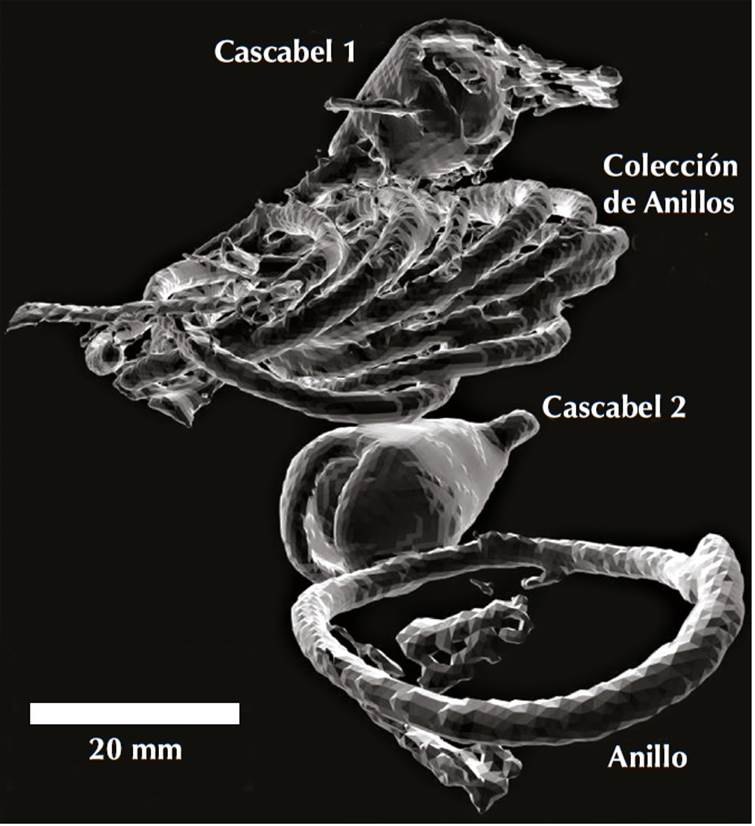

Figura 7: Reconstrucción de objetos metálicos al interior de una de las urnas (Imagen: Alfonso Gastélum, 2016; cortesía: Centro de Ciencias Aplicadas y Desarrollo Tecnológico [Ccadet-UNAM], México).

El sistema construido también hizo posible estudiar los componentes óseos en las urnas y obtener datos volumétricos de éstos: la Figura 8 muestra una colección de huesos en una zona de la urna número 2, donde se presenta su propiedad de curvatura y son observables áreas de fracturas, mensurables digitalmente.

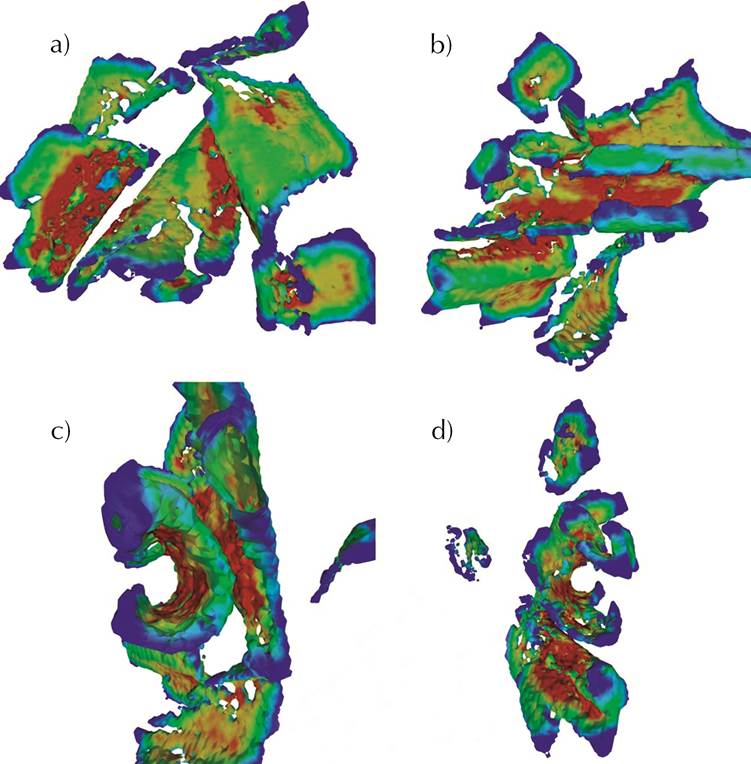

Figura 8: Los colores muestran el grado de curvatura normalizada del hueso; los valores rojos son los puntos de mayor curvatura local. En los huesos se pueden percibir fracturas y perforaciones. a) Vista frontal del hueso, b) vista posterior, c) vista lateral derecha, d) vista lateral izquierda (Imagen: Alfonso Gastélum, 2016; cortesía: Centro de Ciencias Aplicadas y Desarrollo Tecnológico [Ccadet-UNAM], México).

El método de estudio aplicado a las tomografías de las urnas toma un tiempo aproximado de dos a tres horas para pasar de las imágenes de tomógrafo a objetos tridimensionales con medidas morfológicas; la variación en el tiempo depende, por un lado, del volumen inicial que ocupa la urna y, por el otro, del número de objetos clasificados por el sistema para su medición.

Para la construcción aditiva de objetos tridimensionales, el tiempo que toma la obtención de un objeto en ácido poliláctico (PLA, por sus siglas en inglés) (^{Gupta et al. 2008}) depende de la forma y el volumen de la pieza; por ejemplo, construir un cascabel toma de 1:30 a 2:00 horas, pero piezas pequeñas óseas o anillos pequeños pueden tomar desde 20 min hasta 45 min. Los objetos se construyeron con una máquina modelo Ultimaker 1 (^{Ultimaker 2017}).

A manera de conclusiones: posibilidades de investigación, divulgación y conservación

La aplicación tecnológica que hemos desarrollado para el estudio arqueológico no invasivo de urnas funerarias del sitio arqueológico de Los Tamarindos ya permite ofrecer una serie de beneficios a seguir:

Tales beneficios no podrían haberse obtenido por medio de recursos imagenólogicos como rayos X o RM. Los primeros sólo hubieran aportado la información de la distribución de los objetos al interior de las urnas, pero no realizar descripciones de cada objeto ni, menos aún, una reconstrucción en 3D. La RM, si bien fue una opción alternativa al uso de TAC, limitaron su uso, lamentablemente, el contenido de metales (en este caso, cobre) al interior de las urnas, y su alto costo y difícil disponibilidad. Cabe mencionar que el análisis de TAC y las técnicas computacionales requeridas siguen siendo costosas para la mayoría de los proyectos arqueológicos, lo que representa una desventaja importante, amén de que la colaboración con múltiples especialistas para el proceso e interpretación de los datos es una de sus condicionantes.

Actualmente el proceso de investigación mediante el uso de esta tecnología sigue en curso: se espera completar el análisis de las otras 26 urnas cinerarias que no se han excavado ni se les ha realizado el análisis de reconstrucción 3D; concluirlo nos otorgará una gran cantidad de información con la que complementar la que ya se tiene acerca de las culturas de la Tierra Caliente de Michoacán, así como el occidente de México y, además, plantearnos hipótesis por contrastar con otro tipo de estudios arqueológicos.

En prospectiva, a continuación planteamos una nueva serie de aplicaciones de este método de análisis imagenológico para diferentes tipos del conocimiento arqueológico:

Cabe señalar que esta técnica arqueológica no invasiva tiene la potencialidad de convertirse en un modelo piloto para la conservación de este tipo de contextos funerarios e incluso de otros más. La adquisición y construcción de un modelo tridimensional de estos objetos y de la totalidad de los elementos que lo componen al interior da la oportunidad de desarrollar investigaciones precisas de estas urnas sin la necesidad de excavarlas, de modo que podemos conservarlas intactas y estabilizarlas tanto para su exposición como para reservarlas en nuestros laboratorios para futuros estudios con nuevas y mejores tecnologías.

A manera de cierre, planteamos que el uso de técnicas imagenológicas para la microexcavación dirigida de contextos arqueológicos de alta complejidad, como son los contextos funerarios, debería ser un requerimiento, en aras de la correcta recuperación de datos y de la preservación en reserva de este tipo de contextos.
