Introducción
El interés del presente análisis diagnóstico se enmarca en la situación actual de la industria gráfica, en función del tratamiento de residuos de esta área de producción en la ciudad de Riobamba, Ecuador, y específicamente respecto a las vallas publicitarias, resultado de impresiones de gran formato y, por ende, a los restos que éstas originan.
Es importante resaltar que, en el contexto ecuatoriano, el centro urbano sujeto de análisis es capital provincial, parte de la Zona 3, en la división política estatal. Así como también debe hacerse hincapié en que la industria gráfica comprende la fabricación de varios productos que varían y van desde hojas volantes, folletos y revistas hasta envases, cartones, plásticos, periódicos y vallas publicitarias. Específicamente, las impresiones de gran formato, es decir, las vallas publicitarias llamadas también espectaculares y localmente conocidas como gigantografías, son utilizadas en productos informativos, promocionales y publicitarios, así como en letreros identificatorios. En algunas ciudades, estos letreros han estado sujetos al control de la autoridad municipal (Control a letreros en Riobamba, 2018). No obstante, según los escritos de prensa, este control solamente es en función de su ubicación, lo que refleja una situación problemática que merece su estudio.
Industria de artes gráficas
La industria gráfica implica de una forma general la actividad de la impresión sobre un soporte. El contexto contemporáneo refiere a un crecimiento sostenido de dicha industria, aunque sea menor que el de otros sectores económicos, lo cual se sustenta en el aumento de la población y los niveles de dificultad que supone la sustitución de los medios impresos por otros, en dependencia de la evolución de los procesos comunicacionales, es decir, la migración de los soportes impresos a los digitales (ProArgentina, 2005).
Como en toda producción industrial, la actividad gráfica genera residuos, especialmente papel y cartón, que son su materia prima, pero también residuos comunes en las máquinas, como ruidos, vibraciones y vapores, por mencionar algunos; y residuos plásticos, debido a que se utilizan para impresión y a que son el material en que se empaquetan y envuelven los productos gráficos. En general, la industria genera desechos del material que sirve como soporte del producto gráfico, principalmente el impreso y sus derivados. Dado que son “disolventes orgánicos no halogenados, reveladores, material textil contaminado de tintas, envases de plástico y metal con restos de tintas y lodos de tintas” (Moreno, 2012, p. 125) necesitan un tratamiento especial.
En líneas generales, la industria gráfica se ha encontrado vinculada directamente con los avances tecnológicos de la era digital en la evolución de sus procesos de producción. Esto porque se ha evolucionado de las imprentas de tipografía o de tipos móviles al offset de prensas rotativas para las tintas CMYK, con filtros o barnices uv selectivos (aplicados a zonas específicas) con procesos automatizados que entregan productos (periódico, revista, catálogo, póster, entre otros) completos en menor tiempo (Velduque, 2011). Entre las características del offset destaca la impresión por cantidades, con un mínimo de 250 unidades de un producto gráfico para ser rentable, lo que se conoce como gran tiraje, pues a mayor cantidad de productos o ejemplares el costo unitario es menor. Asimismo, para los impresores es necesario llenar la placa de impresión con artes (diseños) para optimizar el espacio y evitar el desperdicio de papel. Esto genera, principalmente en imprentas pequeñas y medianas, un tiempo de espera para obtener los productos que depende de la ocupación óptima de las placas para la entrega de los mismos. A pesar de las condicionantes en cantidad y tiempo, la industria ha tenido un crecimiento en años recientes a nivel nacional y local.
Gracias a la evolución tecnológica, la tendencia de los productos publicitarios se ha complementado con impresiones de gran formato, lo que ha generado que los productores gráficos opten por la adquisición de plóteres e impresoras de gran formato.
Así, poco a poco se sucederían los avances en el sector de la impresión desde que “a mediados de los ochenta aparecen en el mercado plotters de plumillas y electrostáticos asequibles que facilitan las labores de delineado de planos y esquemas de todo tipo. Son dispositivos eminentemente monocromos y destinados al trazado de líneas. A principios de los noventa, Epson presentó sus primeros modelos de inyección de tinta monocroma en formatos A3 y A2 a los que siguieron versiones mejoradas en color que pusieron la impresión digital de medio formato y alta calidad al alcance de todos los profesionales e incluso estudiantes de carreras técnicas. Hoy en día, estos equipos han evolucionado a mayores formatos y máxima calidad que permiten incluso aplicaciones fotográficas”, indica Magí Besoli, Product Manager LFP/Pro-photo de Epson. (Promateriales. De construcción y arquitectura actual, 2008, p. 38)
Los plóteres de impresión, aunque son maquinarias de gran formato, no sólo se utilizan para vallas de gran tamaño, sino también para publicidad exterior, interior, letreros e, inclusive, para el sector educativo, pues la elaboración de carteles, mapas, cuadros sinópticos, entre otros, también son solicitados y ofertados en varios tamaños.
En un plotter se puede imprimir una gran variedad de gráficos profesionales. Por eso, estas impresoras de gran formato están pensadas para fotografía profesional, planos para estudios de arquitectura e ingeniería, cartelería para la industria publicitaria, todo tipo de packaging, materiales para sublimación textil. (Rodríguez, 2020, párr. 8)
En este sentido, la oferta de las maquinarias para impresión de gran formato varía desde tamaños estándar hasta formatos de varios centímetros o pulgadas. Algunos se detallan en la tabla colocada a continuación, la cual, cabe destacar, es sólo un ejemplo de la oferta disponible:
Tabla 1. Tamaño de impresión plóter de gran formato
| Nombre | Tamaño en centímetros | Tamaño en pulgadas |
| 64´´ | 162.6 cm | 64´´ |
| 44´´ | 111.8 cm | 44´´ |
| 36´´ | 91.4 cm | 36´´ |
| 24´´ | 61.0 cm | 24´´ |
| 17´´ | 43.2 cm | 17´´ |
| B0 | 100 cm | 39,4´´ |
| A0 | 84.1 cm | 33.1´´ |
| A1 | 59.4 cm | 23,4´´ |
| A2+ | 45 cm | 17,7´´ |
| A2 | 42 cm | 16,5´´ |
| A3+ | 32.9 cm | 12,95´´ |
| A3 | 29.7 cm | 11,7´´ |
| A4 | 21 cm | 8,3´´ |
Fuente: Elaboración propia adaptada de Brander, s. f.
Producción de lonas publicitarias
En una escala nacional y local se puede destacar que la producción gráfica vive un incremento considerable en los períodos de elecciones, pues es requerida por las organizaciones políticas en forma de publicidad electoral que es evidenciada en pancartas, gigantografías, afiches, banderas, lonas, impresos plásticos, murales pintados, entre otros, que son sujetos de control por la autoridad competente (Municipio de Riobamba ejecutará diversos operativos durante los comicios, 2021). Al respecto, Arichábala-Martínez (2018) apunta:
El material impreso en lonas es uno de los principales canales a considerar para la promoción, utilizado como un mecanismo para ganar adeptos para el partido y el candidato. El proceso de elaboración de las lonas producidas por la industria gráfica conlleva un impacto ambiental implícito. En primera instancia, en la etapa de secado de las lonas publicitarias se da una emisión de solventes volátiles con una gran proporción de componentes clorados. (p. 168)
A pesar de que el contexto electoral se da solamente en determinado período, la oferta y demanda de productos gráficos por parte del sector productivo es constante, pues los negocios de servicios gráficos de plóter de impresión en las ciudades grandes y medianas se encuentran en cada sector comercial (Productos para promoción política tienen rebaja, 2019).
El principal componente de las lonas para impresión es el plástico policloruro de vinilo, más conocido como PVC, o la fibra de poliéster microperforado. Las lonas microperforadas son el estándar para la ubicación en exterior, pues resisten altas temperaturas y fuertes vientos. Existen varios tipos de lonas según su utilización, entre ellas destacan: Frontlight o frontlit, Backlight o backlit, blackout y Mesh (SP Servicios Gráficos y Publicitarios, s. f.).
Tabla 2 Tipos de lona para impresión
| Tipos de lonas publicitarias | ||||
|---|---|---|---|---|
| Tipo | Material | Uso | Características | Ejemplos |
| Frontlight | Opaco | Interior y exterior | Iluminación frontal | Vallas publicitarias, en carretera, banners, displays… |
| Backlight | Semitransparente | Interior y exterior | Iluminación trasera | Cajas de luz y anuncios luminosos |
| Blackout | Totalmente opaco | Exterior | Impresión a doble cara | Banderolas de las farolas |
| Mesh | Microperforado | Exterior | Zonas con fuertes rachas de viento | Fachadas de edificios, andamios… |
Fuente: Elaboración propia adaptada de SP Servicios Gráficos y Publicitarios, s. f.
De los tipos y materiales descritos se debe destacar su resistencia, pues están pensados para soportar diversas condiciones climáticas y funcionar en diferentes soportes, tales como vallas, rótulos y publicidad móvil, entre otros.
Situación ambiental
Es necesario destacar que todos los procesos industriales, independientemente de su campo específico, generan impacto o afectación en el ambiente. En la actualidad se busca que estos favorezcan al desarrollo sustentable, que satisfagan las necesidades fundamentales de la sociedad y mejoren su calidad de vida, mediante la gestión racional de los recursos naturales para el beneficio de las generaciones futuras (Loayza-Pérez y Silva-Meza, 2013).
Como parte del proceso de producción, unos de los varios residuos generados al producir impresos de gran formato son las líneas de corte, las líneas de plegado y los cruces de registro. De la misma manera, están presentes las escalas o tiras de control, que
se colocan a la salida de la plancha (lado contrapinzas), son fotolitos estrechos y alargados, con varios parches tramados a distintos porcentajes de punto, microlíneas y pequeños puntos de trama. También, pueden llevar miras de resolución o parches “slur”, todo ello para garantizar el control en la etapa de la impresión, e incluso en el pasado de la plancha. (Velduque, 2011, p. 4)

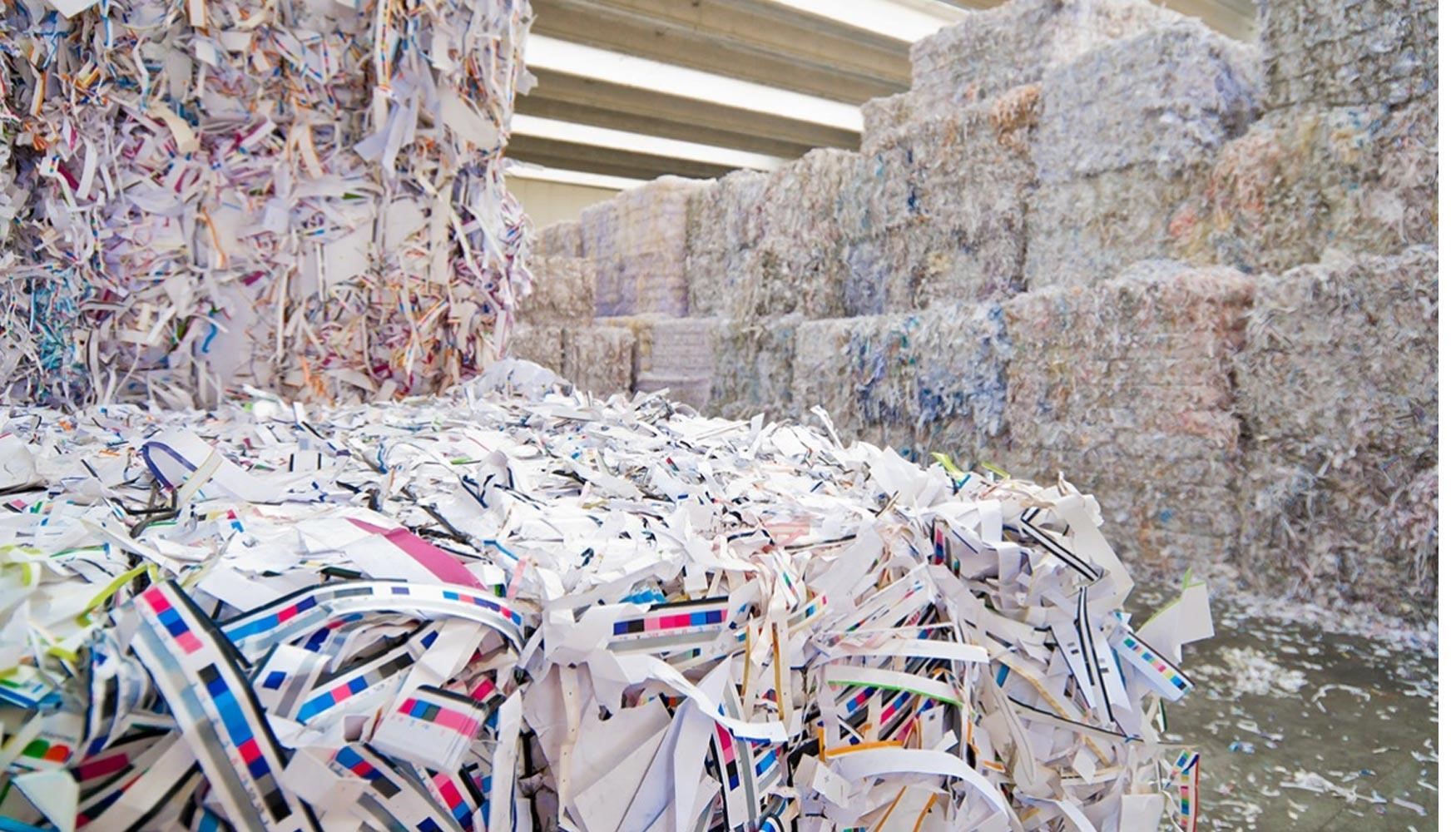

Estos materiales sirven para garantizar la calidad de la impresión en el soporte, no obstante, cumplida su función, se convierten en un residuo, como se puede observar en la siguiente imagen.
En este contexto, Villalobos-González, Sibaja-Brenes, Mora-Barrantes y Álvarez-Garay (2021) señalan: “La industria gráfica como cualquier otro flujo industrial debe someterse a un proceso de evaluación de impacto ambiental, esto con el fin de identificar sus principales efectos y de generar medidas preventivas, correctivas y compensatorias hacia el medio ambiente” (p. 367).
En el área de la producción del poliéster, la materia prima de la lona, es necesario citar la valoración del impacto ambiental de este tipo de procesos, como consta en el documento del Ministerio del Ambiente (s. f.):
el desarrollo del proceso causa impactos negativos sobre la calidad del aire (poco significativo), nivel de ruido y vibraciones (poco significativo) y calidad de agua (poco significativo). Los impactos positivos están asociados a las actividades comerciales (medianamente significativo), empleo (poco significativo) y calidad de vida de las comunidades (poco significativo). (p. 124)
De igual manera, sobre los procesos de producción de las tintas, para la fijación de las imágenes utilizadas en la industria gráfica en general, en el mismo documento se cita lo siguiente:
el desarrollo del proceso causa impactos negativos sobre la calidad del aire (generación de COV´s). También se generan efluentes que podrían afectar a la calidad de las aguas superficiales. Los impactos positivos de la actividad se generan en los factores actividades comerciales (medianamente significativo) y empleo (poco significativo). (Ministerio del Ambiente, s. f., p. 243)
Al respecto, y para conocer si hay alguna relación entre las normativas locales sobre este tipo de residuos, en la regulación emitida por el Gobierno Autónomo Descentralizado Municipal de Riobamba (Municipio de Riobamba, 2019) existen consideraciones sobre la gestión integral de desechos sólidos. No obstante, las líneas de los artículos del mandato establecen acciones para su ejecución de forma general. Específicamente, en lo que refiere en los residuos de la actividad gráfica no se encuentran acciones puntuales.
En la misma línea de normativas municipales es interesante destacar que, en la búsqueda bibliográfica sobre la industria de las artes gráficas, se pudo encontrar la Guía para la creación de nuevas empresas. Sector de las artes gráficas (Comunidad de Madrid, 2007) que, como su nombre lo indica, es una obra emitida por la administración municipal para la creación de empresas en el área de artes gráficas, la cual cubre temáticas en función de permisos municipales, permisos ambientales, trámites industriales, eficiencia energética, trámites administrativos y gestión ambiental para convalidaciones y subvenciones.
Alternativas de gestión de residuos de la impresión de gran formato
En búsqueda documental se ha podido encontrar que existen alternativas de reciclaje para las lonas publicitarias, pues la composición de los materiales y sus características, en especial la resistencia, son adecuadas para la manufactura de varios productos, por ejemplo: bolsas de compras, carteras, mochilas, protectores y demás (Vidal, Hernández y Melero, 2011).

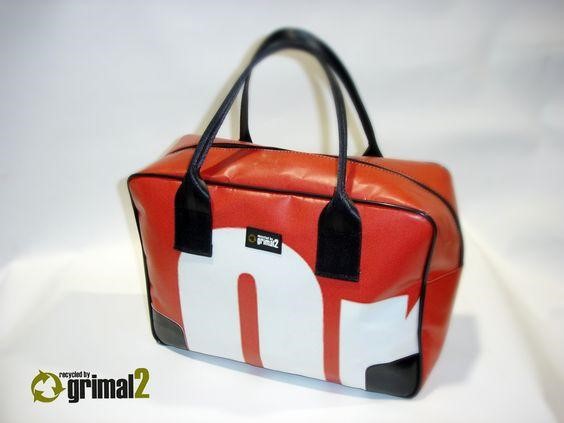

En este sentido, la existencia de iniciativas que trabajan los materiales reciclados tiene varios años. La empresa Fui Reciclado, asentada en la ciudad de Quito, trabaja en varios productos con la utilización de lonas de vinil recicladas, las cuales tienen buena aceptación por parte del público (El arte de reciclar, 2012). Desde el año 2016, en Barcelona, la Empresa Nukak trabaja en productos con materias primas procedentes del reciclaje. Al respecto de las lonas de vinil indica:

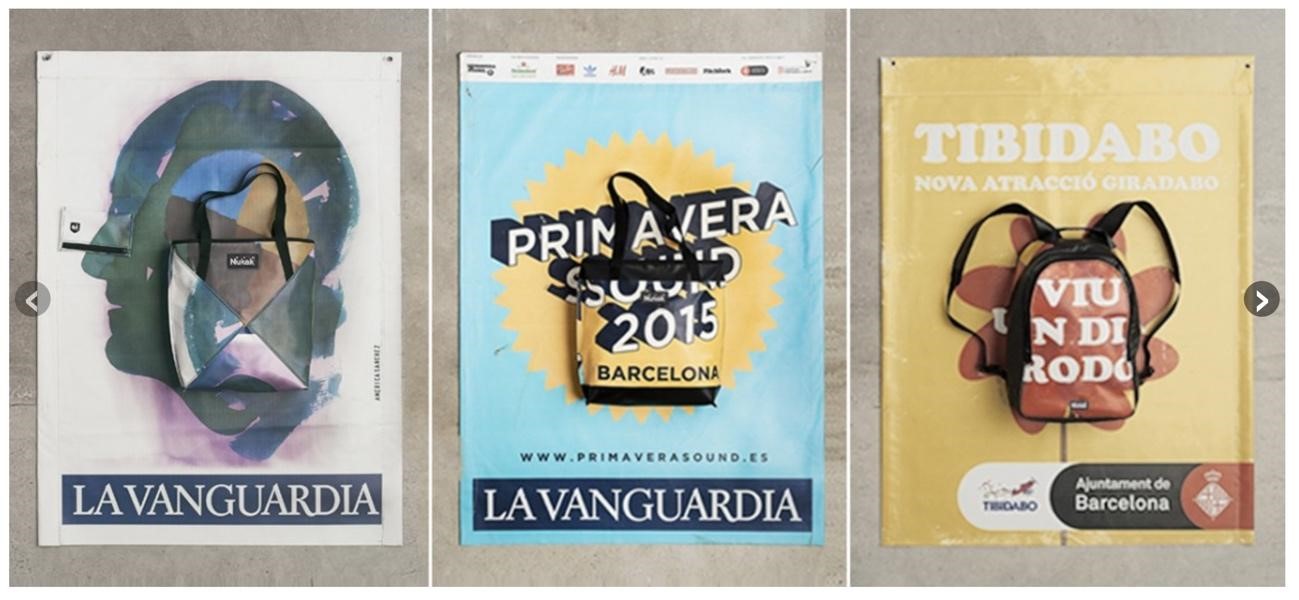

La comunicación visual de todo tipo de eventos está muy presente en nuestras ciudades. Las banderolas publicitarias de pvc cuelgan en las farolas de la calle como soporte ideal de exposición. Cuando estos eventos se acaban las banderolas se descuelgan para dejar sitio a nuevos eventos. Seleccionamos y limpiamos estas banderolas para convertirlas de nuevo en materia prima y convertirlas en productos exclusivos, atemporales y muy coloridos. (Nukak, s. f., s. p.)
Metodología
Al no tener acceso a datos sobre los negocios locales que tienen actividades comerciales o a un registro del total de centros de impresión de gran formato en Riobamba, se ha optado por una muestra por conveniencia (Hernández-Sampieri, Fernández-Collado y Baptista-Lucio, 2010) en cuatro centros de diseño e impresión. Mediante el método de observación in situ para la recolección de datos (Hernández-Sampieri et al., 2010), se documenta el proceso de producción de impresiones de gran formato con el rol de observador completo, para ser lo más objetivos posible (Angrosino, 2014). Con este método se ha podido recoger información sobre el proceso de producción y el tratamiento de residuos. Asimismo, se realizó levantamiento de información de tipo cualitativa (Hernández-Sampieri et al., 2010) con entrevistas realizadas a los propietarios y/o encargados de la producción, desde el enfoque de la horizontalidad y la reciprocidad (Corona-Berkin y Kaltmeier, 2012), sobre la descripción de procesos, la gestión de residuos y las normativas de trabajo.
Los centros de impresión de gran formato sujetos al análisis se detallan en la siguiente tabla:
Tabla 3. Centros de impresión sujetos de análisis
| Nombre | Actividad |
|---|---|
| Kidam | Impresión offset y gran formato |
| Bioacril | Impresión de vallas publicitarias, lonas de vinil |
| Graficolor | Impresión de vallas publicitarias, lonas de vinil |
| Big Print | Servicios de documentación, impresión de vallas publicitarias, lonas de vinil |
Fuente: Elaboración propia.
Resultados
Procesos de impresión
Se pudo obtener la información del proceso mediante la observación de cada uno de los lugares sujetos al análisis. La impresión que se estudia es de tipo digital, esto significa que el diseño o arte de impresión se configura en el área de impresión del computador y pasa directo a la impresión en el soporte. Este proceso se resume en la siguiente figura:
Tratamiento de residuos
A continuación, se muestran de manera simplificada los datos obtenidos respecto a la gestión de los residuos que producen las impresoras de gran formato y las normas de seguridad en los procesos, en función del tipo de maquinaria, el material utilizado, los residuos de lona y tintas, así como la utilización de residuos.
Tabla 4. Síntesis de tratamiento de residuos en los centros de impresión
| Centro | Tipo de impresora de gran formato | Material optimizado | Residuos de lona | Residuos en tintas | Acciones sustentables con los residuos | Normas de seguridad |
|---|---|---|---|---|---|---|
| Kidam Imprenta | Cartuchos de tinta | No hay cálculo del desperdicio |
|
|
Ninguna |
|
| Bioacril | Ecosolvente | No hay cálculo del desperdicio | Basura común | Para pintar estructuras y rotulaciones |
|
Ninguna |
| Imprenta Graficolor | Ecosolvente | No hay cálculo del desperdicio |
|
Purga por el inodoro | Ninguna | Ninguna |
| Big Print | Ecosolvente | En rollos de 160 m2, se desperdician 10 m2 |
|
|
Ninguna | Ninguna |
Fuente: Elaboración propia.
En este sentido, se debe destacar que sólo una de las cuatro imprentas de gran formato utiliza los residuos de lona de vinil en sus procesos para mejorar sus estructuras de instalación, mientras que en las tres restantes no existe ninguna acción al respecto.
Los residuos peligrosos resultantes de las tintas, al provenir de cartuchos, son colocados en la basura común y los líquidos se descartan por el desagüe. La imprenta utiliza los residuos como aislante impermeable en la instalación de vallas.
Lo que refiere al cumplimiento de procesos de seguridad industrial, sólo una de las cuatro imprentas maneja procesos para minimizar los riesgos laborales y sanitarios.
Por otra parte, en lo concerniente a la calidad de sus procesos productivos, sólo una de las cuatro imprentas realiza cálculos de residuos en su proceso de impresión en relación con las lonas de vinil y los residuos de tinta.
Resultados de las entrevistas
Se realizaron entrevistas semiestructuradas a los propietarios/operarios de los negocios de impresión, en las cuales se consultaron temas sobre el proceso de impresión, la gestión de residuos, las normas de seguridad y los trabajos solicitados. Los resultados de las entrevistas se han podido documentar en la siguiente tabla:
Tabla 5 Síntesis de entrevistas en centros de impresión
Fuente: Elaboración propia.
Discusión de resultados
Mediante el método de triangulación de resultados (Hernández-Sampieri et al., 2010) se pudo recopilar información de dos fuentes primarias (la observación no participante y las entrevistas semiestructuradas). La interpretación de los datos reunidos puede leerse en los siguientes párrafos.

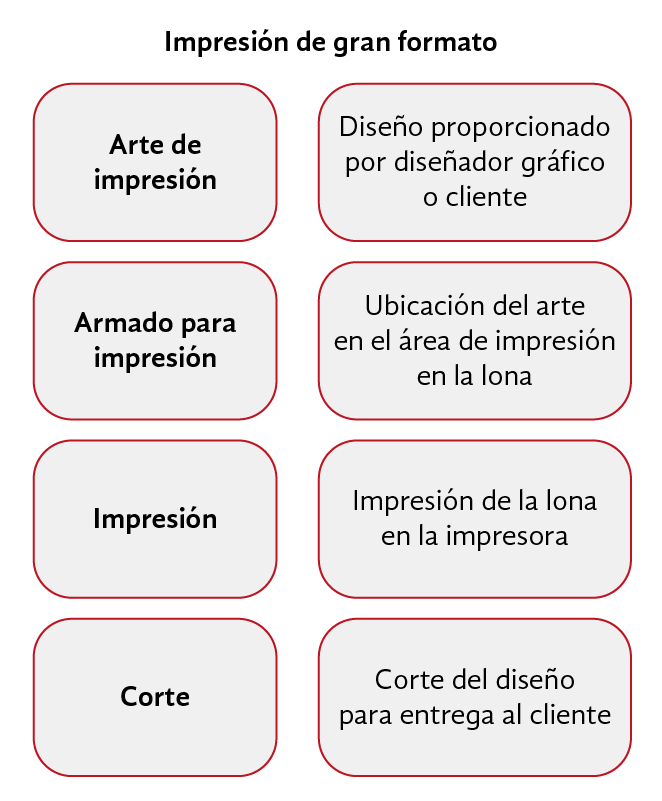

Del diagrama de impresión de gran formato se ha podido determinar que los residuos se producen en la etapa de impresión. Por un lado, la impregnación de las tintas sobre la lona genera residuos químicos peligrosos, tales como vapores que se emiten a la atmósfera y restos de tintas y disolventes (Junta de Andalucía, 2012); y por otro, se producen ciertos residuos de los soportes de impresión al momento de realizar los cortes de las artes.
Desde la perspectiva de los propietarios/operarios se puede establecer que los residuos se generan en la etapa de corte de la lona. Sin embargo, mediante la observación se pudo determinar que estos no consideran como desperdicio el cartón de contención, embalaje y transporte de los rollos de vinil, tampoco el tubo en el que se enrolla la lona.
Por otro lado, se puede ver que en las imprentas se posee un incipiente conocimiento de las estrategias de manejo de residuos de los procesos de impresión, que incluyen las materias primas, las lonas y tintas. Así, para la elección de maquinaria no se toman en cuenta criterios que impliquen la generación de un menor impacto respecto a sus soportes de impresión y los residuos de tintas. Al respecto, se podrían considerar los contenidos presentes en Renourish (s. f.), que orientan sobre herramientas para generar bajo impacto en los procesos de impresión.
Acerca de las lonas, se consideran residuos los espacios entre arte y arte, que se configuran en la etapa de armado para impresión y son de varias medidas. Asimismo, se consideran residuos los errores, así como las pruebas de impresión y configuración de la impresora. Estos desechos, en el mejor de los casos, son entregados a recicladores y, de no ser así, son depositados en recipientes de basura común.
En el caso de los artes solicitados por los clientes, el producto, después de cumplir su propósito, pierde su utilidad y es desechado. No se conoce qué sucede con esta lona impresa, por lo que se pierde el rastro al producto. En esta línea, al llevar a cabo la observación de la publicidad institucional y electoral, se pudo apreciar que ésta aparece en domicilios, carreteras, espacios públicos y privados, mientras que las vallas permanecen largo tiempo en el lugar en que son colocadas hasta perder su color o ser desgarradas, momento en que vuelven a los lugares de depósito de los desechos comunes.
Respecto a los procesos de reutilización, en ninguno de estos centros se considera a la lona como un material alternativo y tampoco como una opción de negocio sustentable, al contrario de lo que ocurre en lo documentado en el artículo “El arte de reciclar” (2012) y también en lo dicho por Vidal et al. (2011) y por la empresa europea Nukak (s. f.). En otro aspecto, destaca que, en estos centros, la aplicación de recomendaciones de seguridad industrial es incipiente (Ministerio del Ambiente, s. f.).
En relación con las normativas municipales que establecen el tratamiento y la gestión de residuos sólidos (Municipio de Riobamba, 2019), éstas no consideran los desechos ni el tratamiento de los mismos resultado de la producción de la industria de artes gráficas, por lo tanto, los residuos resultantes son tratados como basura común. Se debe considerar que los materiales no se degradan, que los químicos de las tintas producen vapores y que, si tienen contacto con el suelo, producen lodos peligrosos. Por tanto, sería pertinente emprender un diagnóstico ambiental de las artes gráficas, tomando como referencia el “Diagnóstico ambiental del sector de las Artes Gráficas en Andalucía” (Junta de Andalucía, 2012) para adaptarlo a las particularidades de la ciudad.
Conclusiones
La producción de lona impresa es constante, pues los productos que se pueden generar para fines comunicacionales son muchos. Resulta un medio versátil que cumple con su propósito. No obstante, se necesita capacitación para los productores en el sentido de optimizar los procesos y la utilización del material.
De la misma manera, por un lado, se deben establecer normas para su funcionamiento en relación con espacios de trabajo, seguridad industrial y gestión de residuos. Y, por otro, la autoridad competente necesita establecer opciones de reciclaje de los productos cuando éstos pierden sus propósitos.
La lona de impresión, por su resistencia y pigmentación, puede servir como una fuente de materia prima para desarrollar productos variados. Así, puede prolongarse la vida útil de la lona y darse lugar a un emprendimiento que se convierta en un negocio sostenible.
Los resultados de este trabajo no pretenden ser concluyentes; más bien arrojan una perspectiva probable de un sector pendiente de análisis y documentación. Los datos podrían establecer una tendencia si las condiciones descritas en el estudio fueran comunes con el resto de centros de impresión que posean las mismas características, lo cual, debido a la falta de regulaciones por parte de la autoridad correspondiente y a la cultura ambiental todavía en desarrollo, es altamente comprobable a una escala mayor.
Este estudio se podría extrapolar a las ciudades de la Zona 3 -que poseen características similares a la ciudad de Riobamba- para realizar una comparativa de concurrencias y oposiciones sobre los resultados. Estos podrían contribuir al establecimiento de mejores normativas para el tratamiento de los residuos.
